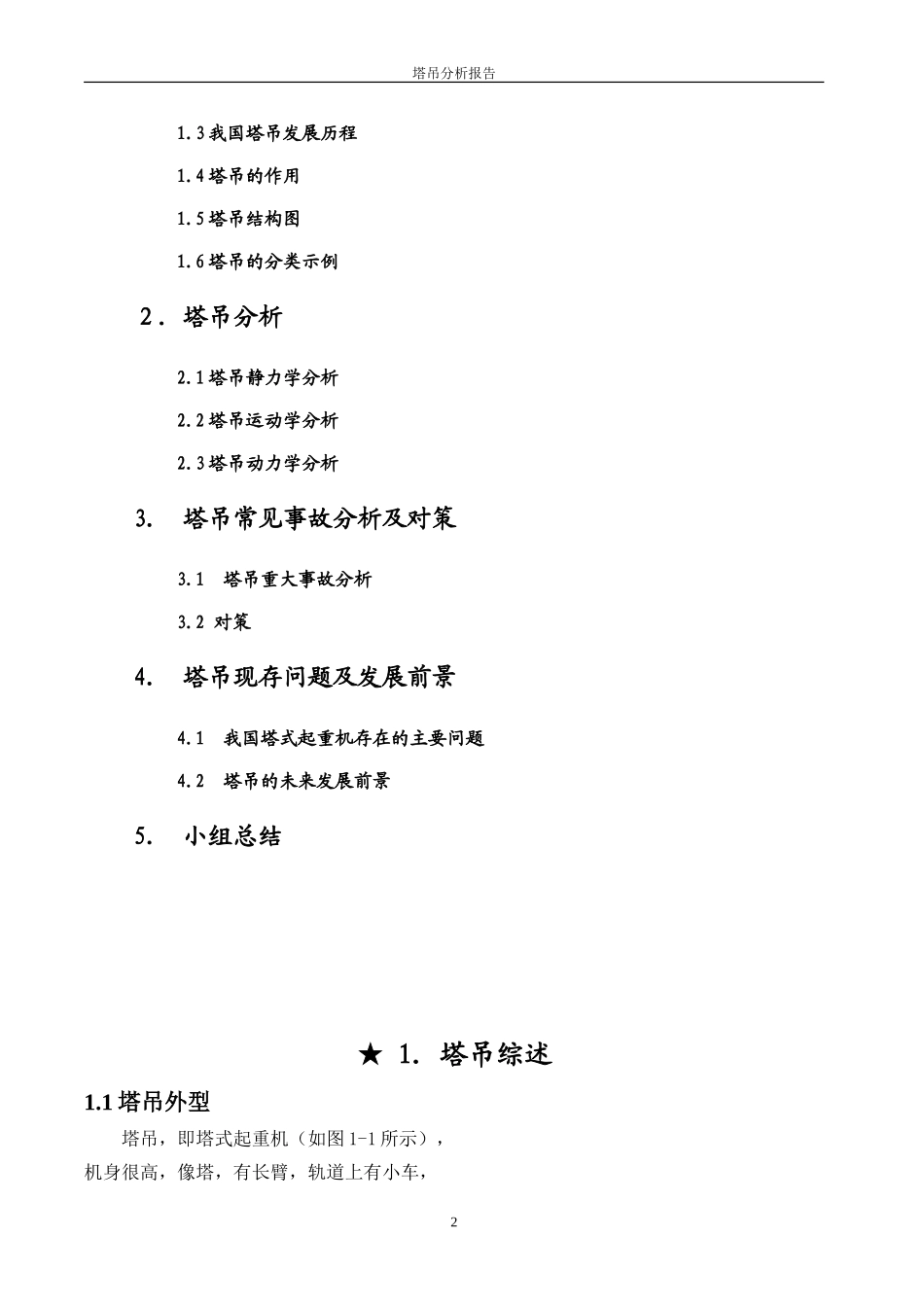

塔吊分析报告塔吊分析报告——理论力学车辆工程(３)班李晓学号:20052654程驰学号:20052735乔同超学号:20052682张兴华学号:20052660总述1．塔吊综述1.1塔吊外型1.2塔吊的组成1塔吊分析报告1.3我国塔吊发展历程1.4塔吊的作用1.5塔吊结构图1.6塔吊的分类示例２．塔吊分析2.1塔吊静力学分析2.2塔吊运动学分析2.3塔吊动力学分析3.塔吊常见事故分析及对策3.1塔吊重大事故分析3.2对策4.塔吊现存问题及发展前景4.1我国塔式起重机存在的主要问题4.2塔吊的未来发展前景5.小组总结★1．塔吊综述1.1塔吊外型塔吊，即塔式起重机（如图1-1所示），机身很高，像塔，有长臂，轨道上有小车，2塔吊分析报告可以在轨道上移动，工作面很大，主要用于建筑工地等处。1.2塔吊的组成塔吊一般由外套架、回转轴承、塔冒、平衡臂、平衡臂拉杆、起重臂（吊臂）、起重臂拉杆、电源、支架、变幅小车，起重吊钩、驾驶室等几部分组成。另外工作时塔机安全装置还应主要包括：行程限位器和荷载限制器。行程限位器有：起升高度限位器、回转限位器、幅度限位器。荷载限制器有:起重力矩限制器、起重量限制器此外还应包括风速仪。1.3我国塔吊发展历程塔式起重机是我们机械建筑的关键设备，在建筑施工中起着重要作用，我国的塔吊制造如今已跻身于当代国际市场。五十年代初，我国塔机的制开始起步，生产的是一些小型塔机，六十年代自行设计制造了25TM、40TM、60TM、160TM四种机型，多以摆臂为主；七十年代，随着高层建筑发展，对施工机械提出了新的要求。于是，160TM附着式、45TM内爬式、120TM自升式等都由我国自己设计并制造；八十年代，国家建设突飞猛进，建筑用最大的250TM塔机也应运而生。特别是1984年，首先在北京建工集团建机厂引进世界先进的法国POTAIN（波坦）公司技术并于次年成功试制了FO/23B塔机，这可以说是我国塔机发展史的里程碑，它大大缩短了我国与国外的差距，使我国塔机发展步入快行道。通过消化、吸收国外先进技术，我国自行研制的QTZ80、QTZ120两种机型已达到国外八十年代同类产品的水平；进入九十年代，现代化进程不断地加快，国内外市场对塔机的要求越来越高，众多城市大型建筑、水利、电力、桥梁等工程不断增加，市场的要求加快了新产品开发的力度，先后有400TM、900TM水平臂和300TM动臂式塔机，主要性能达到了国外九十年代水平，这一系列的塔机的开发不但填补了国内空白，而且替代和减少了大型塔机的进口数量。回顾50年发展史，我国塔机行业从无到有，从小到大，逐步形成了较为完整的体系，我国3图1-1塔吊实物图塔吊分析报告增幅最快的新兴行业之一，特别是改革开放以来，塔机行业在设计、制造、管理和市场开拓等方面已形成一套较为健全的机制，以目前我国300余家生产塔机厂家为计，取得生产许可证的达100余家，近几年，塔机产量高升不下，2001年产量9309台，2002年10580台，今年市场需求量在20000台，就总体而言，我国已成为世界民用塔机的生产大国，也是世界塔机主要需求市场之一。1.4塔吊的作用塔吊一般用于建筑施工、货物搬运、部分事故现场处理等场合，主要作为材料、货物等的高空运输或质量较大物体的运送的工具。1.5塔吊结构图根据塔吊的组成、用处及发展历程，我们可以对塔吊的结构有一个更加深入的了解。如下图1-2塔吊的主体结构模型图所示，塔吊的各个部分均已经标出在图上。4塔吊分析报告5图1-2塔吊主体结构模型塔吊分析报告1.6塔吊的分类示例实际工作中的塔吊多种多样，现略仅举几例以示说明。6图1-5单主梁门式吊钩起重机图1-6QTZ63系列塔吊图1-3QTZ31.52系列塔吊图1-4QTZ40、100系列塔吊塔吊分析报告★２．塔吊分析2.1塔吊静力学分析：OW2W1WbFaFb7图2-1塔吊静力学模型图2-3塔吊吊臂受力情况塔吊分析报告如右图为塔式起重机受力分析图，各种参数均已在图中标出，对此进行受力分析。对图2-1先考虑满载时的情形，对塔吊整体为研究对象．要保证机身满载是平衡而不向右倾倒，则必须∑MB=0,W2(a+b)-FAb-W1-Wmaxlmax=0；限制条件FA≥0．再考虑空载时的情形，这时W＝0.要保证机身空载时平衡而不向左倾倒，则必须满足平衡方程：∑MA＝0，W2a+FBb-W1(b+e)=0；F1限制条件FB≥0．Fx对图2-2塔吊的...
