塔吊吊装方案VIP免费

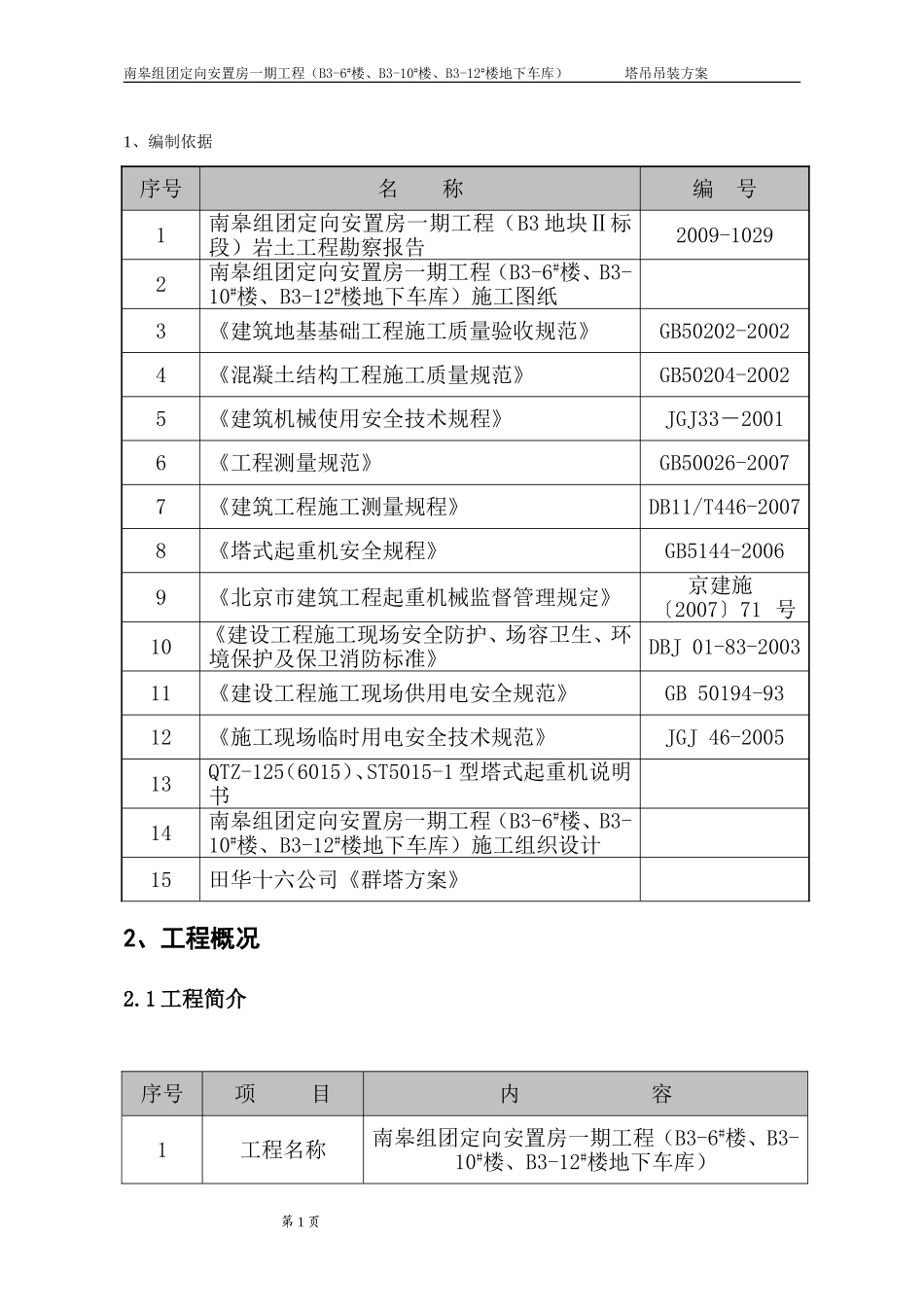

南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）塔吊吊装方案1、编制依据序号名称编号1南皋组团定向安置房一期工程（B3地块Ⅱ标段）岩土工程勘察报告2009-10292南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）施工图纸3《建筑地基基础工程施工质量验收规范》GB50202-20024《混凝土结构工程施工质量规范》GB50204-20025《建筑机械使用安全技术规程》JGJ33－20016《工程测量规范》GB50026-20077《建筑工程施工测量规程》DB11/T446-20078《塔式起重机安全规程》GB5144-20069《北京市建筑工程起重机械监督管理规定》京建施〔2007〕71号10《建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准》DBJ01-83-200311《建设工程施工现场供用电安全规范》GB50194-9312《施工现场临时用电安全技术规范》JGJ46-200513QTZ-125（6015）、ST5015-1型塔式起重机说明书14南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）施工组织设计15田华十六公司《群塔方案》2、工程概况2.1工程简介序号项目内容1工程名称南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）第1页南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）塔吊吊装方案2工程地址北京市朝阳区东营村、北皋村3建设单位北京六合天地置业有限责任公司4设计单位北京中天元工程设计有限责任公司5监理单位北京康迪建设监理咨询公司6施工总承包单位北京田华建筑集团第十六分公司第二项目部7投资来源资金自筹2.2建筑结构概况序号项目内容1建筑功能人防、车库、住宅2建筑面积（㎡）总建筑面积40774.3㎡地下建筑面积18259.69m2地上建筑面积22514.61m2车库面积14654m2标准层面积B3-6#楼1026㎡B3-10#楼1103.8㎡3建筑层数B3-6#楼地上11层，地下2层B3-10#楼地上10层，地下2层B3-12#楼（地下车库）地下1层4建筑层高（m）地下地下二层:3.3m地下一层:3.3mB3-12#楼（地下车库）:3.6m地上首层～十一层:2.8m(B3-6#楼)首层～十层:2.8m(B3-10#楼)5建筑高度（m）±0.00标高34.40建筑物高度31.4m（B3-6#楼）;28.6(B3-10#楼)第2页南皋组团定向安置房一期工程（B3-6#楼、B3-10#楼、B3-12#楼地下车库）塔吊吊装方案6结构形式剪力墙结构7基础形式筏板基础2.3现场情况2.3.1施工现场所在地及四周交通状况：现场楼座布置情况为：地下车库位于施工现场中东部，东侧为B3-10#楼及配套公建，西侧为B3-1#～3#楼及配套公建，车库北侧为B3-5#、9#楼及配套公建，车库南侧B3-7#、11#楼及配套公建。车库及主楼地下工程覆盖施工现场大约2/3的空间，车库北侧距B3-9#楼南侧距离最窄处为5米，东侧B3-10#楼与围墙之间距离为25米，紧邻东营中路。地基与基础结构施工期间，现场狭小。故现场材料码放、加工区域布置尽可能合理，均满足施工所需。因相邻塔吊水平距离较近，故塔吊作业严格按公司《群塔方案》执行。2.3.2施工现场周围环境：B3区域设一个地下车库和10栋待建楼及配套公建（配套公建暂缓施工，故不予考虑）。该施工现场目前周边状况为：东侧是东营中路，西侧为东营西路，南侧为待建北皋村一街及同期施工的B4区域工程。2.3.3地上、地下障碍物情况；依据甲方提供的《地上、地下障碍物情况》报告。地上障碍物已清除，无地下障碍物，故现场满足开挖及施工条件。2.3.4现场水、电源位置及供应量：现场东南角建设单位提供2台800KVA箱式变压器。用水水源甲方接至现场东侧。3、施工安排3.1塔吊选型根据建筑面积、结构形式、工期的要求，选用两台塔吊，厂家均为北京瑞麒铭建筑机械租赁有限责任公司，型号为QZT125和一台ST5015-1型,自由高度为59m和47m)详细如下：本工程由两栋住宅楼和一个地下车库组成，根据主楼建筑面积要求：B3-6#楼、B3-10#楼单层面积均大于1000㎡各设置一台塔，B3-12#楼（地下车库）基础结构施工期间与B3-6#楼、B3-10#楼共用塔吊即基本能满足施工要求。考虑地上结构拟采用大钢模，最大块高度按2.8m，宽度按6m考虑，每块重量约2T，选用QTZ125和ST5015-1型均能满足吊重要求。3.2各塔吊性能如下QTZ125塔吊性能表幅度2.5～141720222530354045505560第3页南皋组团定向安...
