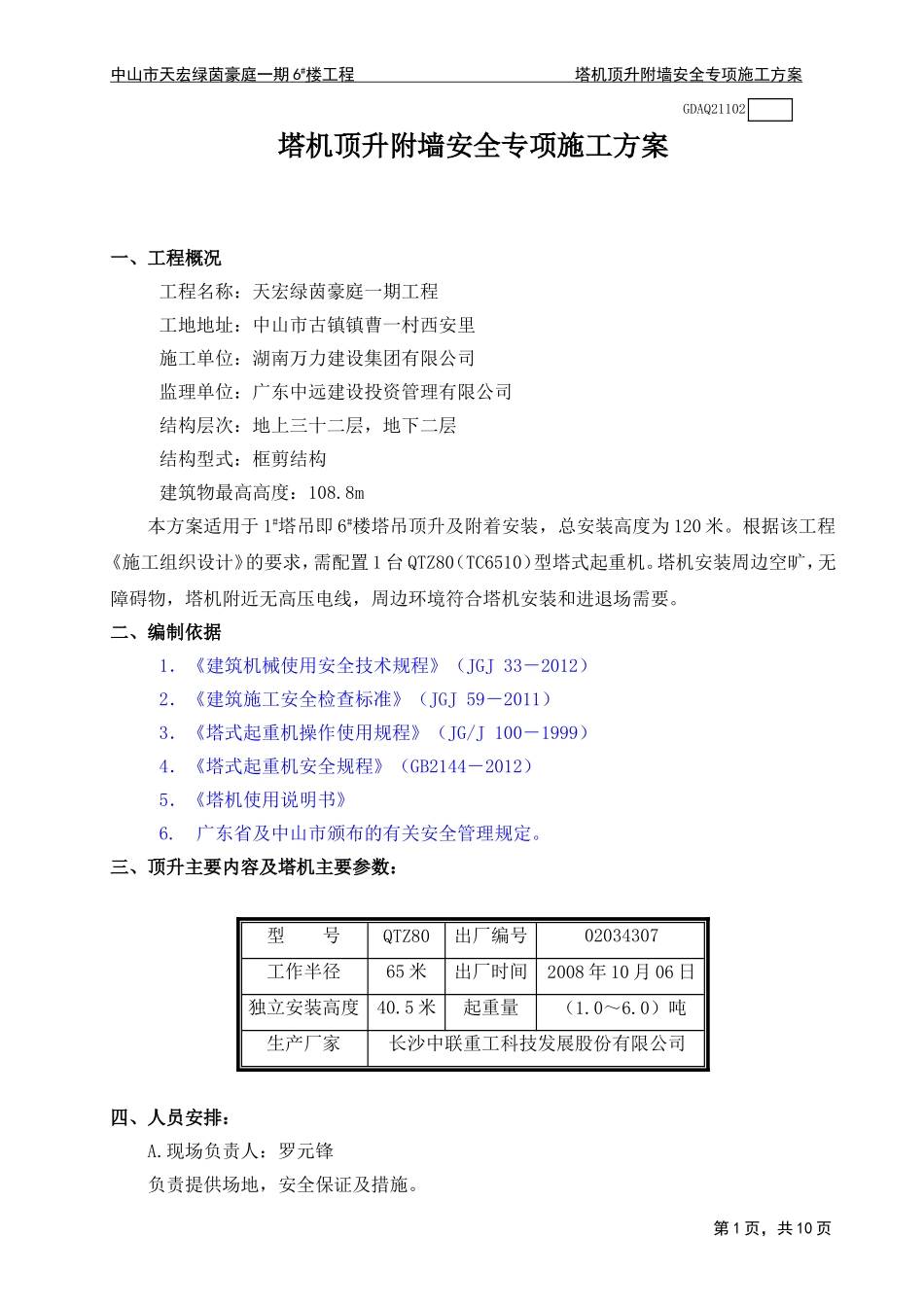

中山市天宏绿茵豪庭一期6#楼工程塔机顶升附墙安全专项施工方案GDAQ21102塔机顶升附墙安全专项施工方案一、工程概况工程名称：天宏绿茵豪庭一期工程工地地址：中山市古镇镇曹一村西安里施工单位：湖南万力建设集团有限公司监理单位：广东中远建设投资管理有限公司结构层次：地上三十二层，地下二层结构型式：框剪结构建筑物最高高度：108.8m本方案适用于1#塔吊即6#楼塔吊顶升及附着安装，总安装高度为120米。根据该工程《施工组织设计》的要求，需配置1台QTZ80（TC6510）型塔式起重机。塔机安装周边空旷，无障碍物，塔机附近无高压电线，周边环境符合塔机安装和进退场需要。二、编制依据1．《建筑机械使用安全技术规程》（JGJ33－2012）2．《建筑施工安全检查标准》（JGJ59－2011）3．《塔式起重机操作使用规程》（JG/J100－1999）4．《塔式起重机安全规程》（GB2144－2012）5．《塔机使用说明书》6.广东省及中山市颁布的有关安全管理规定。三、顶升主要内容及塔机主要参数：型号QTZ80出厂编号02034307工作半径65米出厂时间2008年10月06日独立安装高度40.5米起重量（1.0～6.0）吨生产厂家长沙中联重工科技发展股份有限公司四、人员安排：A.现场负责人：罗元锋负责提供场地，安全保证及措施。第1页，共10页中山市天宏绿茵豪庭一期6#楼工程塔机顶升附墙安全专项施工方案B.顶升作业负责人：李超良负责人员安排、料具的准备，顶升作业前的安全技术交底，具体工作的安排和安全监督。处理顶升过程中的技术问题。C.顶升作业指挥人：青川熟悉塔机结构、顶升程序。不违章指挥，对顶升工作中出现的问题及时提出并会同处理。D.作业人员：青祺钧、周凯、刘勇、胡超、曹旭作业前须由顶升负责人对他们重点进行安全技术交底，并对身体状况进行调查，有不符合要求的坚决不用。五、附着安装位置1、附墙设置根据QTZ80塔吊的使用说明书规定：第一道的附着高度≤31m，其他各道附着高度≤22.4m，最上端的自由高度≤34.6m。根据现场的实际情况，并考虑一定的安全储备，设置五道附着，尺寸如下（结构层顶标高为104.4米）：第一道附着高度：20.5m（对应楼层4F）第二道附着高度：38.5m（对应楼层10F）第三道附着高度：56.5m（对应楼层16F）第四道附着高度：74.5m（对应楼层22F）第五道附着高度：92.5m（对应楼层28F）2．预埋铁件施工至相应位置时，应按图纸要求，预埋好铁件，每层3块。预埋件采用20mm厚钢板制作，每块钢板上焊四根Φ25预埋螺栓与Φ25加强钢筋锚脚，钢筋锚脚长度不小于500。锚脚焊接必须采用开洞塞焊方式。3．锚固附着杆附着件主要由附着框及附着杆组成。附着框材料为两根14号槽钢，按塔吊使用说明书焊接制作并采用M24螺栓连接，附着杆材料为两根16号槽钢，每层四根使其与附着点支铰和附着框相连。第2页，共10页中山市天宏绿茵豪庭一期6#楼工程塔机顶升附墙安全专项施工方案4．锚固装置的安装和拆卸必须严格遵守有关安全操作规程的规定，特别要切实做到以下几点：1）、附着杆安装时的混凝土强度必须达到C20以上；2）、锚固环必须装设在塔身标准节对接处或设置在有水平腹杆处，塔身节主弦杆应视需要加以补强。锚固环必须牢固、紧密地箍紧塔身结构，不得松脱；3）、在建筑物上的锚固支座，位于预埋件处应增加二道钢筋网片，网片采用φ8@50，L=500；4）、在安装和固定附着杆时，要对塔身结构的垂直度进行检查，如发现塔身偏斜时，应通过调节附着杆的长度进行调直。附着杆必须安装牢靠，其倾角不得大于10°；5）、在使用过程中，应经常对锚固装置的各个部位及连接件进行仔细检查，如发现有松动或短缺，必须立即加以紧固并补齐；6）、附着拆除时一定要使降落塔身与拆除附着杆系同步进行。严禁先期拆卸附着杆，随后再逐节拆卸塔身节，以免骤刮大风造成塔身扭曲倒毁事故；7）、在遇雷雨、暴雨、浓雾，或风力超过六级时一律停止作业；8）、塔吊有交叉作业时，相应的一台塔吊提前一层附着。第3页，共10页中山市天宏绿茵豪庭一期6#楼工程塔机顶升附墙安全专项施工方案第4页，共10页2050038500565007450092500122388120000``中山市天宏绿茵豪庭一期6#楼工程塔机顶升附墙安全专项施工方案六、顶升前的准备1...
