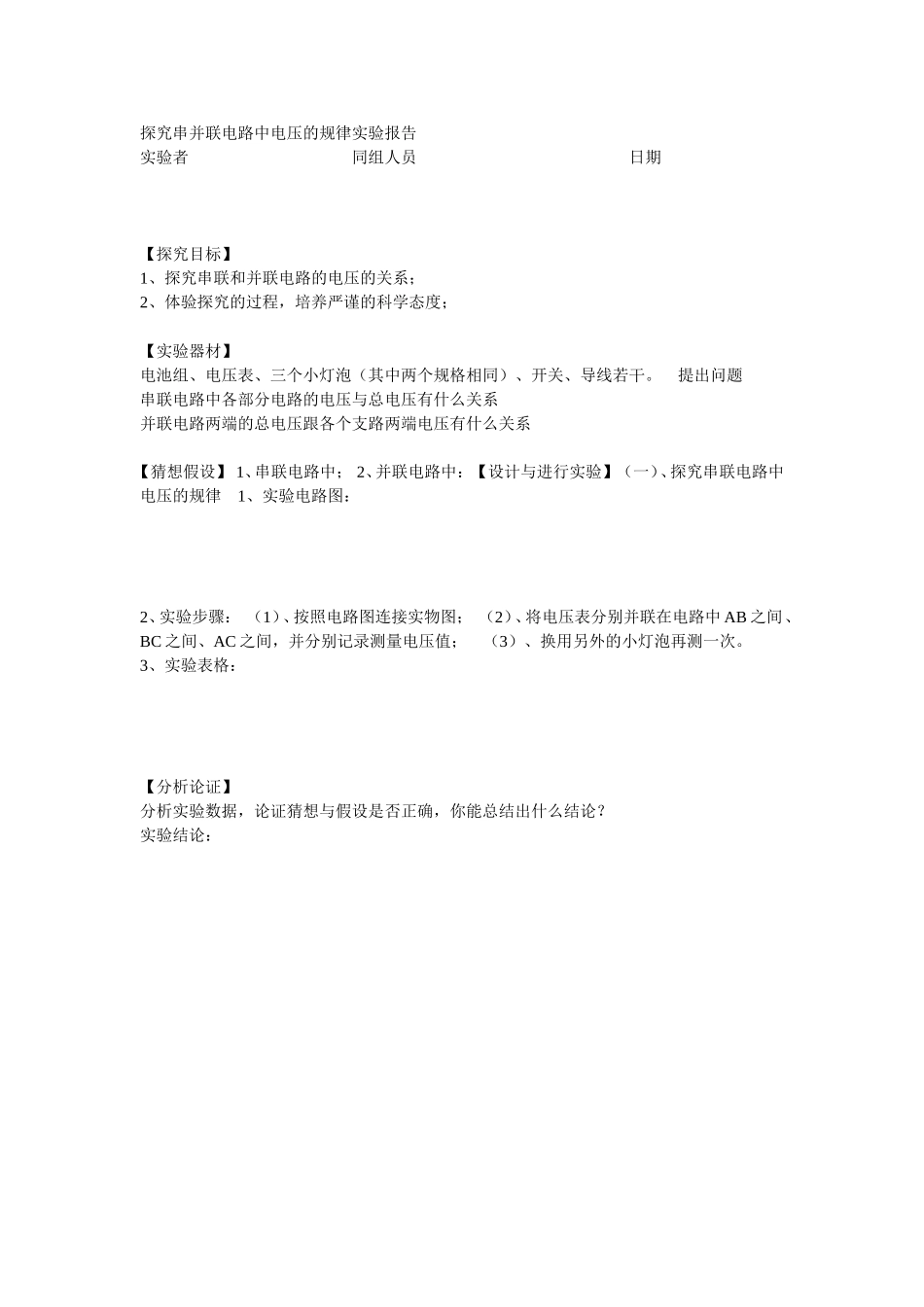

探究串并联电路中电压的规律实验报告实验者同组人员日期【探究目标】1、探究串联和并联电路的电压的关系；2、体验探究的过程，培养严谨的科学态度；【实验器材】电池组、电压表、三个小灯泡（其中两个规格相同）、开关、导线若干。提出问题串联电路中各部分电路的电压与总电压有什么关系并联电路两端的总电压跟各个支路两端电压有什么关系【猜想假设】1、串联电路中；2、并联电路中：【设计与进行实验】（一）、探究串联电路中电压的规律1、实验电路图：2、实验步骤：（1）、按照电路图连接实物图；（2）、将电压表分别并联在电路中AB之间、BC之间、AC之间，并分别记录测量电压值；（3）、换用另外的小灯泡再测一次。3、实验表格：【分析论证】分析实验数据，论证猜想与假设是否正确，你能总结出什么结论？实验结论：沭阳县塘沟中学物理实验报告姓名考号实验名称：伏安法测量定值电阻的阻值实验时间：实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值实验原理：R=U/I实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图：实验步骤：1）断开开关，按照电路图连接电路；2）接入电路的滑动变阻器阻值调到最大；3）检查无误后，再闭合开关S，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格；5）先拆除．．．电源两极导线，再拆除其它部分实验线路，整理好实验器材。实验注意事项：①连接电路时开关要处于断开位置；②滑动变阻器的滑片要放在最大电阻值的位置；③电压表选用0-3V量程，电流表选用0-0．6A；④注意认清电压表、电流表的“＋”、“－”接线柱，使电流“+”进“-„”出；⑤可以先连“主电路”即由电阻R、电流表、电压表、滑动变阻器、单刀开关、电源组成的串联电路，检查无误后再接电压表；⑥注意分度值，正确读出电流表、电压表上的数值．实验数据记录与处理:电压（V）电流（A）电阻（Ω）电阻平均值（Ω）123实验总结:回顾自己在实验中的表现和收获，对于实验中存在的问题，要作为以后的教训
