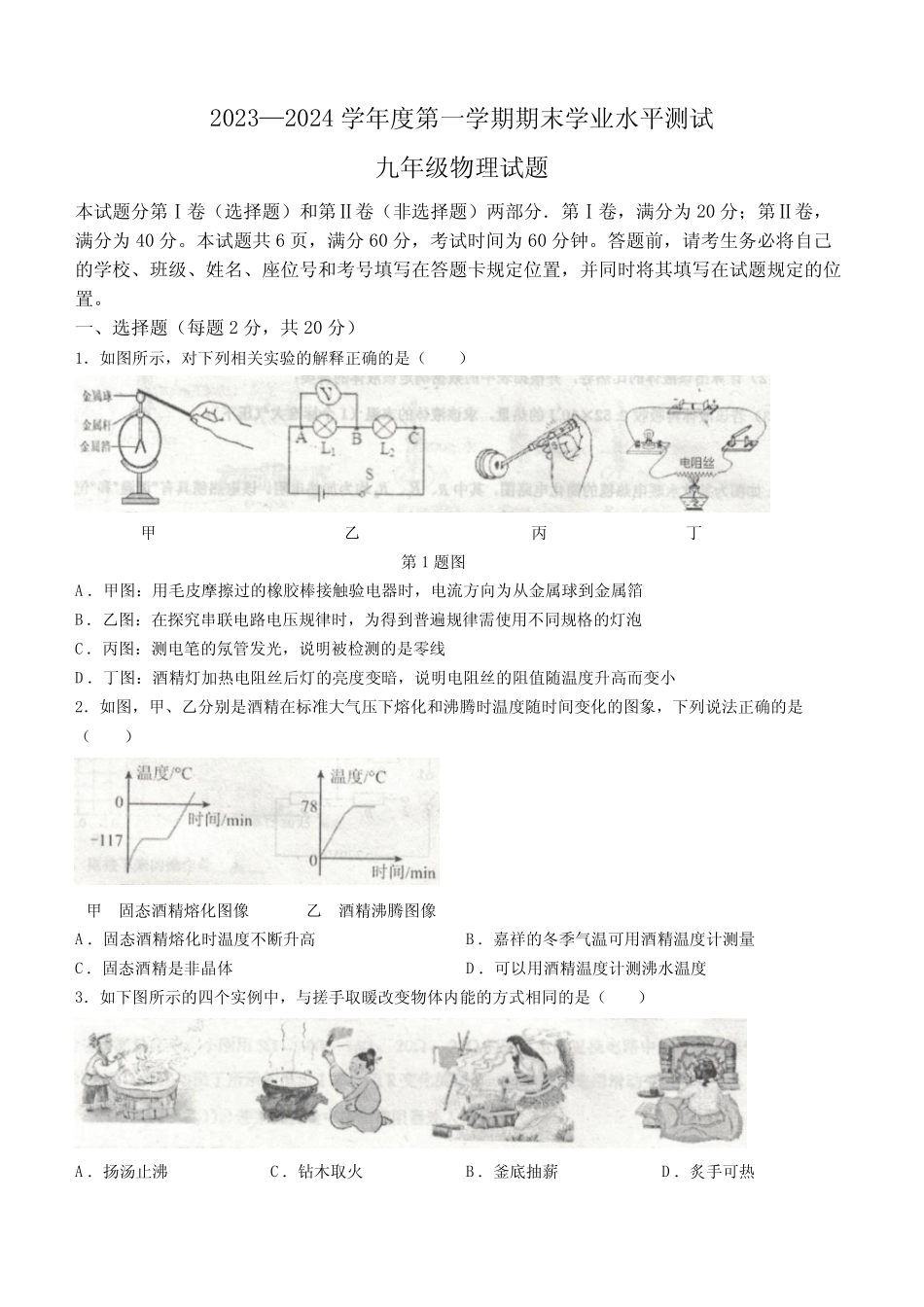

2023—2024学年度第一学期期末学业水平测试九年级物理试题本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分．第Ⅰ卷，满分为20分；第Ⅱ卷，满分为40分。本试题共6页，满分60分，考试时间为60分钟。答题前，请考生务必将自己的学校、班级、姓名、座位号和考号填写在答题卡规定位置，并同时将其填写在试题规定的位置。一、选择题（每题2分，共20分）1．如图所示，对下列相关实验的解释正确的是（）甲乙丙丁第1题图A．甲图：用毛皮摩擦过的橡胶棒接触验电器时，电流方向为从金属球到金属箔B．乙图：在探究串联电路电压规律时，为得到普遍规律需使用不同规格的灯泡C．丙图：测电笔的氖管发光，说明被检测的是零线D．丁图：酒精灯加热电阻丝后灯的亮度变暗，说明电阻丝的阻值随温度升高而变小2．如图，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图象，下列说法正确的是（）甲固态酒精熔化图像乙酒精沸腾图像A．固态酒精熔化时温度不断升高B．嘉祥的冬季气温可用酒精温度计测量C．固态酒精是非晶体D．可以用酒精温度计测沸水温度3．如下图所示的四个实例中，与搓手取暖改变物体内能的方式相同的是（）A．扬汤止沸C．钻木取火B．釜底抽薪D．炙手可热4．如图所示，为导线，、为两根相同的电阻丝，当滑片P向左移动时，要使灯泡L亮度不变，开关S（）A．只能接B．只能接C．只能接D．接、都可以5．如图所示电路中，电源电压恒定。闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。电阻或灯泡L仅有一个出现了故障，其它元件均完好。下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻断路④可能电阻短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确6．如图所示电路，闭合开关、，小灯泡和正常发光，电流表和电压表均有示数。下列关于电路的分析不正确的是（）A．灯与灯并联B．电压表测量灯两端的电压C．只断开开关，灯正常发光D．电流表测量电路总电流7．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻的阻值随温度的升高而增大，定值电阻起保护电路的作用。下列分析正确的是（）甲乙ABMCNABCBCRRR1S2S1L2L1L2L1L1S2L1R2RA．该电路中的电表是电流表B．温度变化时两端电压不变C．温度升高时电路中电流变大D．温度降低时电路的总功率变大8．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（）①U形管中液面高度变化主要是由液体热胀冷缩引起的；②图甲装置能探究电流通过导体产生的热量与电阻的关系；③图乙实验过程中右边透明容器中电阻丝阻值应该等于；④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象；⑤乙装置中的电阻的作用主要是使通过、的电流不同。甲乙A．①②③④B．②③④C．②④⑤D．①③④⑤9．我国是目前为数不多的可以生产无针注射器的国家．如图所示是一种无针注射器，工作时永磁体的磁场与通电线圈相互作用，产生强大的助推力，使药液以接近声音的速度注入皮肤．关于该注射器下列说法正确的是（）A．工作原理与电动机相同B．药液的速度大，所以惯性大C．工作原理与发电机相同D．工作时将机械能转化为电能10．如图甲所示电路，电源电压恒为6V，滑动变阻器的规格为“、1A”，电流表量程选择“”，电压表量程选择“”，小灯泡上标有“4.5V、0.3A”字样，其图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（）甲乙2R10101R2RR2500.6A03VIUA．电路的最大功率是3.6WB．小灯泡的最小功率是0.75WC．电流表的最小示数是0.15AD．电流表的最大示数是0.4A二、填空题（每空1分，共12分）11．（1）如上图所示图A是__________冲程，四个冲程的工作顺序为__________。（2）如图所示，是某同学自制的悬浮地球仪摆件，“地球仪”稳定地“悬浮”在空中，实现“悬浮”的工作原理是__________；若要增加球体“悬浮”的高度，可将滑片P向_________...
