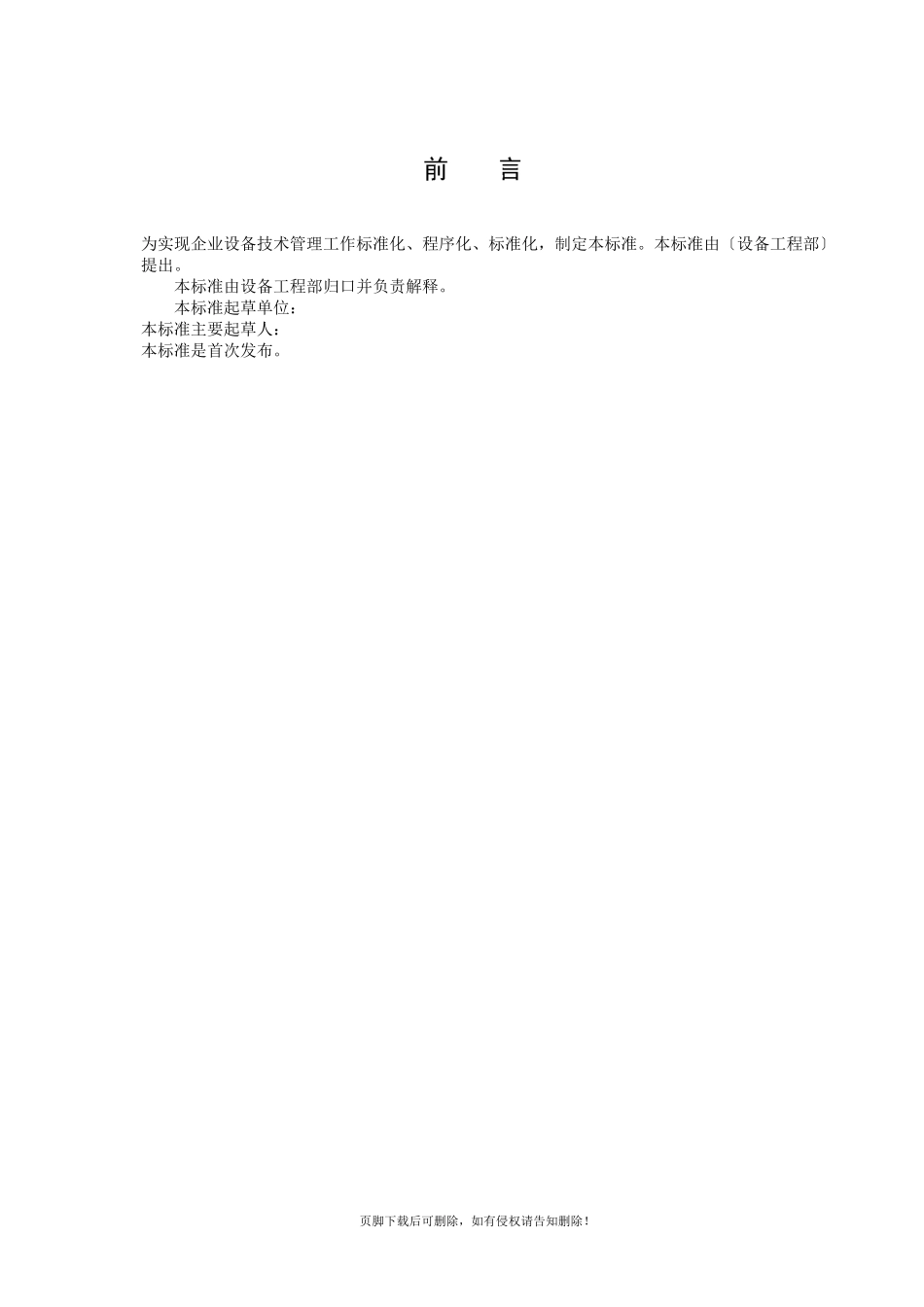

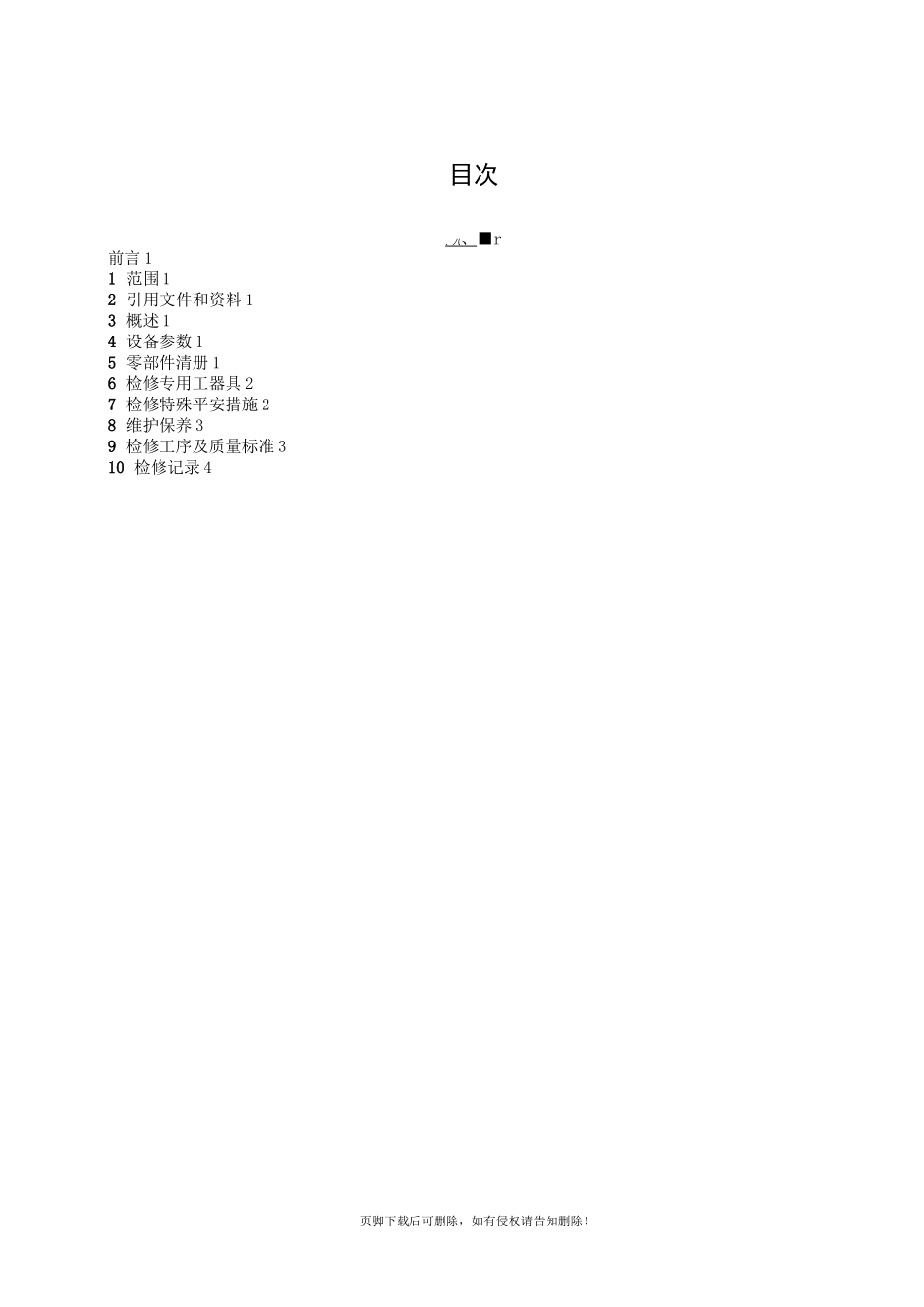

2021—00—00编Q/CDT宁夏大唐国际大坝发电公司企业标准Q/CDT-DBpc.-2021（HE型平安阀）技术标准2021-00-00发布（宁夏大唐国际大坝发电公司）发布精选范本页脚下载后可删除，如有侵权请告知删除！目次、八、■r前言11范围12引用文件和资料13概述14设备参数15零部件清册16检修专用工器具27检修特殊平安措施28维护保养39检修工序及质量标准310检修记录4页脚下载后可删除，如有侵权请告知删除！为实现企业设备技术管理工作标准化、程序化、标准化，制定本标准。本标准由〔设备工程部〕提出。本标准由设备工程部归口并负责解释。本标准起草单位：本标准主要起草人：本标准是首次发布。页脚下载后可删除，如有侵权请告知删除！〔HE型平安阀〕技术标准1范围本标准规定了（HE型平安阀）的概述、设备参数、零部件清册、检修专用工器具、检修特殊平安措施、检修工序及质量标准、检修记录等相关的技术标准。本标准适用于的技术管理工作。2引用文件和资料以下文件中的条款通过本标准的引用而成为本标准的条款。但凡注日期的引用文件，其随后所有的修改单〔不包括订正的内容〕或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。但凡不注日期的引用文件，其最新版本适用于本标准。CrosbyHE型平安阀安装，操作及维护说明书3概述克罗斯比HCI柔性阀芯型平安阀是高压力、高排量型平安阀，被特别设计用于汽包饱和蒸汽，设计压力从2000pisg到临界压力。它具有独特的、专利的喷射器控制，可以允许平安阀在要求的3%超压范围内到达全排量开启。4设备参数4.1技术标准4.1.1HE型平安阀本体序号名称型号及参数单位备注1汽包平安阀3M26HE—96W4.2运行状态参数序号参数标准值1介质入口温度T546°C2排放压力MPa3排放量4启闭压差3%5零部件清册序号名称物资编码材质单位数量储臧量1A阀体IB喷嘴不锈钢3喷嘴环不锈钢4喷嘴环锁紧螺钉不锈钢5阀芯〔阀瓣〕Inconel6阀瓣座Nickel合金钢7阀瓣座固定螺母不锈钢9喷射管Nickel合金钢10导向环不锈钢11导向环锁紧螺钉不锈钢12阀杆组件不锈钢13活塞Nickel合金钢页脚下载后可删除，如有侵权请告知删除！序号名称物资编码材质单位数量储臧量14活塞销15阀杆螺母钢17阀盖18阀盖螺栓19阀盖螺栓螺母20弹簧合金钢21底部弹簧垫圈钢22顶部弹簧垫圈钢24轴衬25轴承26调节螺栓不锈钢27调节螺栓锁紧螺钉钢28阀帽钢/铁30手柄钢/铁31手柄销钢33叉架钢/铁34叉架销钢6检修专用工器具序号名称规格单位数量1尖嘴钳把12扳手12只13扳手18只14管钳30"把15深度尺〔0~200mm〕把16研磨平板块17榔头把18榔头4磅把19专用研磨砂纸10红丹粉11游标卡尺150mm把112手电筒把113导链1吨个114钢丝绳12条17检修特殊平安措施7.1解体阶段平安措施机组停运、炉水放尽翻开管道疏水门、泄压放尽管内存水7.2检修阶段的平安措施7.2.1使用电开工器具必须配用漏电保护器，照明灯要做到人走灯停高空作业应使用工具带、平安带或防坠器。在检修中注意工器具及零部件高空坠落。7.3回装阶段的平安措施页脚下载后可删除，如有侵权请告知删除！7.3.1回装前，所有部件检修全部合格，内部卫生全部清理干净。7.3.2回装时，认真检查内部无任何异物。8维护保养在组装前或组装中应用适合的密封剂或润滑油来滑润。阀门喷咀环丝扣、调节螺栓丝扣、所有的双头螺栓和螺母、杠杆和联接销、、阀体上的密封接触面，导座〔先导阀〕及喷咀在组装前或组装中应用适合的密封剂或润滑油来滑润。9检修工序及质量标准9.1阀门的解体卸下叉架销、叉架、阀帽、阀杆螺母开口销和阀杆螺母卸下喷嘴环锁紧螺钉，检查喷嘴环的位置测量从调节螺栓顶部到阀盖机加工外表的距离并记录松开调节螺栓锁紧螺母和调节螺栓，以放松弹簧松开并拆下阀盖螺栓螺母将阀门上部部件从阀体中垂直吊出放倒阀门上部部件，使阀杆处于水平位置拆下阀杆螺母，小心地将各内部部件〔阀瓣座、阀瓣、喷射管、导向环及阀杆〕从弹簧与阀盖中抽出9.2回装将阀瓣座固定螺母润滑并拧到阀杆上，在固定螺母出在最高位置时，将阀瓣座装到阀杆下端，润滑阀瓣支撑面与螺纹，将阀瓣拧到阀杆端部直至阀瓣与阀杆螺纹脱离，即阀瓣可以自由转动设置阀瓣座与固定螺...
