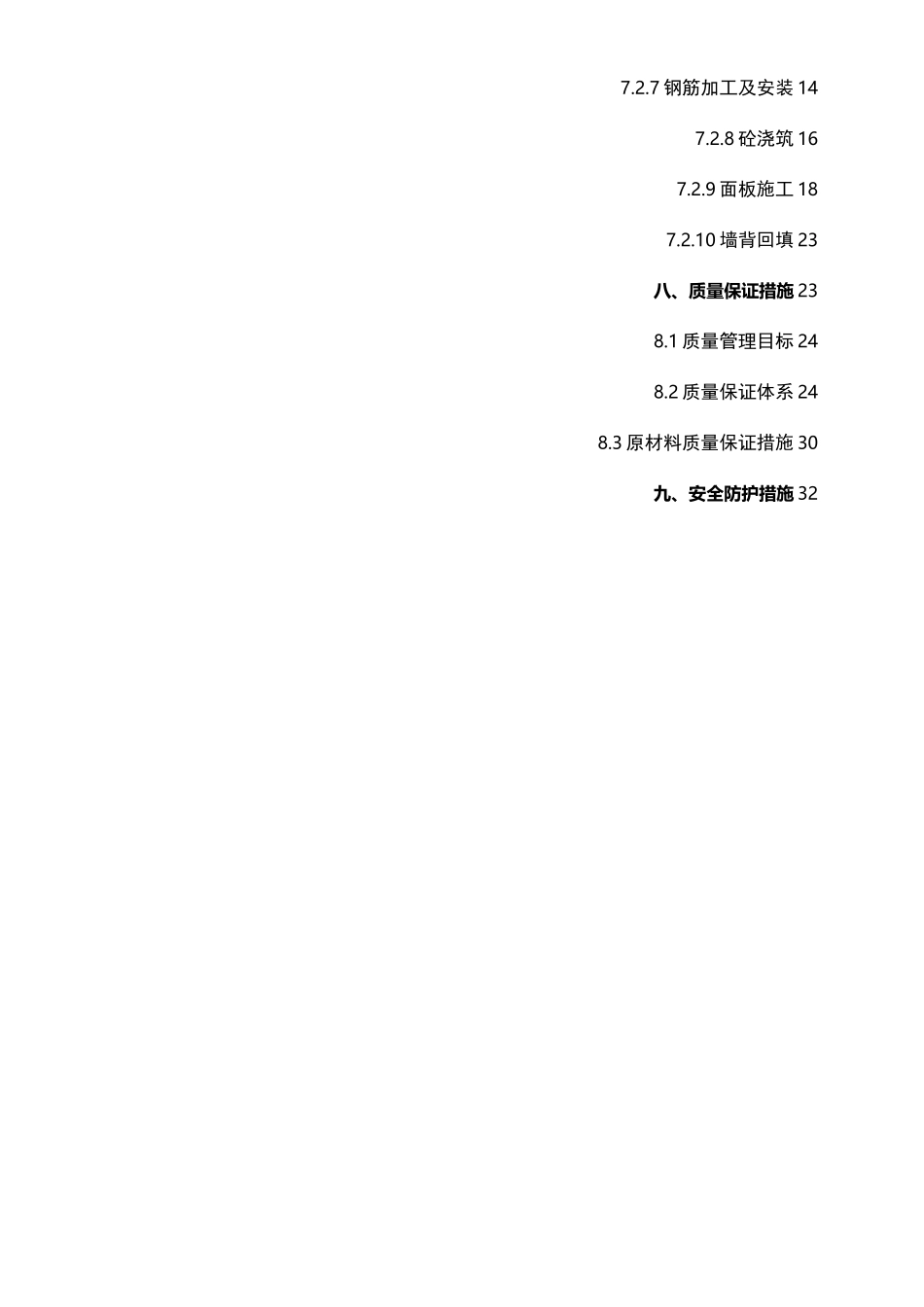

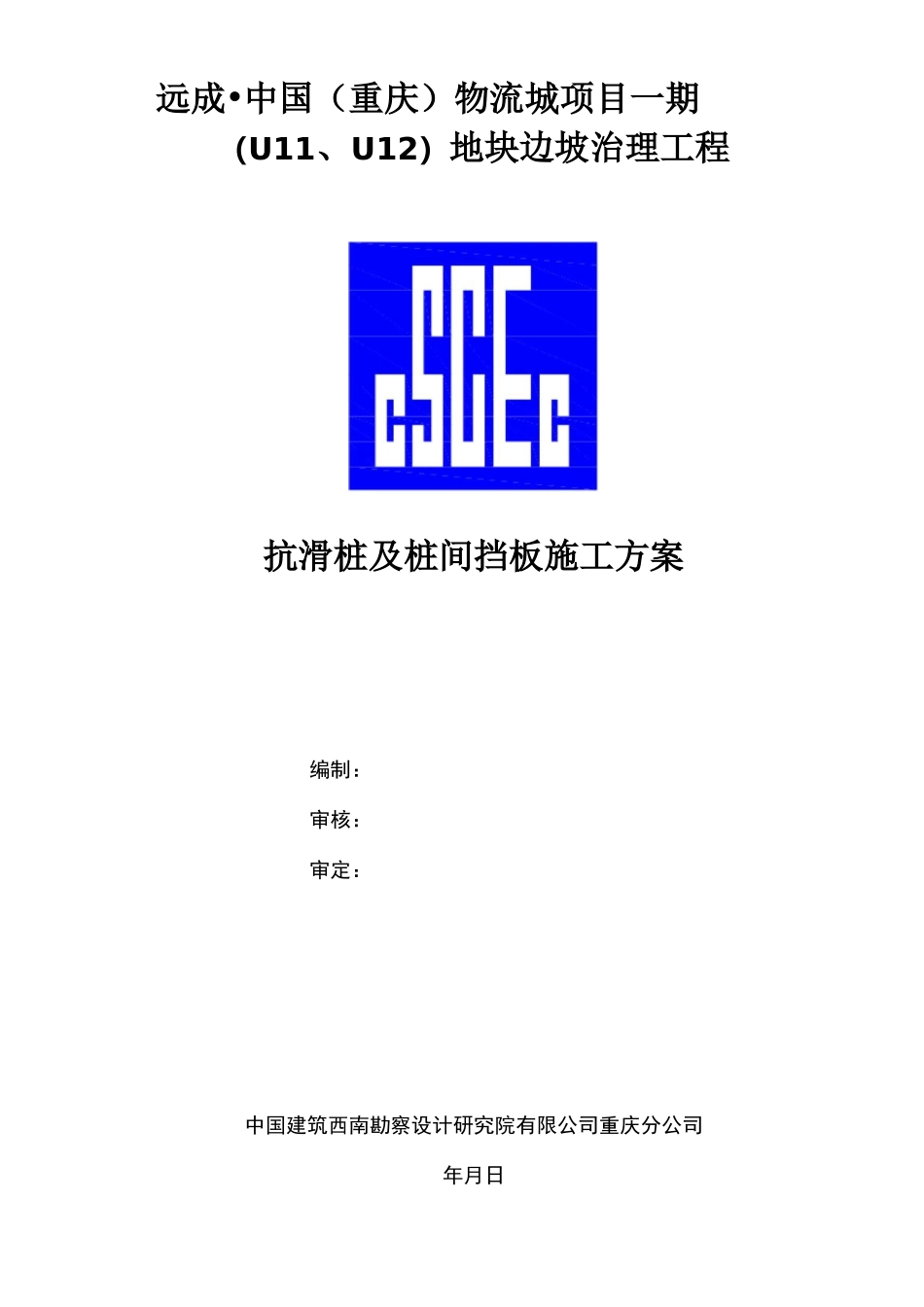

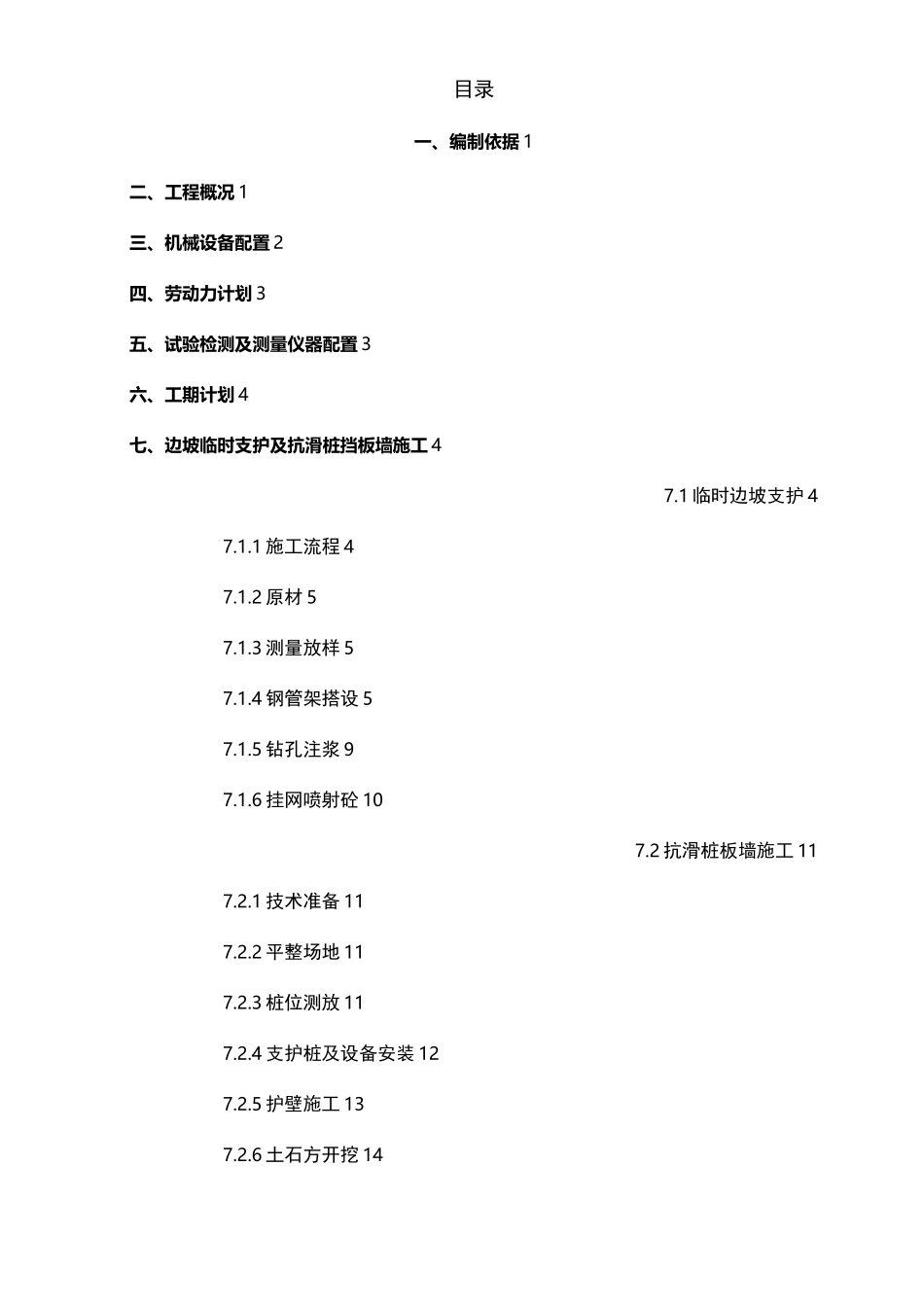

远成•中国（重庆）物流城项目一期（U11、U12）地块边坡治理工程抗滑桩及桩间挡板施工方案编制：审核：审定：中国建筑西南勘察设计研究院有限公司重庆分公司年月日目录一、编制依据1二、工程概况1三、机械设备配置2四、劳动力计划3五、试验检测及测量仪器配置3六、工期计划4七、边坡临时支护及抗滑桩挡板墙施工47.1临时边坡支护47.1.1施工流程47.1.2原材57.1.3测量放样57.1.4钢管架搭设57.1.5钻孔注浆97.1.6挂网喷射砼107.2抗滑桩板墙施工117.2.1技术准备117.2.2平整场地117.2.3桩位测放117.2.4支护桩及设备安装127.2.5护壁施工137.2.6土石方开挖147.2.7钢筋加工及安装147.2.8砼浇筑167.2.9面板施工187.2.10墙背回填23八、质量保证措施238.1质量管理目标248.2质量保证体系248.3原材料质量保证措施30九、安全防护措施32抗滑桩及桩间挡板施工方案一、编制依据⑴《远成中国(重庆)物流城项目5#、6#、7#地块边坡施工》招标文件、远成物流项目地勘报告、施工设计图纸及施工组织设计等相关资料。(2)《工程测量规范》(GB50026-2007)(3)《混凝土质量控制标准》(GB50164-2011)(4)《混凝土结构工程施工质量验收规范》(GB50204-2015)(5)《建筑边坡工程施工质量验收规范》(DBJ/T50-100-2010)(6)《建筑边坡支护技术规范》(DB50/5018-2010)(7)《建筑地基与基础工程施工质量验收规范》(GB50202-2010)(8)《岩土工程勘察规范》(GB50021-2009)(9)《建筑工程施工质量验收统一标准》(GB50300-2013)(10)《建筑边坡工程技术规范》(GB50330-2013)二、工程概况U11地块DE段边坡长度约99m，高度约11〜15m，该段边坡为岩土质挖方边坡，场地外侧拟建道路，标高380.00~375.93，内侧为拟建场地，平场标高391.00m。该段边坡为岩土质混合挖方边坡，拟采用抗滑桩+桩板挡墙进行支挡,抗滑桩采用C30混凝土，截面尺寸1.2X1.6m,桩长18m,护壁采用C20混凝土。抗滑桩基础以中风化基岩为持力层，进入地面以下不小于6〜12.5m,且进入中风化完整基岩不小于3m,桩顶设置顶梁，梁高0.8m,桩间设置C30混凝土挡板,板厚300mm。墙后填土阶梯状分层压实回填，压实系数不小于0.94。挡墙每隔25m设置伸缩缝一道。因抗滑桩采用人工挖孔桩工艺。抗滑桩穿过岩土混合层，土石比约为1:1抗滑桩持力层均为基岩。根据施工图设计和现场实际情况，U11#地块DE段抗滑桩在桩位测量放样时，桩位处于边坡坡面，距离坡脚位置约4m;现场没有挖孔桩作业面，无法进行施工作业。且在距离坡顶4m位置有总承包方的一根①200mm污水管道，还有一条园区砼道路。经过现场实地察看，该段是回填土，坡顶已经出现裂缝；为保证施工安全，边坡需重新刷坡才能进行人工挖孔桩施工，坡比根据现场实际情况进行刷坡。其实处理措施为：首先进行注浆处理，保持土体的稳定性；然后采用锚杆挂网喷射C25砼（锚杆孔径90mm,锚杆钢筋①22mm,间距为1.5m*2m,锚杆长度不小于8m；钢筋网片①8@150双层双向布置喷射C25砼厚度：2cm）。三、机械设备配置序号设备名称型号规格数量国别产地制造年份额定功率用于施工部位1锚杆钻机ZY-24重庆201420锚杆成孔2注浆机华氏螺杆2厂东201530锚杆灌浆3螺杆式空压机10ma/min1重庆201675喷射砼4喷射机5m3/h2重庆201415喷射砼5搅拌机350L1河南201510喷射砼6活塞式空压机3m3/min3河南201415人工挖孔风镐7鼓风机180m3/h10山东20150.2人工挖孔送风8水钻AY-20010重庆20162.5人工挖孔岩石9卷扬机1.5t10重庆20163人工挖孔垂直运输10挖掘机CAT3202美国2014柴油墙背回填11自卸汽车20T2上海2011柴油土方运输12蛙式打夯机HW-804河南20133墙背回填夯实13电焊机BX-3002重庆201524钢筋加工14钢筋调直机GT4/141杭州20158钢筋加工15钢筋切断机GQ501杭州20154钢筋加工16钢筋弯曲机GW401河北20163.5钢筋加工17钢筋套丝机HGS-402河北20154钢筋加工18振动棒/5重庆20165混凝土浇筑19镝灯3.5kw3厂东20163.5现场照明20柴油发电机320kw1上海2014320临时供电四、劳动力计划桩基施工20人、架子工6人、模板工12人、钢筋工12人、砼工5人五、试验检测及测量仪器配置主要试验设备序号仪器设备名称型号规格数量国别产地制造年份用途1试块模盒/12重庆2016砼试块2试块模盒/12重庆2016砂浆试块3标准养...
