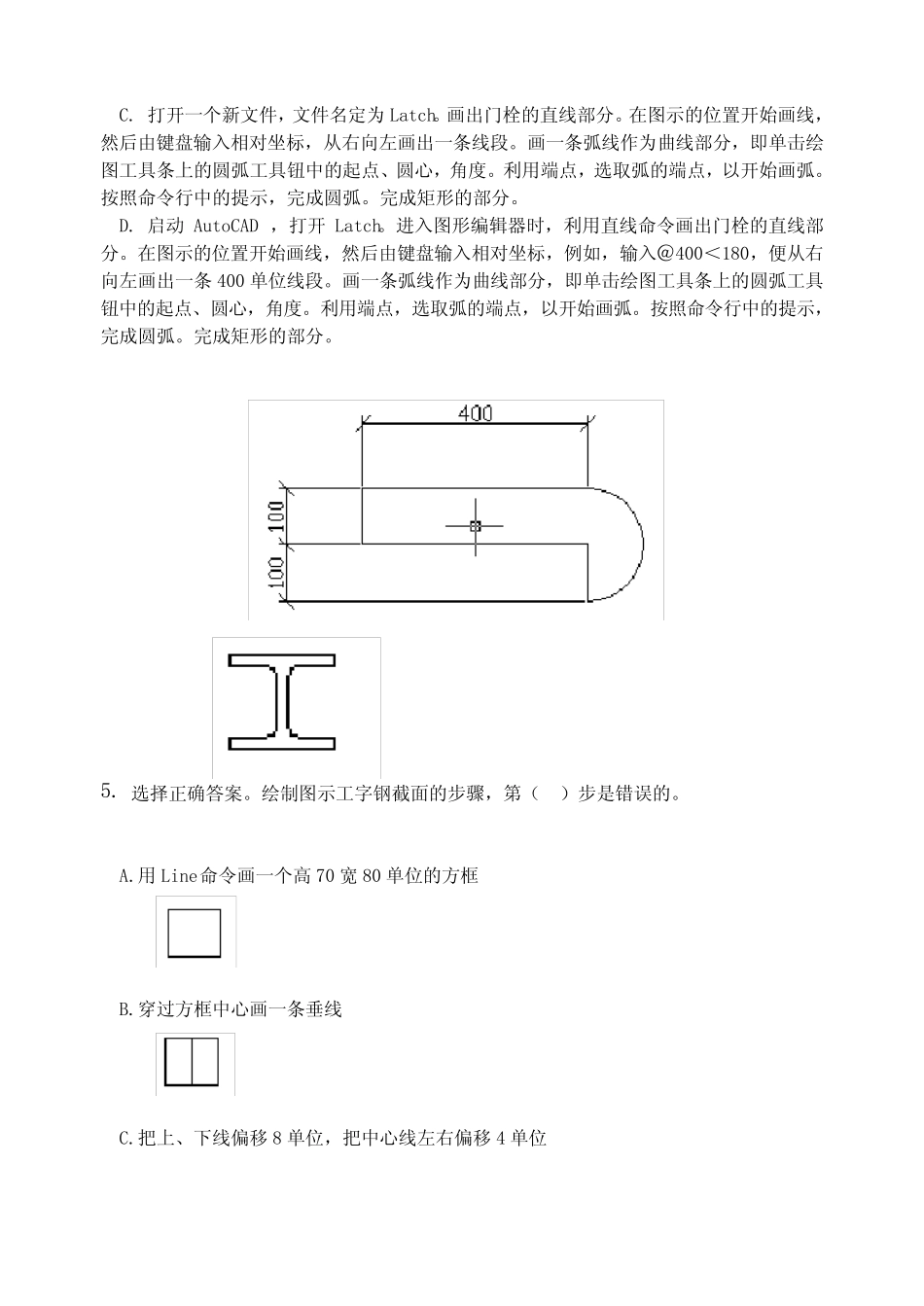

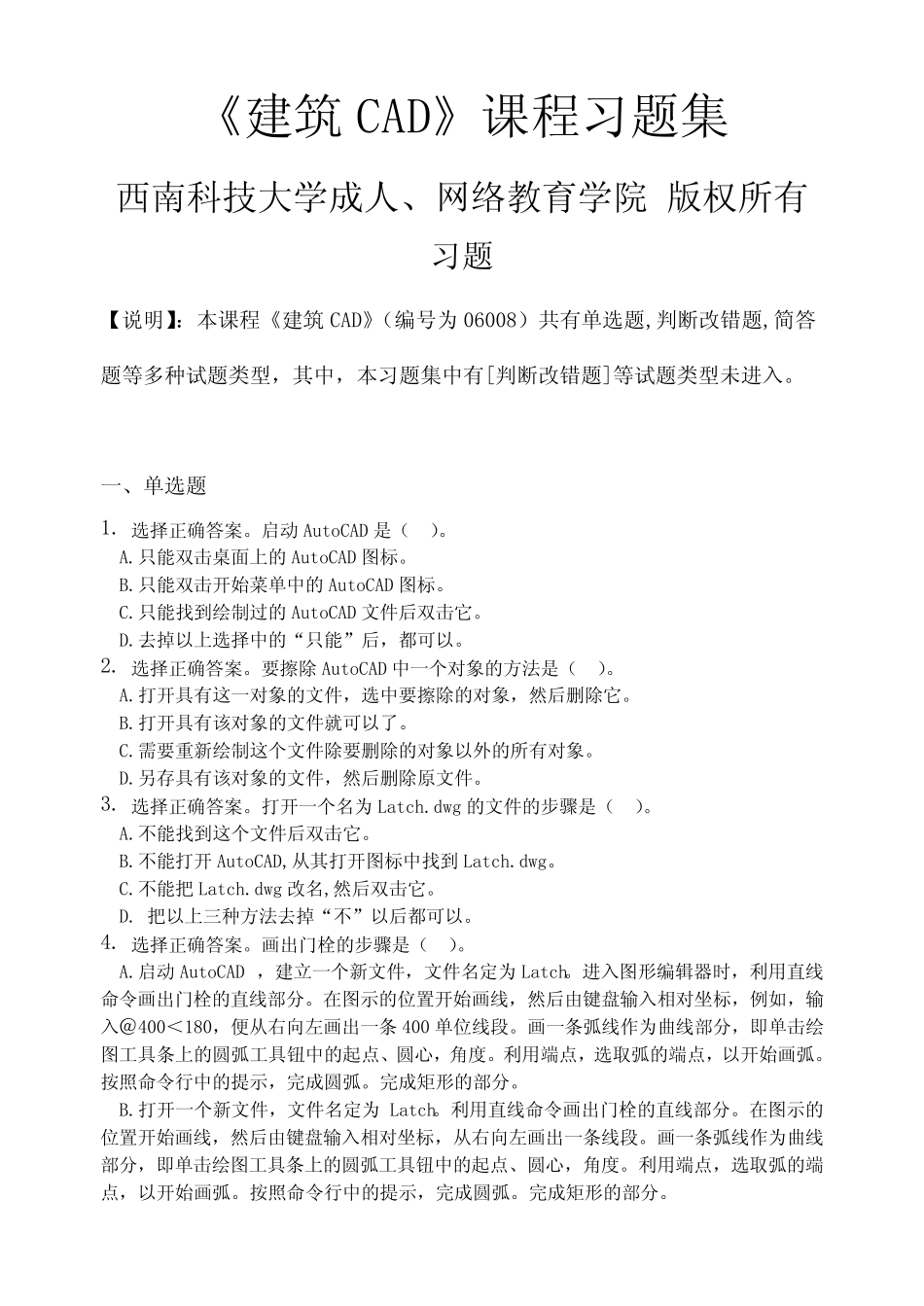

《建筑CAD》课程习题集西南科技大学成人、网络教育学院版权所有习题【说明】：本课程《建筑CAD》（编号为06008）共有单选题,判断改错题,简答题等多种试题类型，其中，本习题集中有[判断改错题]等试题类型未进入。一、单选题1.选择正确答案。启动AutoCAD是（）。A.只能双击桌面上的AutoCAD图标。B.只能双击开始菜单中的AutoCAD图标。C.只能找到绘制过的AutoCAD文件后双击它。D.去掉以上选择中的“只能”后，都可以。2.选择正确答案。要擦除AutoCAD中一个对象的方法是（）。A.打开具有这一对象的文件，选中要擦除的对象，然后删除它。B.打开具有该对象的文件就可以了。C.需要重新绘制这个文件除要删除的对象以外的所有对象。D.另存具有该对象的文件，然后删除原文件。3.选择正确答案。打开一个名为Latch.dwg的文件的步骤是（）。A.不能找到这个文件后双击它。B.不能打开AutoCAD,从其打开图标中找到Latch.dwg。C.不能把Latch.dwg改名,然后双击它。D.把以上三种方法去掉“不”以后都可以。4.选择正确答案。画出门栓的步骤是（）。A.启动AutoCAD，建立一个新文件，文件名定为Latch。进入图形编辑器时，利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，例如，输入＠400＜180，便从右向左画出一条400单位线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。B.打开一个新文件，文件名定为Latch。利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，从右向左画出一条线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。C.打开一个新文件，文件名定为Latch。画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，从右向左画出一条线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。D.启动AutoCAD，打开Latch。进入图形编辑器时，利用直线命令画出门栓的直线部分。在图示的位置开始画线，然后由键盘输入相对坐标，例如，输入＠400＜180，便从右向左画出一条400单位线段。画一条弧线作为曲线部分，即单击绘图工具条上的圆弧工具钮中的起点、圆心，角度。利用端点，选取弧的端点，以开始画弧。按照命令行中的提示，完成圆弧。完成矩形的部分。5.选择正确答案。绘制图示工字钢截面的步骤，第（）步是错误的。A.用Line命令画一个高70宽80单位的方框B.穿过方框中心画一条垂线C.把上、下线偏移8单位，把中心线左右偏移4单位D.通过一点打断，删除两偏移线之间的方框边线E.修剪三条中心垂线之间的上、下偏移线F.设倒角半径为1，然后将垂直偏移线与水平偏移线的连接处倒角处理G.删除中心垂直直线，此时便完成了工字梁截面图6.选择正确答案。在一个dwg文件里，共建立8层，并且给各层()颜色。A.只能一种B.不同的C.256种D.黑色和白色7.选择正确答案。使用创建块命令可将（）变成磁盘里的文件。A.ROUNHDB.FILLHDC.ROUNHD和FILLHDD.包括ROUNHD和FILLHD的任何DWG文件8.选择正确答案。各种各样的图面安排，可以有计划地建立一些文件来存放它们。步骤（）是错误的。A.画一个图，取名为PART1，如图1。B.靠近上一个零件图处，画一个下面的图，如图2。C.使用拷贝的工具，找好拷贝点的位置，把其转换成TABL1的文件。把PART1的四条边上通过拷贝的拼接，成为图3。9.选择正确答案。设置图纸A1,A2,A3,A4图形界限，以下错误的是（）。A.A1594×841B.A2420×594C.A3297×426D.A4210×29710.选择正确答案。设置A4图纸的环境变量是（）。A、环境变量包括菜单栏的格式中，是对单位和图形界限进行设定。A4图纸的图形界限是：长度，选小数；精度选0；单位选毫米；方向控制选东；指定左下角点的坐标210，然后指定右下角点的坐标297。B、环境变量包括菜单栏的格式中，...
