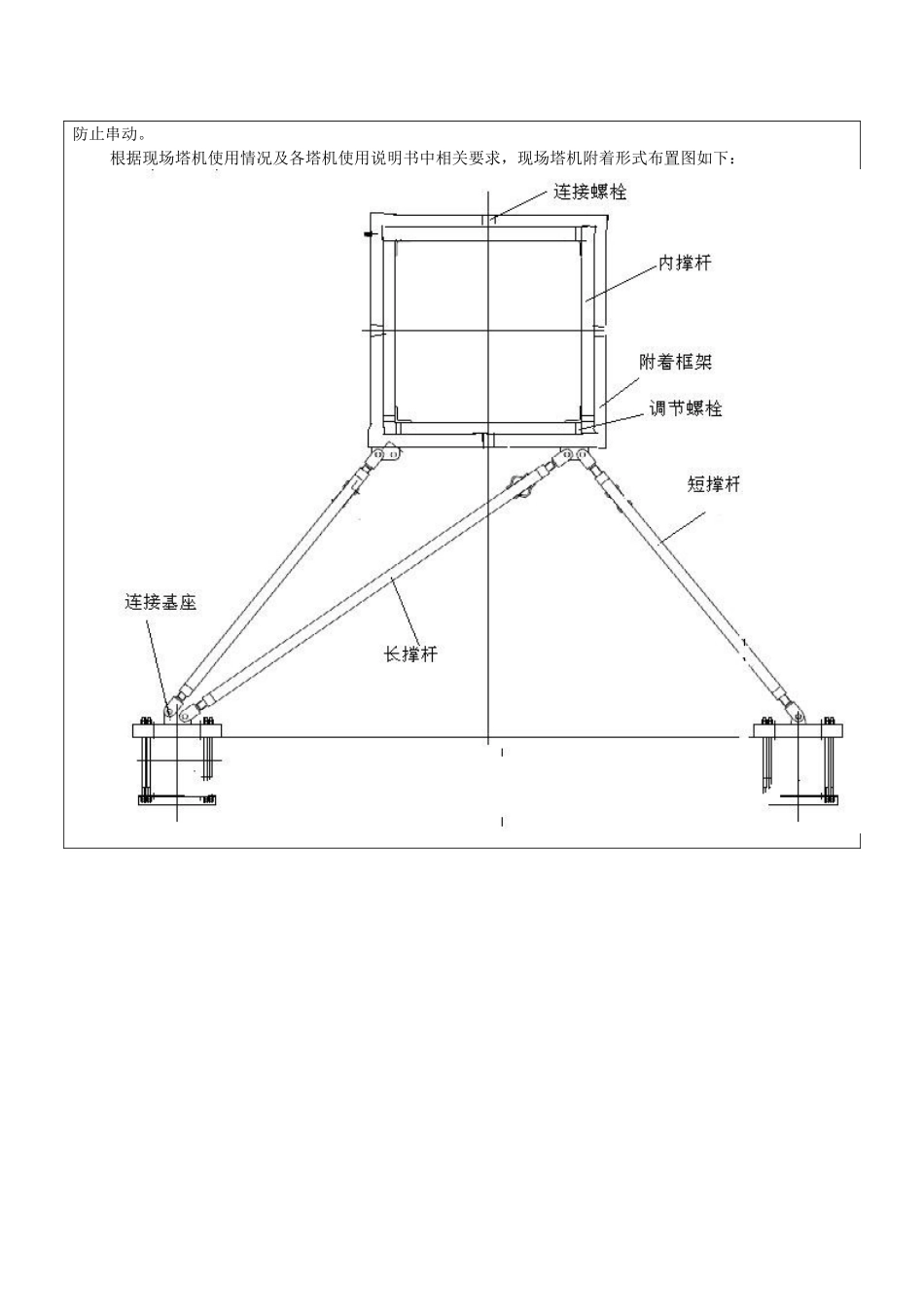

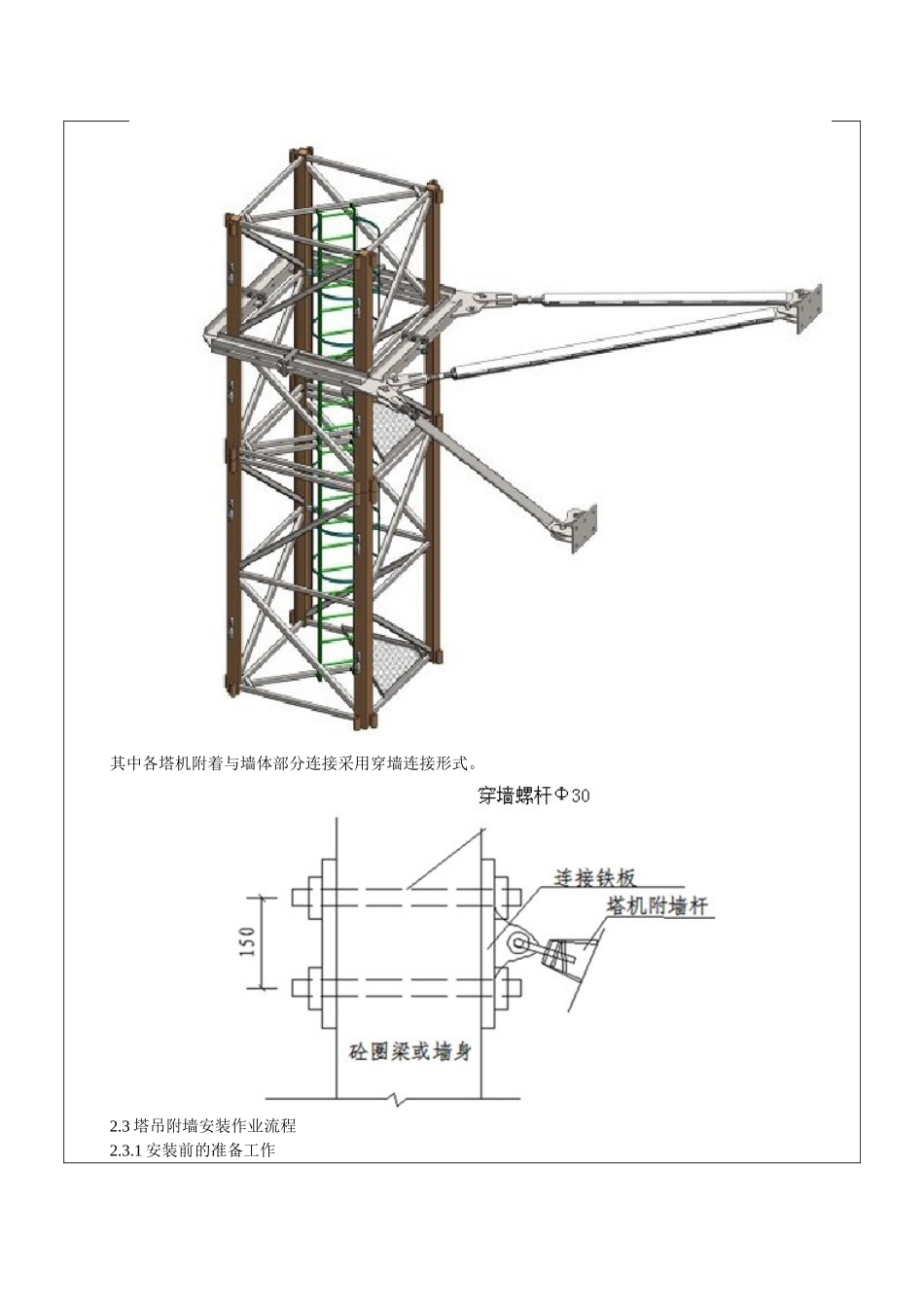

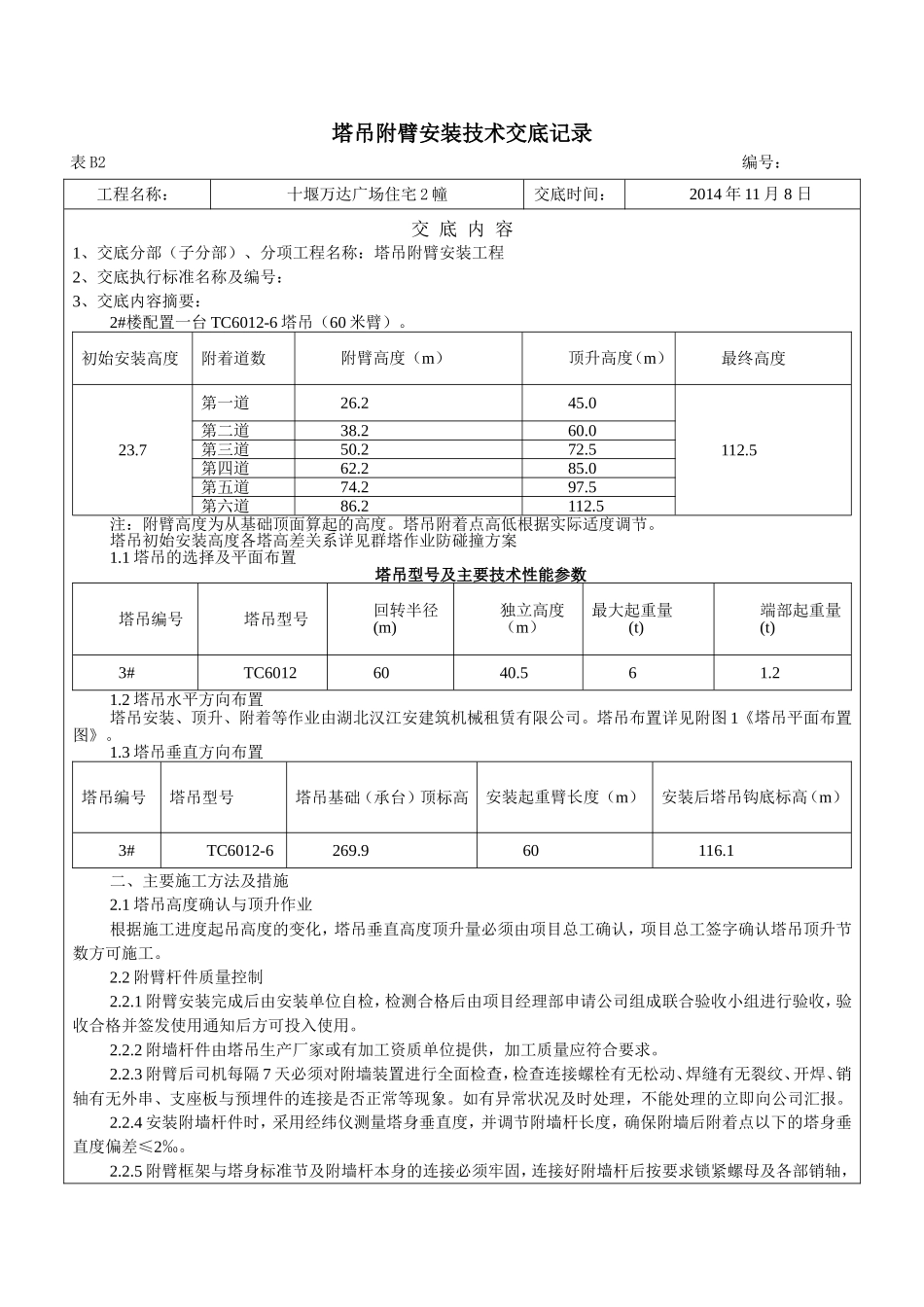

塔吊附臂安装技术交底记录表B2编号：工程名称：十堰万达广场住宅2幢交底时间：2014年11月8日交底内容1、交底分部（子分部）、分项工程名称：塔吊附臂安装工程2、交底执行标准名称及编号：3、交底内容摘要：2#楼配置一台TC6012-6塔吊（60米臂）。初始安装高度附着道数附臂高度（m）顶升高度（m）最终高度23.7第一道26.245.0112.5第二道38.260.0第三道50.272.5第四道62.285.0第五道74.297.5第六道86.2112.5注：附臂高度为从基础顶面算起的高度。塔吊附着点高低根据实际适度调节。塔吊初始安装高度各塔高差关系详见群塔作业防碰撞方案1.1塔吊的选择及平面布置塔吊型号及主要技术性能参数塔吊编号塔吊型号回转半径(m)独立高度（m）最大起重量(t)端部起重量(t)3#TC60126040.561.21.2塔吊水平方向布置塔吊安装、顶升、附着等作业由湖北汉江安建筑机械租赁有限公司。塔吊布置详见附图1《塔吊平面布置图》。1.3塔吊垂直方向布置塔吊编号塔吊型号塔吊基础（承台）顶标高安装起重臂长度（m）安装后塔吊钩底标高（m）3#TC6012-6269.960116.1二、主要施工方法及措施2.1塔吊高度确认与顶升作业根据施工进度起吊高度的变化，塔吊垂直高度顶升量必须由项目总工确认，项目总工签字确认塔吊顶升节数方可施工。2.2附臂杆件质量控制2.2.1附臂安装完成后由安装单位自检，检测合格后由项目经理部申请公司组成联合验收小组进行验收，验收合格并签发使用通知后方可投入使用。2.2.2附墙杆件由塔吊生产厂家或有加工资质单位提供，加工质量应符合要求。2.2.3附臂后司机每隔7天必须对附墙装置进行全面检查，检查连接螺栓有无松动、焊缝有无裂纹、开焊、销轴有无外串、支座板与预埋件的连接是否正常等现象。如有异常状况及时处理，不能处理的立即向公司汇报。2.2.4安装附墙杆件时，采用经纬仪测量塔身垂直度，并调节附墙杆长度，确保附墙后附着点以下的塔身垂直度偏差≤2‰。2.2.5附臂框架与塔身标准节及附墙杆本身的连接必须牢固，连接好附墙杆后按要求锁紧螺母及各部销轴，防止串动。根据现场塔机使用情况及各塔机使用说明书中相关要求，现场塔机附着形式布置图如下：其中各塔机附着与墙体部分连接采用穿墙连接形式。2.3塔吊附墙安装作业流程2.3.1安装前的准备工作1、所有附着杆件必须提前按照附着受力计算书的受力大小进行工厂加工，加工验收严格后方可进行安装；2、塔吊附臂前为便于塔吊附着框的安装，在附臂位置标准节顶部搭设操作平台，操作平台悬挑出标准节600，周圈搭设不小于1200米的防护栏杆，平台满铺脚手板，见附图。3、将所需的工具、附着框架、螺栓、销轴吊到工作平台上；4、将附着的U形框吊到附着点的位置,按规定的位置将套到塔身上,并用铁线固定牢靠，并用附着的另一个U形框吊到附着点位置并套到与塔身上,用螺栓将两块U形连接起来,调好附着框的水平度后,上紧螺栓,使其紧箍在塔身上；注意：附着框螺栓的连接必须严格按照说明书中的要求进行预紧力的拧紧，并且在平时的工作中应严格进行检查，以免由于使用过程中造成螺栓的松动。5、附臂位置结构墙体加固措施：1#、3#、4#、5#塔吊附臂处剪力墙箍筋由C8@200改为C8@50；2#塔吊附臂处剪力墙箍筋由C8@200改为C12@50。2.3.2埋件的定位1、在进行墙体预埋件的安装时，应提前进行放样定位，以免在进行附着杆件的安装时，不再同一水平位置；预埋件采用后期钻孔方式，该连接形式对墙体要求较高、但可回收利用，且定位精准；2、埋件位置的选取：由于塔机的附着对墙体受力要求较高，在进行预埋件位置的选择时，应尽可能选用建筑物的主要受力节点处进行预埋件位置的选择，如建筑物的柱子、主梁结构、剪力墙的拐角处等，严禁在单墙或者不是建筑结构的主受力位置处进行预埋件的设置；3、埋件连接螺栓的选择，每个耳板支座的连接不得低于6颗8.8级￠24mm的高强螺栓，螺栓的间距不得小于120mm，选取150mm~180mm左右。2.3.3附着的安装1、利用塔机自身将附着杆件吊装到安装位置处，先将附着杆件与附着框的销轴连接好，与墙体部分就位好；就位好的的一端用1个3t的手拉葫芦进行固定，然后将塔机进行配平处理；塔机配平好后进行墙体部分的销轴连接即可；另外杆件安装方式...
