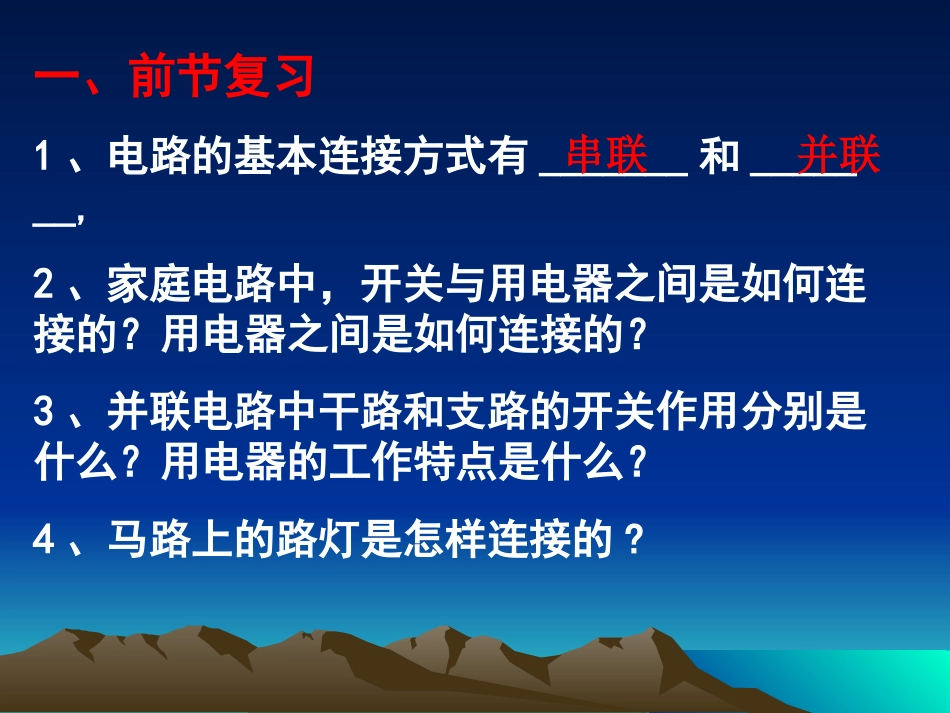

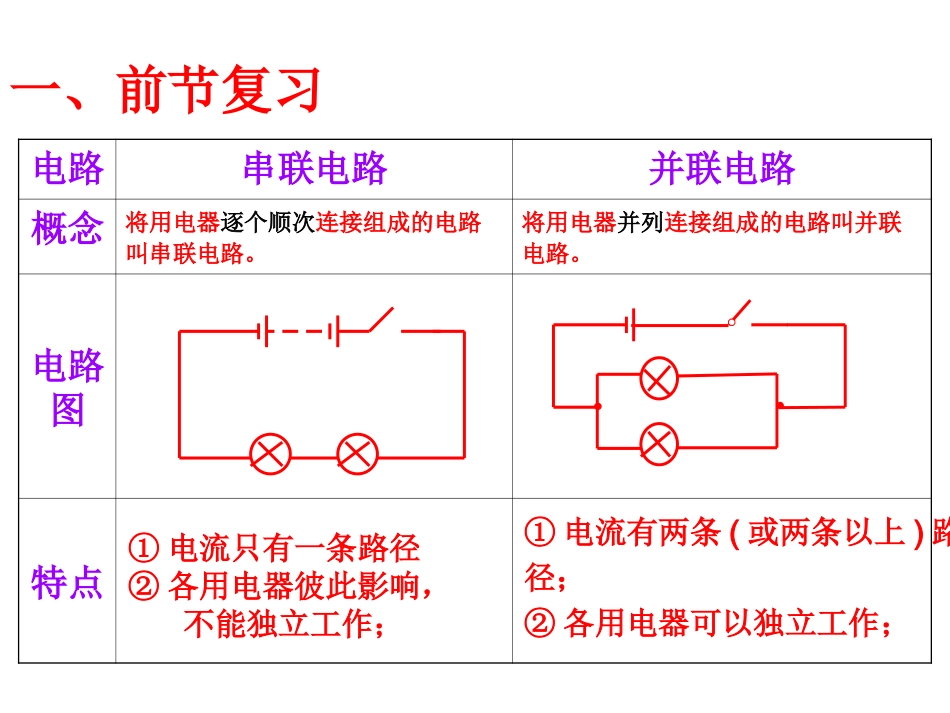

二、电路连接的基本方式二、电路连接的基本方式习题课第一课时习题课第一课时一、前节复习电路串联电路并联电路概念电路图特点①电流只有一条路径②各用电器彼此影响，不能独立工作；①电流有两条(或两条以上)路径；②各用电器可以独立工作；将用电器逐个顺次连接组成的电路叫串联电路。将用电器并列连接组成的电路叫并联电路。一、前节复习1、电路的基本连接方式有_______和_______,2、家庭电路中，开关与用电器之间是如何连接的？用电器之间是如何连接的？3、并联电路中干路和支路的开关作用分别是什么？用电器的工作特点是什么？4、马路上的路灯是怎样连接的?串联并联6、马路边的路灯总是同时亮同时熄，它们之间的连接方式是（）A、都是串联，B、都是并联，C、有的串联、有的并联，D、看不清线路安装，不好判断。B7、下列电路属于串联的是（）CD8、如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.SL2干并联L1L1、L2S1S2L1L29、关于教室内电路元件的连接，下列说法正确的是（）A、一个开关控制的三盏灯之间是串联，B、被不同开关控制的各盏灯之间是串联，C、开关和被控制的用电器之间是并联，D、灯泡和插座之间是并联。10、有一个开关同时控制两个灯，由于看不到导线不知两灯如何连接？请你想办法确定一下。D11、试画出小明房间里的吊灯和壁灯连接的电路图?注意开关应如何连接？12、用一个开关控制二盏灯，这二盏灯的连接方式（）A．一定是串联B．一定是并联C．串联、并联都可以CS吊S壁L吊L壁~13、如图：S闭合后L1、L2都能发光的是（）CABCD14、找出下面电路连接中的错误和不足之处。甲乙丙L2L1L2L1L1L2甲：开关闭合，电源短路乙：电路中L2没有接入电路中。丙：有一节电池没有接入电路.1、如图所示:(1)仅使L1发光，必须闭合开关______必须断开开关___，(2)仅使L2发光，必须闭合开关______断开开关______，(3)仅使L1、L2都发光，必须闭合开关_____断开开关___，(4)若开关都闭合___________发光，它们构成_____联。3S1S2L1L2L3S3二、电路分析S1S3S3S1S2S1S3S2L1L2L3并2、如图所示：S始终闭合（1）要使两灯串联必须闭合开关_________，（2）要使两灯并联必须闭合开关_________，（3）同时闭合________是不允许的，否则会造成_______________。S2S1S3S1S2S3电源短路3、如图所示：（1）要使两灯串联必须闭合开关_________，（2）要使两灯并联必须闭合开关_________，（3）同时闭合________是不允许的，否则会造成_______________。S2S1s3S2S3电源短路4、如图所示：（1）要使两灯串联必须闭合开关_________，（2）要使两灯并联必须闭合开关_________，（3）同时闭合________是不允许的，否则会造成_______________。S2S1S3S1S2电源短路5、如图所示:(1)S1S2都断开时________发光，它们构成__联；(2)仅闭合S1时________发光；(3)仅闭合S2时________发光；(4)S1S2都闭合时_______发光，它们构成___联。L1L2L3串L3L1L1L2L3并L1L2L3S1S2........L2L3L1S1S2S6、如图下列说法错误的是（）A、当S1、S3断开,S2闭合时，L1、L2串联，B、当S2断开,S1、S3闭合时，L1、L2并联，C、当S1、S2闭合,S3断开时，只有L2发光，D、当S1、S2、S3都闭合时，L1、L2都发光。D7、如图下列说法正确的是（）A、当S1S2S3都闭合时，L1、L2并联，B、当S1S2S3都闭合时，L1、L2串联，C、当S1断开、S2S3闭合时，L1、L2串联，D、当S2断开、S1S3闭合时，L1、L2并联。D8、如图：（1）当S闭合时将会出现__________现象；（2）若使L1L2串联只需要拆除导线______；（3）要使L1L2并联只需改动一根导线，在改动导线上打“×”号并画出改动后的导线。电源短路3BA三、根据实物图画出电路图—+L1L2L1L2L1L21、2、L2BA—+S1S2L13、4、5．下图是小刚同学连接的实物电路，请你在方框内画出其电路图。6．按图所示的电路，画出相应的电路图．7．按图所示的电路，画出相应的电路图．四、按电路图将实物图连接起来。1、L1L2S1S2L2S2S1L1L1L2L2L12、3、SL2L1S1S2S1L1S2SL2S1S2L2L1S1S2L1L2—+44、5、
