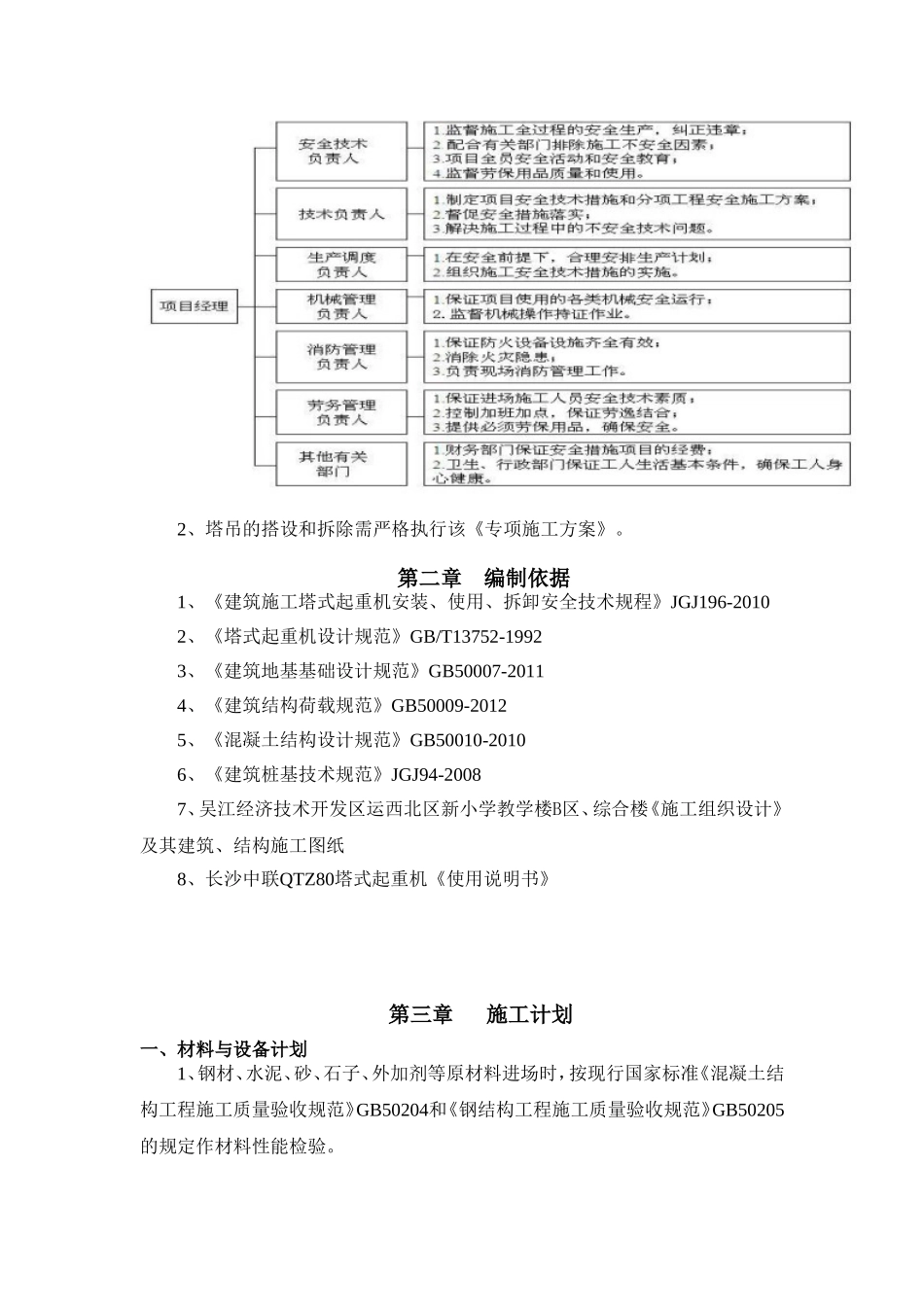

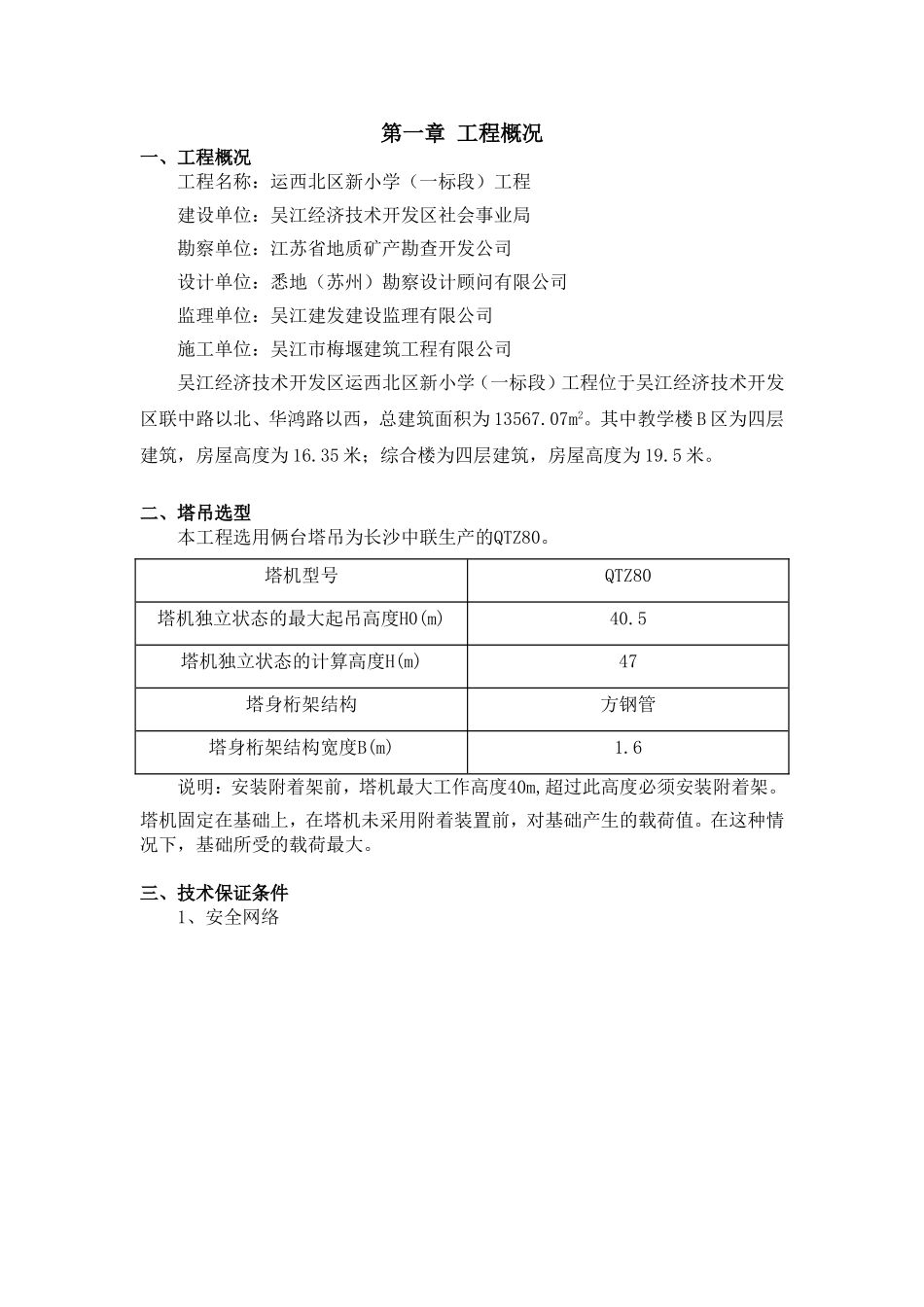

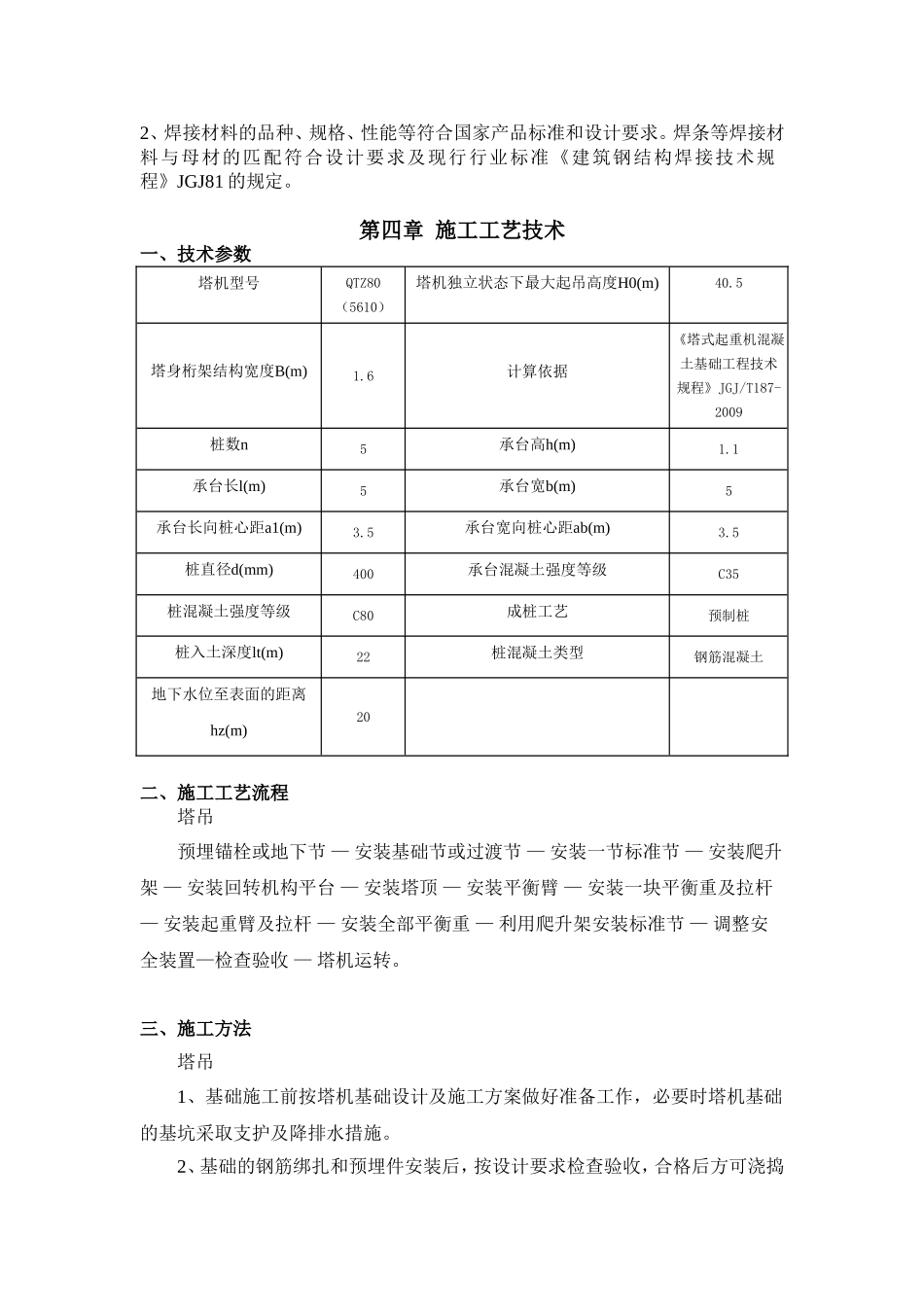

第一章工程概况一、工程概况工程名称：运西北区新小学（一标段）工程建设单位：吴江经济技术开发区社会事业局勘察单位：江苏省地质矿产勘查开发公司设计单位：悉地（苏州）勘察设计顾问有限公司监理单位：吴江建发建设监理有限公司施工单位：吴江市梅堰建筑工程有限公司吴江经济技术开发区运西北区新小学（一标段）工程位于吴江经济技术开发区联中路以北、华鸿路以西，总建筑面积为13567.07m2。其中教学楼B区为四层建筑，房屋高度为16.35米；综合楼为四层建筑，房屋高度为19.5米。二、塔吊选型本工程选用俩台塔吊为长沙中联生产的QTZ80。塔机型号QTZ80塔机独立状态的最大起吊高度H0(m)40.5塔机独立状态的计算高度H(m)47塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6说明：安装附着架前，塔机最大工作高度40m,超过此高度必须安装附着架。塔机固定在基础上，在塔机未采用附着装置前，对基础产生的载荷值。在这种情况下，基础所受的载荷最大。三、技术保证条件1、安全网络2、塔吊的搭设和拆除需严格执行该《专项施工方案》。第二章编制依据1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-20102、《塔式起重机设计规范》GB/T13752-19923、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《混凝土结构设计规范》GB50010-20106、《建筑桩基技术规范》JGJ94-20087、吴江经济技术开发区运西北区新小学教学楼B区、综合楼《施工组织设计》及其建筑、结构施工图纸8、长沙中联QTZ80塔式起重机《使用说明书》第三章施工计划一、材料与设备计划1、钢材、水泥、砂、石子、外加剂等原材料进场时，按现行国家标准《混凝土结构工程施工质量验收规范》GB50204和《钢结构工程施工质量验收规范》GB50205的规定作材料性能检验。2、焊接材料的品种、规格、性能等符合国家产品标准和设计要求。焊条等焊接材料与母材的匹配符合设计要求及现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。第四章施工工艺技术一、技术参数塔机型号QTZ80（5610）塔机独立状态下最大起吊高度H0(m)40.5塔身桁架结构宽度B(m)1.6计算依据《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009桩数n5承台高h(m)1.1承台长l(m)5承台宽b(m)5承台长向桩心距a1(m)3.5承台宽向桩心距ab(m)3.5桩直径d(mm)400承台混凝土强度等级C35桩混凝土强度等级C80成桩工艺预制桩桩入土深度lt(m)22桩混凝土类型钢筋混凝土地下水位至表面的距离hz(m)20二、施工工艺流程塔吊预埋锚栓或地下节—安装基础节或过渡节—安装一节标准节—安装爬升架—安装回转机构平台—安装塔顶—安装平衡臂—安装一块平衡重及拉杆—安装起重臂及拉杆—安装全部平衡重—利用爬升架安装标准节—调整安全装置—检查验收—塔机运转。三、施工方法塔吊1、基础施工前按塔机基础设计及施工方案做好准备工作，必要时塔机基础的基坑采取支护及降排水措施。2、基础的钢筋绑扎和预埋件安装后，按设计要求检查验收，合格后方可浇捣混凝土，浇捣中不得碰撞、移位钢筋或预埋件，混凝土浇筑合格后及时保湿养护。基础四周应回填土方并夯实。3、安装塔机时基础混凝土达到80%以上设计强度，塔机运行使用时基础混凝土达到100%设计强度。4、基础混凝土施工中，在基础顶面四角作好沉降及位移观测点，并作好原始记录，塔机安装后定期观测并记录，沉降量和倾斜量不超过规范要求。5、基础的防雷接地按现行行业标准《建筑机械使用安全技术规程》JGJ33的规定执行。四、检查验收塔吊1、地基土检查验收(1)塔机基础的基坑开挖后按现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的规定进行验槽，检验坑底标高、长度和宽度、坑底平整度及地基土性是否符合设计要求，地质条件是否符合岩土工程勘察报告。(2)基础土方开挖工程质量检验标准符合现行国家标准《建筑地基基础工程施工质量验收规范》GB50202的规定。(3)地基加固工程在正式施工前进行试验段施工，并论证设定的施工参数及加固效果。为验证加固效果所进行的荷载试验，其最大加载压力不小于设计要求压力值的2倍。(4)经地基处理后的复合地基的承载力达到设计要求的标准。检验方法按现行行业标准《建...
