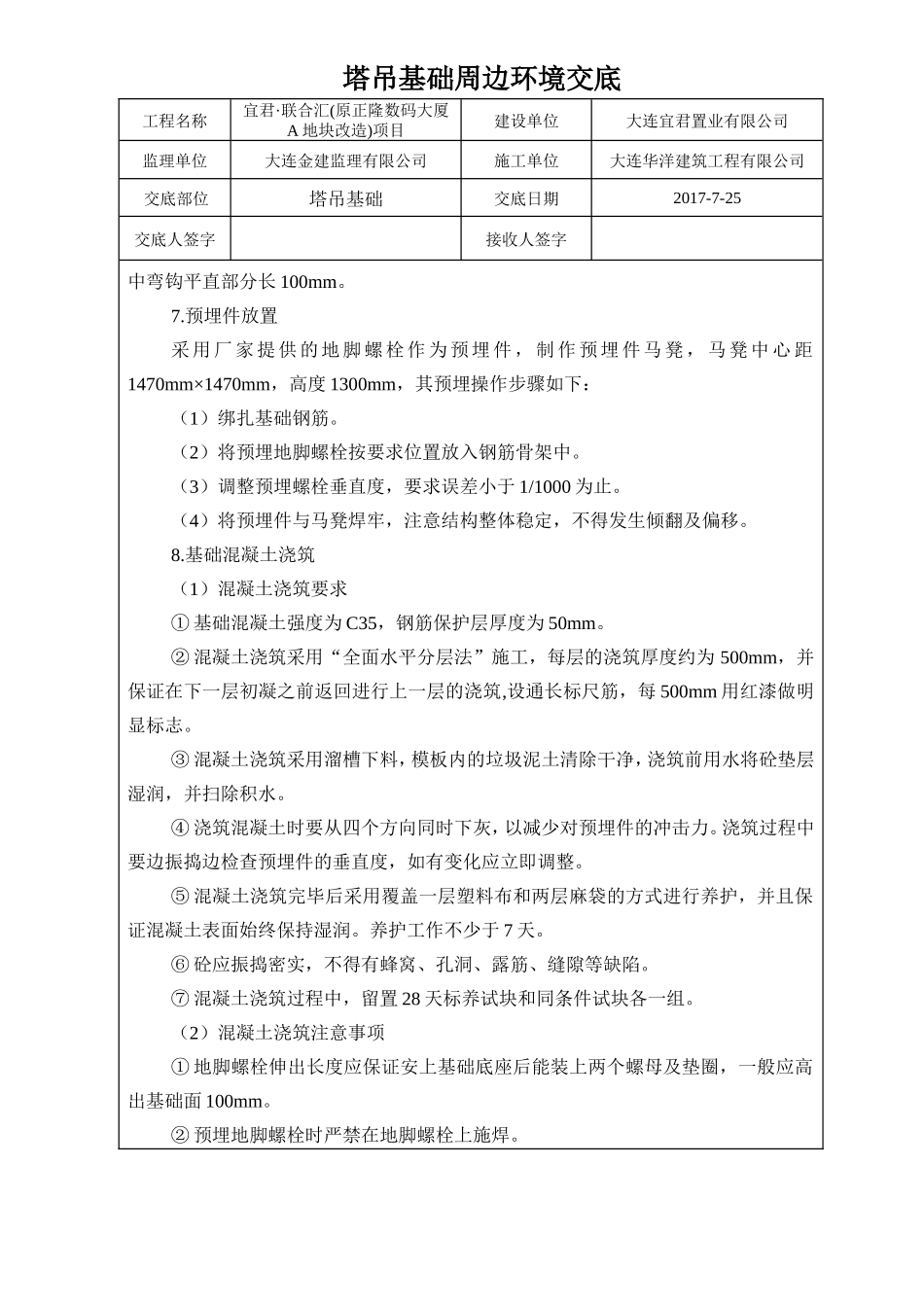

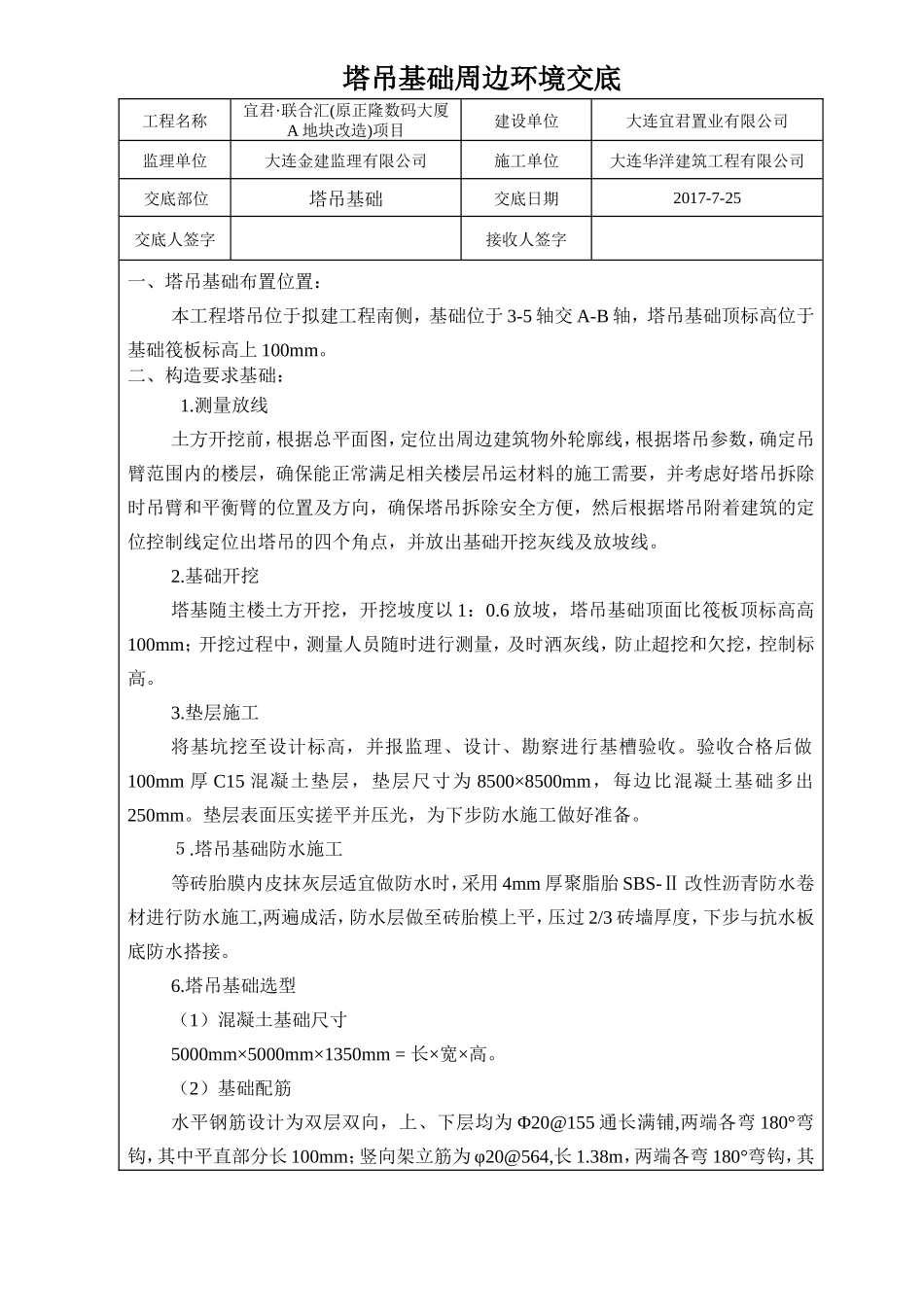

塔吊基础周边环境交底工程名称宜君·联合汇(原正隆数码大厦A地块改造)项目建设单位大连宜君置业有限公司监理单位大连金建监理有限公司施工单位大连华洋建筑工程有限公司交底部位塔吊基础交底日期2017-7-25交底人签字接收人签字一、塔吊基础布置位置：本工程塔吊位于拟建工程南侧，基础位于3-5轴交A-B轴，塔吊基础顶标高位于基础筏板标高上100mm。二、构造要求基础：1.测量放线土方开挖前，根据总平面图，定位出周边建筑物外轮廓线，根据塔吊参数，确定吊臂范围内的楼层，确保能正常满足相关楼层吊运材料的施工需要，并考虑好塔吊拆除时吊臂和平衡臂的位置及方向，确保塔吊拆除安全方便，然后根据塔吊附着建筑的定位控制线定位出塔吊的四个角点，并放出基础开挖灰线及放坡线。2.基础开挖塔基随主楼土方开挖，开挖坡度以1：0.6放坡，塔吊基础顶面比筏板顶标高高100mm；开挖过程中，测量人员随时进行测量，及时洒灰线，防止超挖和欠挖，控制标高。3.垫层施工将基坑挖至设计标高，并报监理、设计、勘察进行基槽验收。验收合格后做100mm厚C15混凝土垫层，垫层尺寸为8500×8500mm，每边比混凝土基础多出250mm。垫层表面压实搓平并压光，为下步防水施工做好准备。５.塔吊基础防水施工等砖胎膜内皮抹灰层适宜做防水时，采用4mm厚聚脂胎SBS-Ⅱ改性沥青防水卷材进行防水施工,两遍成活，防水层做至砖胎模上平，压过2/3砖墙厚度，下步与抗水板底防水搭接。6.塔吊基础选型（1）混凝土基础尺寸5000mm×5000mm×1350mm=长×宽×高。（2）基础配筋水平钢筋设计为双层双向，上、下层均为Φ20@155通长满铺,两端各弯180°弯钩，其中平直部分长100mm；竖向架立筋为φ20@564,长1.38m，两端各弯180°弯钩，其塔吊基础周边环境交底工程名称宜君·联合汇(原正隆数码大厦A地块改造)项目建设单位大连宜君置业有限公司监理单位大连金建监理有限公司施工单位大连华洋建筑工程有限公司交底部位塔吊基础交底日期2017-7-25交底人签字接收人签字中弯钩平直部分长100mm。7.预埋件放置采用厂家提供的地脚螺栓作为预埋件，制作预埋件马凳，马凳中心距1470mm×1470mm，高度1300mm，其预埋操作步骤如下：（1）绑扎基础钢筋。（2）将预埋地脚螺栓按要求位置放入钢筋骨架中。（3）调整预埋螺栓垂直度，要求误差小于1/1000为止。（4）将预埋件与马凳焊牢，注意结构整体稳定，不得发生倾翻及偏移。8.基础混凝土浇筑（1）混凝土浇筑要求①基础混凝土强度为C35，钢筋保护层厚度为50mm。②混凝土浇筑采用“全面水平分层法”施工，每层的浇筑厚度约为500mm，并保证在下一层初凝之前返回进行上一层的浇筑,设通长标尺筋，每500mm用红漆做明显标志。③混凝土浇筑采用溜槽下料，模板内的垃圾泥土清除干净，浇筑前用水将砼垫层湿润，并扫除积水。④浇筑混凝土时要从四个方向同时下灰，以减少对预埋件的冲击力。浇筑过程中要边振捣边检查预埋件的垂直度，如有变化应立即调整。⑤混凝土浇筑完毕后采用覆盖一层塑料布和两层麻袋的方式进行养护，并且保证混凝土表面始终保持湿润。养护工作不少于7天。⑥砼应振捣密实，不得有蜂窝、孔洞、露筋、缝隙等缺陷。⑦混凝土浇筑过程中，留置28天标养试块和同条件试块各一组。（2）混凝土浇筑注意事项①地脚螺栓伸出长度应保证安上基础底座后能装上两个螺母及垫圈，一般应高出基础面100mm。②预埋地脚螺栓时严禁在地脚螺栓上施焊。塔吊基础周边环境交底工程名称宜君·联合汇(原正隆数码大厦A地块改造)项目建设单位大连宜君置业有限公司监理单位大连金建监理有限公司施工单位大连华洋建筑工程有限公司交底部位塔吊基础交底日期2017-7-25交底人签字接收人签字③地脚螺栓用基础工装固定和浇筑，待混凝土强度达到70%以后将工装取下。9.排水设施利用基础筏板的集水坑，雨天积水后用潜水泵抽水排至场区排水沟。塔基四周要有2%的排水坡度，防止排水不畅造成对基础的侵蚀。10.避雷接地设施在浇筑基础时，设置接地铁芯，以便塔机主体结构、电动机机座和所有电气设备金属外壳在安装后能可靠接地。接地铁芯采用面积为1m2、横截面积大于400m2钢板，立埋后底端距地表面深度大于2.5m，电阻小于4Ω（重复接地电阻不...
