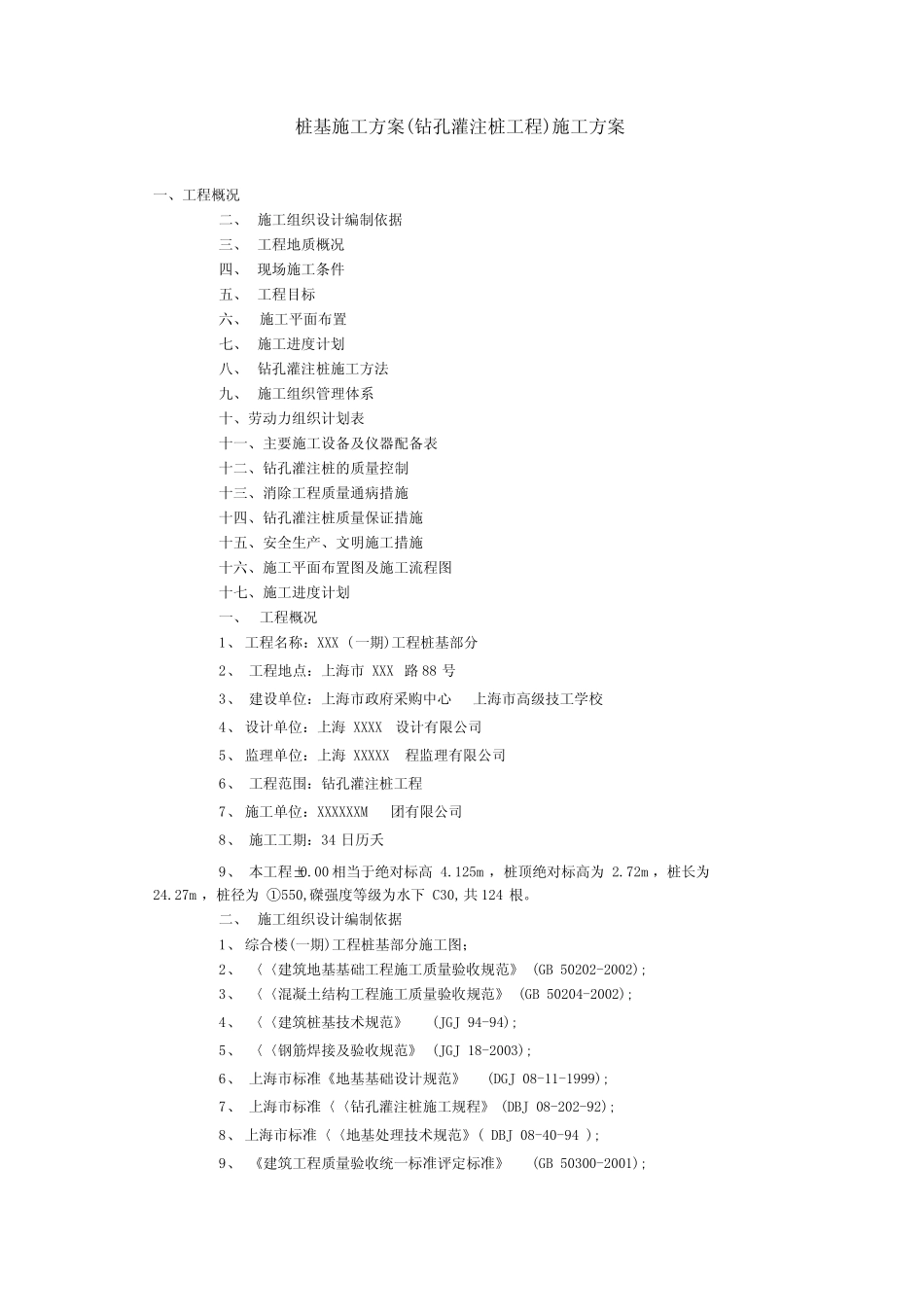

桩基施工方案(钻孔灌注桩工程)施工方案一、工程概况二、施工组织设计编制依据三、工程地质概况四、现场施工条件五、工程目标六、施工平面布置七、施工进度计划八、钻孔灌注桩施工方法九、施工组织管理体系十、劳动力组织计划表十一、主要施工设备及仪器配备表十二、钻孔灌注桩的质量控制十三、消除工程质量通病措施十四、钻孔灌注桩质量保证措施十五、安全生产、文明施工措施十六、施工平面布置图及施工流程图十七、施工进度计划一、工程概况1、工程名称：XXX(一期)工程桩基部分2、工程地点：上海市XXX路88号3、建设单位：上海市政府采购中心上海市高级技工学校4、设计单位：上海XXXX设计有限公司5、监理单位：上海XXXXX程监理有限公司6、工程范围：钻孔灌注桩工程7、施工单位：XXXXXXM团有限公司8、施工工期：34日历夭9、本工程±0.00相当于绝对标高4.125m，桩顶绝对标高为2.72m，桩长为24.27m，桩径为①550,磔强度等级为水下C30,共124根。二、施工组织设计编制依据1、综合楼(一期)工程桩基部分施工图；2、〈〈建筑地基基础工程施工质量验收规范》(GB50202-2002);3、〈〈混凝土结构工程施工质量验收规范》(GB50204-2002);4、〈〈建筑桩基技术规范》(JGJ94-94);5、〈〈钢筋焊接及验收规范》(JGJ18-2003);6、上海市标准《地基基础设计规范》(DGJ08-11-1999);7、上海市标准〈〈钻孔灌注桩施工规程》(DBJ08-202-92);8、上海市标准〈〈地基处理技术规范》(DBJ08-40-94);9、《建筑工程质量验收统一标准评定标准》(GB50300-2001);10、国家和上海市的技术标准、施工规范、验收标准、操作规程及有关强制性条文；11、国家和上海市颁布的有关劳动保护、安全生产政策、法令和规章制度；12、施工合同；13、浙江XXXX集团有限公司的技术标准、工作标准、管理标准以及公司的ISO9002质量认证体系程序文件；14、近年来在沪同类工程的施工经验。三、工程地质概况根据建设方提供的地质报告，场内土层情况见下表：土层层号土层名称层厚m层底标高m①填土1.80〜2.202.49〜1.97②粉质粘土1.30〜1.501.09〜0.67③淤泥质粉质粘土7.80〜8.30-6.71〜-7.40④淤泥质粘土7.50〜7.90-14.51〜-15.07⑤1-1粘土3.20〜3.30-17.71〜-18.37⑤1-2粉质粘土5.90〜7.00-24.02〜-25.10⑤-3粉质粘土夹粘质粉土15.60〜15.80-40.38〜-40.90⑦-1砂质粉土未钻穿未钻穿四、现场施工条件1、施工现场应做到“三通一平”，即水通、电通、道路通，场区东侧作为桩基施工主出入口。2、钻孔灌注桩施工采用硬地坪施工法，并合理布置和砌筑泥浆沟、池。3、对施工场区及其周围的各种管线，如煤气管、上下水管、电话及电线电缆等各种管线，应在桩基施工前由建设单位会同有关部门对施工单位进行交底，进一步了解施工现场原有各种管线的分布情况，对受施工影响的管线及四周建筑物采取切实的保护措施。4、施工临时用水、用电均应接至桩基施工区域；根据本工程的实际情况，现场应提供施工临时用电容量不小于200KW施工临时用水供水不小于1根①75水管。5、施工前需清除或移走地下障碍物。必须在钻孔桩施工前，查清地下管网和原有建筑物基础情况，尽早采取措施，清除桩位上的地下障碍物。五、工程目标本工程桩基执行国家及上海市桩基验收规范，桩基工程质量标准达到一次验收合格。杜绝重大人员伤亡和重大机械安全事故，轻伤频率控制在1.5%。以下。六、施工平面布置1、根据本工程实际情况，施工现场职工宿舍、办公室、仓库等临时设施，由甲方的提供。2、在施工区域铺设一条施工便道，以利于施工车辆的进出和运输。3、钢筋堆场及制作场根据施工现场实际情况进行合理安排，根据现场实际情况，拟布置在场区范围无桩位处，以避免二次搬运。见附图。七、施工进度计划根据本工程桩施工的特点和工期要求，现采用2台GPS-10型工程钻机进行施工。本桩基工程施工总工期为34日历夭。见附图。八、钻孔灌注桩施工方法（一）、施工工艺、方案、流程1、施工工艺定轴线、桩位埋设护筒钻机就位成孔第一次清孔钢筋笼制作、吊装安放导浆管第二次清孔灌注水下混凝土成桩钻机移位拔除护筒回填桩孔。2、施工方案根据本工程桩基实际情况和上海地区土质特征，钻孔灌注桩施工采用回...
