塔吊施工方案-(适用小高层)VIP免费

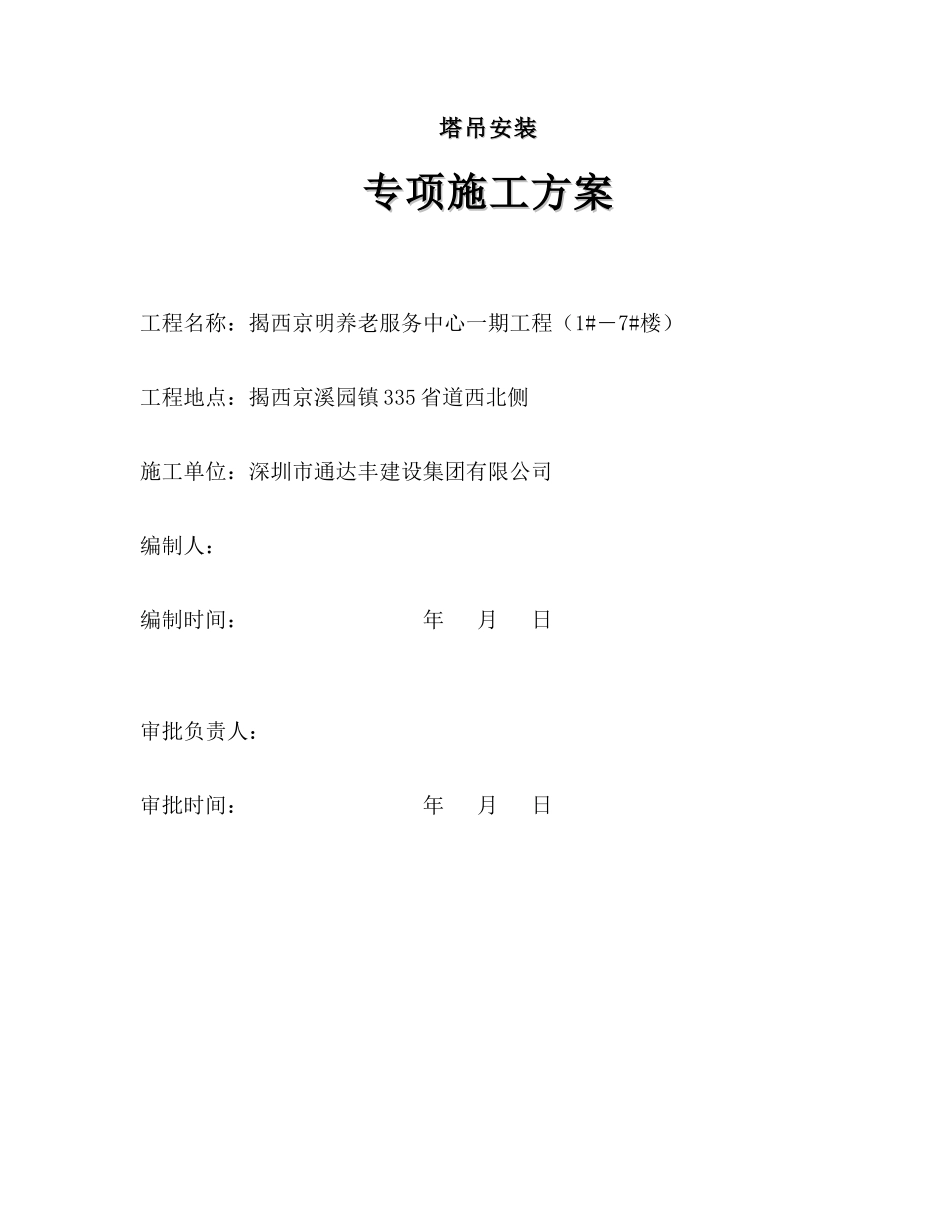

塔吊施工方案-(适用小高层)_第1页
1/22

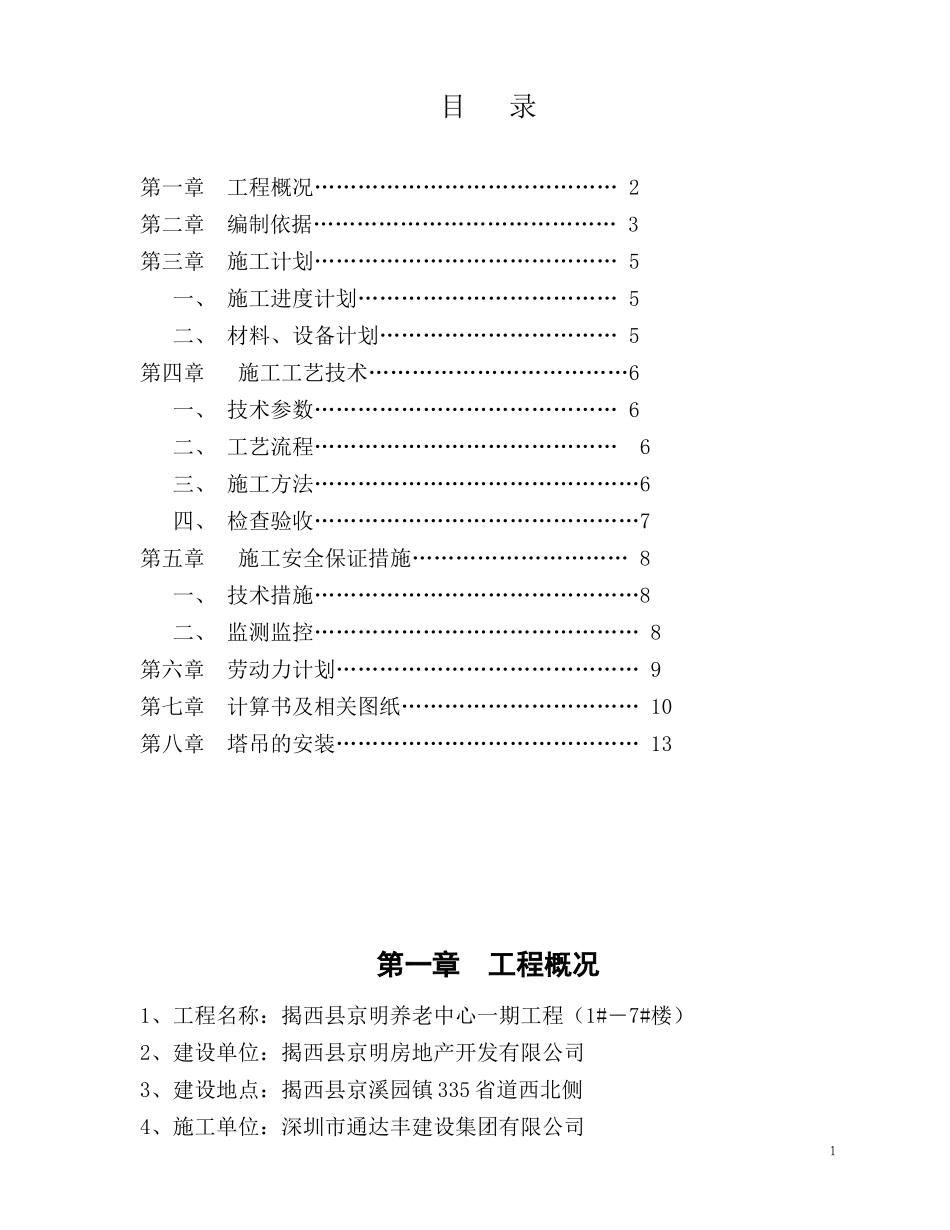

塔吊施工方案-(适用小高层)_第2页
2/22
塔吊施工方案-(适用小高层)_第3页
3/22
塔吊安装塔吊安装专项施工专项施工方案方案工程名称:揭西京明养老服务中心一期工程(1#―7#楼)工程地点:揭西京溪园镇335省道西北侧施工单位:深圳市通达丰建设集团有限公司编制人:编制时间:年月日审批负责人:审批时间:年月日目录第一章工程概况……………………………………2第二章编制依据……………………………………3第三章施工计划……………………………………5一、施工进度计划………………………………5二、材料、设备计划……………………………5第四章施工工艺技术………………………………6一、技术参数……………………………………6二、工艺流程……………………………………6三、施工方法………………………………………6四、检查验收………………………………………7第五章施工安全保证措施…………………………8一、技术措施………………………………………8二、监测监控………………………………………8第六章劳动力计划……………………………………9第七章计算书及相关图纸……………………………10第八章塔吊的安装……………………………………13第一章工程概况1、工程名称:揭西县京明养老中心一期工程(1#―7#楼)2、建设单位:揭西县京明房地产开发有限公司3、建设地点:揭西县京溪园镇335省道西北侧4、施工单位:深圳市通达丰建设集团有限公司15、工程简介:揭西京明养老中心一期工程1#―7#楼(共六栋)、均是五至六层的框架结构,地面以上建筑最高点28.3米―31.6米。该六栋总建筑面积36564.45㎡,其中6#楼有一层地下室996㎡。6、地质情况:①素填土①1填土:层厚0.30-0.8m,平均层厚0.45m。不能作为基础持力层。②粉质粘土:层厚4.50-5.40m。层顶埋深0.30-6.20m。承载力特征值fak=180KPa,物理力学性质较好,可作为天然基础持力层或下卧层。③砂质粘性土:层厚4.8-22.75m。层顶埋深4.80-28.95m。承载力特征值fak=1800KPa,物理力学性质较好,可作为天然基础持力层或下卧层。④全风化花岗岩:层厚8.25-9.75m,层顶埋深28.65-46.65m。承载力特征值fak=450KPa,无软弱下卧层,物理力学性质较好,可作为天然基础持力层或下卧层。第二章编制依据一、编制选用规范及文件1、施工现场实际土质状况;2、《QTZ80(TC5610)塔吊使用说明书》;3、建筑设计图纸;4、选用规范(1)《建筑地基基础设计规范》(GB5007-2011);(2)《混凝土结构设计规范》(GB50010-2010);(3)《塔式起重机设计规范》(GB/T13752-92);(4)《建筑机械使用安全技术规程》(JGJ33-2012);(5)《塔式起重机安全规程》GB5144-2006;(6)《塔式起重机混凝土基础工程技术规程》JGJ/T187-2009;(7)《建筑施工安全检查标准》JGJ59-2011;(8)《建筑桩基技术规范》JGJ94-2008。二、塔机定位及选型21、塔机定位及选型根据建筑设计图纸,结合施工范围,尽量能够覆盖施工区域,避免存在较大的死角,造成施工困难,影响施工进度;其次考虑塔机的安装以及拆除方向不能有建筑物遮挡,经过现场放样以及施工图纸的绘制,拟选用QTZ80(TC5610)型塔机2台,平面位置详见附图;1#、3#塔吊基础详见附图。1#塔吊供1、2、3、5号楼使用;3#塔吊供6、7号楼使用。(平面图中的2#塔吊是供二期工程8、9、10号楼使用的)2、塔吊基础的选择根据塔机租赁公司提供的塔机使用说明,依据塔吊使用说明对塔机基础的要求,使用天然地基时地基承载力不小于20t/m2,经查地勘报告中地质情况结合现场原始地貌高程,若采用天然基础则基底处于层粉质粘土层,承载力为180kpa,承载力不能满足要求,故而本工程拟采用4根冲孔灌注桩+承台基础,冲孔灌注桩同地下室工程桩施工,桩径800mm、桩长20000mm,桩身混凝土等级、钢筋笼同地下室工程桩施工,桩间距3500mm,设计单桩承载力为900KN;本工程中拟选择塔吊基础承台厚度为1.45m,承台表面低于地表土面1.6米。待在安装好塔吊后用240㎜砖砌挡土,并在旁边砌筑抽水井。3、计算书中参数的选择塔吊位置对应的土层厚度表土层厚度1#楼塔吊位置2#楼塔吊位置土层名称土质类别②粉质粘土5m4.9m③砂质粘土22.75m19.05m④全风化花岗岩18m7.2m各土岩层桩基参数建议值表土层土层承载力特征值冲孔灌注桩3编号名称fak(KPa)...
