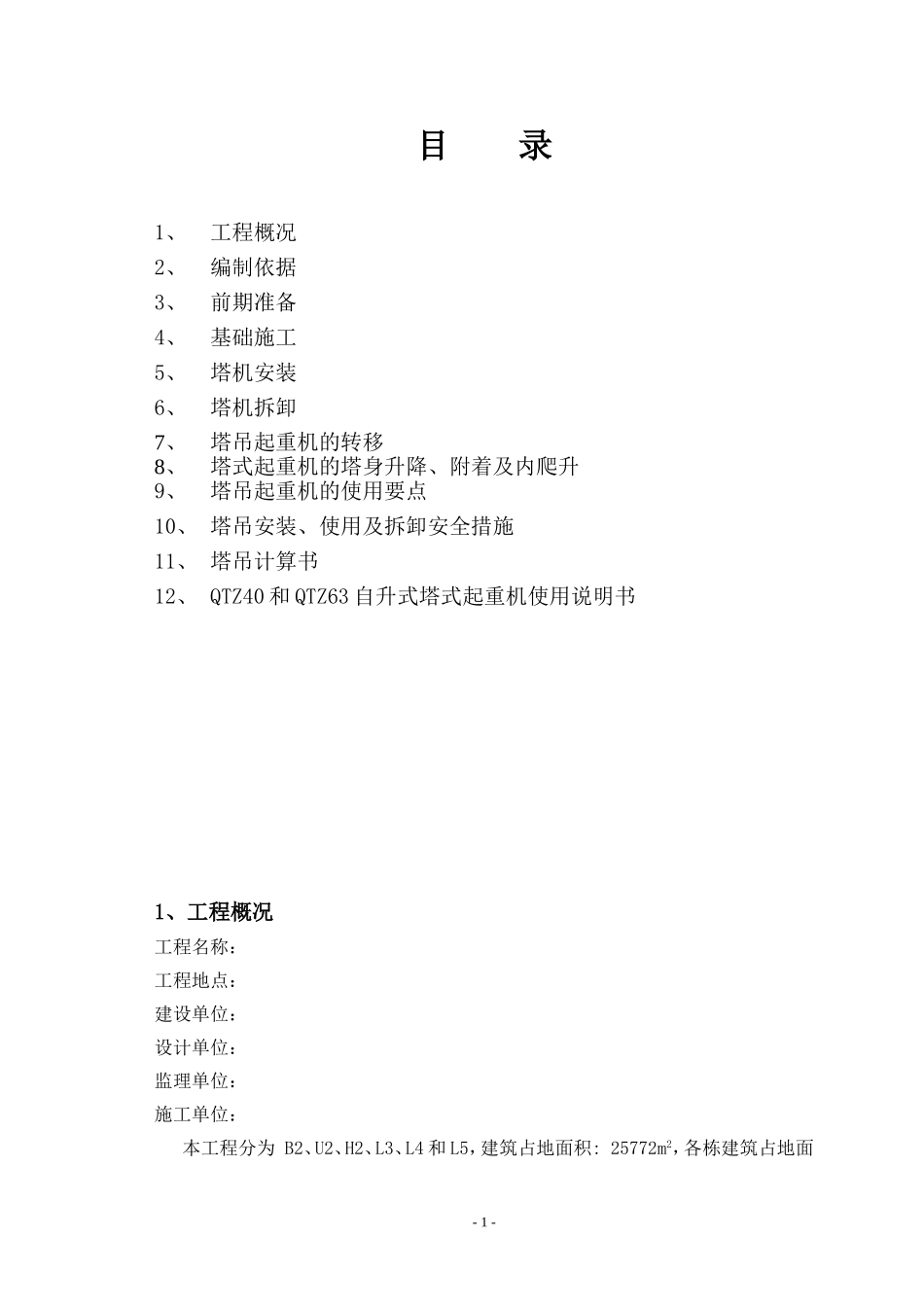

目录1、工程概况2、编制依据3、前期准备4、基础施工5、塔机安装6、塔机拆卸7、塔吊起重机的转移8、塔式起重机的塔身升降、附着及内爬升9、塔吊起重机的使用要点10、塔吊安装、使用及拆卸安全措施11、塔吊计算书12、QTZ40和QTZ63自升式塔式起重机使用说明书1、工程概况工程名称：工程地点：建设单位：设计单位：监理单位：施工单位：本工程分为B2、U2、H2、L3、L4和L5，建筑占地面积:25772m2，各栋建筑占地面-1-积:11592m2，总楼高:17m，层高8米/6米/4米，为地上二层，局部三层框架结构，基础型式:预应力混凝土管桩。2、编制依据XX新建工程建筑结构图纸QTZ40自升式塔式起重机安装使用说明书XX新建工程岩土工程勘察报告依相关的国家规范相关的当地政府部门规范3、前期准备⑴塔吊选型①南向长57m，东向长170m，长条型建筑物，计划采用一台QTZ40型塔吊和一台QTZ63（1＃、2#塔吊），臂长47m和55m，最大吊重4T和6T，端部最大吊重1T和1.5T，可以基本覆盖B2、U2、H2栋范围，其最大自由高度为31.5m，如下图：-2-⑵塔吊基础设计塔吊编号塔吊型号长宽高基础底标高1＃QTZ636000mm6000mm1350mm-3.0m2＃QTZ406000mm6000mm1050mm-3.0m备注:详见下图：1#塔吊基础尺寸及配筋详见下图：-3-1＃塔吊定位2＃塔吊定位2#塔吊基础尺寸及配筋详见下图：-4-⑶其它准备工作①塔吊专用电箱。为了满足塔吊正常工作，塔吊必须配用专用电箱，项目应根据塔吊的定位对塔机电箱合理布置，塔吊专用电箱距塔吊中心不得大于5米。②塔吊QTZ40正常工作所需的电容量为25.82KW。③提供场地，便于塔吊部件的摆放和汽车吊入场选位。④准备相应的钢筋及混凝土。⑤对塔吊基础区域进行钎探。⑥在塔吊安装当日，项目必须满足安装提出的现场施工条件并派专人负责联系。⑦对架空输电线或通讯线架设防护设置。⑧对拟进场安装的塔吊进行检查维修⑨对塔吊安装人员进行培训，持证上岗。4、基础施工①根据塔吊平面定位以及已引测完成的坐标基准点，完成各塔吊的现场定-5-位。②开挖塔吊基坑：根据塔吊基础尺寸，每个基坑坑底四周各放大50cm，塔吊基坑底部应为老土层，并进行相应的地基处理，基坑边坡按照1：1.5放坡。③塔吊基础素混凝土垫层：垫层素混凝土垫层标号C15，垫层要求平整，水平度控制在0.2%，混凝土垫层强度达到75%，方可进行基础预埋工序。④将接地电阻与预埋节焊接好，并将接地电阻的另一端插于土层里。⑤安放马镫、预埋螺栓，并用斜铁找平。预埋节檐口水平度控制在1‰内，达到要求后将马凳、斜铁及预埋节点焊好，以免由于后面工序的操作，动摇了已经调整好的水平度。⑥绑扎塔吊基础钢筋，并由质量管理部门做好过程控制、施工记录、质量验收；并报监理验收通过。⑦测量人员再次复核预埋节的水平度，水平度必须控制在规定的范围以内，作好测量记录。⑧浇筑混凝土，并捣实，在此过程中必须随时监测预埋节檐口水平度，如有变化，则随时进行调整，确保塔吊预埋节檐口水平。混凝土不得往一个方向浇注，以免动摇预埋节。⑨塔吊基础保养，作好混凝土强度报告。⑩当混凝土强度达到75%以上时，经质量、安全部门验收合格后方能安装塔机。5、塔机安装塔吊起重机的安装、拆除与转移1、塔式起重机安装前的基础准备塔吊起重机的混凝土基础应符合下列要求：(本案采用)a)混凝土强度等级不低于C30b)基础表面平整度允许偏差1/1000c)埋设件的位置、标高和垂直以及施工工艺符合出厂说明要求。当塔式起重机安装在建筑物基坑内底板上时，须参底板进行抗冲切强度计算，一般应加密纵横向配筋，并增加底板厚度。-6-当塔式起重机安装在坑侧支护结构上，必须对支护结构的强度和稳定性进行核算，如不满足安全要求，须对支护结构进行加固。当塔式起重机安装在坑侧土地面上时，安装地点须与基坑保持一定安全距离，并应对坑侧土体进行抗滑动、抗倾覆验算和抗整体滑动验算，如不满足安全要求，须采取支护措施或采用桩基础。塔式起重机的基础施工完毕，经验收合格后方可使用。2、塔式起重机的安装与拆除塔式起重机的安装方法根据起重机的结构型式、质量和现场的具体情况确定，一般有整体自立法、旋转起扳法、立装自升法三种。同一台塔式起重机的拆除方法和安装...
