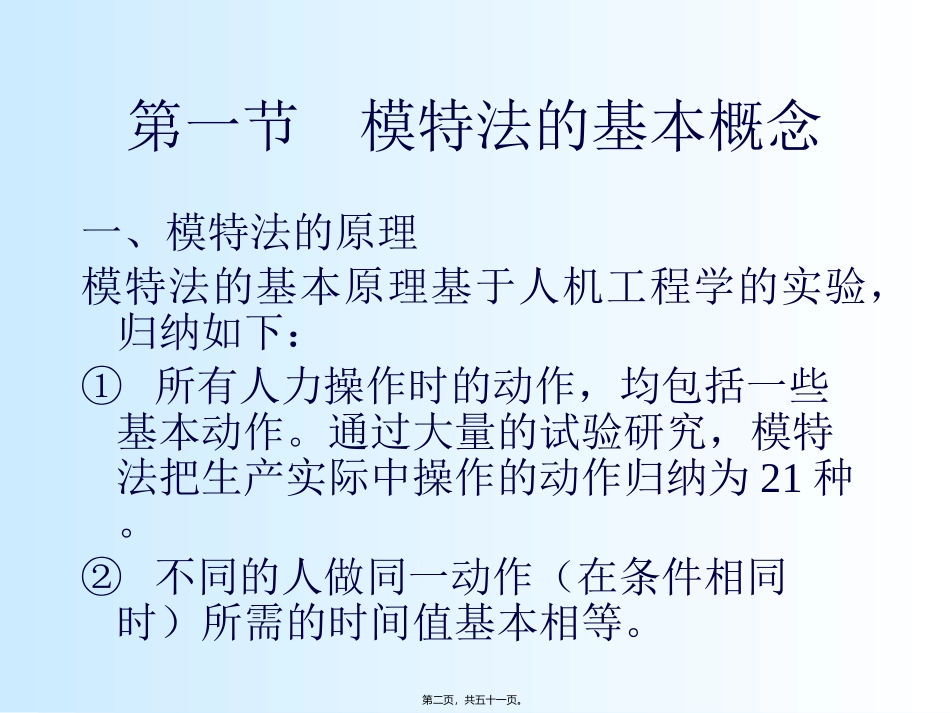

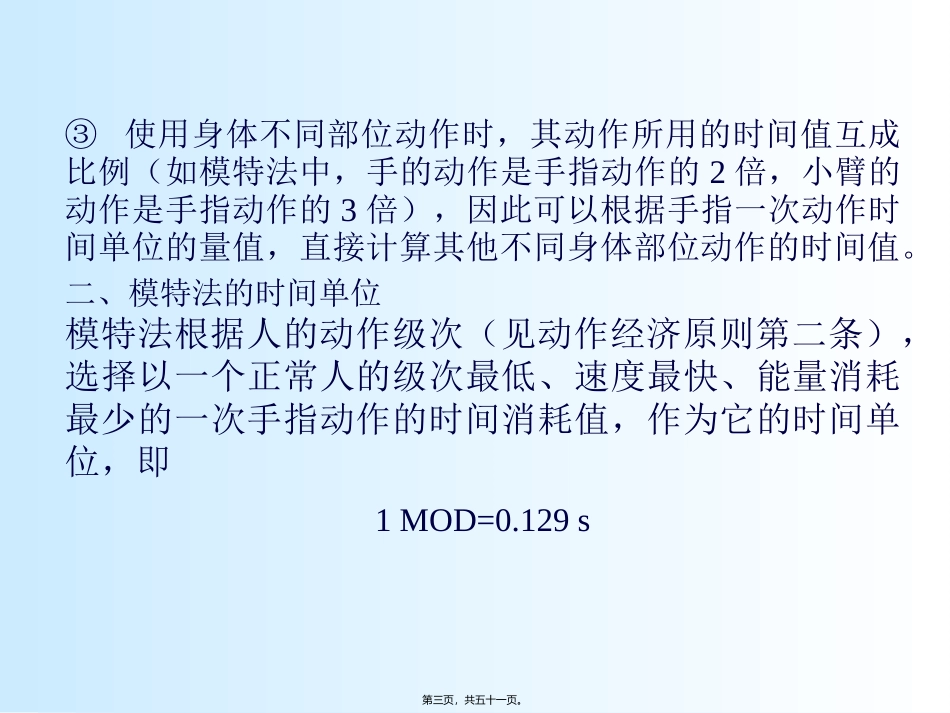

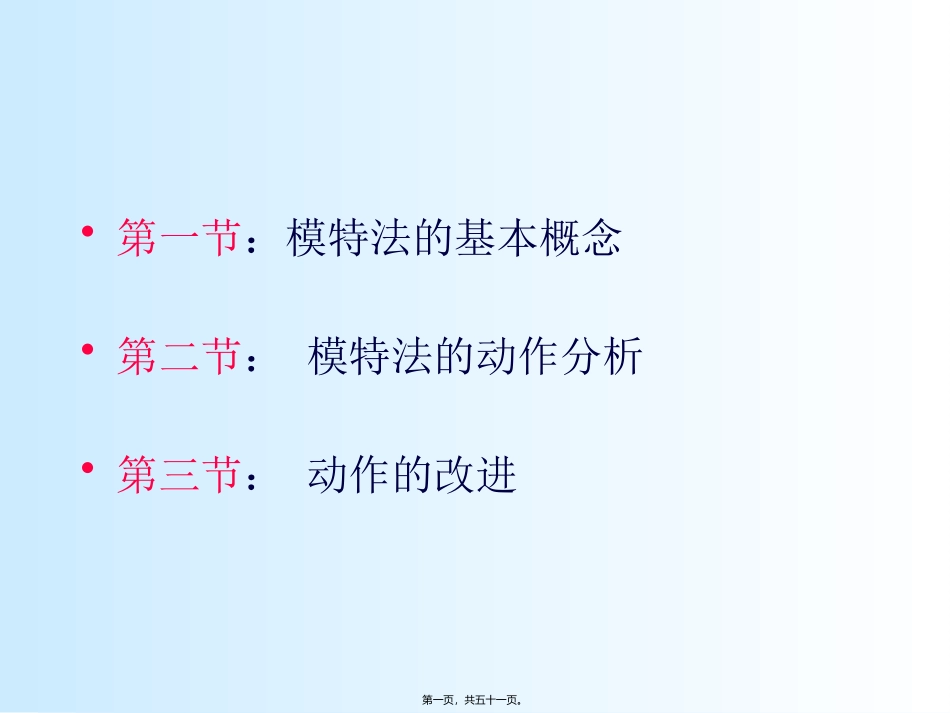

•第一节：模特法的基本概念•第二节：模特法的动作分析•第三节：动作的改进第一页，共五十一页。第一节模特法的基本概念一、模特法的原理模特法的基本原理基于人机工程学的实验，归纳如下：①所有人力操作时的动作，均包括一些基本动作。通过大量的试验研究，模特法把生产实际中操作的动作归纳为21种。②不同的人做同一动作（在条件相同时）所需的时间值基本相等。第二页，共五十一页。③使用身体不同部位动作时，其动作所用的时间值互成比例（如模特法中，手的动作是手指动作的2倍，小臂的动作是手指动作的3倍），因此可以根据手指一次动作时间单位的量值，直接计算其他不同身体部位动作的时间值。二、模特法的时间单位模特法根据人的动作级次（见动作经济原则第二条），选择以一个正常人的级次最低、速度最快、能量消耗最少的一次手指动作的时间消耗值，作为它的时间单位，即1MOD=0.129s第三页，共五十一页。模特法的21种动作都以手指动一次（移动约2.5cm）的时间消耗值为基准进行试验、比较，来确定各动作的时间值。三、模特法的动作分类及其代号1．动作分类及代号MOD法把动作分为21个，每个动作以代号、图解、符号、时间值表示。其动作的体系分类如下所示。第四页，共五十一页。MODAPTS基本体系和记号移动动作反射性动作放的动作移动动作终结动作胳膊的基本动作腿的动作结合动作现场的动作边看边抓的动作M1手指M2手M3下臂M4上臂M5肩膀(M1/2,M1,M2,M3)G0接触后抓G1抓在手里G3难抓的动作P0容易放的动作P2边看放1次P5边看放2次F3踩PedalW5步行L1重量要素E2眼R2改抓D3判断A4压力（按）C4回转B17弯曲起来S30坐起来MODAPTS的时间值是根据身体部位表现出动作时间的差异，它分为移动动作、结束动作、结合动作（其他动作），是以21个动作和8个时间值构成。第五页，共五十一页。MODAPTS基本图B17S30A4(独)W5P2(注意)F3P0不需要注意力的动作2-6KgL1G3(注意)需要注意力的动作G1R2C4(独)P5(注意)E2(独)D3(独)NoYes移动动作终结动作其他动作M1M2M3M4M51MOD=0.129Sec=0.00215分1Sec=7.75MOD1min=465MODG02.5cm5cm15cm30cm45cm第六页，共五十一页。2．动作分析使用的其他符号（1）延时BD表示另一只手进行动作时，这一只手什么动作也没有做，即停止状态。BD不给予时间值。（2）保持H表示用手拿着或抓着物体一直不动的状态。有时为了防止零件倒下，而用固定的工具也为H。H也不给予时间值。（3）有效时间UT指人的动作之外的机械或其他固有的加工时间。其有效时间要用计时仪表分别确定其时间值。例如用电板扳手拧摞母、焊锡、铆接铆钉、涂粘接剂等。在改善作业中，BD和H出现得越少越好。第七页，共五十一页。四、模特法的特点1．易懂、易学、易记（1）模特法将动作归纳为21种。（2）模特法把动作符号与时间值融为一体。•如G3表示复杂的抓取动作，而且也同时表示了3MOD=3×0.129s=0.387s。•如果是移动小臂去抓放在零件箱中的一个小螺钉（抓时要同时扒开周围的其他零件），在模特法中用M3G3表示，其中M3表示小臂的移动，G3表示复杂的抓取，M3G3时间值是6MOD（其中M3为3MOD，G3为3MOD）。因此，只要知道动作的符号，也就知道了时间值，所以，“一看就会了”。第八页，共五十一页。（3）在模特法的21种动作中，不同的时间值只有0，1，2，3，4，5，7，17，30共8个，而且都是整数。这样，只要有了动作表达式，就能用心算很快计算出动作的时间值。所以，“一记就牢”。2．实用（1）采用模特法不需测时，亦不要进行评比，就能根据其动作决定正常时间。因此，使用它来分析动作、评价工作方法、制定标准时间、平整流水线，都比其他PTS法容易，且见效快。第九页，共五十一页。（2）在实际使用中，还可以根据企业的实际情况，决定MOD的单位时间值的大小。如：1MOD=0.129s=0.00215min正常值，能量消耗最小动作时间1MOD=0.1s高效值，熟练工人的高水平动作时间值1MOD=0.143s包括恢复疲劳时间的10.75%在内的动作时间1MOD=0.12s快速值，比正常值快7%左右第十页，共五十一页。第二节模特法的动作分析一、基本动作——上肢动作1．移动动作在模特法中，根据使用的身体部位的不同，时间值分为五等：第十一页，共五十...
