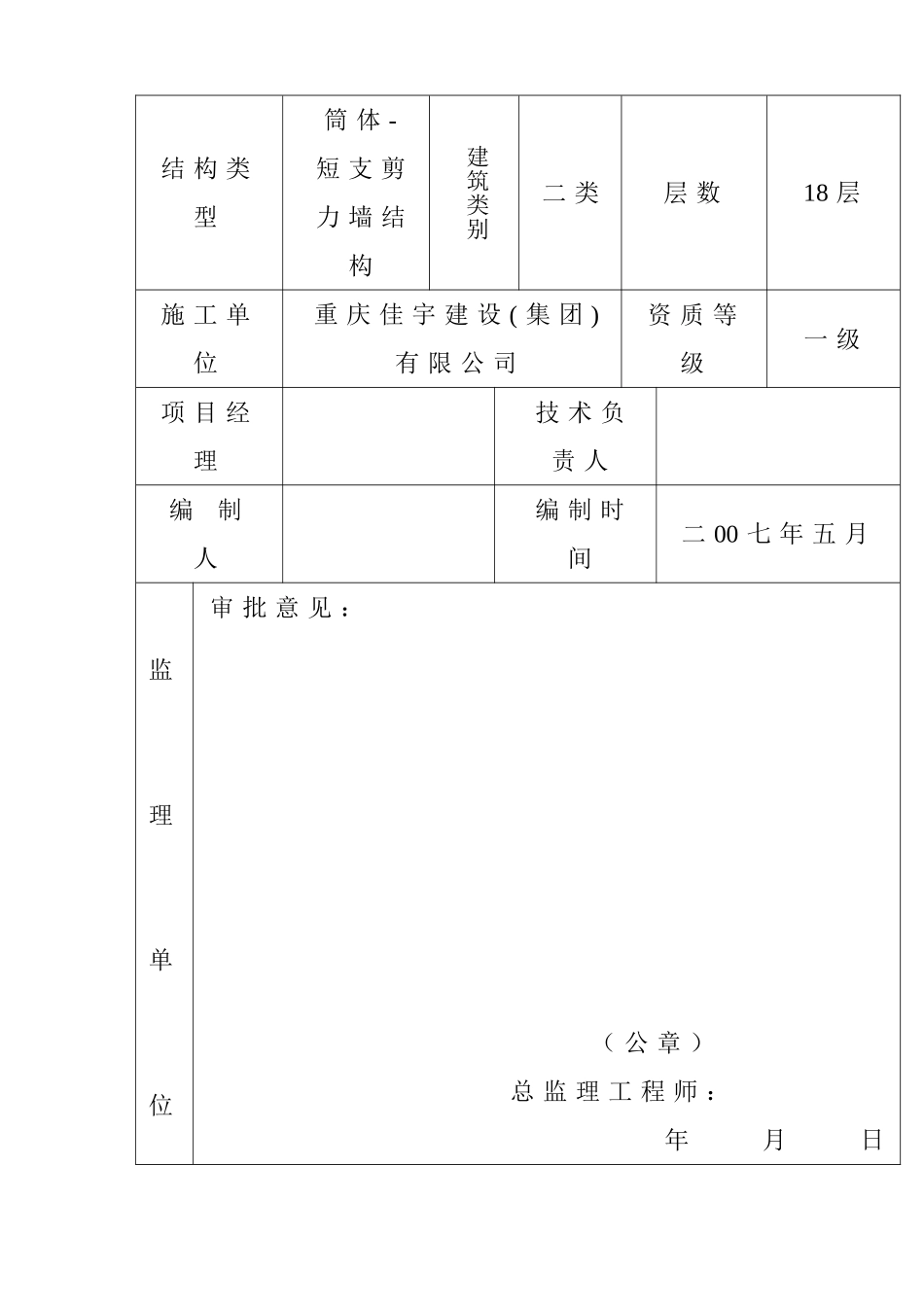

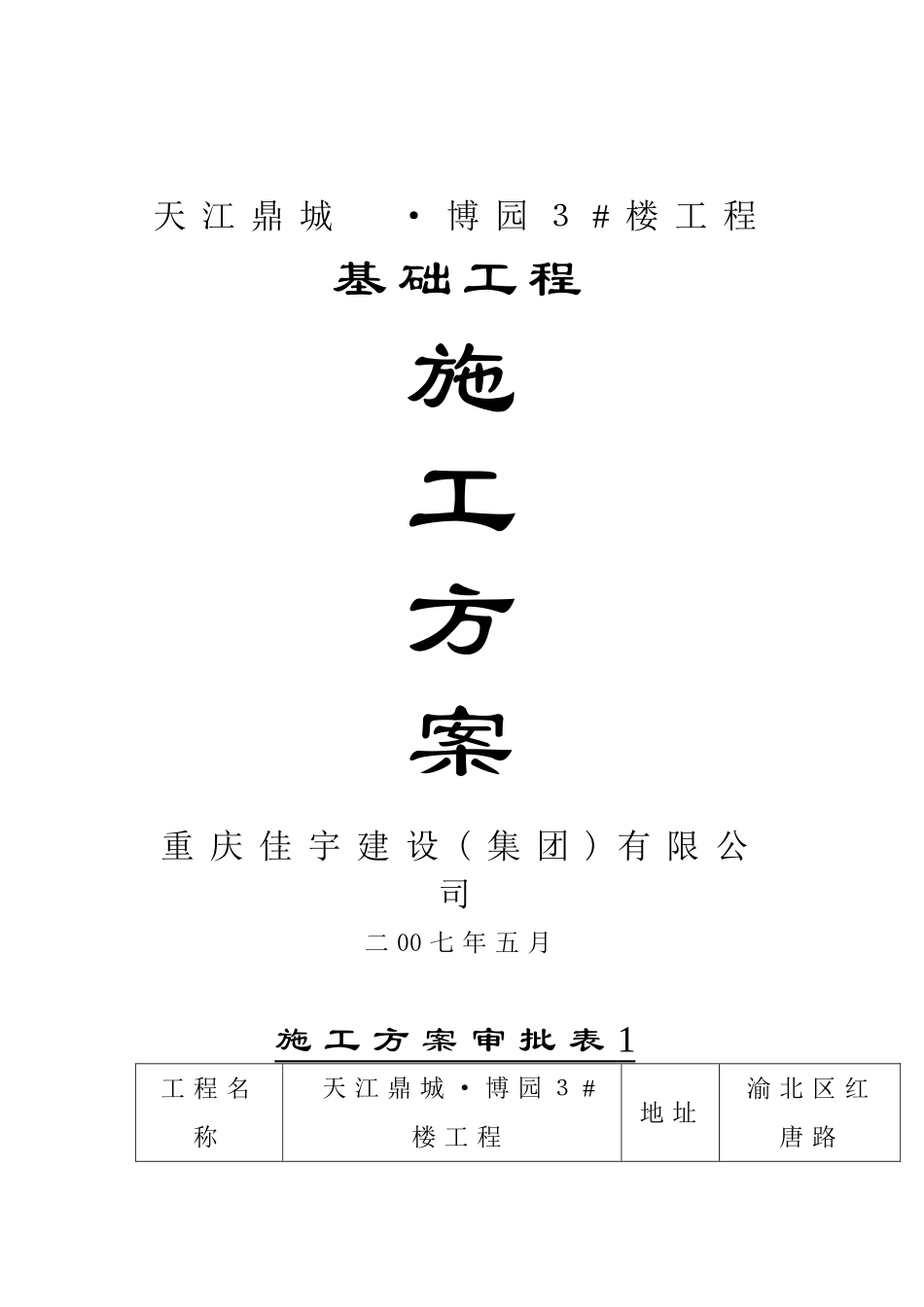

天江鼎城·博园３#楼工程基础工程施工方案重庆佳宇建设(集团)有限公司二00七年五月施工方案审批表1工程名称天江鼎城·博园３#楼工程地址渝北区红唐路结构类型筒体-短支剪力墙结构建筑类别二类层数18层施工单位重庆佳宇建设(集团)有限公司资质等级一级项目经理技术负责人编制人编制时间二00七年五月监理单位审批意见：（公章）总监理工程师：年月日建设单位审批意见：（公章）负责人：年月日施工方案审批表2工程名称天江鼎城·博园３#楼工程地址渝北区红唐路结构类型筒体-短支剪力墙结构建筑类别二类层数18层施工单位重庆佳宇建设(集团)有限公司资质等级一级执行部门技术部门审批意见：负责人：年月日安全部门审批意见：负责人：年月日安全部门审批意见：负责人：年月日目录序号内容页码一封面1二施工方案审批表12三施工方案审批表23四目录4五工程概况4六结构概况4七施工平面图4八施工进度计划5-11九主要施工方法及技术措施11-12十项目管理人员安排12十一劳动力安排12-13十二质量技术措施13-14十三安全技术措施14-16十四现场临时用电安全技术措施16-17十五文明施工措施17-19十六主要施工机具、办公配置及各种计划19-21十七工期保证措施21-25十八附图21-331.工程概况1.1.建筑概况1.1.1.本工程为重庆中关村实业发展有限责任公司开发高档住宅楼，位于重庆江北龙头寺公园旁集水景艺术、植物艺术为一体的天江鼎城·博园。1.1.2.该工程总高度52.95米，楼层为16~18层，局部18+1层;底层高为4.5米，其上住宅各层为2.9米;总建筑面积约20238.50平方米，其中地下189.56米,底层面积为1226.20平方米，建筑物总长94.5米，总宽27.65米。本工程由中煤国际工程集团重庆设计研究院设计。1.2.结构概况1.2.1.建筑±0.000＝264.500m以上结构以建筑中心电梯间组成剪力墙内筒体，外为短支-剪力墙结构，砼均为现浇商品砼。1.2.2.建筑±0.000以下，根据工程设计，该工程基础采用挖孔桩和筏板基础。地基持力层中等风化砂岩饱和单轴抗压强度标准值frc≥19.8OMPa；中等风化泥岩天然单轴抗压强度标准值frc≥4.40MPa。基础桩、承台及梁砼强度等级为C30商品砼，地下室底板为C30抗渗S8商品砼；地下通道和外墙为C40抗渗S8商品砼。1.3.施工条件该工程原建3#楼工程从基础至第一层（±0.000）钢筋砼部分需拆除和处理,基础深,地下水丰富,工程量大，施工难度较大。并且,新旧基础处理部分,设计单位还末出图。施工水电已由建设单位指定位置。2、施工平面图2.1.施工平面布置图（见附图1）结合工程特点，本着施工方便、安全、节约的原则，合理地布置施工道路、机械设备、生产、生活及办公临时设施和水电线路等，使整个施工现场符合安全文明施工的要求，在该工程北向单独设置生活区与施工现场分区布置。根据不同的施工阶段及时调整平面布置，做到现场大门处的平面布置图与实际平面布置保持一致。2.2.施工放线外控图和施工区段划分图（见附图2）3、施工进度计划(见附图3、4)4、主要施工方法及技术措施根据现行“建筑安装工程质量验评标准”、“建筑桩基技术规范、“砼结构工程施工及验收规范GB50204-2002”，设计图纸基础平面图、大样图、建设单位提供的原3#楼施工图，原建3#楼需要拆除钢筋砼实物为依据进行施工方案的编制。4.1.根据设计图基础平面及大样图上桩基及筒体筏板基础的平面布置及基础主设计说明，认真熟悉图纸搞好技术交底，精心组织，精心施工，加强管理，质量第一。作到现场指挥、管理人员心中有数，并作好施工前的机械设备、劳力、物资等后勤准备工作。4.2.施工顺序、工艺流程：平基→准备→测量放线→砌筑护壁或放坡→开挖土石方至设计深度→基坑交验→基坑钢筋及基础插筋→浇基础砼→收阶支模→浇收阶砼→砼养护→基础验收4.3.施工要求及技术措施：施工时必须认真按程序顺序进行，备齐技术资料，做好施工记录。按有关规范、规程、检查验收标准和设计施工图要求，建立好各个工序的施工管理制度、岗位责任制度、交接班制度、质量检查制度、设备和机具维护保养制度、安全用电及安全生产制度。做到事事有分工，人人有专责，使施工有秩序、有步骤地进行。4.4.施工前准备：5.4.1.根据施工现场实际情况，需要对现场原建至...
