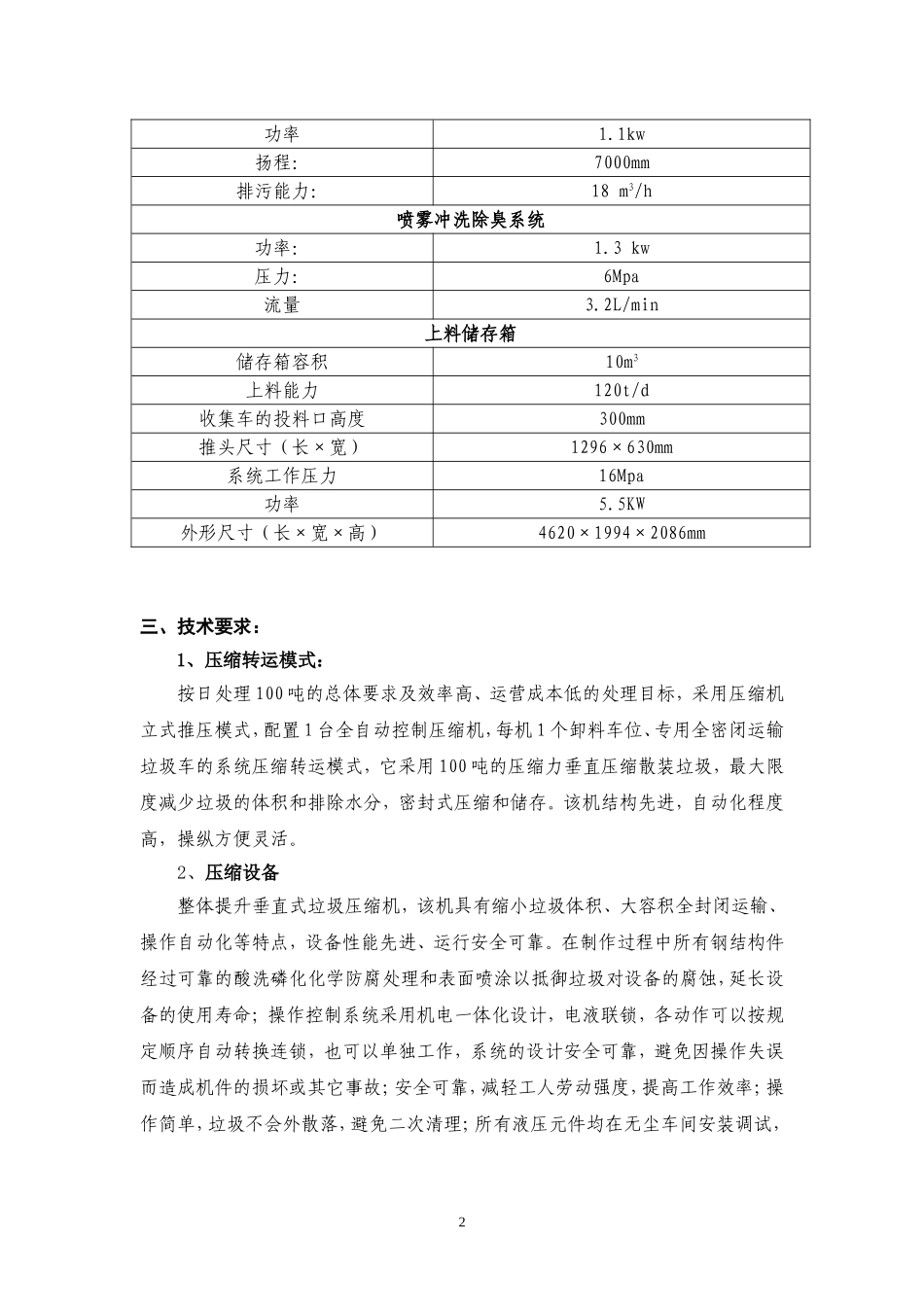

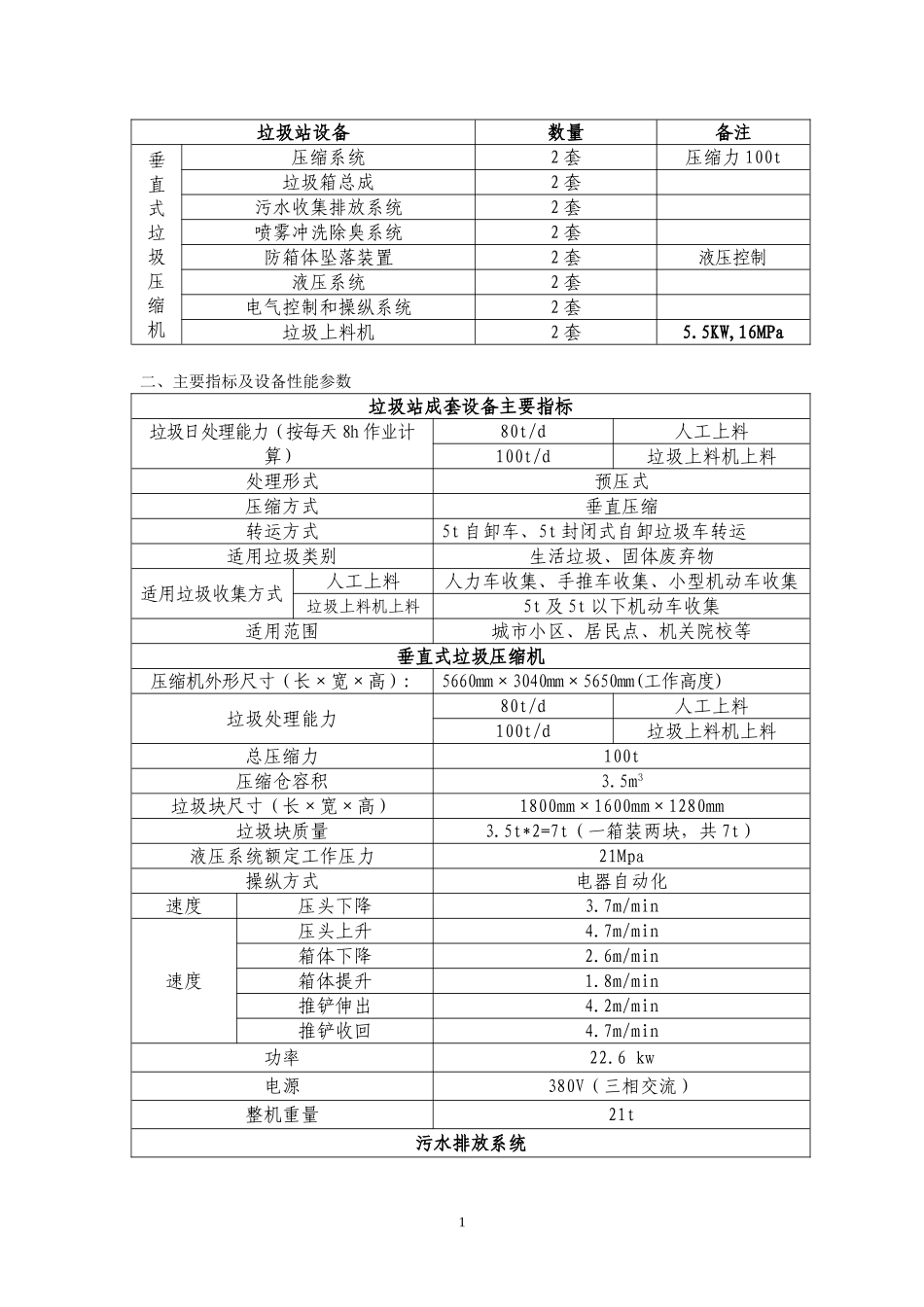

垃圾压缩中转站成套设备技术方案南充市高坪区城乡规划建设局二0一二年三月一、四柱垂直垃圾压缩中转站成套设备(技术方案)四柱垂直垃圾压缩中转站设备招标项目要求及技术参数一、垃圾站成套设备采购表,预算价格:垃圾站设备数量备注垂直式垃圾压缩机压缩系统2套压缩力100t垃圾箱总成2套污水收集排放系统2套喷雾冲洗除臭系统2套防箱体坠落装置2套液压控制液压系统2套电气控制和操纵系统2套垃圾上料机2套5.5KW,16MPa二、主要指标及设备性能参数垃圾站成套设备主要指标垃圾日处理能力(按每天8h作业计算)80t/d人工上料100t/d垃圾上料机上料处理形式预压式压缩方式垂直压缩转运方式5t自卸车、5t封闭式自卸垃圾车转运适用垃圾类别生活垃圾、固体废弃物适用垃圾收集方式人工上料人力车收集、手推车收集、小型机动车收集垃圾上料机上料5t及5t以下机动车收集适用范围城市小区、居民点、机关院校等垂直式垃圾压缩机压缩机外形尺寸(长×宽×高):5660mm×3040mm×5650mm(工作高度)垃圾处理能力80t/d人工上料100t/d垃圾上料机上料总压缩力100t压缩仓容积3.5m3垃圾块尺寸(长×宽×高)1800mm×1600mm×1280mm垃圾块质量3.5t*2=7t(一箱装两块,共7t)液压系统额定工作压力21Mpa操纵方式电器自动化速度压头下降3.7m/min速度压头上升4.7m/min箱体下降2.6m/min箱体提升1.8m/min推铲伸出4.2m/min推铲收回4.7m/min功率22.6kw电源380V(三相交流)整机重量21t污水排放系统1功率1.1kw扬程:7000mm排污能力:18m3/h喷雾冲洗除臭系统功率:1.3kw压力:6Mpa流量3.2L/min上料储存箱储存箱容积10m3上料能力120t/d收集车的投料口高度300mm推头尺寸(长×宽)1296×630mm系统工作压力16Mpa功率5.5KW外形尺寸(长×宽×高)4620×1994×2086mm三、技术要求:1、压缩转运模式:按日处理100吨的总体要求及效率高、运营成本低的处理目标,采用压缩机立式推压模式,配置1台全自动控制压缩机,每机1个卸料车位、专用全密闭运输垃圾车的系统压缩转运模式,它采用100吨的压缩力垂直压缩散装垃圾,最大限度减少垃圾的体积和排除水分,密封式压缩和储存。该机结构先进,自动化程度高,操纵方便灵活。2、压缩设备整体提升垂直式垃圾压缩机,该机具有缩小垃圾体积、大容积全封闭运输、操作自动化等特点,设备性能先进、运行安全可靠。在制作过程中所有钢结构件经过可靠的酸洗磷化化学防腐处理和表面喷涂以抵御垃圾对设备的腐蚀,延长设备的使用寿命;操作控制系统采用机电一体化设计,电液联锁,各动作可以按规定顺序自动转换连锁,也可以单独工作,系统的设计安全可靠,避免因操作失误而造成机件的损坏或其它事故;安全可靠,减轻工人劳动强度,提高工作效率;操作简单,垃圾不会外散落,避免二次清理;所有液压元件均在无尘车间安装调试,2确保系统的清洁,提高工作可靠性;本压缩机为固定方式,减小占地面积,提高中转效率。3.设备结构及原理型垂直式垃圾压缩机主要由压缩装置、垃圾储存箱总成、液压保险钩、挂箱装置等组成,后置固定式推出装置垂直式垃圾压缩机主要结构(1)压缩装置该装置是垃圾压缩机的主体,由立柱、立柱大梁、滑动式导向装置、压台及压缩油缸组成,大通径的压缩油缸直接安装在立柱大梁上,由液压油泵驱动,实现对垃圾的压缩及提升装车处理;压台四周设置有滑动式导向装置,对压缩工作进行导向保护。压台内置有挂箱机构,通过挂箱油缸驱动滑销实现了压台与垃圾储存箱之间的挂销、脱销。(2)垃圾储存箱总成:由垃圾箱、储存箱、推出箱三箱组成一体,中前闸门、各种油缸等组成,其作用是将压缩装置压缩成形的垃圾块,通过内置油缸的动作,进行移位、储存,以便继续进行下一块垃圾的压缩。(3)垃圾箱总成:3平时和压缩装置工作时安装在地下,节省占用空间。当压缩装置连续压好两块垃圾块需要装车时,可以实现整体提升,并满足与不同高度垃圾运输车的对接垃圾储存箱总成中的内置压台将压好的两块垃圾块同时推入垃圾运输车运出中转站,减少了运输车在运输过程中的等待时间。(4)液压保险杆:由保险杆油缸、连杆、保险钩等组成并安装在顶梁上,当垃圾储存箱整体提升到一定高度(装车、维修、保养...
