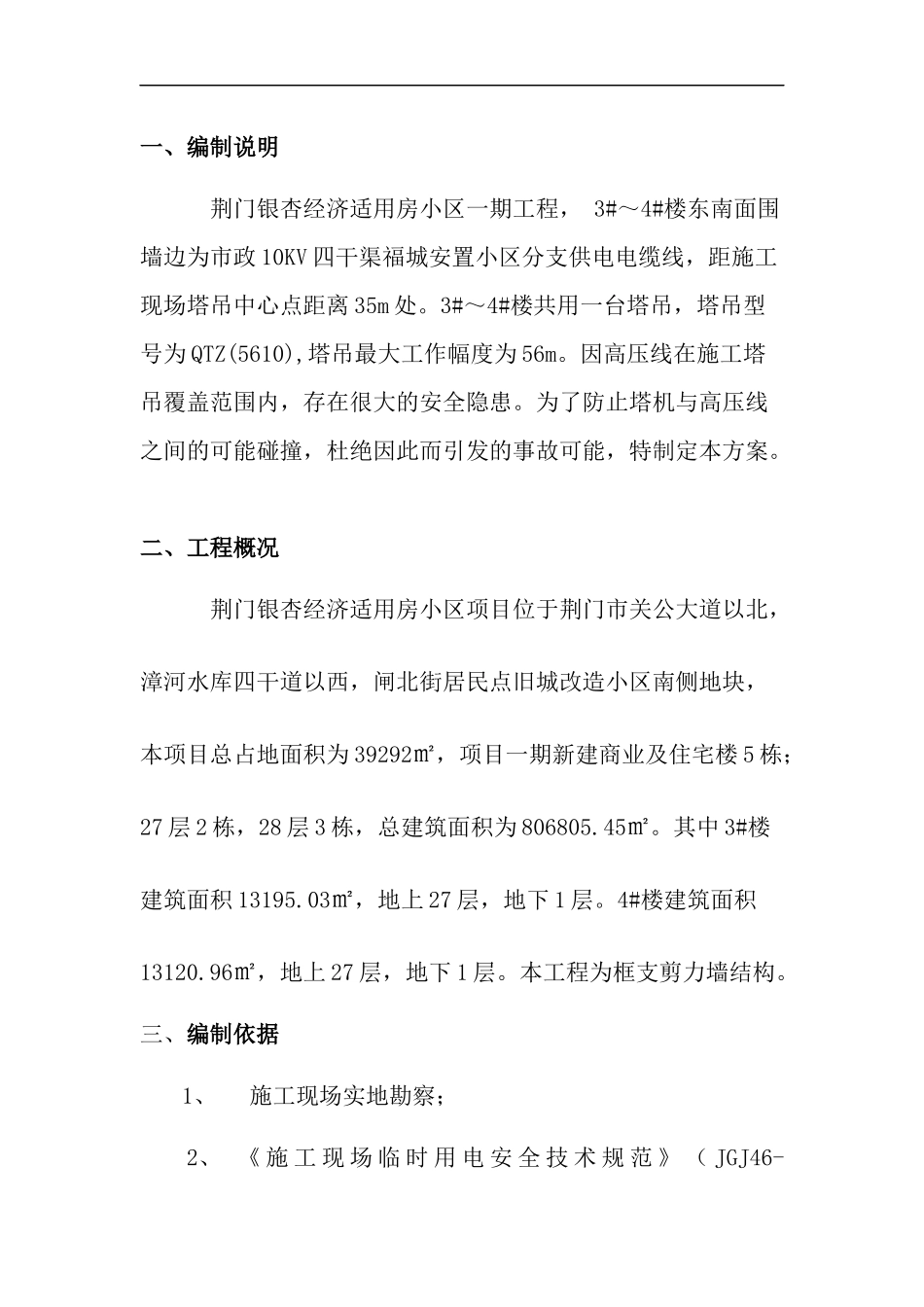

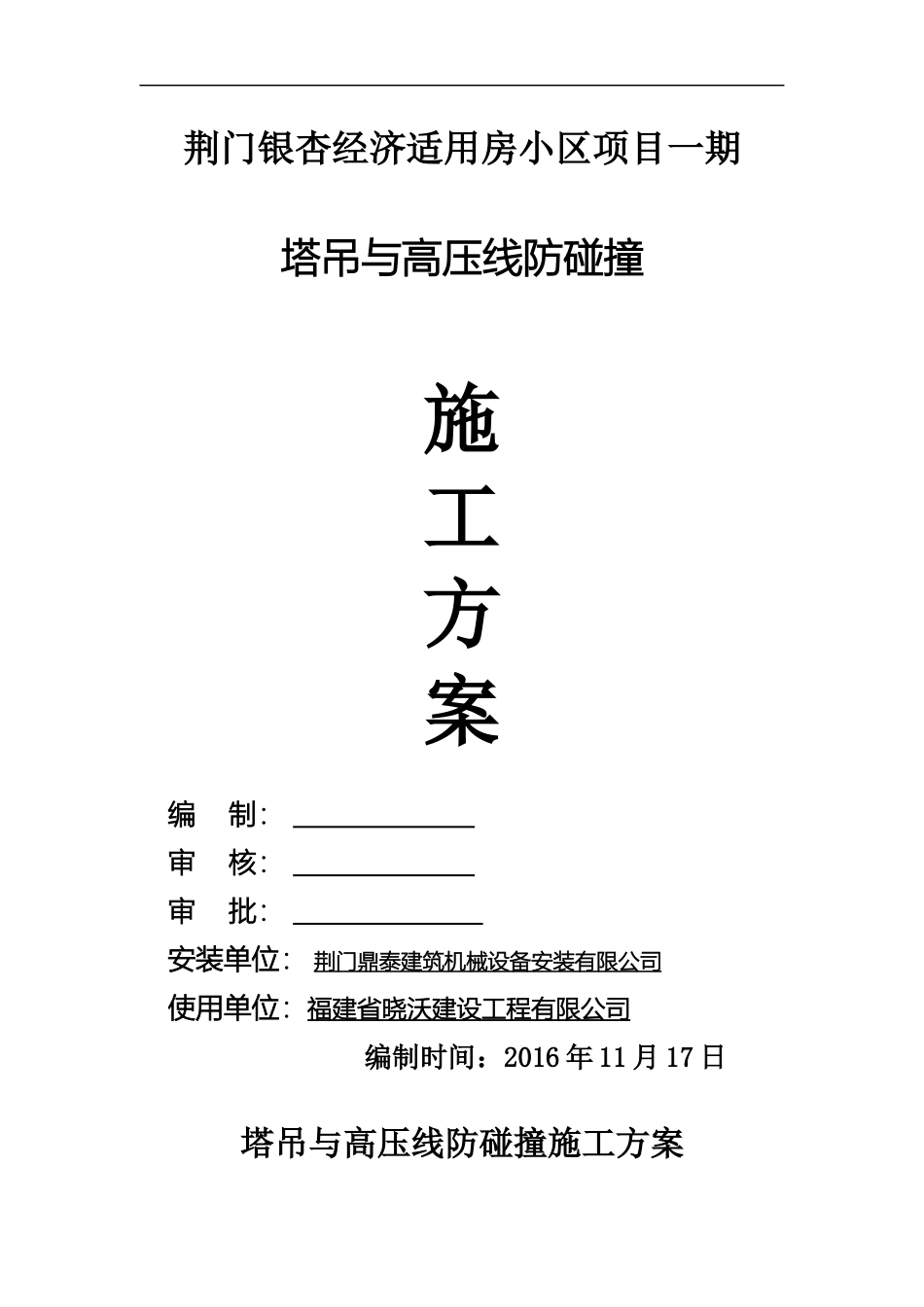

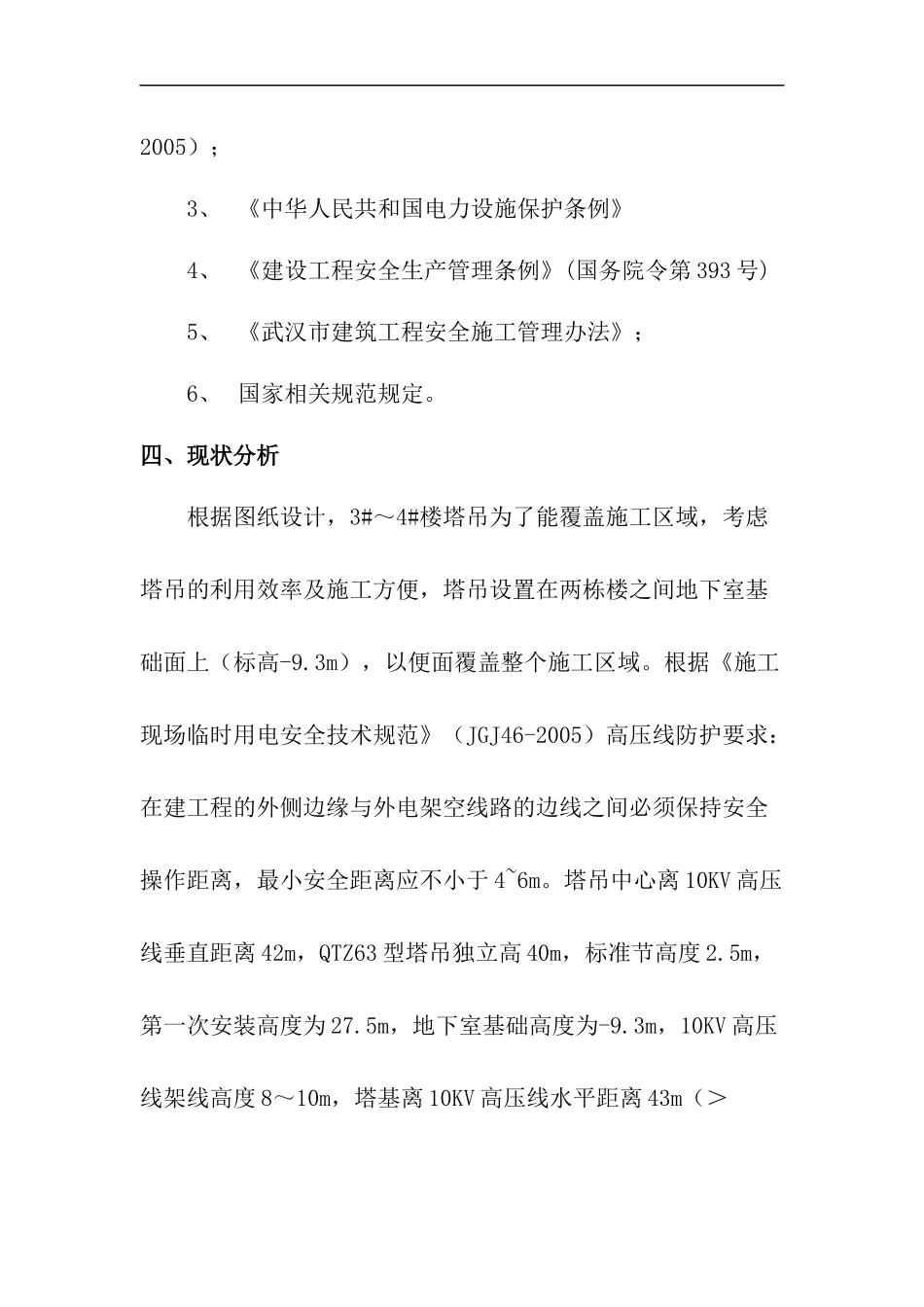

荆门银杏经济适用房小区项目一期塔吊与高压线防碰撞施工方案编制：审核：审批：安装单位：荆门鼎泰建筑机械设备安装有限公司使用单位：福建省晓沃建设工程有限公司编制时间：2016年11月17日塔吊与高压线防碰撞施工方案一、编制说明荆门银杏经济适用房小区一期工程，3#～4#楼东南面围墙边为市政10KV四干渠福城安置小区分支供电电缆线，距施工现场塔吊中心点距离35m处。3#～4#楼共用一台塔吊，塔吊型号为QTZ(5610),塔吊最大工作幅度为56m。因高压线在施工塔吊覆盖范围内，存在很大的安全隐患。为了防止塔机与高压线之间的可能碰撞，杜绝因此而引发的事故可能，特制定本方案。二、工程概况荆门银杏经济适用房小区项目位于荆门市关公大道以北，漳河水库四干道以西，闸北街居民点旧城改造小区南侧地块，本项目总占地面积为39292㎡，项目一期新建商业及住宅楼5栋；27层2栋，28层3栋，总建筑面积为806805.45㎡。其中3#楼建筑面积13195.03㎡，地上27层，地下1层。4#楼建筑面积13120.96㎡，地上27层，地下1层。本工程为框支剪力墙结构。三、编制依据1、施工现场实地勘察；2、《施工现场临时用电安全技术规范》（JGJ46-2005）；3、《中华人民共和国电力设施保护条例》4、《建设工程安全生产管理条例》(国务院令第393号)5、《武汉市建筑工程安全施工管理办法》；6、国家相关规范规定。四、现状分析根据图纸设计，3#～4#楼塔吊为了能覆盖施工区域，考虑塔吊的利用效率及施工方便，塔吊设置在两栋楼之间地下室基础面上（标高-9.3m），以便面覆盖整个施工区域。根据《施工现场临时用电安全技术规范》（JGJ46-2005）高压线防护要求：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，最小安全距离应不小于4~6m。塔吊中心离10KV高压线垂直距离42m，QTZ63型塔吊独立高40m，标准节高度2.5m，第一次安装高度为27.5m，地下室基础高度为-9.3m，10KV高压线架线高度8～10m，塔基离10KV高压线水平距离43m（＞6m），塔臂（第一次安装高度）与高压线高度距离8.2m（＞6m），均符合安全距离。另外，在塔吊伸臂旋转满圆内，如突遇停电，又刮起大风的特殊情况下，若塔吊正处在正常运行过程中，旋转机构因停电又不能立即采取制动措施；受风标效应的影响，伸臂继续随风向而旋转，极有可能造成吊索或吊物碰触高压线路的危险。为此，必须采取切实有效可行的防护措施。为了安全生产和塔吊的安全运行，确保正常供电和施工人员的人身安全，防止意外事故发生，制定了一套安全技术措施，以防接触电等安全事故发生。五、防护措施（一）塔机的限位措施按照《中华人民共和国电力设施保护条例》第十条（一）点规定：架空电力线路保护区：导线边线向外侧延伸所形成的两平行线内的区域，在一般地区各级电压导线的边线延伸距离如下：１－１０千伏５米３５－１１０千伏１０米１５４－３３０千伏１５米５００千伏２０米在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。参照以上这个国家标准，3#～4#楼塔机与10KV高压线之间现在保持的距离足以保证静态安全。由于架空高压线均在塔吊回转半径内，必须对塔吊进行严格控制限位措施。1、电子限位措施为满足日常施工需求，保证施工安全，塔机旋转方位采取固定，用电子限位器加以对旋转控制。为塔吊加设回转角度限位器，塔吊限位角度135度，保证起吊最远端与架空高压线的水平距离为10米。在此范围内可禁止塔吊大臂触碰高压线和从高压线上空通过所带来的影响均能符合《中华人民共和国电力行业标准》。2、机械限位措施由于电子限位器在失电状态下将失效，为避免在塔机使用过程中因停电导致限位失效，从而发生安全事故，所以在塔机转盘南北两边135度位置用直径12.5mm的钢丝绳卡住，将钢丝绳另一端固定在相应位置的塔机标准节上，并将塔机的起吊和旋转速度严格控制在最低速，从而可以避免在失电状态下，因电子限位器失效而产生的塔机自动旋转导致的安全事故。（二）安全运行措施1、严格控制塔吊在道路右侧（东半区）施工区域...
