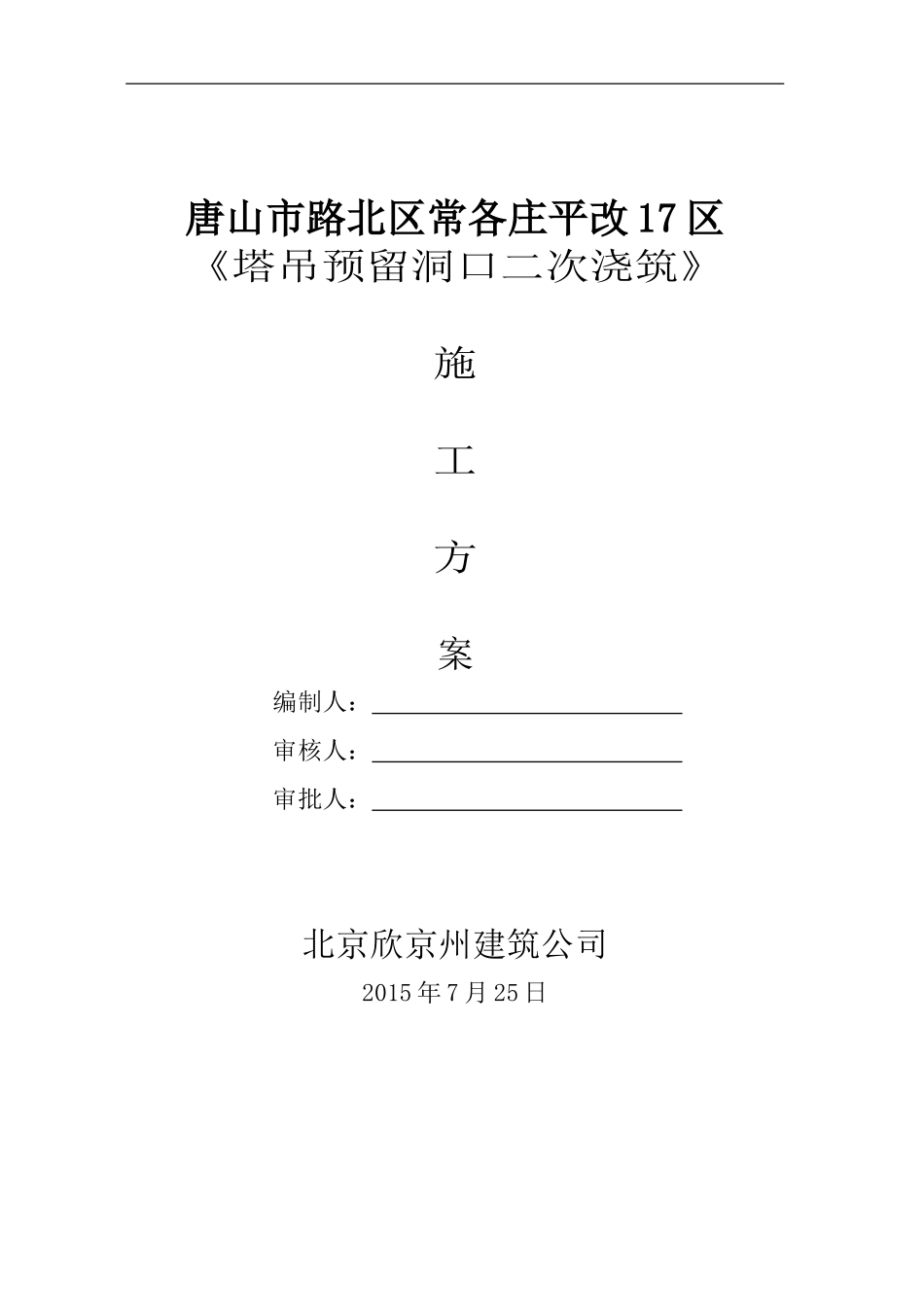

唐山市路北区常各庄平改17区《塔吊预留洞口二次浇筑》施工方案编制人：审核人：审批人：北京欣京州建筑公司2015年7月25日塔吊预留洞口二次浇筑施工方案目录一、工程概况……………………………………………………………2二、塔吊预留洞口位置情况.......................................................................2三、编制依据及参考资料...........................................................................3四、预留洞口后浇结构模板施工………………………………………4五、预留洞口钢筋绑扎...............................................................................6六、预留洞口结构砼施工………………………………………………6七、成品保护和安全措施.………………………………………………9八、注意事项……………………………………………………………10九、塔吊基础部位剖面图………………………………………………11一、工程概况本工程为唐山市常各庄平改17区工程，位于唐山市南新道与站前路交叉口西南侧,路北区常各庄村。该地块由住宅楼1702楼至1707楼、17S1楼，地下车库、和二层商业组成。开工日期为2013年8月26日，竣工日期为2015年11月15日。1.1主楼采用钢筋混凝土剪力墙结构，筏板基础；地下车库采用钢筋混凝土框架结构，独立基础。基础持力层为第4层细沙320kpa。楼盖形式为全现浇钢筋混凝土梁板结构。设计基准期、结构设计使用年限均为50年。本工程人民防空地下室的设防标准为甲类核5级。1.2自然条件，抗震设防裂度为八度，抗震设防分类为丙类。抗震等级地下一层以上二级，地下二层三级。地基基础设计等级为乙级.建筑场地类别为二类.场地内地下水位埋深9.4-13.5米，抗浮设计水位自然地面以下8米，本工程人民防空地下室的设防标准为甲类核6、常6级。1.3钢筋混凝土工程，混凝土强度等级：基础垫层为C15；主楼墙-2～2层为C40，主楼墙≥3层、地下室筏板及车库顶板、基础梁、各层梁1塔吊预留洞口二次浇筑施工方案板、坡道、楼梯均为C30。过梁、圈梁、构造柱及其他为C20；地下基础底板及车库顶板，包括梁、地下室外墙、地下室室外水池、水箱自防水钢筋砼抗渗等级P6。钢筋种类：HPB300Ⅰ级钢筋，HRB335Ⅱ级钢筋，HRB400Ⅲ级钢筋。1.4总建筑面积99492.35平方米，地上78274.91平方米，地下21217.44平方米。其中地下人防建筑面积11933.66平方米。1.5建筑层数：住宅地上28层地下2层（其中住宅楼1702楼至1707楼地下二层、地下车库为人防工程）。1.6参建单位建设单位：唐山新天地美域房地产开发有限公司设计单位：中鼎纪元（北京）国际工程设计有限公司监理单位：北京方圆监理有限公司（人防工程监理单位：唐山华拓工程项目管理有限公司）施工单位：北京市欣京州建筑公司二、塔吊预留洞口位置情况根据建筑特征和施工现场实际地理情况限制，本工程3#4#6#7#楼施工塔吊，为了满足结构施工需安装在主楼南侧，塔基位置不影响结构，塔吊基础坐落在基础筏板以下500范围内，顾基础筏板及车库顶板塔吊位置设置后浇预留洞口，用于安装4台塔吊。三、编制依据及参考资料1、施工现场总平面规划图2、《混凝土结构工程施工质量验收规范》GB50204--2002（2011年版）3、地库、主楼结构施工图纸4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011年版）5、《地下工程防水技术规范》GB50108-20086、《人民防空地下室设计规范》GB50038-20052塔吊预留洞口二次浇筑施工方案四、塔吊预留洞后浇混凝土模板施工1、预留洞口的结构处理1.1本工程基础筏板及车库顶板均设置了后浇构件，为了车库顶板结构支撑体系的安全，预留洞口部位模板采用独立支撑体系，不影响主体结构模板的安拆，顶板结构采用钢管支撑间距1000扣件式钢管支撑体系，设计间距模数为1000，所用15厚复合胶合板、宽度1220，在预留洞口后浇四周各有1220宽度模板伸入原已浇筑部位，可保证预留洞口后浇部位四周模板支撑拆除后有1220宽度钢筋砼受预留洞口后浇结构支撑体系支撑。1.2顶板预留洞口外侧混凝土浇筑后，预留洞处需采取防护措施进行保护，并且不能随意挪动。一防止预留洞口的钢筋变形或受到破坏，...
