塑编袋技术规格书VIP免费

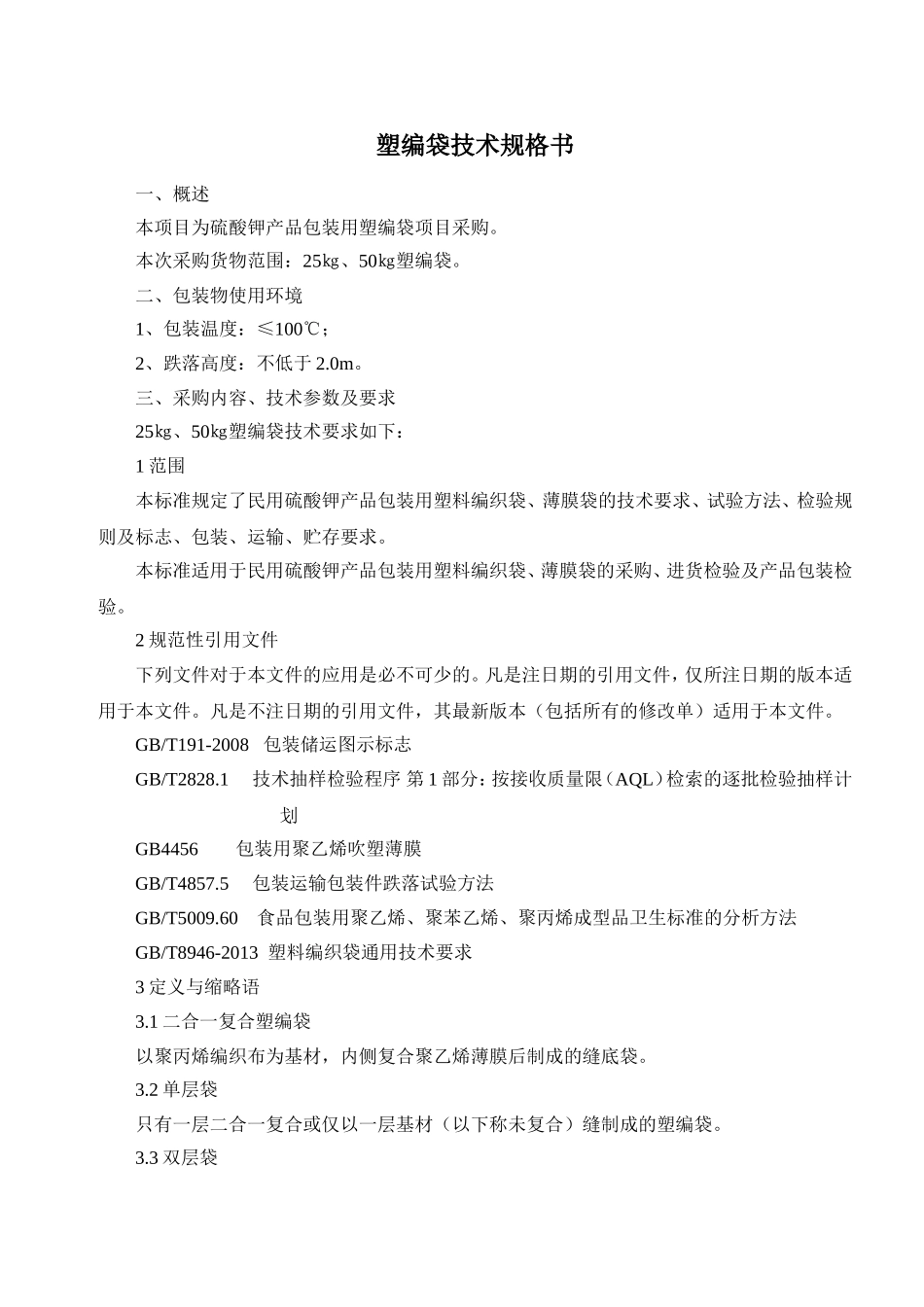

塑编袋技术规格书一、概述本项目为硫酸钾产品包装用塑编袋项目采购。本次采购货物范围：25㎏、50㎏塑编袋。二、包装物使用环境1、包装温度：≤100℃；2、跌落高度：不低于2.0m。三、采购内容、技术参数及要求25㎏、50㎏塑编袋技术要求如下：1范围本标准规定了民用硫酸钾产品包装用塑料编织袋、薄膜袋的技术要求、试验方法、检验规则及标志、包装、运输、贮存要求。本标准适用于民用硫酸钾产品包装用塑料编织袋、薄膜袋的采购、进货检验及产品包装检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191-2008包装储运图示标志GB/T2828.1技术抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB4456包装用聚乙烯吹塑薄膜GB/T4857.5包装运输包装件跌落试验方法GB/T5009.60食品包装用聚乙烯、聚苯乙烯、聚丙烯成型品卫生标准的分析方法GB/T8946-2013塑料编织袋通用技术要求3定义与缩略语3.1二合一复合塑编袋以聚丙烯编织布为基材，内侧复合聚乙烯薄膜后制成的缝底袋。3.2单层袋只有一层二合一复合或仅以一层基材（以下称未复合）缝制成的塑编袋。3.3双层袋在单层袋内部再衬一层聚乙烯吹塑薄膜袋。其中外层袋简称外袋，内衬聚乙烯吹塑薄膜袋简称内袋。4袋型、品种及规格4.1.1袋型：敞口袋。4.1.2品种：复合单层袋、复合双层袋。5技术要求5.1材质5.1.1所用原材料均为新料。5.1.2耐热性：包装袋承受的产品的最高温度不低于60℃。5.1.3耐寒性：包装袋承受的产品的最低温度不高于—30℃。5.1.4抗老化：满足不在阳光照晒下存储时间不小于12个月。5.2外观5.2.1PE内袋表1PE内袋外观质量项目要求外观平整、厚度均匀，无缺损，不得有对使用有碍的气泡、穿孔、水纹、暴筋、塑化不良、鱼眼僵块等疵病。感官色泽正常，无异味、异嗅、异物。袋底热合袋底热合应牢固。小袋热合线距底边（10±2）㎜，热合线宽度（2～3）㎜；大袋采用烫底热合。5.2.2复合塑料编织袋表2复合塑料编织袋外观质量项目要求感官经、纬线分布均匀，色泽一致，颜色为乳白色，并带有光泽，无异味，无杂质。断丝同一地点经、纬之和断丝少于3根。稀档间隔100㎜内，经、纬丝断、缺不超过2根。褶皱宽度3㎜，长度100㎜的折叠不多于3处。清洁由油或其它原因造成的100㎜²以下的明显污点不多于3处；100㎜²以上的明显油污不允许有。复合圆筒袋双面复合时，双面各应大于基材宽度（5~10）㎜，且无明显脱落、气孔及硬块。切边保证不散边、无粘结碎料。袋两侧折边线保持平行且与切线垂直。复合袋翻袋袋两侧折边保持平行，不得出现M边现象。折边线距袋边50㎜。缝合不允许出现脱针、断线、未缝住卷折和袋子偏斜现象，缝底线与袋两侧折边保持垂直。因缝制出现袋两侧折边偏斜长度不允许大于5㎜。印刷字迹清楚、油墨均匀、印刷颜色不得有深浅不一致的地方，附着力强，手抹不掉色。粘连不允许有。5.3允许偏差表3项目允许偏差长度，㎜-5~+10宽度，㎜-5~+10经、纬密度，根/100㎜-1单位面积质量，g/㎡-4～+4复合膜厚度，㎜-0.002~+0.0026材质物理机械性能6.1PE内衬袋所用材质物理机械性能表4项目指标厚度（㎜）0.35±0.002单重（g/㎡）32±2拉伸强度（纵、横向）Mpa≥12断裂伸长率（纵、横向）%≥150冲击强度不破裂6.2复合塑编袋所用材质物理机械性能表5复合塑编袋所用材质物理机械性能项目要求线密度tex(g/km)经密度×纬密度根/100㎜拉伸负荷，N/50㎜经向≥700纬向≥700边向≥650缝底向≥350断裂伸长率%径向≥15纬向≥15聚乙烯覆膜厚度㎜单重g/㎡剥离力N/30㎜3.0复合编织布单重g/㎡耐热性无粘着、熔痕等异常情况7缝制7.1缝制方式：平口缝底袋（见图1~图2）。aabba——有效长度，㎜。a——有效长度，㎜。b——有效宽度，㎜。b——有效宽度，㎜。c——底边与缝线间距离c——底边与缝线间距离图1单层缝底袋图2双层缝底袋7.2缝制要求7.2.1内袋热合内袋在距底边（10±2）㎜处热合，热合线宽度为（2~3）㎜，热合应均匀、牢固。7.2.2缝线和针距要求包装袋袋底缝线采用29.5tex×3×3原白色涤纶线，针...
