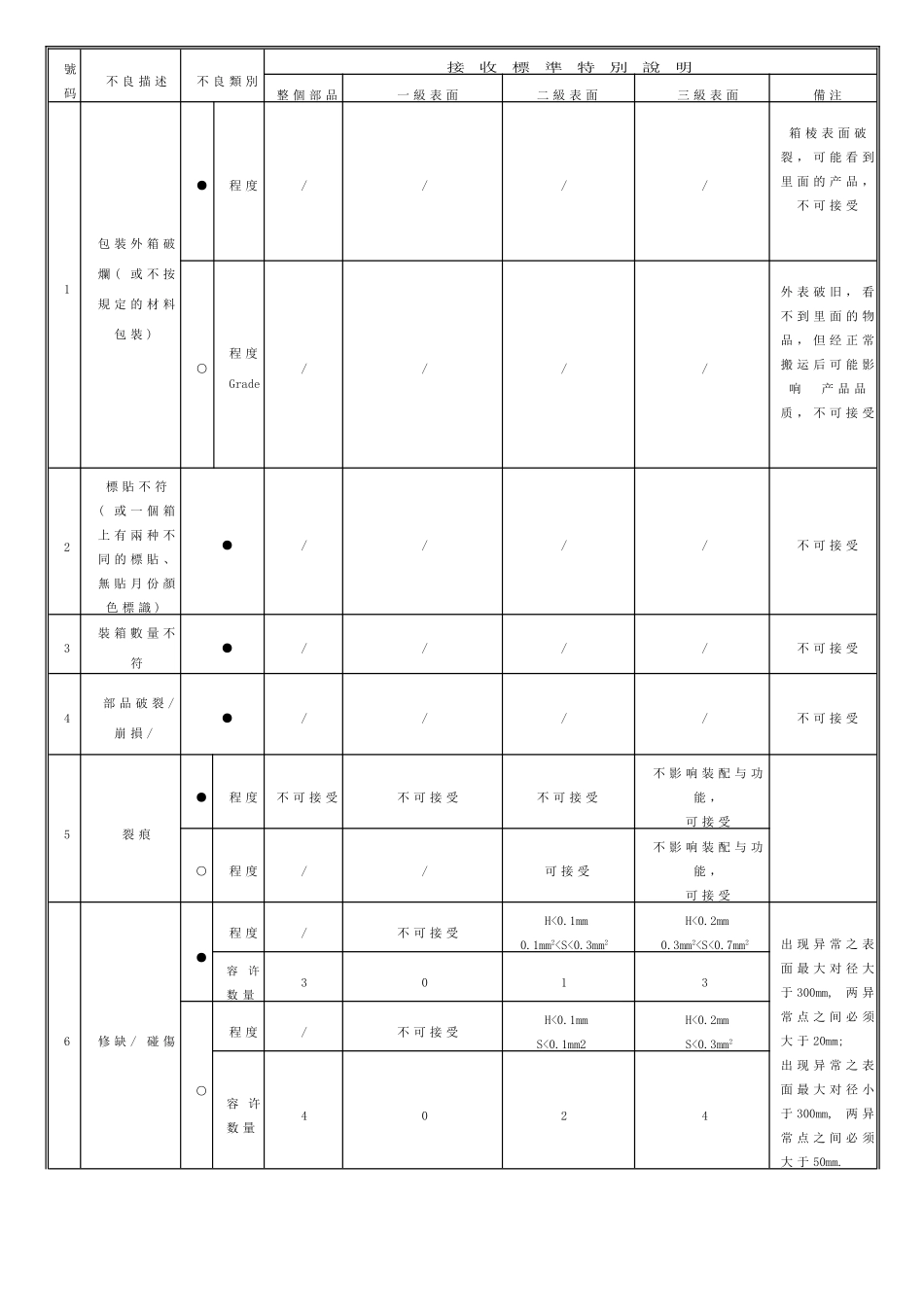

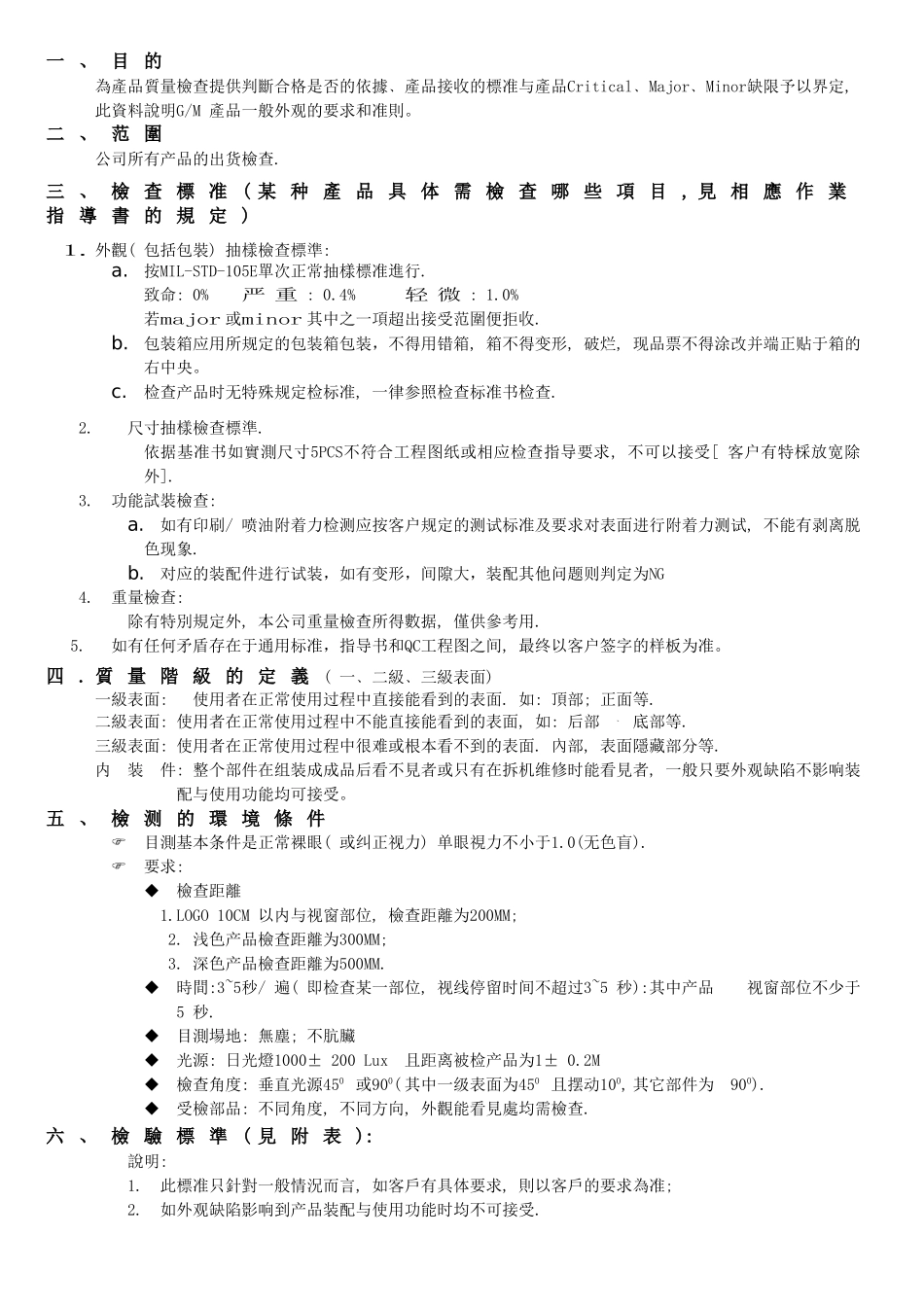

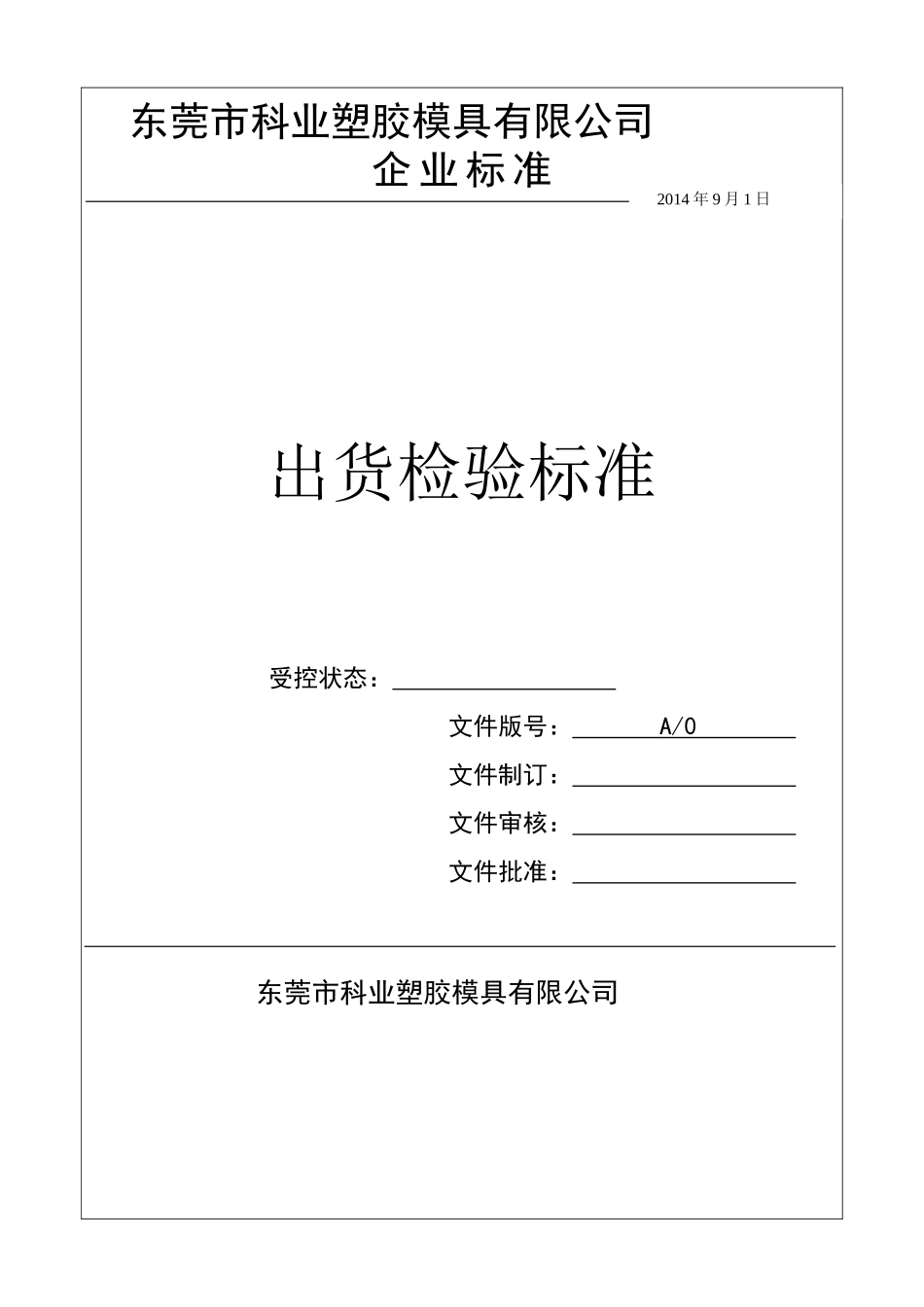

东莞市科业塑胶模具有限公司企业标准出货检验标准受控状态：文件版号：A/0文件制订：文件审核：文件批准：东莞市科业塑胶模具有限公司2014年9月1日一、目的為產品質量檢查提供判斷合格是否的依據﹑產品接收的標准与產品Critical﹑Major﹑Minor缺限予以界定,此資料說明G/M產品一般外观的要求和准則。二、范圍公司所有产品的出货檢查.三、檢查標准(某种產品具体需檢查哪些項目,見相應作業指導書的規定)1.外觀(包括包裝)抽樣檢查標準:a.按MIL-STD-105E單次正常抽樣標准進行.致命:0%严重:0.4%轻微:1.0%若major或minor其中之一項超出接受范圍便拒收.b.包装箱应用所规定的包装箱包装，不得用错箱,箱不得变形,破烂,现品票不得涂改并端正贴于箱的右中央。c.检查产品时无特殊规定检标准,一律参照检查标准书检查.2.尺寸抽樣檢查標準.依据基准书如實測尺寸5PCS不符合工程图纸或相应检查指导要求,不可以接受[客户有特棌放宽除外].3.功能試裝檢查:a.如有印刷/喷油附着力检测应按客户规定的测试标准及要求对表面进行附着力测试,不能有剥离脱色现象.b.对应的装配件进行试装，如有变形，间隙大，装配其他问题则判定为NG4.重量檢查:除有特別規定外,本公司重量檢查所得數据,僅供參考用.5.如有任何矛盾存在于通用标准，指导书和QC工程图之间,最终以客户签字的样板为准。四.質量階級的定義(一﹑二級﹑三級表面)一級表面:使用者在正常使用过程中直接能看到的表面.如:頂部;正面等.二級表面:使用者在正常使用过程中不能直接能看到的表面,如:后部`底部等.三級表面:使用者在正常使用过程中很难或根本看不到的表面.內部,表面隱藏部分等.内装件:整个部件在组装成成品后看不見者或只有在拆机维修时能看見者,一般只要外观缺陷不影响装配与使用功能均可接受。五、檢测的環境條件目測基本条件是正常裸眼(或纠正视力)单眼視力不小于1.0(无色盲).要求:檢查距離1.LOGO10CM以内与视窗部位,檢查距離为200MM;2.浅色产品檢查距離为300MM;3.深色产品檢查距離为500MM.時間:3~5秒/遍(即检查某一部位,视线停留时间不超过3~5秒):其中产品视窗部位不少于5秒.目測場地:無塵;不肮臟光源:日光燈1000±200Lux且距离被检产品为1±0.2M檢查角度:垂直光源450或900(其中一级表面为450且摆动100,其它部件为900).受檢部品:不同角度,不同方向,外觀能看見處均需檢查.六、檢驗標準(見附表):說明:1.此標准只針對一般情況而言,如客戶有具体要求,則以客戶的要求為准;2.如外观缺陷影响到产品装配与使用功能时均不可接受.號码不良描述不良類別接收標準特別說明整個部品一級表面二級表面三級表面備注1包裝外箱破爛(或不按規定的材料包裝)●程度////箱棱表面破裂，可能看到里面的产品，不可接受○程度Grade////外表破旧，看不到里面的物品，但经正常搬运后可能影响产品品质，不可接受2標貼不符(或一個箱上有兩种不同的標貼、無貼月份顏色標識)●////不可接受3裝箱數量不符●////不可接受4部品破裂/崩損/●////不可接受5裂痕●程度不可接受不可接受不可接受不影响装配与功能，可接受○程度//可接受不影响装配与功能，可接受6修缺/碰傷●程度/不可接受H<0.1mm0.1mm20.15mmL>6.5mm不可接受Rej.W>0.2mmL>10mm不可接受Re不影响装配与功能，可接受1.需进入第二工序，则按第二工序要求进行判定;2.原则上此异常需在新品开发时要求客户签样承认.○程度/W<0.1mmL<6.5mm可接受(表面积小于或等于900mm2)可接受(表面积大于900mm2)W<0.2mmL<10mm可接受(表面积小于或等于900mm2)可接受(表面积大于900mm2)不影响装配与功能，可接受8發白或頂白●程度0.08mm2L/500不接受>L/300不接受不影響裝配与功能,...
