塑胶各种不良分析VIP免费

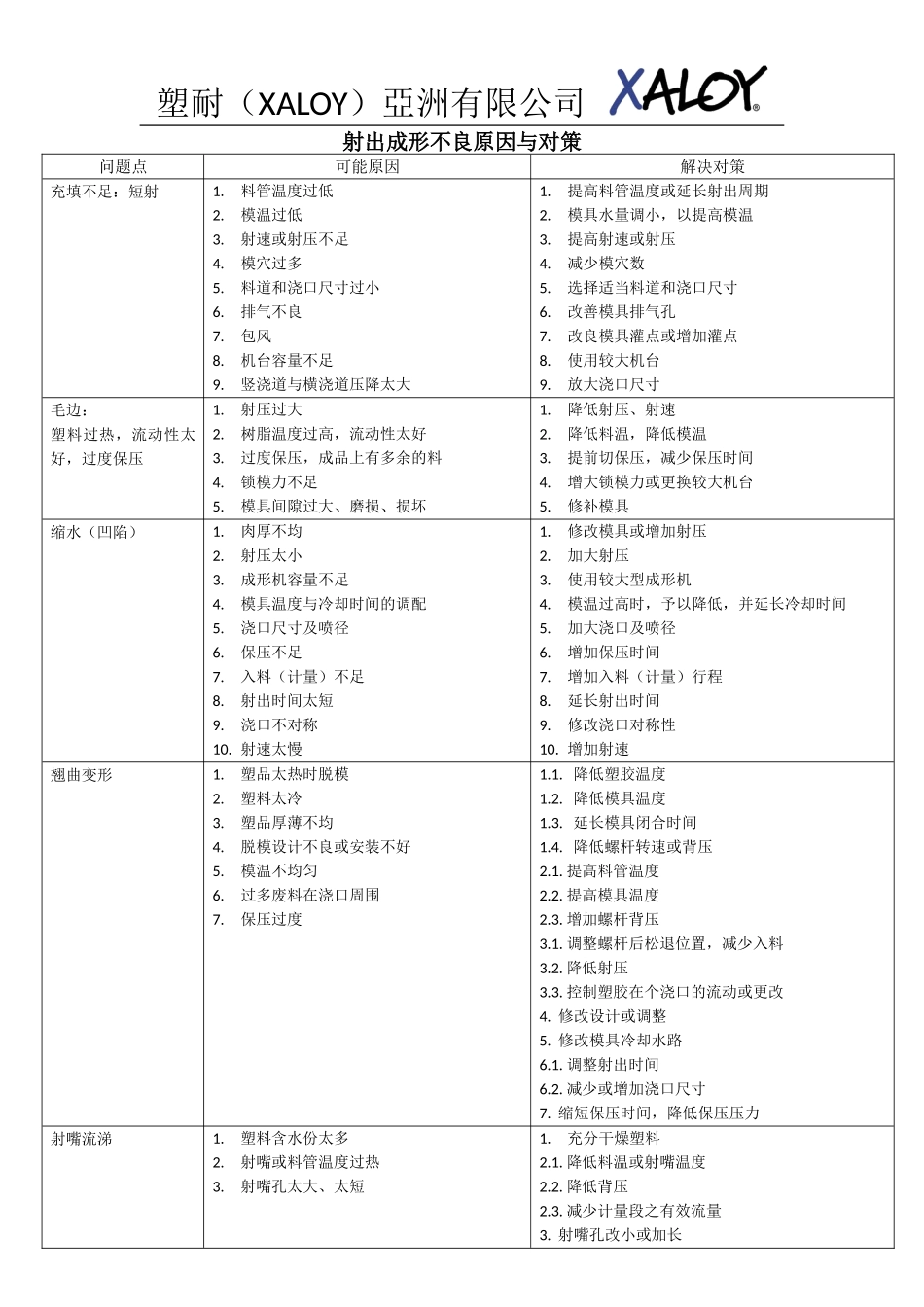

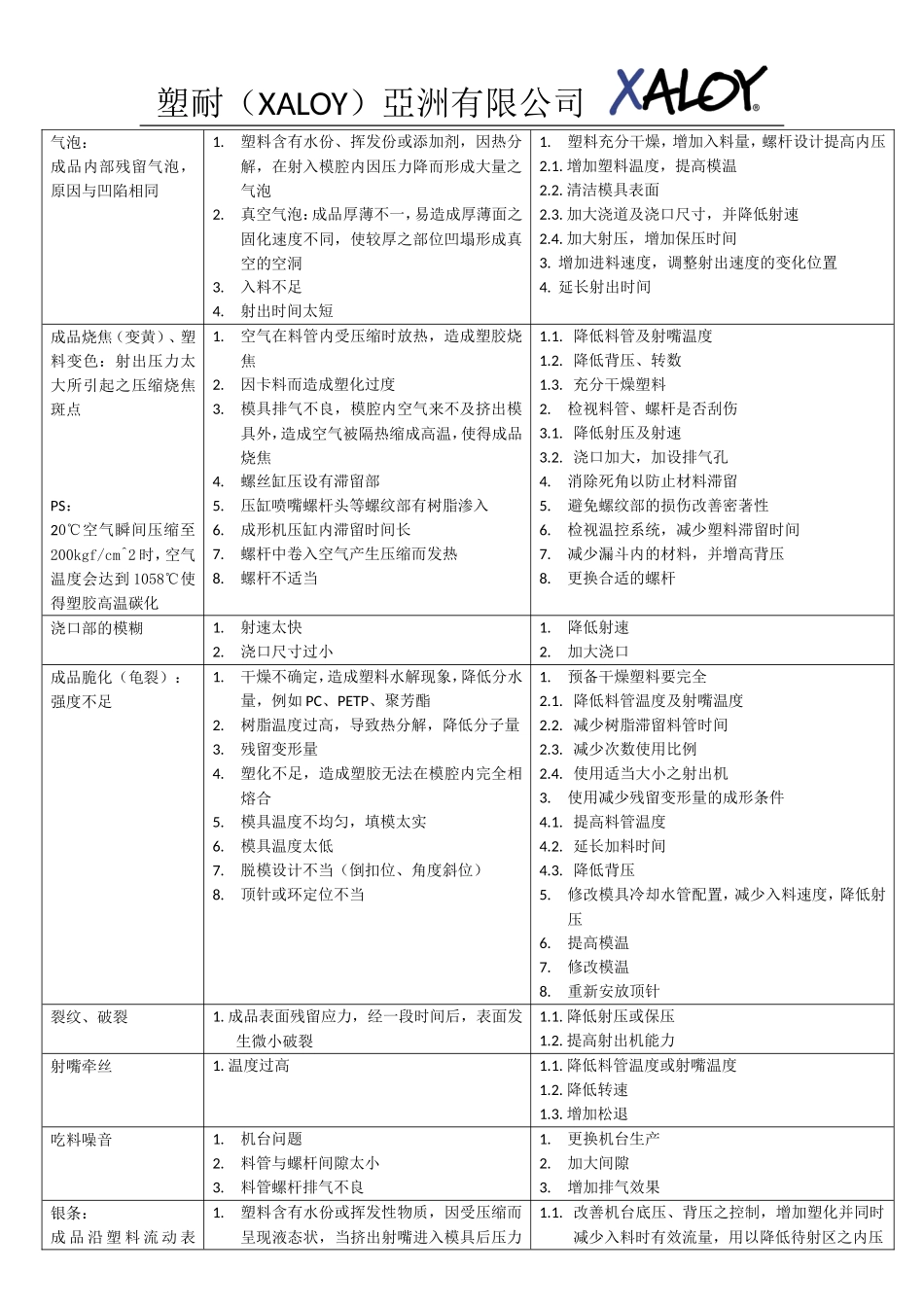

塑耐（XALOY）亞洲有限公司射出成形不良原因与对策问题点可能原因解决对策充填不足：短射1.料管温度过低2.模温过低3.射速或射压不足4.模穴过多5.料道和浇口尺寸过小6.排气不良7.包风8.机台容量不足9.竖浇道与横浇道压降太大1.提高料管温度或延长射出周期2.模具水量调小，以提高模温3.提高射速或射压4.减少模穴数5.选择适当料道和浇口尺寸6.改善模具排气孔7.改良模具灌点或增加灌点8.使用较大机台9.放大浇口尺寸毛边：塑料过热，流动性太好，过度保压1.射压过大2.树脂温度过高，流动性太好3.过度保压，成品上有多余的料4.锁模力不足5.模具间隙过大、磨损、损坏1.降低射压、射速2.降低料温，降低模温3.提前切保压，减少保压时间4.增大锁模力或更换较大机台5.修补模具缩水（凹陷）1.肉厚不均2.射压太小3.成形机容量不足4.模具温度与冷却时间的调配5.浇口尺寸及喷径6.保压不足7.入料（计量）不足8.射出时间太短9.浇口不对称10.射速太慢1.修改模具或增加射压2.加大射压3.使用较大型成形机4.模温过高时，予以降低，并延长冷却时间5.加大浇口及喷径6.增加保压时间7.增加入料（计量）行程8.延长射出时间9.修改浇口对称性10.增加射速翘曲变形1.塑品太热时脱模2.塑料太冷3.塑品厚薄不均4.脱模设计不良或安装不好5.模温不均匀6.过多废料在浇口周围7.保压过度1.1.降低塑胶温度1.2.降低模具温度1.3.延长模具闭合时间1.4.降低螺杆转速或背压2.1.提高料管温度2.2.提高模具温度2.3.增加螺杆背压3.1.调整螺杆后松退位置，减少入料3.2.降低射压3.3.控制塑胶在个浇口的流动或更改4.修改设计或调整5.修改模具冷却水路6.1.调整射出时间6.2.减少或增加浇口尺寸7.缩短保压时间，降低保压压力射嘴流涕1.塑料含水份太多2.射嘴或料管温度过热3.射嘴孔太大、太短1.充分干燥塑料2.1.降低料温或射嘴温度2.2.降低背压2.3.减少计量段之有效流量3.射嘴孔改小或加长塑耐（XALOY）亞洲有限公司气泡：成品内部残留气泡，原因与凹陷相同1.塑料含有水份、挥发份或添加剂，因热分解，在射入模腔内因压力降而形成大量之气泡2.真空气泡：成品厚薄不一，易造成厚薄面之固化速度不同，使较厚之部位凹塌形成真空的空洞3.入料不足4.射出时间太短1.塑料充分干燥，增加入料量，螺杆设计提高内压2.1.增加塑料温度，提高模温2.2.清洁模具表面2.3.加大浇道及浇口尺寸，并降低射速2.4.加大射压，增加保压时间3.增加进料速度，调整射出速度的变化位置4.延长射出时间成品烧焦（变黄）、塑料变色：射出压力太大所引起之压缩烧焦斑点PS：20℃空气瞬间压缩至200kgf/cm^2时，空气温度会达到1058℃使得塑胶高温碳化1.空气在料管内受压缩时放热，造成塑胶烧焦2.因卡料而造成塑化过度3.模具排气不良，模腔内空气来不及挤出模具外，造成空气被隔热缩成高温，使得成品烧焦4.螺丝缸压设有滞留部5.压缸喷嘴螺杆头等螺纹部有树脂渗入6.成形机压缸内滞留时间长7.螺杆中卷入空气产生压缩而发热8.螺杆不适当1.1.降低料管及射嘴温度1.2.降低背压、转数1.3.充分干燥塑料2.检视料管、螺杆是否刮伤3.1.降低射压及射速3.2.浇口加大，加设排气孔4.消除死角以防止材料滞留5.避免螺纹部的损伤改善密著性6.检视温控系统，减少塑料滞留时间7.减少漏斗内的材料，并增高背压8.更换合适的螺杆浇口部的模糊1.射速太快2.浇口尺寸过小1.降低射速2.加大浇口成品脆化（龟裂）：强度不足1.干燥不确定，造成塑料水解现象，降低分水量，例如PC、PETP、聚芳酯2.树脂温度过高，导致热分解，降低分子量3.残留变形量4.塑化不足，造成塑胶无法在模腔内完全相熔合5.模具温度不均匀，填模太实6.模具温度太低7.脱模设计不当（倒扣位、角度斜位）8.顶针或环定位不当1.预备干燥塑料要完全2.1.降低料管温度及射嘴温度2.2.减少树脂滞留料管时间2.3.减少次数使用比例2.4.使用适当大小之射出机3.使用减少残留变形量的成形条件4.1.提高料管温度4.2.延长加料时间4.3.降低背压5.修改模具冷却水管配置，减少入料速度，降低射压6.提高模温7.修改模温8.重新安放顶针裂纹、破裂1.成品表面残留应力，经一段时间后，表面发生微小破裂1.1.降低射压或保压1.2.提高射出机能力射嘴牵丝1.温度过高1.1.降低...
