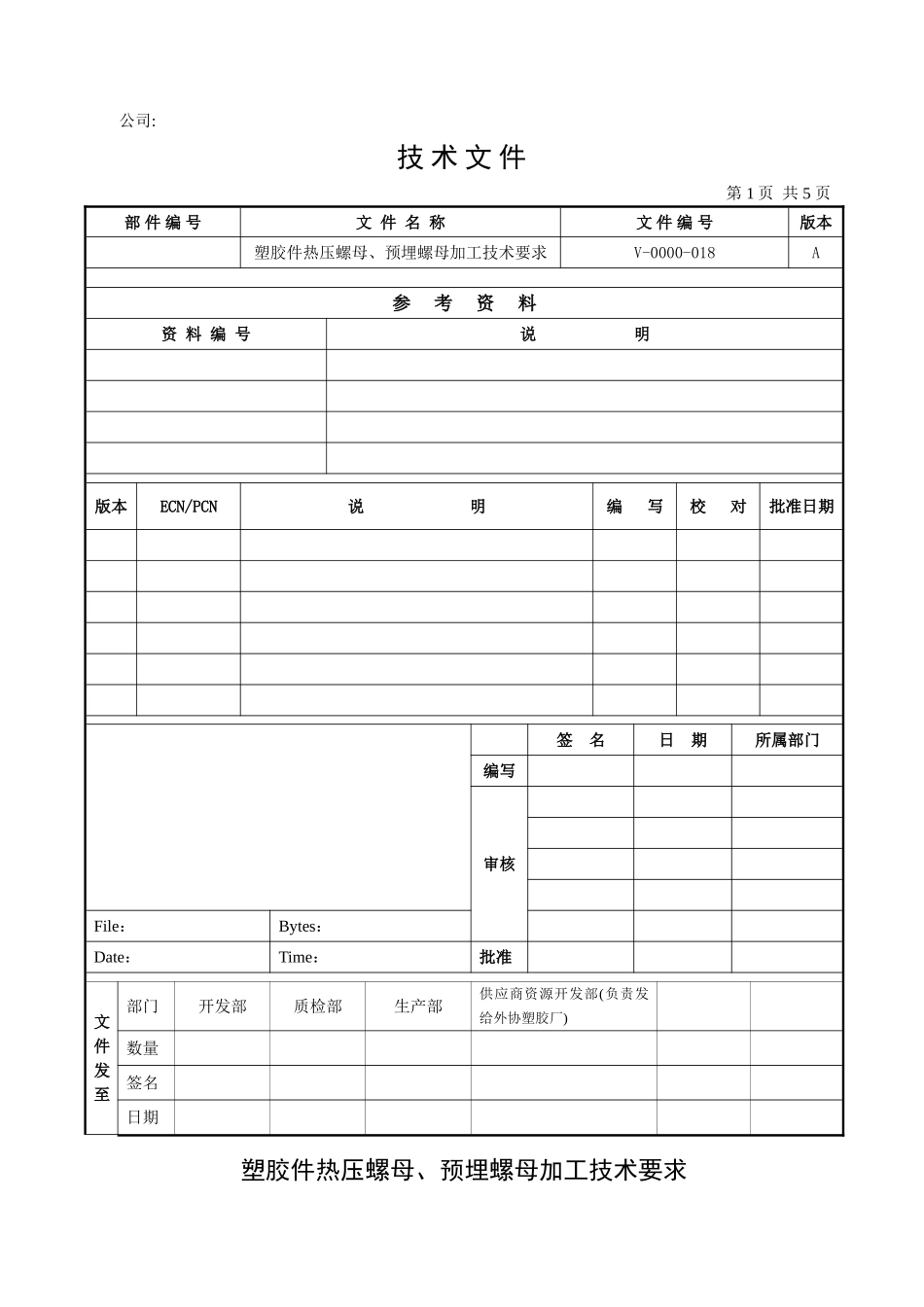

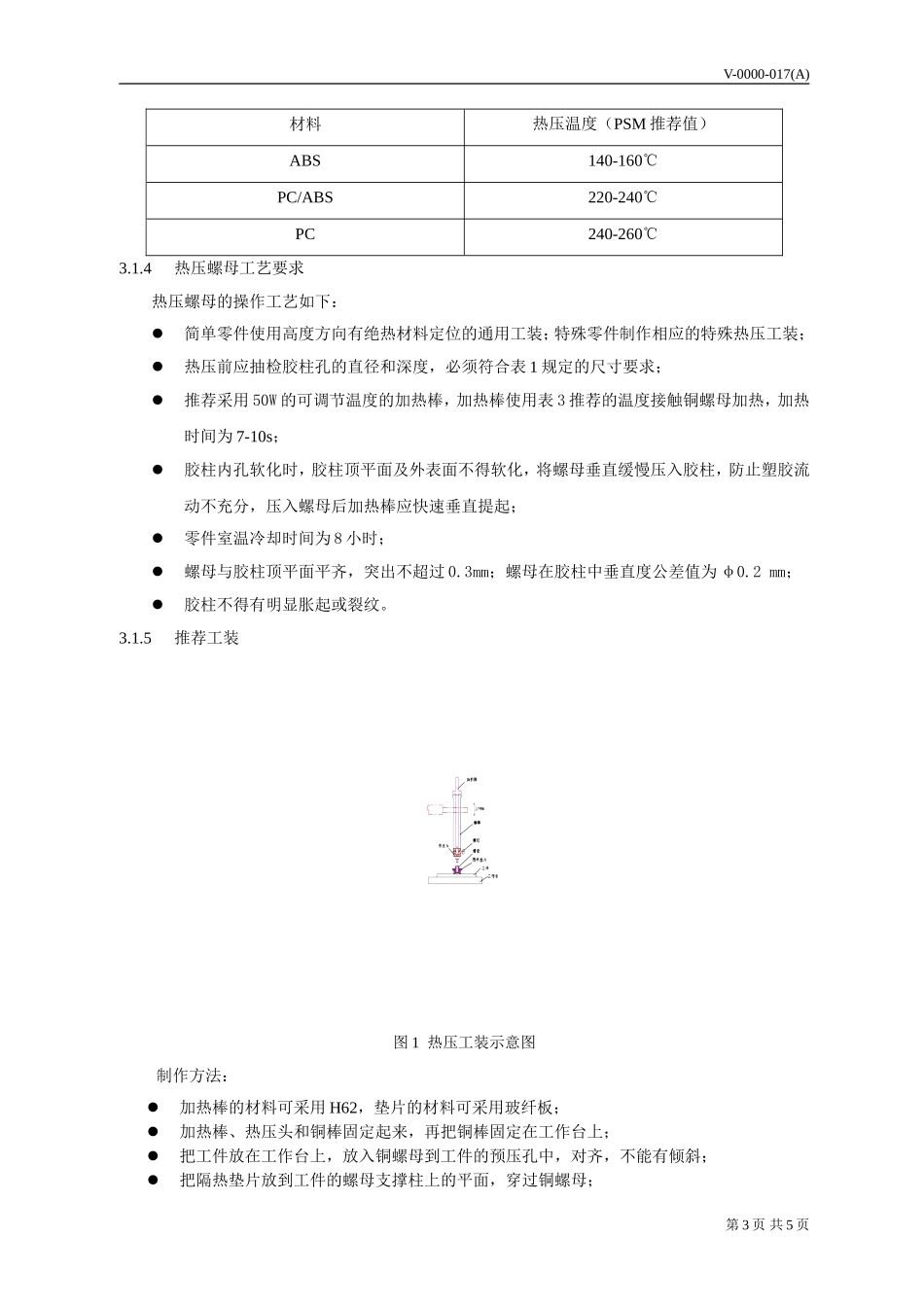

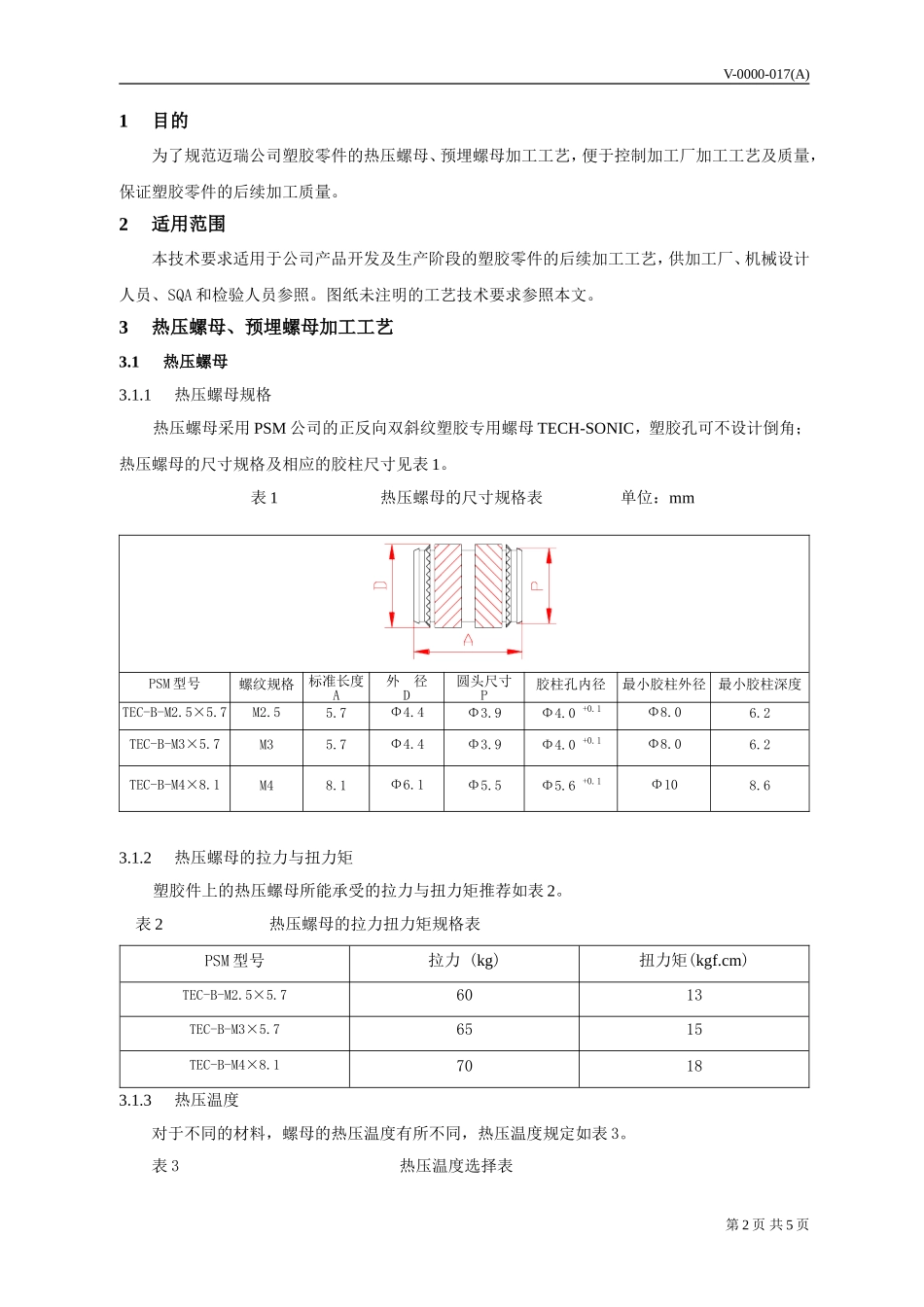

公司:技术文件第1页共5页部件编号文件名称文件编号版本塑胶件热压螺母、预埋螺母加工技术要求V-0000-018A参考资料资料编号说明版本ECN/PCN说明编写校对批准日期签名日期所属部门编写审核File：Bytes：Date：Time：批准文件发至部门开发部质检部生产部供应商资源开发部(负责发给外协塑胶厂)数量签名日期塑胶件热压螺母、预埋螺母加工技术要求V-0000-017(A)1目的为了规范迈瑞公司塑胶零件的热压螺母、预埋螺母加工工艺，便于控制加工厂加工工艺及质量，保证塑胶零件的后续加工质量。2适用范围本技术要求适用于公司产品开发及生产阶段的塑胶零件的后续加工工艺，供加工厂、机械设计人员、SQA和检验人员参照。图纸未注明的工艺技术要求参照本文。3热压螺母、预埋螺母加工工艺3.1热压螺母3.1.1热压螺母规格热压螺母采用PSM公司的正反向双斜纹塑胶专用螺母TECH-SONIC，塑胶孔可不设计倒角；热压螺母的尺寸规格及相应的胶柱尺寸见表1。表1热压螺母的尺寸规格表单位：mm3.1.2热压螺母的拉力与扭力矩塑胶件上的热压螺母所能承受的拉力与扭力矩推荐如表2。表2热压螺母的拉力扭力矩规格表PSM型号拉力(kg)扭力矩(kgf.cm)TEC-B-M2.5×5.76013TEC-B-M3×5.76515TEC-B-M4×8.170183.1.3热压温度对于不同的材料，螺母的热压温度有所不同，热压温度规定如表3。表3热压温度选择表第2页共5页PSM型号螺纹规格标准长度A外径D圆头尺寸P胶柱孔内径最小胶柱外径最小胶柱深度TEC-B-M2.5×5.7M2.55.7Φ4.4Φ3.9Φ4.0+0.1Φ8.06.2TEC-B-M3×5.7M35.7Φ4.4Φ3.9Φ4.0+0.1Φ8.06.2TEC-B-M4×8.1M48.1Φ6.1Φ5.5Φ5.6+0.1Φ108.6V-0000-017(A)材料热压温度（PSM推荐值）ABS140-160℃PC/ABS220-240℃PC240-260℃3.1.4热压螺母工艺要求热压螺母的操作工艺如下：简单零件使用高度方向有绝热材料定位的通用工装；特殊零件制作相应的特殊热压工装；热压前应抽检胶柱孔的直径和深度，必须符合表1规定的尺寸要求；推荐采用50W的可调节温度的加热棒，加热棒使用表3推荐的温度接触铜螺母加热，加热时间为7-10s；胶柱内孔软化时，胶柱顶平面及外表面不得软化，将螺母垂直缓慢压入胶柱，防止塑胶流动不充分，压入螺母后加热棒应快速垂直提起；零件室温冷却时间为8小时；螺母与胶柱顶平面平齐，突出不超过0.3mm；螺母在胶柱中垂直度公差值为φ0.2mm；胶柱不得有明显胀起或裂纹。3.1.5推荐工装图1热压工装示意图制作方法：加热棒的材料可采用H62，垫片的材料可采用玻纤板；加热棒、热压头和铜棒固定起来，再把铜棒固定在工作台上；把工件放在工作台上，放入铜螺母到工件的预压孔中，对齐，不能有倾斜；把隔热垫片放到工件的螺母支撑柱上的平面，穿过铜螺母；第3页共5页V-0000-017(A)垫片受到加热温度较高需冷却一段时间，所以需准备多套垫片才能保证高的效率。3.1.6热压头设计推荐上述热压工装的铜棒前端主要用于导热和施压至螺母部分称之为热压头，材料可采用H62，其设计见下图推荐（以M3螺母为例）：图2热压头设计尺寸图（M3螺母）3.2预埋螺母3.2.1预埋螺母的规格预埋螺母的规格采用热压螺母的规格，参看3.1.1。3.2.2预埋螺母的拉力与扭力矩在塑胶件上预埋的螺母所能承受的拉力与扭力矩值推荐如表4。表4预埋螺母的拉力与扭力矩PSM型号拉力(kg)扭力矩(kgf.cm)TEC-B-M3×5.710015TEC-B-M4×8.1200303.2.3预埋螺母工艺要求预埋螺母的工艺要求如下：预埋螺母应采用芯棒定位，应保证芯棒与螺母的同轴度为φ0.03mm；模具上的圆柱孔与芯棒轴段的配合公差为H9/f9；螺母在模具中必须可靠定位，在动模的合模运动中不致松动，在高压熔体冲击下不偏移、不漏料、不脱落；对PC、PC+ABS等敏感性材料，需对螺母预加热，或进行后续保温处理，以减少热应力的产生第4页共5页V-0000-017(A)（不推荐PC材料采用预埋螺母工艺）；预埋螺母后，螺母应与胶柱顶平面平齐，陷入胶柱顶平面不超过0.2mm。第5页共5页
