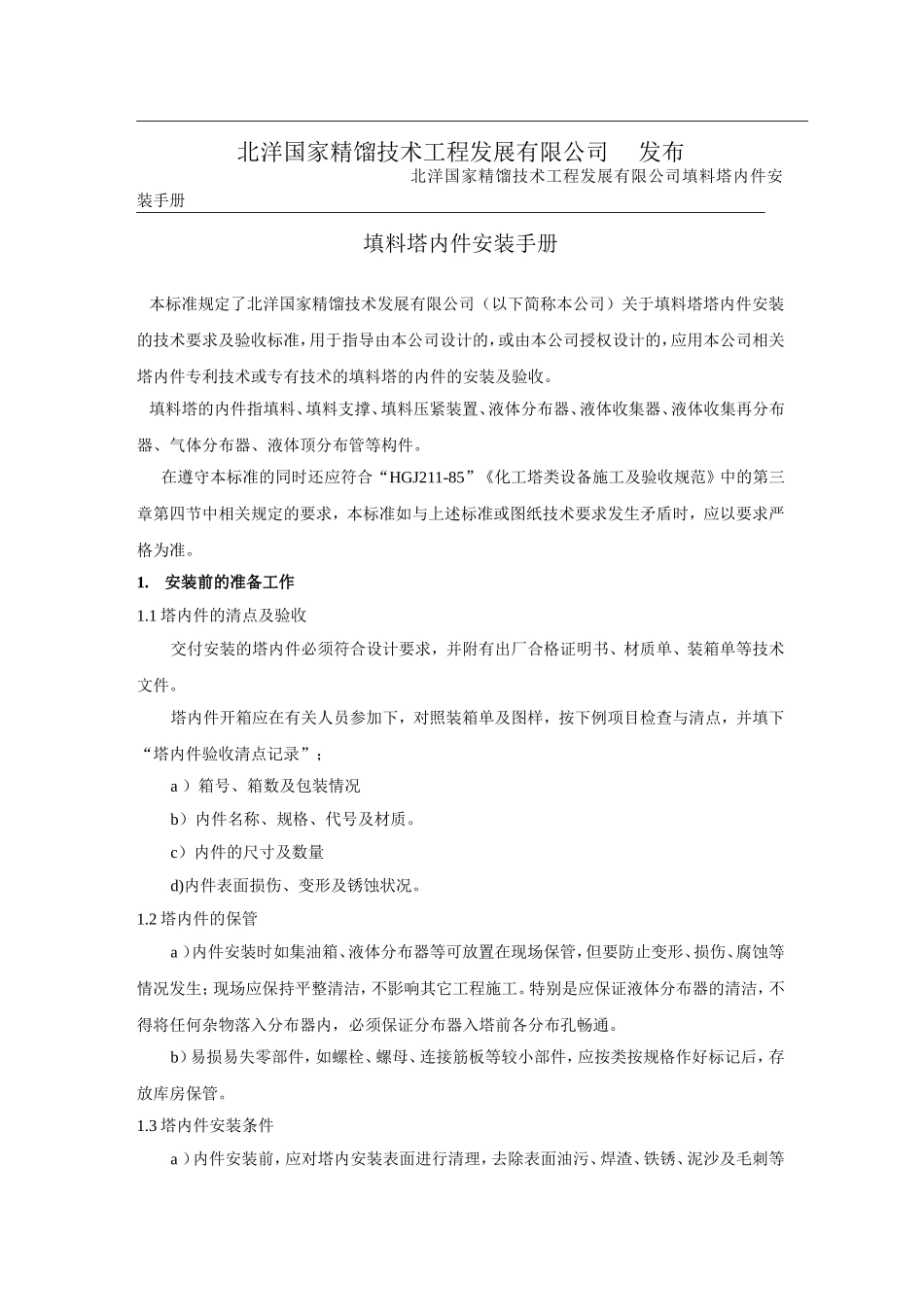

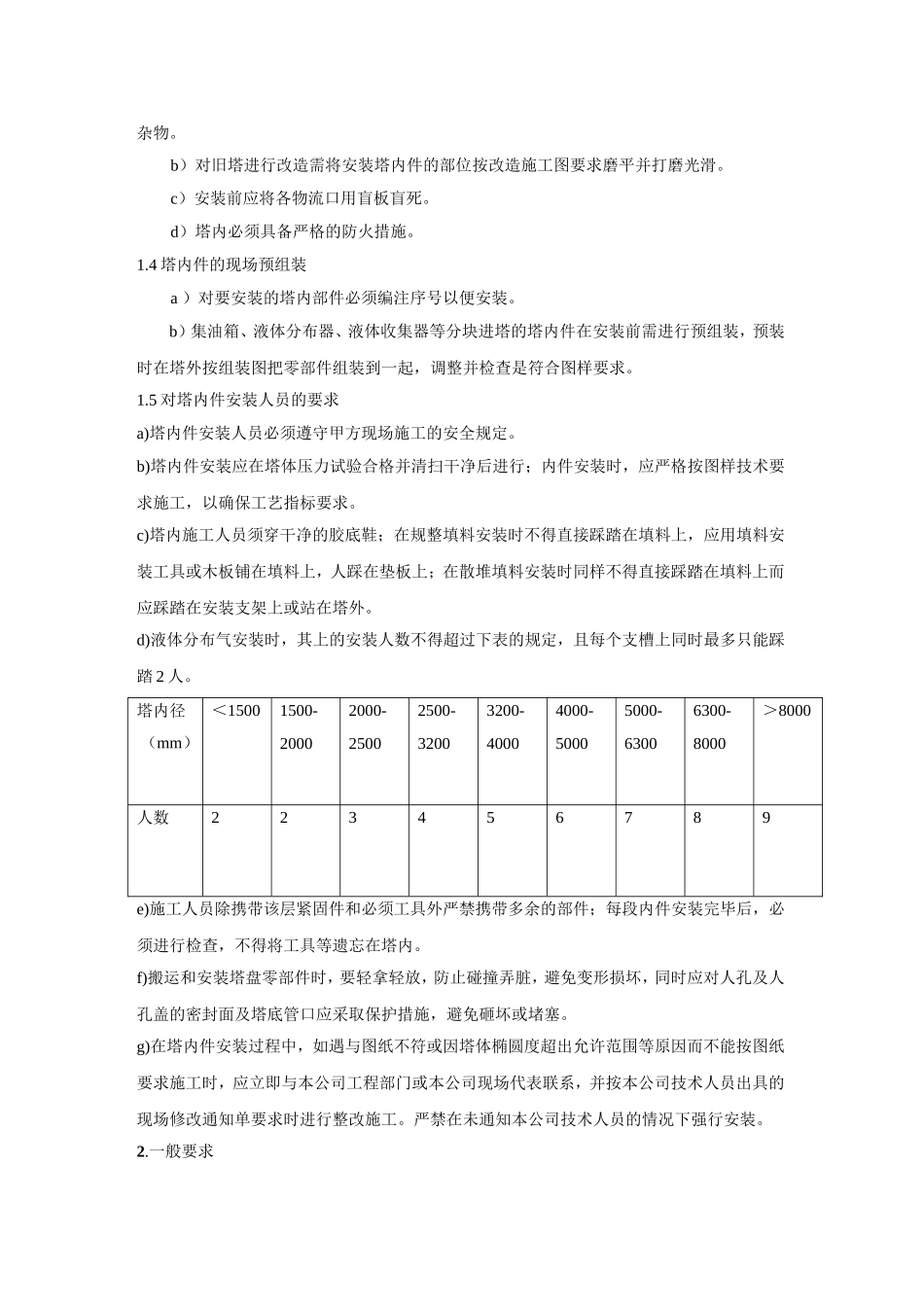

北洋国家精馏技术工程有限公司企业技术文件JL/ZI-2004填料塔内件安装手册发布日期2004-22004-2实施北洋国家精馏技术工程发展有限公司发布北洋国家精馏技术工程发展有限公司填料塔内件安装手册填料塔内件安装手册本标准规定了北洋国家精馏技术发展有限公司（以下简称本公司）关于填料塔塔内件安装的技术要求及验收标准，用于指导由本公司设计的，或由本公司授权设计的，应用本公司相关塔内件专利技术或专有技术的填料塔的内件的安装及验收。填料塔的内件指填料、填料支撑、填料压紧装置、液体分布器、液体收集器、液体收集再分布器、气体分布器、液体顶分布管等构件。在遵守本标准的同时还应符合“HGJ211-85”《化工塔类设备施工及验收规范》中的第三章第四节中相关规定的要求，本标准如与上述标准或图纸技术要求发生矛盾时，应以要求严格为准。1.安装前的准备工作1.1塔内件的清点及验收交付安装的塔内件必须符合设计要求，并附有出厂合格证明书、材质单、装箱单等技术文件。塔内件开箱应在有关人员参加下，对照装箱单及图样，按下例项目检查与清点，并填下“塔内件验收清点记录”；a）箱号、箱数及包装情况b）内件名称、规格、代号及材质。c）内件的尺寸及数量d)内件表面损伤、变形及锈蚀状况。1.2塔内件的保管a）内件安装时如集油箱、液体分布器等可放置在现场保管，但要防止变形、损伤、腐蚀等情况发生；现场应保持平整清洁，不影响其它工程施工。特别是应保证液体分布器的清洁，不得将任何杂物落入分布器内，必须保证分布器入塔前各分布孔畅通。b）易损易失零部件，如螺栓、螺母、连接筋板等较小部件，应按类按规格作好标记后，存放库房保管。1.3塔内件安装条件a）内件安装前，应对塔内安装表面进行清理，去除表面油污、焊渣、铁锈、泥沙及毛刺等杂物。b）对旧塔进行改造需将安装塔内件的部位按改造施工图要求磨平并打磨光滑。c）安装前应将各物流口用盲板盲死。d）塔内必须具备严格的防火措施。1.4塔内件的现场预组装a）对要安装的塔内部件必须编注序号以便安装。b）集油箱、液体分布器、液体收集器等分块进塔的塔内件在安装前需进行预组装，预装时在塔外按组装图把零部件组装到一起，调整并检查是符合图样要求。1.5对塔内件安装人员的要求a)塔内件安装人员必须遵守甲方现场施工的安全规定。b)塔内件安装应在塔体压力试验合格并清扫干净后进行；内件安装时，应严格按图样技术要求施工，以确保工艺指标要求。c)塔内施工人员须穿干净的胶底鞋；在规整填料安装时不得直接踩踏在填料上，应用填料安装工具或木板铺在填料上，人踩在垫板上；在散堆填料安装时同样不得直接踩踏在填料上而应踩踏在安装支架上或站在塔外。d)液体分布气安装时，其上的安装人数不得超过下表的规定，且每个支槽上同时最多只能踩踏2人。塔内径（mm）＜15001500-20002000-25002500-32003200-40004000-50005000-63006300-8000＞8000人数223456789e)施工人员除携带该层紧固件和必须工具外严禁携带多余的部件；每段内件安装完毕后，必须进行检查，不得将工具等遗忘在塔内。f)搬运和安装塔盘零部件时，要轻拿轻放，防止碰撞弄脏，避免变形损坏，同时应对人孔及人孔盖的密封面及塔底管口应采取保护措施，避免砸坏或堵塞。g)在塔内件安装过程中，如遇与图纸不符或因塔体椭圆度超出允许范围等原因而不能按图纸要求施工时，应立即与本公司工程部门或本公司现场代表联系，并按本公司技术人员出具的现场修改通知单要求时进行整改施工。严禁在未通知本公司技术人员的情况下强行安装。2.一般要求2.1填料塔的安装一般以每一填料段为一个工作面。每段填料的内件自下而上一般包括：填料支撑、填料、填压紧装置、液体分布器或液体在分布器、液体顶分布器、液体收集器等。最上一端填料没有液体收集器，可能设有除雾器。根据工艺的不同，每段填料内件可能只包括上述部件中的一部分。2.2当各工作面同时进行安装时，必须在每个工作面之间加装防火隔离层。2.3集油箱或盘式液体分布器（如槽盘式气液分布器）焊接完成后，必须进行试漏。试漏方法详述见后。2.4所有标有水平度要求的地方，宜用水平仪或水平管进行划线和监测。2.5填料段...
