塑胶喷油件检验标准VIP免费

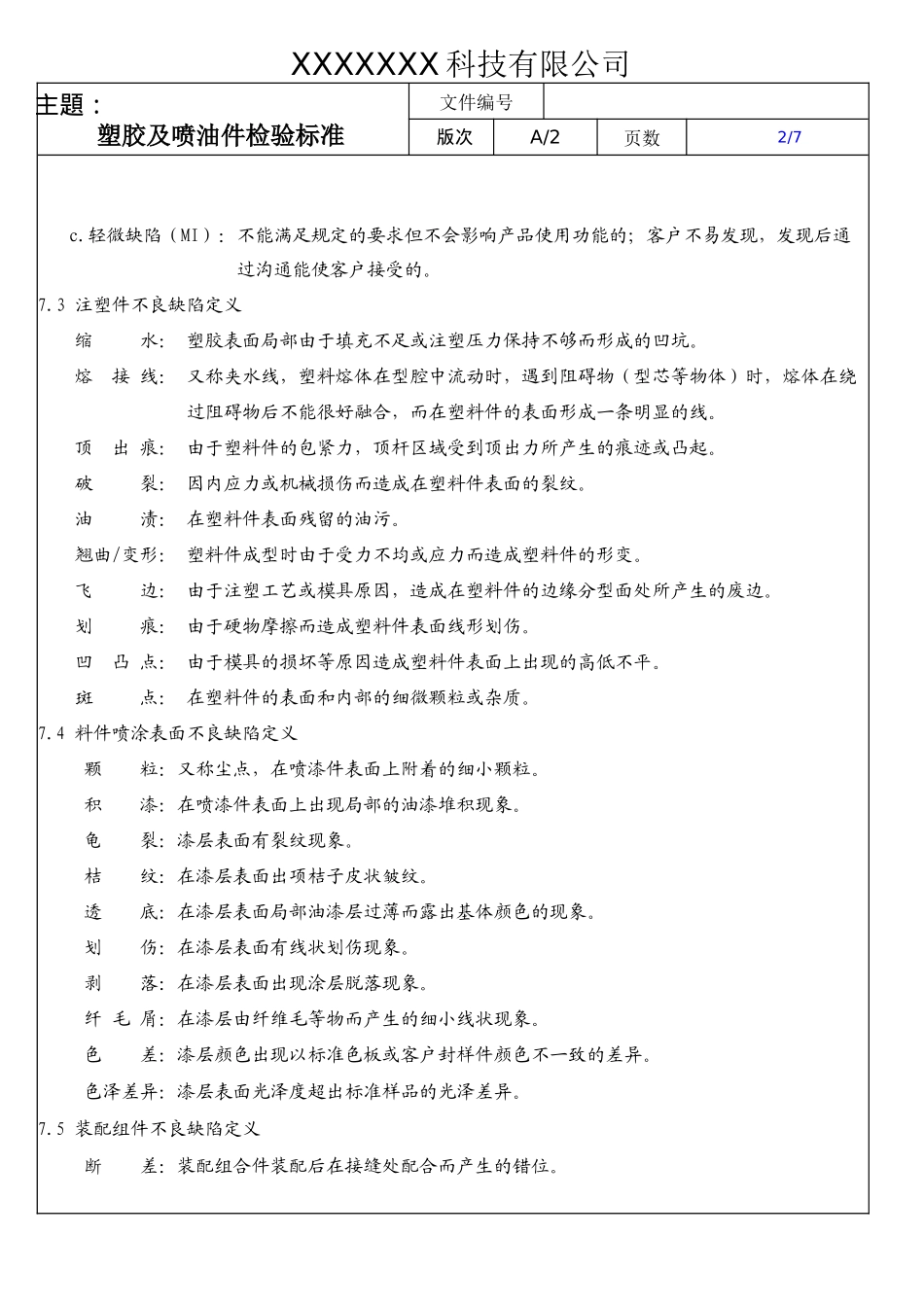

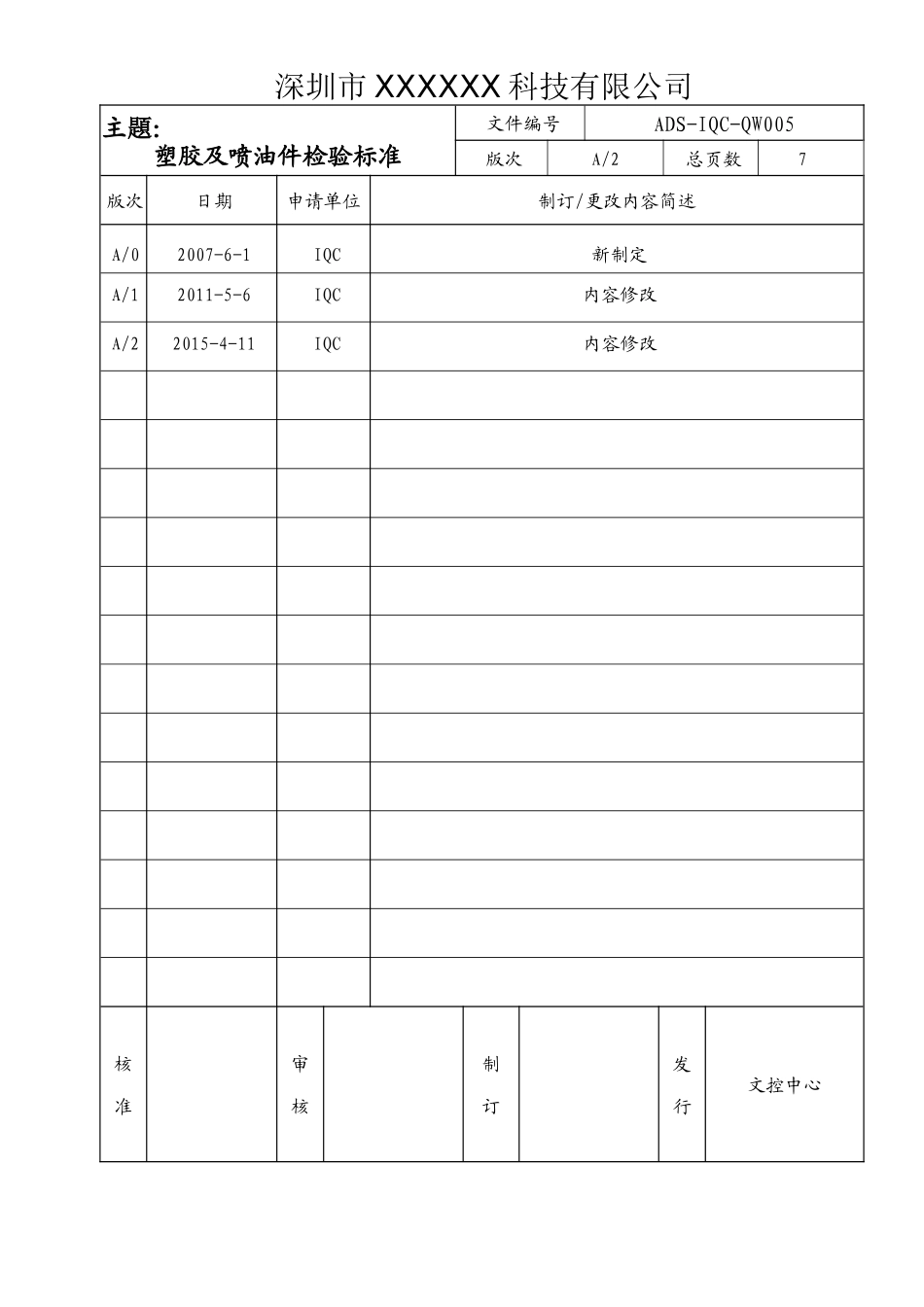

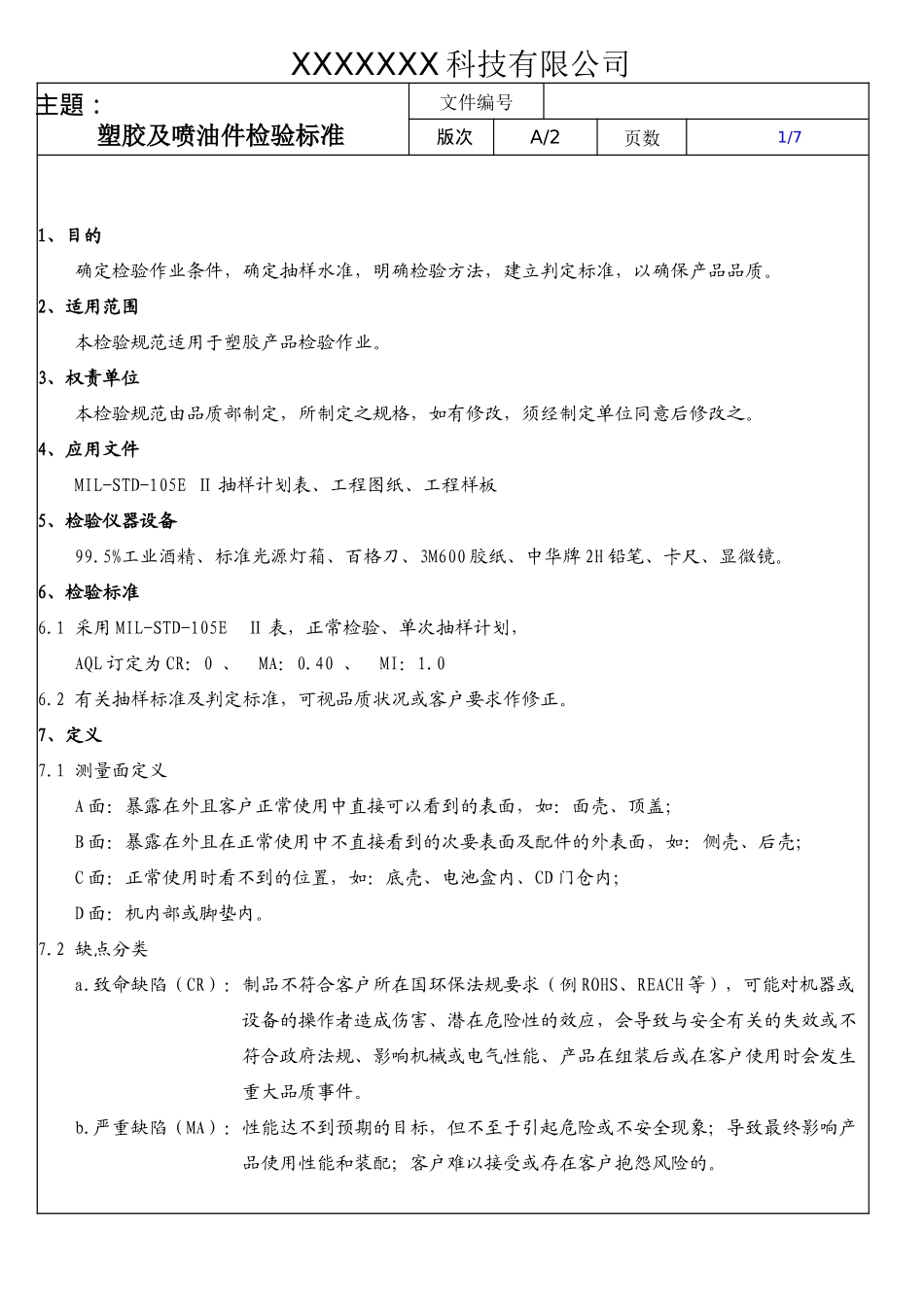

深圳市XXXXXX科技有限公司主題：塑胶及喷油件检验标准文件编号ADS-IQC-QW005版次A/2总页数7版次日期申请单位制订/更改内容简述A/02007-6-1IQC新制定A/12011-5-6IQC内容修改A/22015-4-11IQC内容修改核准审核制订发行文控中心XXXXXXX科技有限公司主題：塑胶及喷油件检验标准文件编号版次A/2页数1/71、目的确定检验作业条件，确定抽样水准，明确检验方法，建立判定标准，以确保产品品质。2、适用范围本检验规范适用于塑胶产品检验作业。3、权责单位本检验规范由品质部制定，所制定之规格，如有修改，须经制定单位同意后修改之。4、应用文件MIL-STD-105EⅡ抽样计划表、工程图纸、工程样板5、检验仪器设备99.5%工业酒精、标准光源灯箱、百格刀、3M600胶纸、中华牌2H铅笔、卡尺、显微镜。6、检验标准6.1采用MIL-STD-105EⅡ表，正常检验、单次抽样计划，AQL订定为CR：0、MA：0.40、MI：1.06.2有关抽样标准及判定标准，可视品质状况或客户要求作修正。7、定义7.1测量面定义A面：暴露在外且客户正常使用中直接可以看到的表面，如：面壳、顶盖；B面：暴露在外且在正常使用中不直接看到的次要表面及配件的外表面，如：侧壳、后壳；C面：正常使用时看不到的位置，如：底壳、电池盒内、CD门仓内；D面：机内部或脚垫内。7.2缺点分类a.致命缺陷（CR）：制品不符合客户所在国环保法规要求（例ROHS、REACH等），可能对机器或设备的操作者造成伤害、潜在危险性的效应，会导致与安全有关的失效或不符合政府法规、影响机械或电气性能、产品在组装后或在客户使用时会发生重大品质事件。b.严重缺陷（MA）：性能达不到预期的目标，但不至于引起危险或不安全现象；导致最终影响产品使用性能和装配；客户难以接受或存在客户抱怨风险的。XXXXXXX科技有限公司主題：塑胶及喷油件检验标准文件编号版次A/2页数2/7c.轻微缺陷（MI）：不能满足规定的要求但不会影响产品使用功能的；客户不易发现，发现后通过沟通能使客户接受的。7.3注塑件不良缺陷定义缩水：塑胶表面局部由于填充不足或注塑压力保持不够而形成的凹坑。熔接线：又称夹水线，塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好融合，而在塑料件的表面形成一条明显的线。顶出痕：由于塑料件的包紧力，顶杆区域受到顶出力所产生的痕迹或凸起。破裂：因内应力或机械损伤而造成在塑料件表面的裂纹。油渍：在塑料件表面残留的油污。翘曲/变形：塑料件成型时由于受力不均或应力而造成塑料件的形变。飞边：由于注塑工艺或模具原因，造成在塑料件的边缘分型面处所产生的废边。划痕：由于硬物摩擦而造成塑料件表面线形划伤。凹凸点：由于模具的损坏等原因造成塑料件表面上出现的高低不平。斑点：在塑料件的表面和内部的细微颗粒或杂质。7.4料件喷涂表面不良缺陷定义颗粒：又称尘点，在喷漆件表面上附着的细小颗粒。积漆：在喷漆件表面上出现局部的油漆堆积现象。龟裂：漆层表面有裂纹现象。桔纹：在漆层表面出项桔子皮状皱纹。透底：在漆层表面局部油漆层过薄而露出基体颜色的现象。划伤：在漆层表面有线状划伤现象。剥落：在漆层表面出现涂层脱落现象。纤毛屑：在漆层由纤维毛等物而产生的细小线状现象。色差：漆层颜色出现以标准色板或客户封样件颜色不一致的差异。色泽差异：漆层表面光泽度超出标准样品的光泽差异。7.5装配组件不良缺陷定义断差：装配组合件装配后在接缝处配合而产生的错位。XXXXXXX科技有限公司主題：塑胶及喷油件检验标准文件编号版次A/2页数3/7缝隙：装配组合件装配时的间隙超出标准间隙而产生的缝隙。变形：由于装配尺寸误差、毛边等原因而造成装配组合件变形现象。8．检验条件检验环境光源：100W冷光荧光灯，光源距被测物表面600mm～800mm,(照度450Lux～500Lux)；被检物表面与眼睛距离：350～450mm视线与被检物表面角度：45±15°检验时间：≤5s～8s检验员视力：裸视或矫正视力在1.0以上且无色盲。（1）喷涂件外观检查要求如下表：D-直径、W-宽度、H-高度、L-长度、N-个数、DS-距离【以下判定基准是以800mm²单位面积为参考判定】XXXXXXX科技有限公司主題：塑胶及喷油件检验标准文件编号版次A/2页数4/7...
