塔式起重机设计计算说明书VIP免费

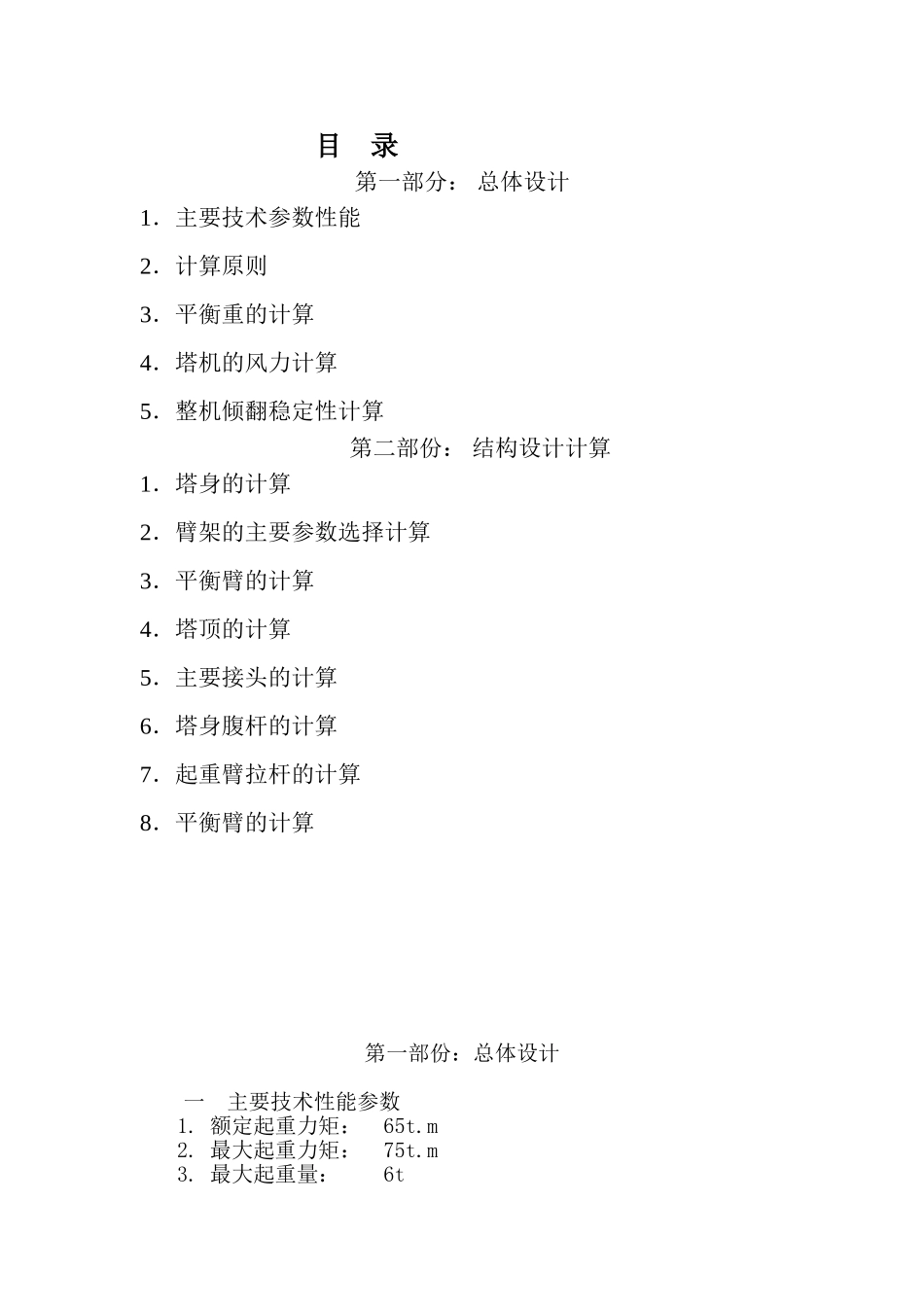

塔式起重机设计计算说明书_第1页
1/29

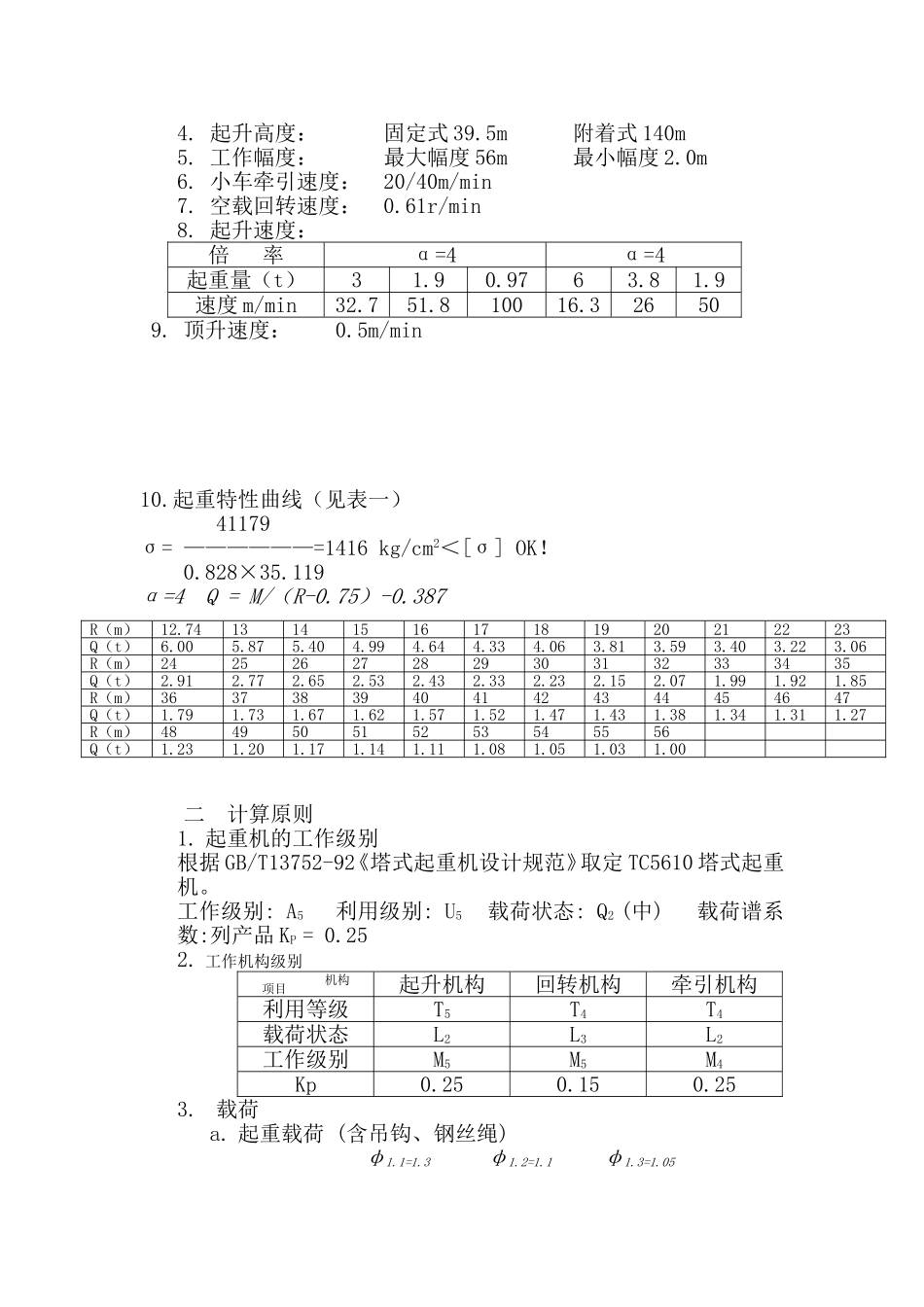

塔式起重机设计计算说明书_第2页
2/29

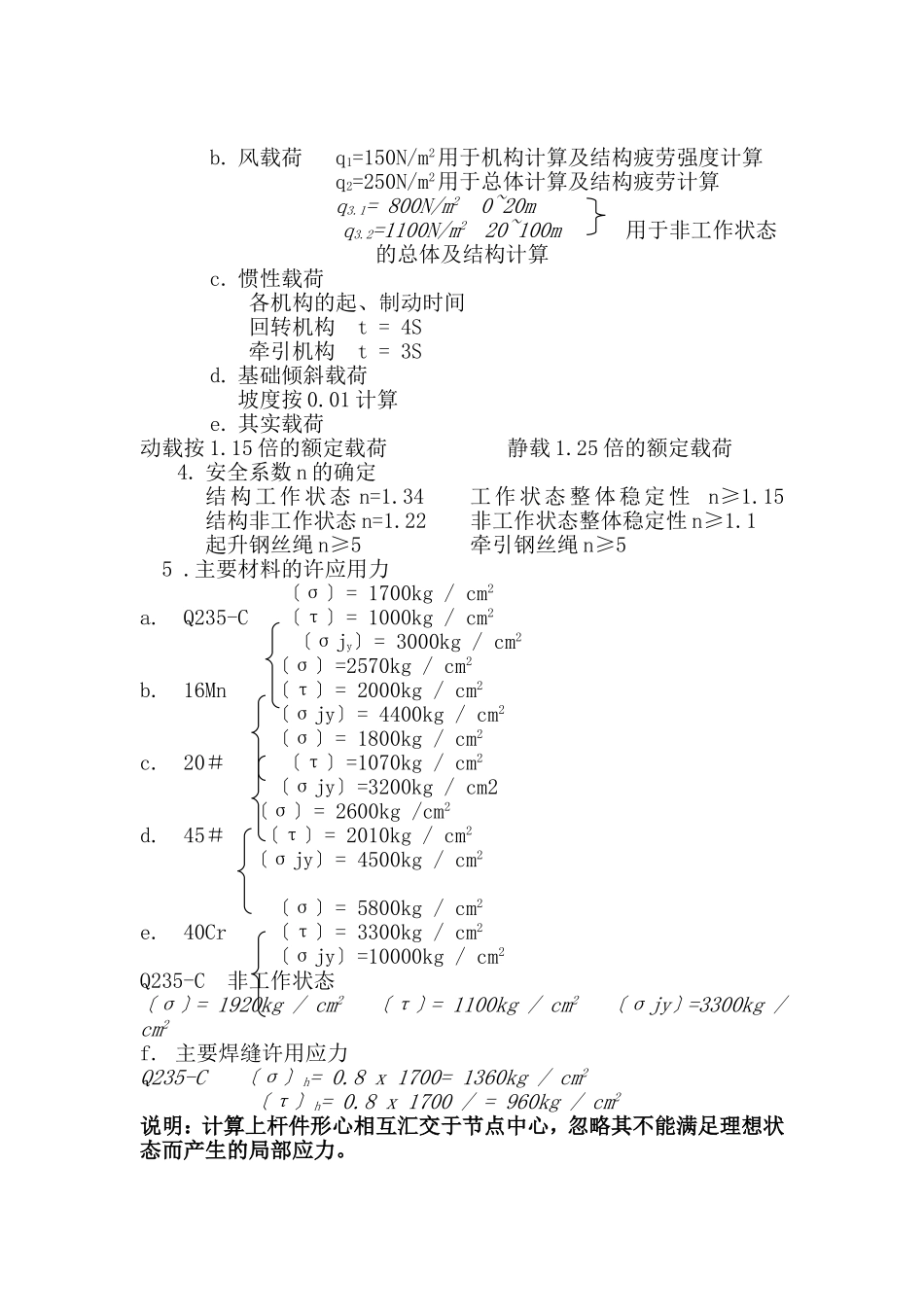

塔式起重机设计计算说明书_第3页
3/29
目录第一部分:总体设计1.主要技术参数性能2.计算原则3.平衡重的计算4.塔机的风力计算5.整机倾翻稳定性计算第二部份:结构设计计算1.塔身的计算2.臂架的主要参数选择计算3.平衡臂的计算4.塔顶的计算5.主要接头的计算6.塔身腹杆的计算7.起重臂拉杆的计算8.平衡臂的计算第一部份:总体设计一主要技术性能参数1.额定起重力矩:65t.m2.最大起重力矩:75t.m3.最大起重量:6t4.起升高度:固定式39.5m附着式140m5.工作幅度:最大幅度56m最小幅度2.0m6.小车牵引速度:20/40m/min7.空载回转速度:0.61r/min8.起升速度:倍率α=4α=4起重量(t)31.90.9763.81.9速度m/min32.751.810016.326509.顶升速度:0.5m/min10.起重特性曲线(见表一)41179σ=——————=1416kg/cm2<[σ]OK!0.828×35.119α=4Q=M/(R-0.75)-0.387二计算原则1.起重机的工作级别根据GB/T13752-92《塔式起重机设计规范》取定TC5610塔式起重机。工作级别:A5利用级别:U5载荷状态:Q2(中)载荷谱系数:列产品KP=0.252.工作机构级别项目机构起升机构回转机构牵引机构利用等级T5T4T4载荷状态L2L3L2工作级别M5M5M4Kp0.250.150.253.载荷a.起重载荷(含吊钩、钢丝绳)φ1.1=1.3φ1.2=1.1φ1.3=1.05R(m)12.741314151617181920212223Q(t)6.005.875.404.994.644.334.063.813.593.403.223.06R(m)242526272829303132333435Q(t)2.912.772.652.532.432.332.232.152.071.991.921.85R(m)363738394041424344454647Q(t)1.791.731.671.621.571.521.471.431.381.341.311.27R(m)484950515253545556Q(t)1.231.201.171.141.111.081.051.031.00b.风载荷q1=150N/m2用于机构计算及结构疲劳强度计算q2=250N/m2用于总体计算及结构疲劳计算q3.1=800N/m20~20mq3.2=1100N/m220~100m用于非工作状态的总体及结构计算c.惯性载荷各机构的起、制动时间回转机构t=4S牵引机构t=3Sd.基础倾斜载荷坡度按0.01计算e.其实载荷动载按1.15倍的额定载荷静载1.25倍的额定载荷4.安全系数n的确定结构工作状态n=1.34工作状态整体稳定性n≥1.15结构非工作状态n=1.22非工作状态整体稳定性n≥1.1起升钢丝绳n≥5牵引钢丝绳n≥55.主要材料的许应用力〔σ〕=1700kg/cm2a.Q235-C〔τ〕=1000kg/cm2〔σjy〕=3000kg/cm2〔σ〕=2570kg/cm2b.16Mn〔τ〕=2000kg/cm2〔σjy〕=4400kg/cm2〔σ〕=1800kg/cm2c.20#〔τ〕=1070kg/cm2〔σjy〕=3200kg/cm2〔σ〕=2600kg/cm2d.45#〔τ〕=2010kg/cm2〔σjy〕=4500kg/cm2〔σ〕=5800kg/cm2e.40Cr〔τ〕=3300kg/cm2〔σjy〕=10000kg/cm2Q235-C非工作状态〔σ〕=1920kg/cm2〔τ〕=1100kg/cm2〔σjy〕=3300kg/cm2f.主要焊缝许用应力Q235-C〔σ〕h=0.8x1700=1360kg/cm2〔τ〕h=0.8x1700/=960kg/cm2说明:计算上杆件形心相互汇交于节点中心,忽略其不能满足理想状态而产生的局部应力。三.平衡重的计算各部件重重心表二序号顶目名称Gi(t)Xi(m)GiXiYi(m)GiXi1平衡臂1.35-6.405-8.64741.49456.022起升机构2.27-9.07-20.5941.8104.53平衡臂拉杆0.275-5.44-1.4954512.374塔顶1.27004557.155司机室0.40.750.342.617.046牵引机构0.3247.4252.40641.513.4467起重臂拉杆1.24516.07204556.0258起重臂4.38726.05114.2841.55182.289载重小车0.187285.236397.29310吊钩0.145284.06395.65511回转机构0.40041.816.7212上支座0.840041.49434.8513下支座1.2080040.5849.0214套架3.110037115.0715塔身12.3060020246.1216回转支承0.60017平衡重13-11.036-143.468415331819∑30.197-39.6(不含小车、吊钩)1526<表三>内容载荷内容载荷平衡臂部分总重(t)4.095起重臂部分总重(不含小车吊钩)(t)5.956平衡臂后倾力矩(不含配重)-30.732起重臂前倾力矩(t.m)136.686平衡臂重心位置-7.68起重臂重心位置(m)22.949空载时整机重量(不含配重)30.197空载时整机重量1.臂长R=56m满载状态Ri=12.74mQ=6tM后=-30.732–11.036G平M前=136.686t.mM空=105.945–11.036G平M吊=6.387x12.74=81.370t.mM满=M吊+M空=81.370+105.945–11.036G平=187.315–11.036G平令–M空=M满-105.945+11.036G平=187.315–11.036G平G平=13.48t取G平=13.5tM满=42.506t.mM空=37....
