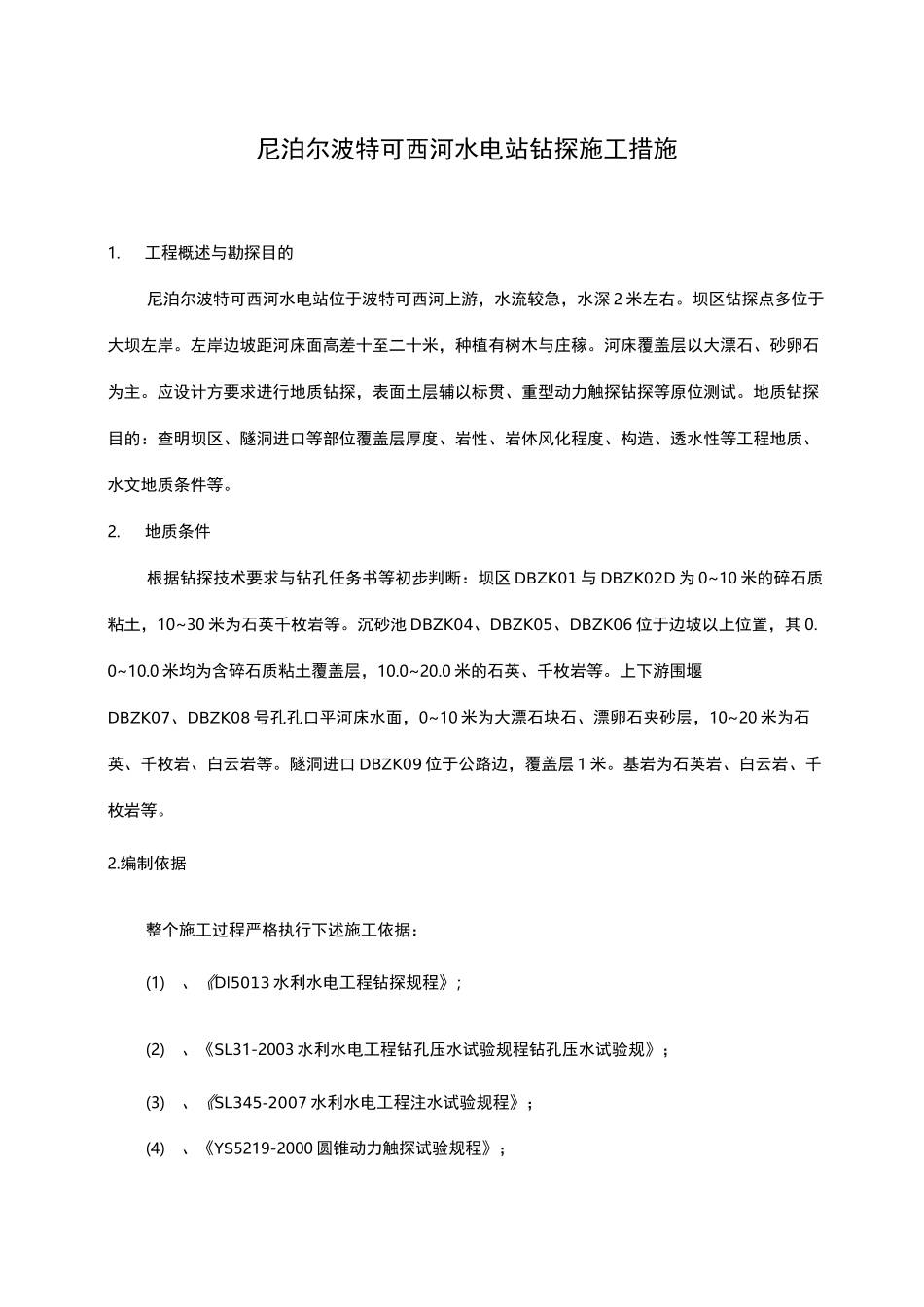

尼泊尔波特可西河水电站钻探施工措施1.工程概述与勘探目的尼泊尔波特可西河水电站位于波特可西河上游，水流较急，水深2米左右。坝区钻探点多位于大坝左岸。左岸边坡距河床面高差十至二十米，种植有树木与庄稼。河床覆盖层以大漂石、砂卵石为主。应设计方要求进行地质钻探，表面土层辅以标贯、重型动力触探钻探等原位测试。地质钻探目的：查明坝区、隧洞进口等部位覆盖层厚度、岩性、岩体风化程度、构造、透水性等工程地质、水文地质条件等。2.地质条件根据钻探技术要求与钻孔任务书等初步判断：坝区DBZK01与DBZK02D为0~10米的碎石质粘土，10~30米为石英千枚岩等。沉砂池DBZK04、DBZK05、DBZK06位于边坡以上位置，其0.0~10.0米均为含碎石质粘土覆盖层，10.0~20.0米的石英、千枚岩等。上下游围堰DBZK07、DBZK08号孔孔口平河床水面，0~10米为大漂石块石、漂卵石夹砂层，10~20米为石英、千枚岩、白云岩等。隧洞进口DBZK09位于公路边，覆盖层1米。基岩为石英岩、白云岩、千枚岩等。2.编制依据整个施工过程严格执行下述施工依据：(1)、《Dl5013水利水电工程钻探规程》；(2)、《SL31-2003水利水电工程钻孔压水试验规程钻孔压水试验规》；(3)、《SL345-2007水利水电工程注水试验规程》；(4)、《YS5219-2000圆锥动力触探试验规程》；(5)、相关水利水电工程地质勘查技术规范和设计文件等。3.钻探施工步骤施工过程见以下流程图▼4.施工布置4.1供水、电布置(1)钻探工程施工用水，采用清污两用潜水泵布置在钻区中间，纱网过滤抽取河水。采用一级或两级供水，距离较近的可用抽水泵做压注水试验，或用灌浆机做压水试验。(2)根据现场实际情况，布置75KW发电机布置在下游围堰DBZK09号孔附近。架设专用线至钻探孔所在作业区，夜间施工照明安装175W〜500W草地灯照明。4.2道路场地布置用钢管撬棍等搬移石头开路便于人工搬机。在斜坡区域用十字镐与铁铲整平钻点平台区域以便搭设脚手架平台。及时与经理部业主等协调好庄稼地等场地问题。4.3施工期间的排水在庄稼地区域施工的排水将用水管引水至安全区域，以免长时间侵泡损坏当地村民的庄稼，以及造成不必要的滑坡等泥石流。5.钻探与试验要求5.1、每个钻孔地质人员都提供相应的钻孔任务书，钻探人员开钻前须注意阅读，清楚每个孔的试验、取样位置及要求，严格按照钻孔任务书要求完成钻探任务。5.2、重型动力触探试验：根据具体实际地质情况采用重型动力触探试验。贯入前触探架应安装平稳，保持触探孔垂直。试验时穿心锤应自由下落并尽量保持连续贯入，贯入速率宜为15~30击/min。当土较松软时(5击贯入量大于10cm时)，记录每阵击的贯入量以及相应的锤击数。一般以5击为一阵击；当土层较密实时（5击贯入量小于10cm时）可直接记录每贯入10cm的锤击数；当连续出现三次击数超过50击时可停止重型动力触探试验。5.3、钻孔开孔孔径110mm,终孔孔径为75mm。岩芯采取率要求覆盖层达100%，强风化岩石不小于60%，弱风化岩石不小于80%，微风化岩石不小于90%。5.4边坡沉砂池位置的钻孔DBZK04,05,06以及大坝DBZK01、02号孔部分表层为含碎石粘土，在做动力触探前应先采用圆筒型钻头冲击钻进或用110钻具干钻15公分左右取样，然后做重型动力触探试验直至连续三次击数超过50击次时可停止重型动力触探试验。重型动力触探试验后均用110的钻具扩孔干钻取样。如在以碎石粘土层为主的试验段中碰到部分较大块漂石或块石时，视具体情况可干钻过该岩层后再继续进行测试试验。密实碎石粘土层采用硬质合金钻头干钻时,钻具长度以2米为宜,每回次进尺不得超过0.5米。如若钻孔成孔,可直接下花管至上而下进行注水试验。当孔壁不稳定,可采用75钻具取样--套管跟进--扫孔下花管--拔套管做注水试验的方法；在水面以下漂石砂卵层的孔段采取多次扫孔等方法用75钻具钻进2~5米,套管滞后2~5米,再进行该段的注水试验。如若75钻具至前反复扫空均不成孔,可考虑先打入套管再用75钻具反复扫孔下花管上拔2~5米套管再进行该段注水试验；钻至白云岩或岩石条件较差时,采用慢进尺、短进尺、低档速、更换钻头、矫正垂直度等方法尽量保证岩芯采取率；退芯时不能用铁锤敲打岩心管钻具,应卸下扩孔器倾斜倒出岩心或者用...
