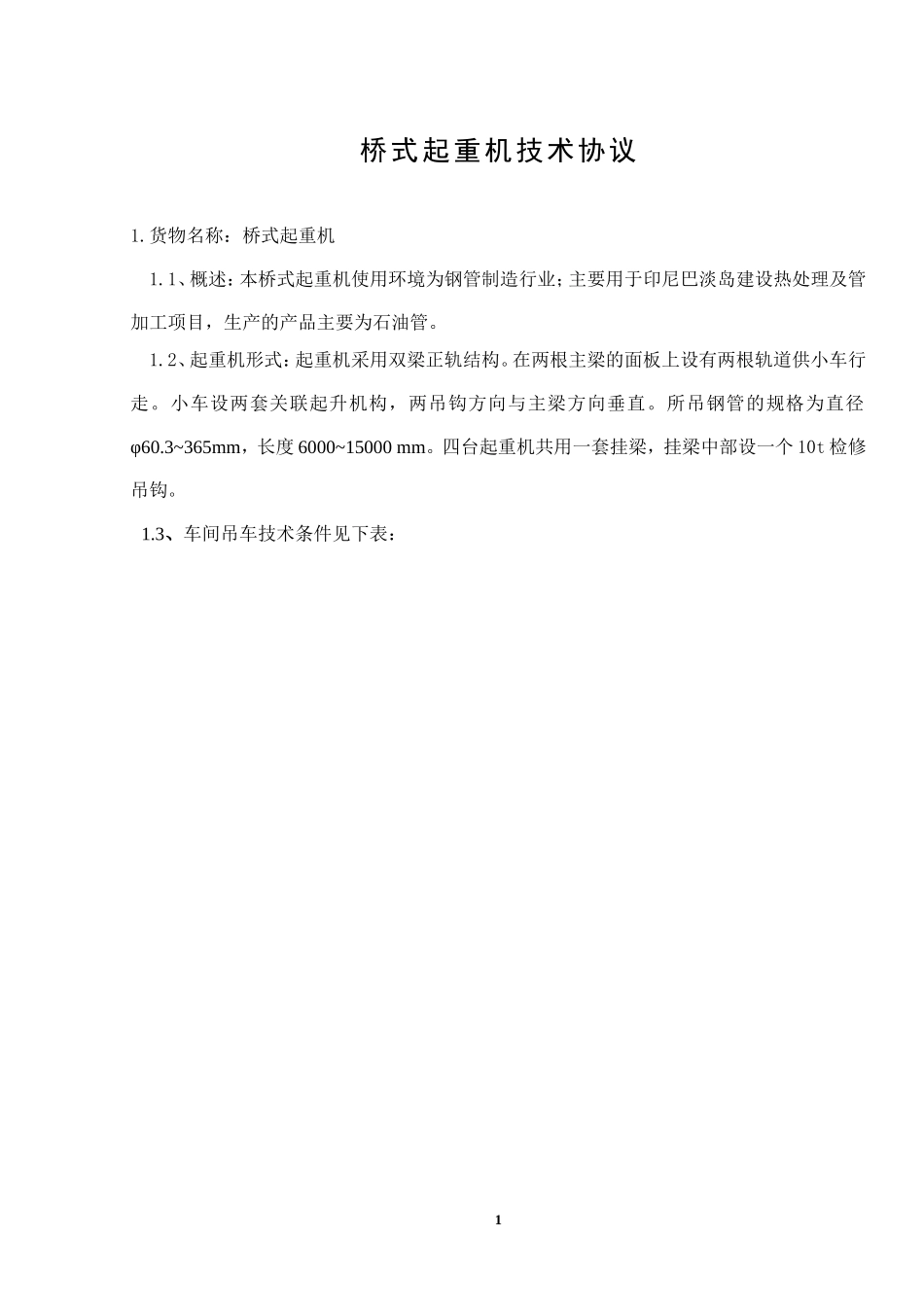

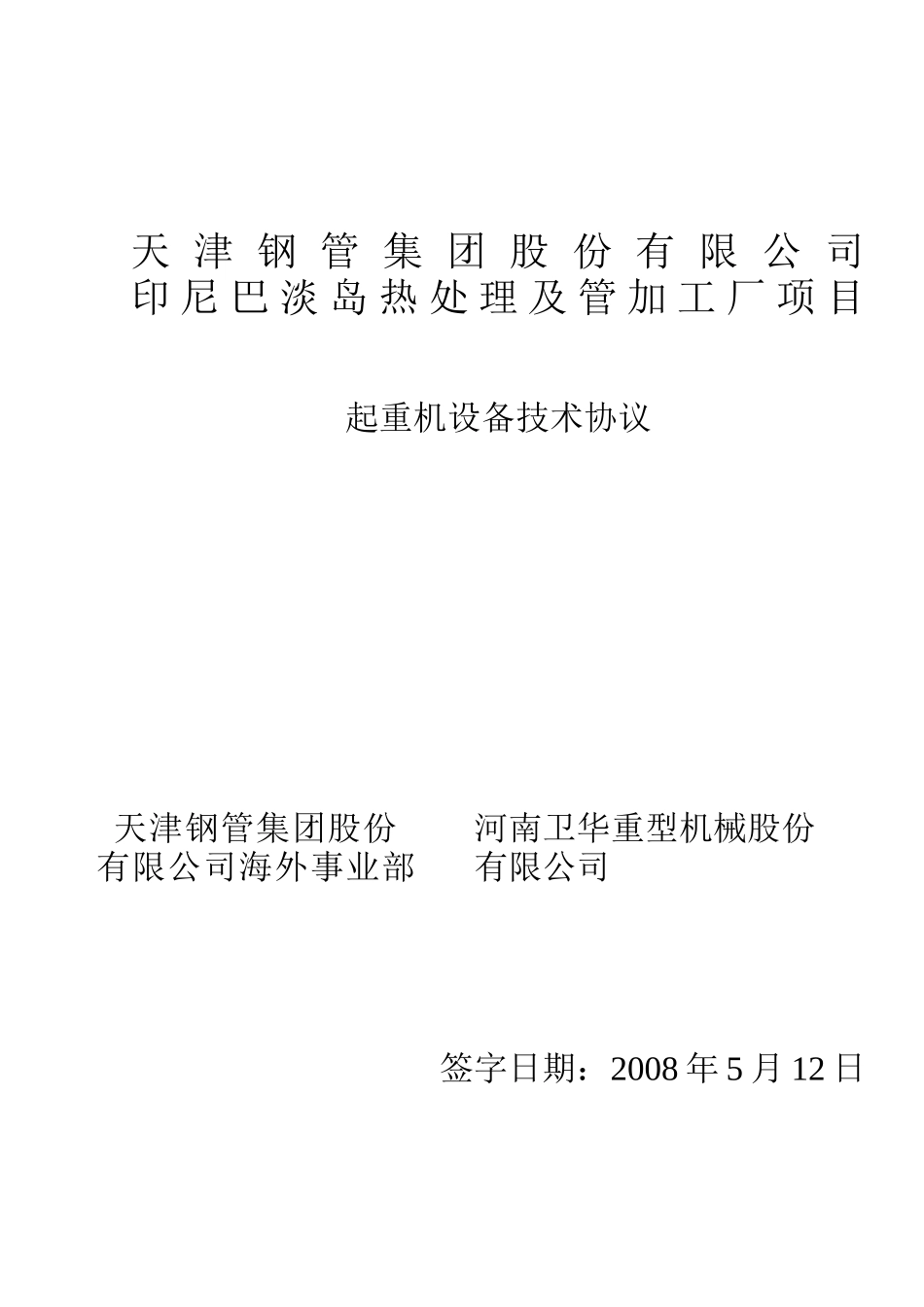

天津钢管集团股份有限公司印尼巴淡岛热处理及管加工厂项目起重机设备技术协议天津钢管集团股份有限公司海外事业部河南卫华重型机械股份有限公司签字日期：2008年5月12日桥式起重机技术协议1.货物名称：桥式起重机1.1、概述：本桥式起重机使用环境为钢管制造行业；主要用于印尼巴淡岛建设热处理及管加工项目，生产的产品主要为石油管。1.2、起重机形式：起重机采用双梁正轨结构。在两根主梁的面板上设有两根轨道供小车行走。小车设两套关联起升机构，两吊钩方向与主梁方向垂直。所吊钢管的规格为直径φ60.3~365mm，长度6000~15000mm。四台起重机共用一套挂梁，挂梁中部设一个10t检修吊钩。1.3、车间吊车技术条件见下表：1起重机械设备技术条件表I1工程项目名称天管泛亚有限公司在印尼巴淡建设管加工项目2起重机名称型号5+5t桥式吊车20司机室位置靠B列一侧3安装地点A-B跨21摩电道位置司机室对侧4台数122大车最大宽度10510mm5起重重量5+5t23大车轮距900mm6跨度Lk=28.5m24大车轮压165kN7起重高度14m25滑触线形式安全滑线8主钩起升速度13.3m/min26起升电动机YZR250M1-8/30kW9副钩起升速度---27大车电动机YZR160M2-6/7.5kW×210大车运行速度86.5m/min28小车电动机YZR132M1-6/2.5kW11小车运行速度43.8m/min29起升减速机ZQA-50012工作制度A630大车减速机ZQA-35013工作环境室内31小车减速机ZSC400(中硬)14大车行程180m32照明形式桥下照明15轨道型号P4333电源电压三相交流50Hz380V16操作方式司机室操作34司机室空调格力单冷型17缓冲器高度850mm35司机室形式闭式18环境温度20~47℃19司机室入口端入说明：1）主钩钩距4000mm。2）钢管规格：直径Φ60.3~365mm，长度6000~15000mm起重机械设备技术条件表II21工程项目名称天管泛亚有限公司在印尼巴淡建设管加工项目2起重机名称型号5+5t桥式吊车20司机室位置靠C列一侧3安装地点B-C跨21摩电道位置司机室对侧4台数222大车最大宽度10510mm5起重重量5+5t23大车轮距900mm6跨度Lk=28.5m24大车轮压165kN7起重高度14m25滑触线形式安全滑线8主钩起升速度13.3m/min26起升电动机YZR250M1-8/30kW9副钩起升速度---27大车电动机YZR160M2-6/7.5kW×210大车运行速度86.5m/min28小车电动机YZR132M1-6/2.5kW11小车运行速度43.8m/min29起升减速机ZQA-50012工作制度A630大车减速机ZQA-35013工作环境室外31小车减速机ZSC400(中硬)14大车行程240m32照明形式桥下照明15轨道型号P4333电源电压三相交流50Hz380V16操作方式司机室操作34司机室空调格力单冷型17缓冲器高度850mm35司机室形式闭式18环境温度20~47℃19司机室入口端入说明：1）主钩钩距4000mm。2）钢管规格：直径Φ60.3~365mm，长度6000~15000mm3起重机械设备技术条件表III1工程项目名称天管泛亚有限公司在印尼巴淡建设管加工项目2起重机名称型号5+5t桥式吊车20司机室位置靠C列一侧3安装地点C-D跨21摩电道位置司机室对侧4台数122大车最大宽度10510mm5起重重量5+5t23大车轮距900mm6跨度Lk=28.5m24大车轮压165kN7起重高度14m25滑触线形式安全滑线8主钩起升速度13.3m/min26起升电动机YZR250M1-8/30kW9副钩起升速度-27大车电动机YZR160M2-6/7.5kW×210大车运行速度86.5m/min28小车电动机YZR132M1-6/2.5kW11小车运行速度43.8m/min29起升减速机ZQA-50012工作制度A630大车减速机ZQA-35013工作环境室内31小车减速机ZSC400(中硬)14大车行程240m32照明形式桥下照明15轨道型号P4333电源电压三相交流50Hz380V16操作方式司机室操作34司机室空调格力单冷型17缓冲器高度850mm35司机室形式闭式18环境温度20~47℃——19司机室入口端入——说明：1）主钩钩距4000mm。2）钢管规格：直径Φ60.3~365mm，长度6000~15000mm42.工程范围2.2.1起重机设计、制造及运输到国内指定发运港口。2.2.2起重机指导安装、调试。2.2.3协助安装单位通过使用地质量技术监督部门验收取证。3.起重机适用的自然条件环境温度最高+47℃最低20℃工作环境中不得有易燃，易爆及腐蚀性气体。起重机安装使用地点的海拔高度不超过1000m。4.标准和规范本起重机设计、制造、安装和调试应符合下列最新版本的标准、规范及相关标准，但不限于下列标准、规范的范围：GB381...
