天大2017年12月考试《材料力学》离线作业考核试题VIP免费

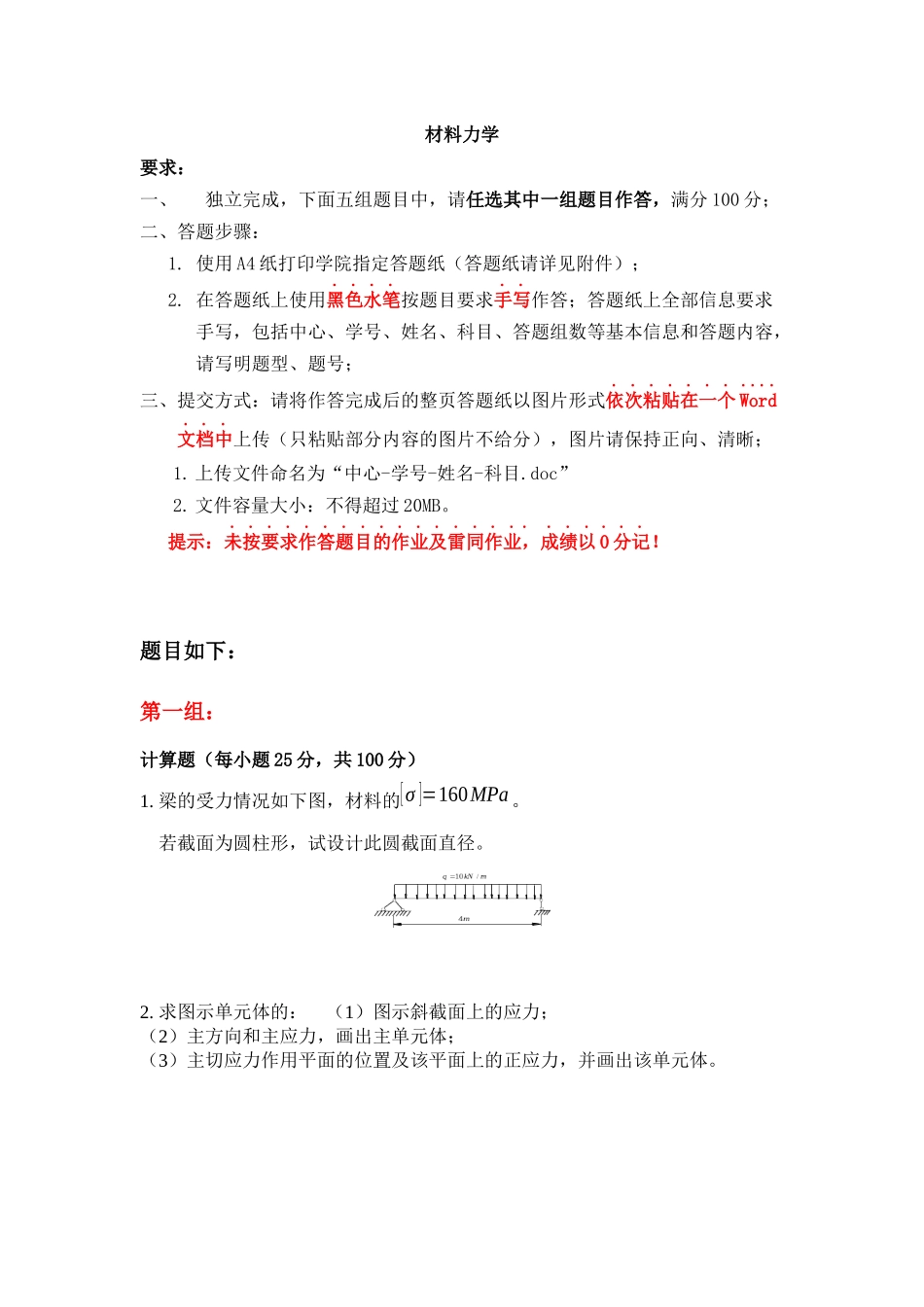

天大2017年12月考试《材料力学》离线作业考核试题_第1页
1/7

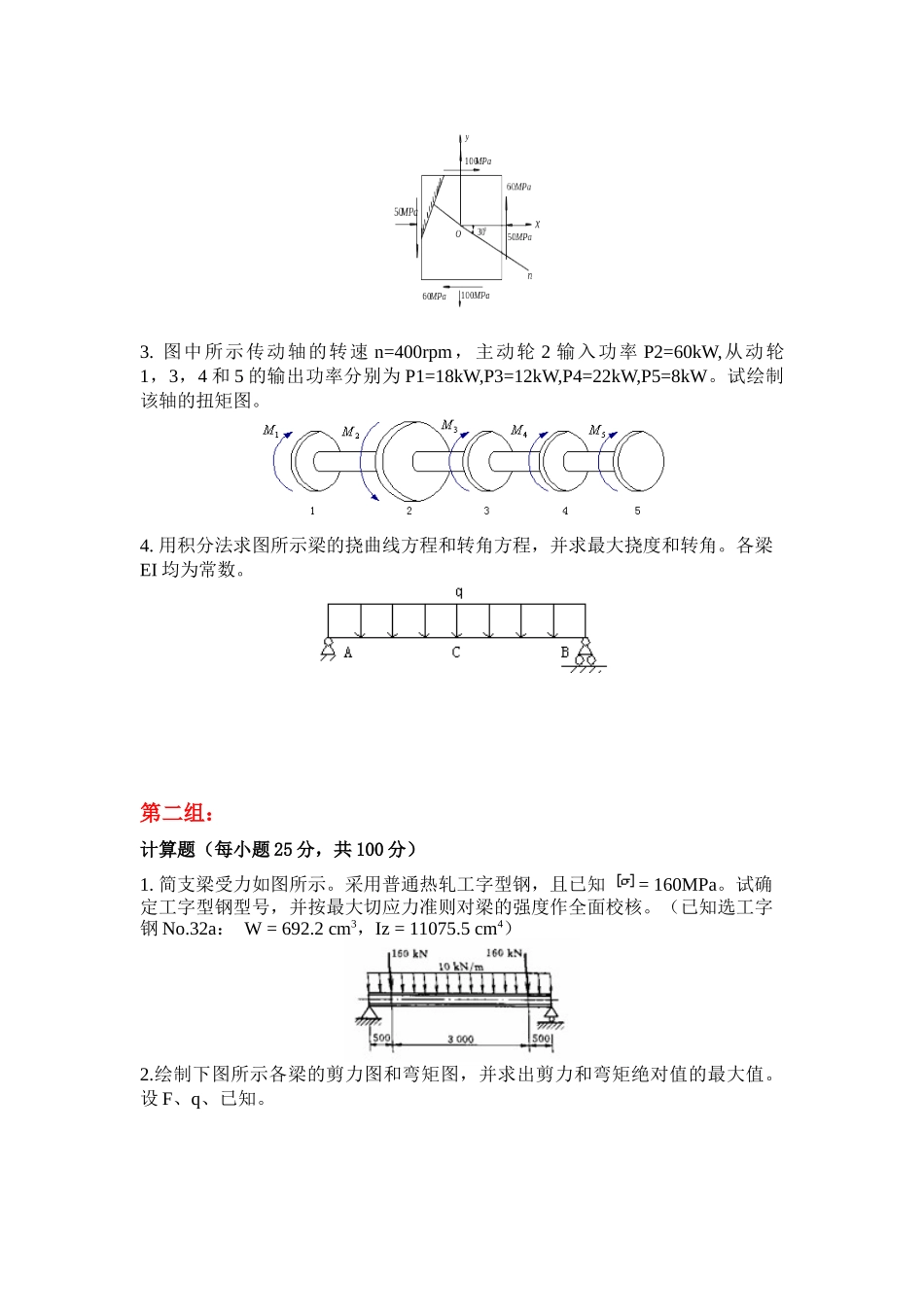

天大2017年12月考试《材料力学》离线作业考核试题_第2页
2/7

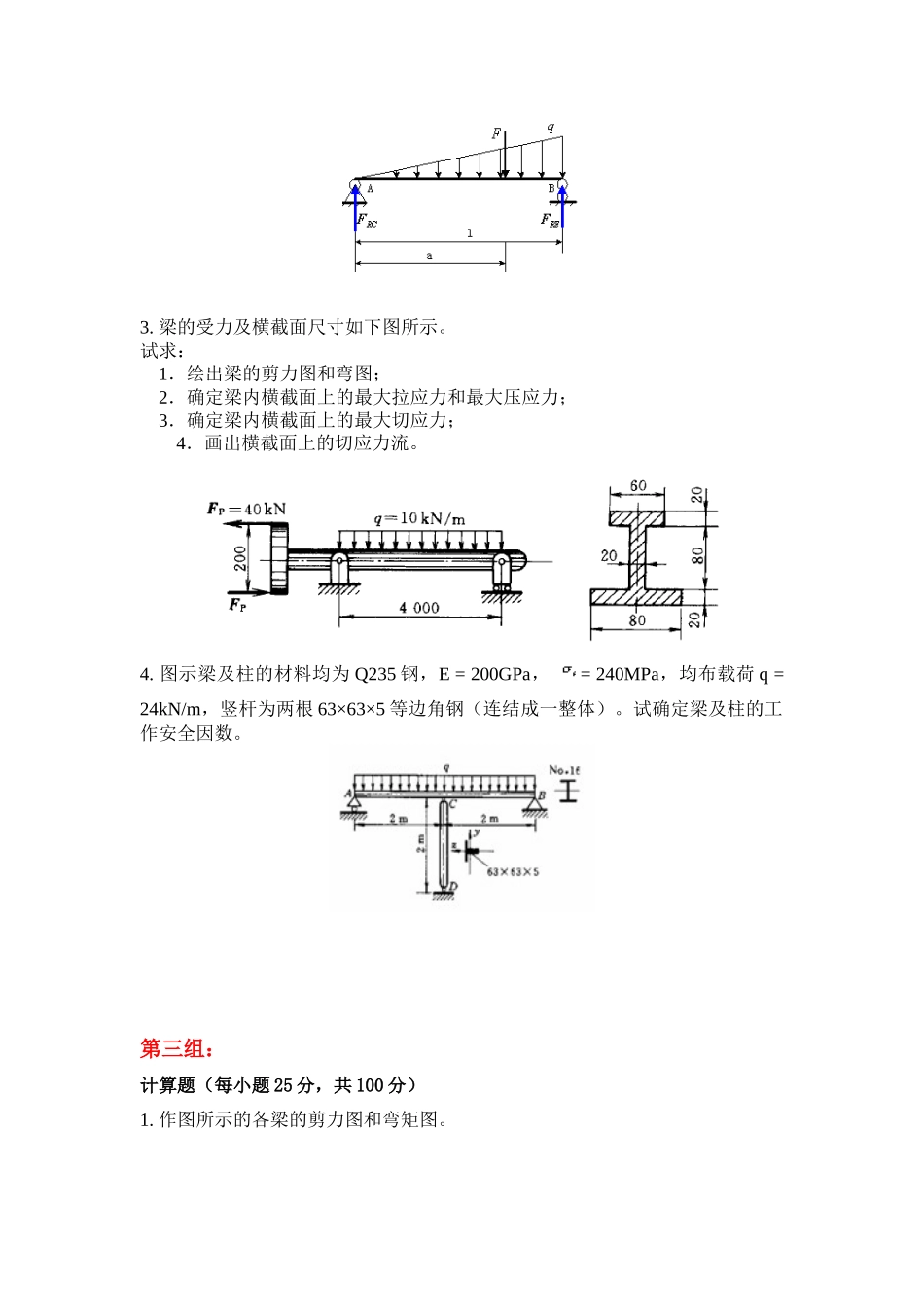

天大2017年12月考试《材料力学》离线作业考核试题_第3页
3/7
材料力学要求:一、独立完成,下面五组题目中,请任选其中一组题目作答,满分100分;二、答题步骤:1.使用A4纸打印学院指定答题纸(答题纸请详见附件);2.在答题纸上使用黑色水笔按题目要求手写作答;答题纸上全部信息要求手写,包括中心、学号、姓名、科目、答题组数等基本信息和答题内容,请写明题型、题号;三、提交方式:请将作答完成后的整页答题纸以图片形式依次粘贴在一个Word文档中上传(只粘贴部分内容的图片不给分),图片请保持正向、清晰;1.上传文件命名为“中心-学号-姓名-科目.doc”2.文件容量大小:不得超过20MB。提示:未按要求作答题目的作业及雷同作业,成绩以0分记!题目如下:第一组:计算题(每小题25分,共100分)1.梁的受力情况如下图,材料的[σ]=160MPa。若截面为圆柱形,试设计此圆截面直径。2.求图示单元体的:(1)图示斜截面上的应力;(2)主方向和主应力,画出主单元体;(3)主切应力作用平面的位置及该平面上的正应力,并画出该单元体。3.图中所示传动轴的转速n=400rpm,主动轮2输入功率P2=60kW,从动轮1,3,4和5的输出功率分别为P1=18kW,P3=12kW,P4=22kW,P5=8kW。试绘制该轴的扭矩图。4.用积分法求图所示梁的挠曲线方程和转角方程,并求最大挠度和转角。各梁EI均为常数。第二组:计算题(每小题25分,共100分)1.简支梁受力如图所示。采用普通热轧工字型钢,且已知=160MPa。试确定工字型钢型号,并按最大切应力准则对梁的强度作全面校核。(已知选工字钢No.32a:W=692.2cm3,Iz=11075.5cm4)2.绘制下图所示各梁的剪力图和弯矩图,并求出剪力和弯矩绝对值的最大值。设F、q、已知。3.梁的受力及横截面尺寸如下图所示。试求:1.绘出梁的剪力图和弯图;2.确定梁内横截面上的最大拉应力和最大压应力;3.确定梁内横截面上的最大切应力;4.画出横截面上的切应力流。4.图示梁及柱的材料均为Q235钢,E=200GPa,=240MPa,均布载荷q=24kN/m,竖杆为两根63×63×5等边角钢(连结成一整体)。试确定梁及柱的工作安全因数。第三组:计算题(每小题25分,共100分)1.作图所示的各梁的剪力图和弯矩图。2.求下列图示各刚架的弯矩、剪力及轴力图。3.用积分法计算图示梁的变形时,需分几段建立方程?并写出其位移边界条件。4.图示压杆两端为球铰约束,截面如图所示,为200mm×125mm×18mm的不等边角钢。杆长l=5m,材料为Q235钢,其弹性模量E=205GPa。试求压杆的临界载荷。图第四组:计算题(每小题25分,共100分)1.求下列图示各刚架的弯矩、剪力及轴力图。2.图示压杆两端为球铰约束,截面如图所示,为200mm×125mm×18mm的不等边角钢。杆长l=5m,材料为Q235钢,其弹性模量E=205GPa。试求压杆的临界载荷。图3.如图所示,一半圆拱由刚性块AB和BC及拉杆AC组成,受的均布载荷作用。若半圆拱半径,拉杆的许用应力,试设计拉杆的直径d。4.如图所示,重量Q=2kN的冰块以v=1m/s的速度冲击长为L=3m,直径d=200mm的木桩顶部。已知木材弹性模量EW=11GPa,求木桩内的最大正应力。第五组:计算题(每小题25分,共100分)1.试求千斤顶丝杠的工作安全因数。已知最大承载F=120kN,有效直径d1=52mm。长度l=600mm,材料为A3钢,E=210GPa,σp=200MPa,σs=235MPa,a=304MPa,b=1.12MPa。可以认为丝杠的下端固定,上端为自由。2.图示铸铁梁a=0.6m。材料许用拉应力[σt]=35MPa,许用压应力[σc]=140MPa,求q的最大允许值。已知yc=126.8mm,IZ=6431cm43.梁的受力情况如下图,材料的[σ]=160MPa。若截面为圆柱形,试设计此圆截面直径。4.求图示单元体的:(1)图示斜截面上的应力;(2)主方向和主应力,画出主单元体;(3)主切应力作用平面的位置及该平面上的正应力,并画出该单元体。
