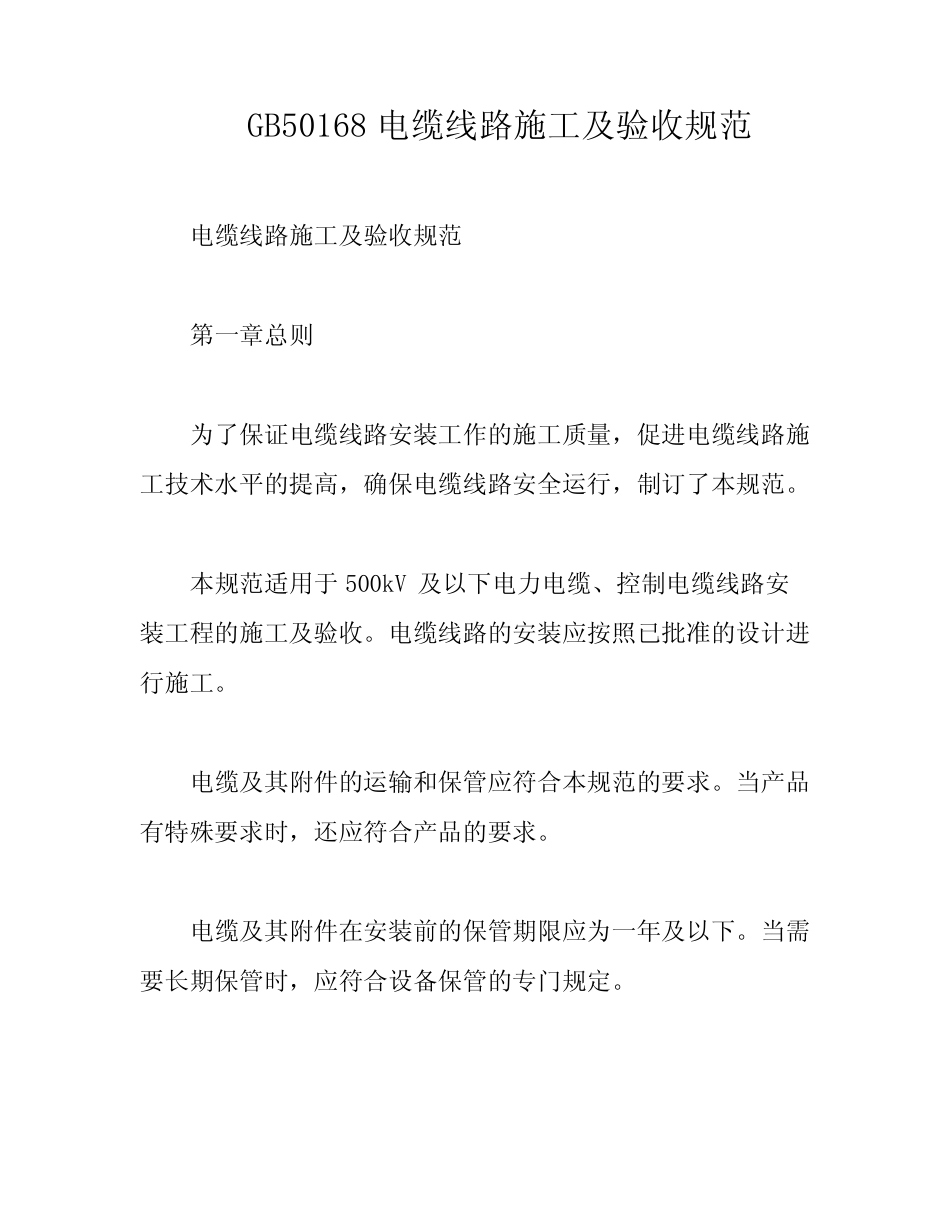

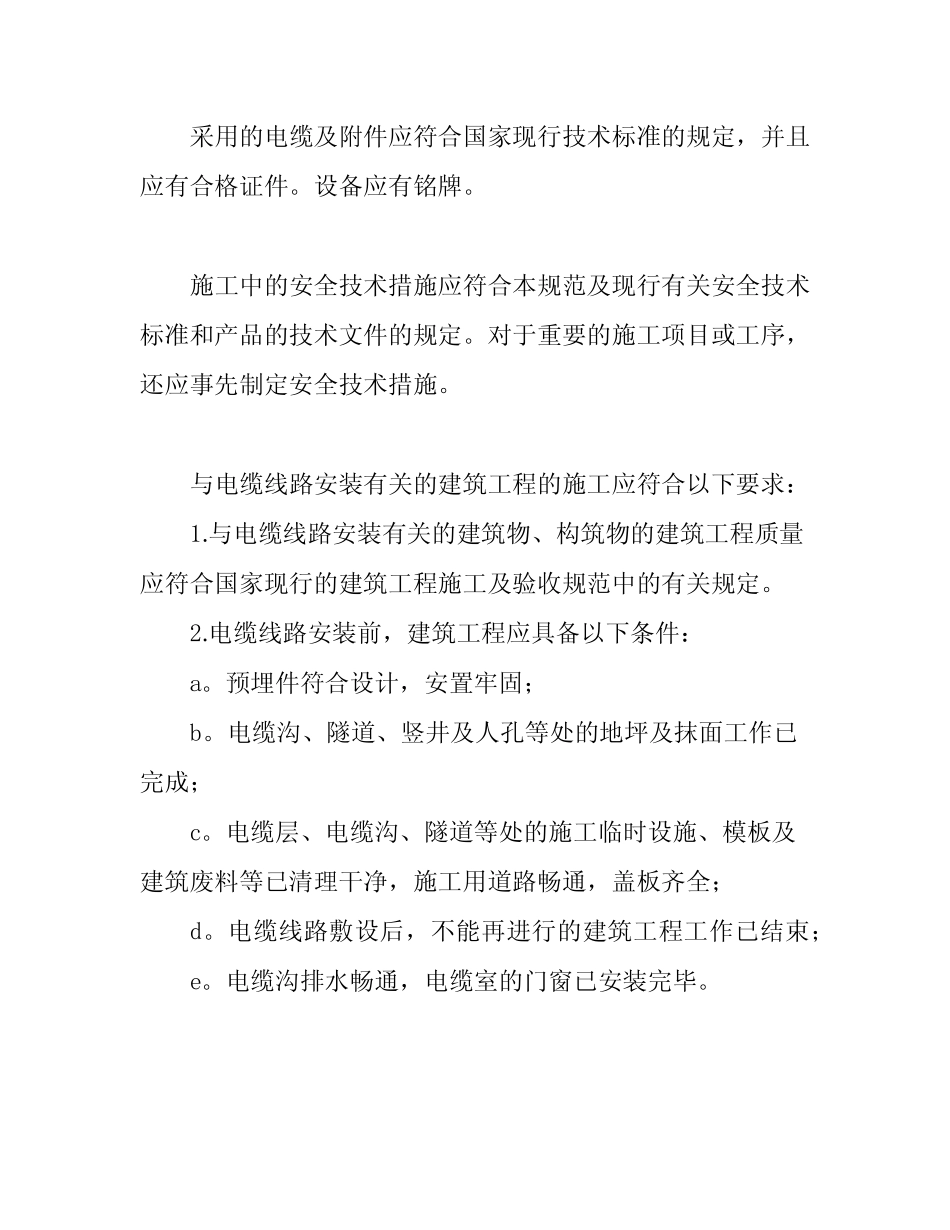

GB50168电缆线路施工及验收规范电缆线路施工及验收规范第一章总则为了保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订了本规范。本规范适用于500kV及以下电力电缆、控制电缆线路安装工程的施工及验收。电缆线路的安装应按照已批准的设计进行施工。电缆及其附件的运输和保管应符合本规范的要求。当产品有特殊要求时，还应符合产品的要求。电缆及其附件在安装前的保管期限应为一年及以下。当需要长期保管时，应符合设备保管的专门规定。采用的电缆及附件应符合国家现行技术标准的规定，并且应有合格证件。设备应有铭牌。施工中的安全技术措施应符合本规范及现行有关安全技术标准和产品的技术文件的规定。对于重要的施工项目或工序，还应事先制定安全技术措施。与电缆线路安装有关的建筑工程的施工应符合以下要求：1.与电缆线路安装有关的建筑物、构筑物的建筑工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。2.电缆线路安装前，建筑工程应具备以下条件：a。预埋件符合设计，安置牢固；b。电缆沟、隧道、竖井及人孔等处的地坪及抹面工作已完成；c。电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等已清理干净，施工用道路畅通，盖板齐全；d。电缆线路敷设后，不能再进行的建筑工程工作已结束；e。电缆沟排水畅通，电缆室的门窗已安装完毕。电缆及其附件安装用的钢制紧固件，除地脚螺栓外，应使用热镀锌制品。对于有抗干扰要求的电缆线路，应按照设计要求采取抗干扰措施。电缆线路的施工及验收，除按照本规范的规定执行外，还应符合国家现行的有关标准规范的规定。第二章运输与保管在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。电缆盘不应平放运输、平放贮存。运输或滚动电缆盘前，必须保证电缆盘牢固，电缆绕紧。电缆及其附件到达现场后，应按照以下要求及时进行检查：1.产品的技术文件应齐全。2.电缆型号、规格、长度应符合订货要求，附件应齐全；电缆外观不应受损。3.电缆封端应严密。当外观检查有怀疑时，应进行受潮判断或试验。如果电缆及其有关材料不立即安装，应按照以下要求贮存：电缆应分类存放，并标明型号、电压、规格和长度。电缆盘之间应有通道，存放处不得有积水。电缆桥架应分类保管，不得因受力而变形。第三章电缆管的加工及敷设3.0.1电缆管的内壁应光滑，不应有穿孔、裂缝和明显的凹凸不平。金属电缆管不应有严重锈蚀。硬质塑料管不宜用于温度过高或过低的场所。在易受机械损伤的地方和受力较大的地方直埋时，应使用足够强度的管材。3.0.2电缆管的加工应满足以下要求：①管口应无毛刺和尖锐棱角，宜做成喇叭形。②电缆管在弯曲后不应有裂缝和明显的凹瘪，弯扁程度不宜大于管子外径的10%。电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。③金属电缆管应在外表涂上防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。3.0.3电缆管的内径与电缆外径之比不得小于1.5.混凝土管、陶土管、石棉水泥管除满足上述要求外，其内径不应小于100mm。3.0.4每根电缆管的弯头不应超过3个，直角弯不应超过2个。3.0.5电缆管明敷时应满足以下要求：①电缆管应安装牢固，电缆管支持点间的距离不应超过3m（如果设计无规定）。②当塑料管的直线长度超过30m时，应加装伸缩节。3.0.6电缆管的连接应满足以下要求：①金属电缆管连接应牢固，密封应良好，两管口应对准。套接的短套管或带螺纹的管接头的长度不应小于电缆管外径的2.2倍。金属电缆管不宜直接对焊。②硬质塑料管在套接或插接时，其插入深度应为管子内径的1.1～1.8倍。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊。3.0.7引至设备的电缆管管口位置应便于与设备连接，不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。3.0.8利用电缆的保护钢管作接地线时，应先焊好接地线；有螺纹的管接头处，应用跳线焊接，再敷设电缆。3.0.9敷设混凝土、陶土、石棉水泥等电缆管时，地基应坚实、平整，不应有沉陷。电缆管的敷设应满足以下要求：①电缆管的埋设深度不应小于0.7m；在人行道下面敷设时，不应小于0.5m。...
