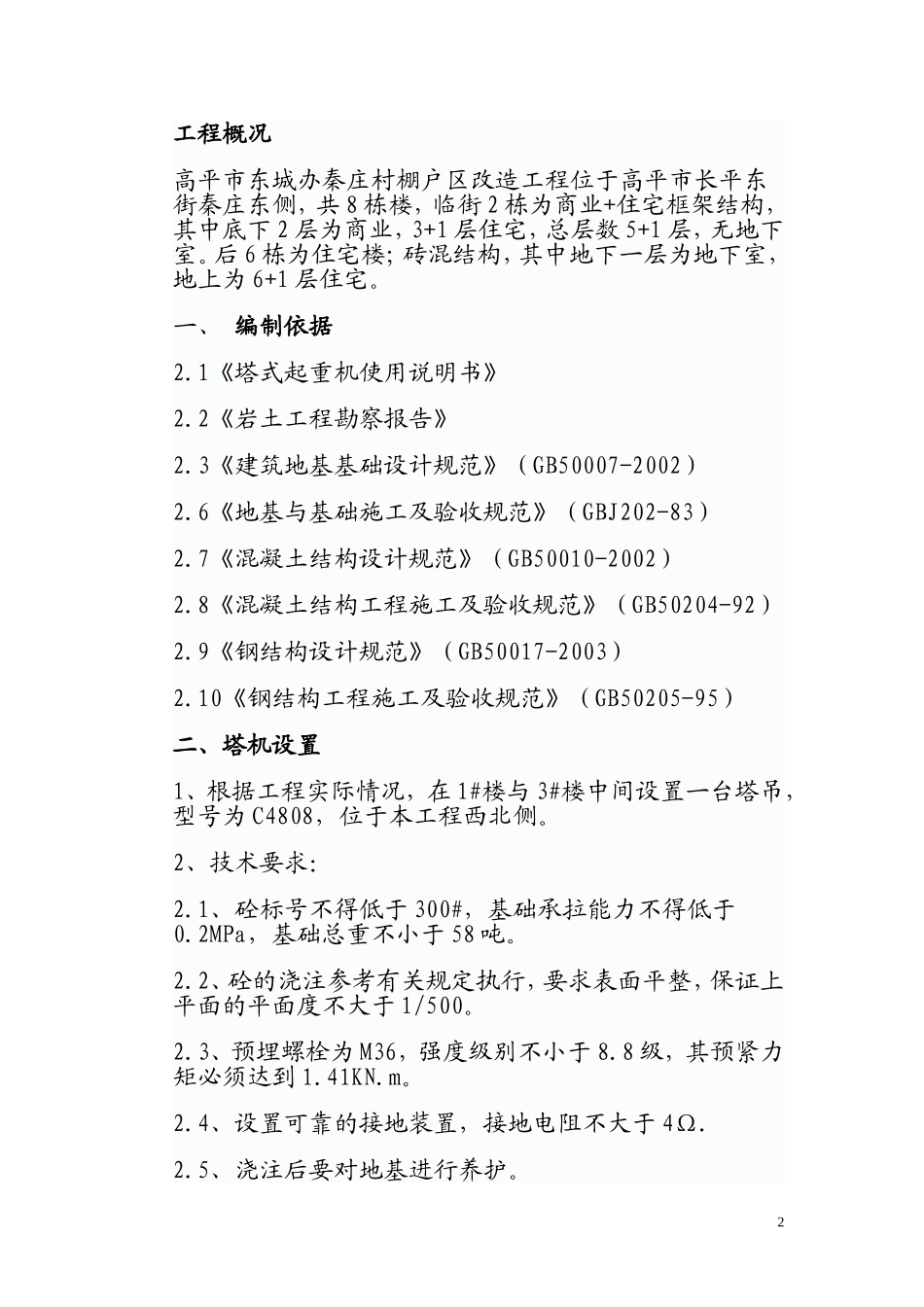

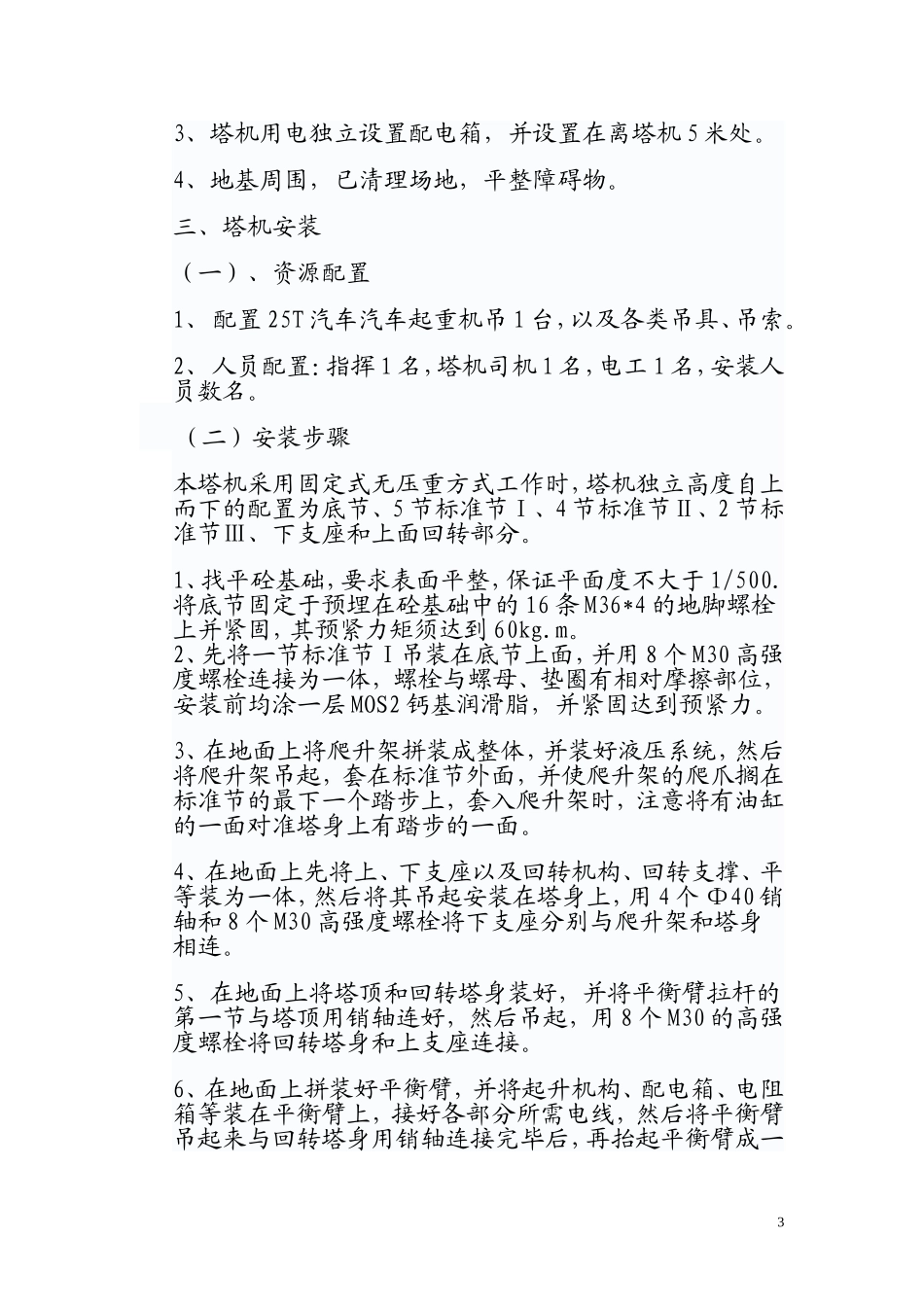

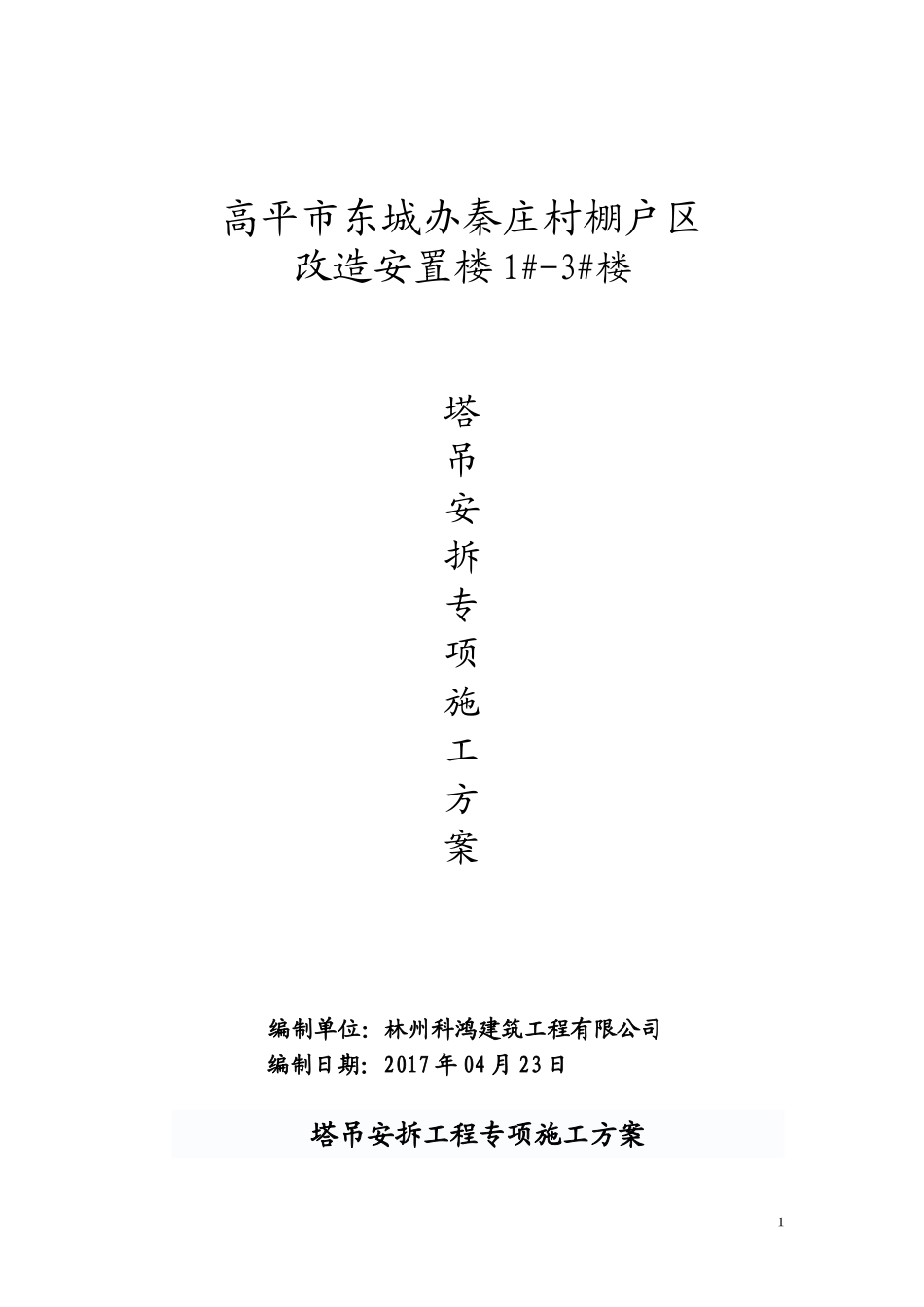

高平市东城办秦庄村棚户区改造安置楼1#-3#楼塔吊安拆专项施工方案编制单位：林州科鸿建筑工程有限公司编制日期：2017年04月23日塔吊安拆工程专项施工方案1工程概况高平市东城办秦庄村棚户区改造工程位于高平市长平东街秦庄东侧，共8栋楼，临街2栋为商业+住宅框架结构，其中底下2层为商业，3+1层住宅，总层数5+1层，无地下室。后6栋为住宅楼；砖混结构，其中地下一层为地下室，地上为6+1层住宅。一、编制依据2.1《塔式起重机使用说明书》2.2《岩土工程勘察报告》2.3《建筑地基基础设计规范》（GB50007-2002）2.6《地基与基础施工及验收规范》（GBJ202-83）2.7《混凝土结构设计规范》（GB50010-2002）2.8《混凝土结构工程施工及验收规范》（GB50204-92）2.9《钢结构设计规范》（GB50017-2003）2.10《钢结构工程施工及验收规范》（GB50205-95）二、塔机设置1、根据工程实际情况，在1#楼与3#楼中间设置一台塔吊，型号为C4808，位于本工程西北侧。2、技术要求：2.1、砼标号不得低于300#，基础承拉能力不得低于0.2MPa，基础总重不小于58吨。2.2、砼的浇注参考有关规定执行，要求表面平整，保证上平面的平面度不大于1/500。2.3、预埋螺栓为M36，强度级别不小于8.8级，其预紧力矩必须达到1.41KN.m。2.4、设置可靠的接地装置，接地电阻不大于4Ω.2.5、浇注后要对地基进行养护。23、塔机用电独立设置配电箱，并设置在离塔机5米处。4、地基周围，已清理场地，平整障碍物。三、塔机安装（一）、资源配置1、配置25T汽车汽车起重机吊1台，以及各类吊具、吊索。2、人员配置：指挥1名，塔机司机1名，电工1名，安装人员数名。（二）安装步骤本塔机采用固定式无压重方式工作时，塔机独立高度自上而下的配置为底节、5节标准节Ⅰ、4节标准节Ⅱ、2节标准节Ⅲ、下支座和上面回转部分。1、找平砼基础，要求表面平整，保证平面度不大于1/500.将底节固定于预埋在砼基础中的16条M36*4的地脚螺栓上并紧固，其预紧力矩须达到60kg.m。2、先将一节标准节Ⅰ吊装在底节上面，并用8个M30高强度螺栓连接为一体，螺栓与螺母、垫圈有相对摩擦部位，安装前均涂一层MOS2钙基润滑脂，并紧固达到预紧力。3、在地面上将爬升架拼装成整体，并装好液压系统，然后将爬升架吊起，套在标准节外面，并使爬升架的爬爪搁在标准节的最下一个踏步上，套入爬升架时，注意将有油缸的一面对准塔身上有踏步的一面。4、在地面上先将上、下支座以及回转机构、回转支撑、平等装为一体，然后将其吊起安装在塔身上，用4个Φ40销轴和8个M30高强度螺栓将下支座分别与爬升架和塔身相连。5、在地面上将塔顶和回转塔身装好，并将平衡臂拉杆的第一节与塔顶用销轴连好，然后吊起，用8个M30的高强度螺栓将回转塔身和上支座连接。6、在地面上拼装好平衡臂，并将起升机构、配电箱、电阻箱等装在平衡臂上，接好各部分所需电线，然后将平衡臂吊起来与回转塔身用销轴连接完毕后，再抬起平衡臂成一3角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆后，再将吊车卸载。7、吊起重1.88吨的平衡重一块，放在平衡臂的最后第二块处。8、在地面上，先将司机室的各电器设备检查好以后，将司机室吊起至上支座的上面，然后用销轴将司机室与上支座连接好。9、起重臂与起重臂拉杆的安装9.1、起重臂和拉杆节的配置见图4-8、4-9，次序不得混乱。9.2、按照图4-8组合吊臂长度，用相应销轴把它们装配在一起，把第Ⅰ节臂和第Ⅱ节臂连接后，装上小车，并把小车固定在吊臂根部，把吊臂搁置在1米高左右的支架上，使小车离开地面，装上小车牵引机构。所有销轴都安装上开口销，并将开口销打开。9.3、按照图4-9组合吊臂拉杆长度，用销轴把它们连接起来，固定在吊臂上弦杆上。9.4、按图3-10穿绕小车牵引钢丝绳，其余有关要求见图4-10.9.5、用汽车起重机将吊臂总成平稳提升，提升过程中必须保持处于水平位置，使得吊臂能够顺利地安装到回转塔身的吊臂铰点上。9.6、在吊臂与回转塔身连接完毕后，继续提升吊臂，使吊臂头部稍微抬起，并用起升机构钢丝绳通过塔顶和吊臂拉杆上的一组滑轮，拉起拉杆（见图4-10），先使短拉杆的连接板能够用销轴连接到塔顶的相应拉板上，然后，再调整长拉杆的高度...
