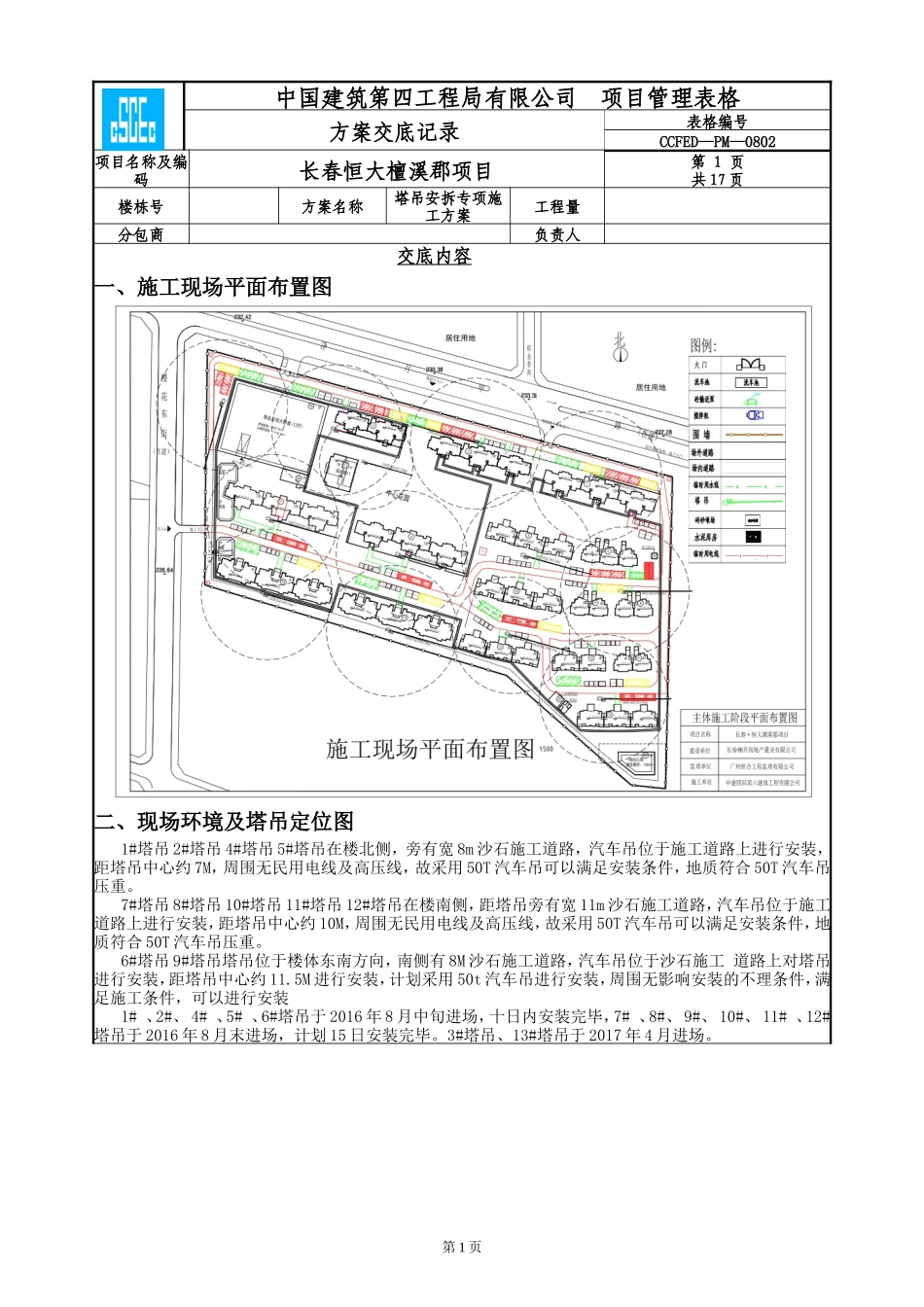

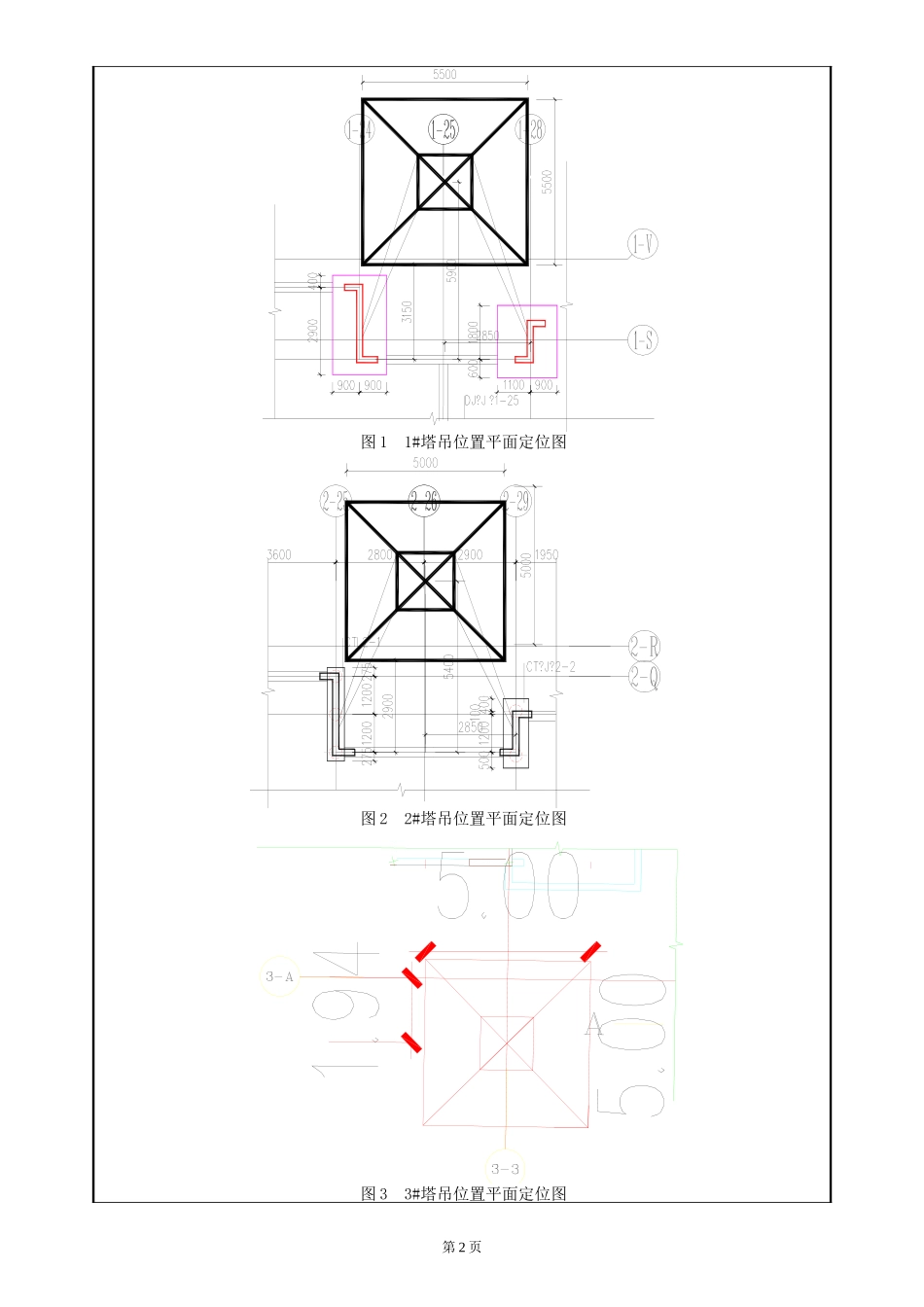

中国建筑第四工程局有限公司项目管理表格方案交底记录表格编号CCFED—PM—0802项目名称及编码长春恒大檀溪郡项目第1页共17页楼栋号方案名称塔吊安拆专项施工方案工程量分包商负责人交底内容一、施工现场平面布置图二、现场环境及塔吊定位图1#塔吊2#塔吊4#塔吊5#塔吊在楼北侧，旁有宽8m沙石施工道路，汽车吊位于施工道路上进行安装，距塔吊中心约7M，周围无民用电线及高压线，故采用50T汽车吊可以满足安装条件，地质符合50T汽车吊压重。7#塔吊8#塔吊10#塔吊11#塔吊12#塔吊在楼南侧，距塔吊旁有宽11m沙石施工道路，汽车吊位于施工道路上进行安装，距塔吊中心约10M，周围无民用电线及高压线，故采用50T汽车吊可以满足安装条件，地质符合50T汽车吊压重。6#塔吊9#塔吊塔吊位于楼体东南方向，南侧有8M沙石施工道路，汽车吊位于沙石施工道路上对塔吊进行安装，距塔吊中心约11.5M进行安装，计划采用50t汽车吊进行安装，周围无影响安装的不理条件，满足施工条件，可以进行安装1#、2#、4#、5#、6#塔吊于2016年8月中旬进场，十日内安装完毕，7#、8#、9#、10#、11#、12#塔吊于2016年8月末进场，计划15日安装完毕。3#塔吊、13#塔吊于2017年4月进场。第1页图11#塔吊位置平面定位图图22#塔吊位置平面定位图图33#塔吊位置平面定位图第2页图44#塔吊位置平面定位图图55#塔吊位置平面定位图第3页图66#塔吊位置平面定位图图77#塔吊位置平面定位图图88#塔吊位置平面定位图第4页图99#塔吊位置平面定位图图1010#塔吊位置平面定位图图1111#塔吊位置平面定位图第5页图1212#塔吊位置平面定位图图1313#塔吊位置平面定位图三、安装注意事项、要求及措施1、安装注意事项1）汽车吊支腿牢固可靠2）严禁超载3）吊具良好。按被吊物的重量选择正确的幅度4）吊点位置正确5）安装作业必须按说明顺序进行6）必须安装并使用安全防护措施，如爬梯、平台、护栏、安全带等7）平衡臂上未装配重时，严禁吊载8）风速超过12m/s时，严禁安装作业9）必须根据起重臂长度确定配重数量10）起吊或落下标准节时，要尽可能地靠近塔身11）基础采用支脚固定式，必须按混凝土块中心线对称安装12）注意固定支腿鱼尾板的安装尺寸13）做一组防雷接地，接地电阻值不大于4Ω，防雷接地做法：用L40×4角钢埋于基础旁边，用—40×4镀锌扁铁与塔基基础节连接14）砼浇筑前对钢筋和主脚钢安装尺寸进行隐检，确认合格后进行下道工序15）固定支脚安装时必须保证固定支脚顶面高出钢筋砼基础顶2、技术保证条件1）管理措施塔吊安装前，对作业班组全体成员进行技术培训，对塔吊安装相关的内容进行全面的技术交底。安装第6页过程中安排技术人员及专职安全员随时对塔吊的安装情况，依据专项施工方案、塔吊安装使用说明书及相关文件、规范的要求进行现场检查，发现问题立即通知作业班组进行整改，并对整改情况及时进行落实。塔吊安装完成后，由公司项目经理组织技术、安全、质量等部门、进行联合验收，验收不合格不得投入生产使用。2）组织措施选择具有丰富经验的塔吊技术员、安全员进行施工管理，优选具有丰富经验的作业人员进行实际安装作业任务，从而确保能够严格按照生产厂家要求进行安装，确保安全施工全过程的安全。3）技术措施严格按照塔吊相关要求进行作业，保证辅助设备（汽车吊）的吊装工作的重量计算满足塔吊单件重量的使用，从而确保塔吊安装体系的每个数据均有据可依，从技术上保证安装体系的安全性。四、施工部署1、设备计划序号塔吊编号覆盖楼号及塔吊型号11#塔吊1#楼QTZ80(TC5610)22#塔吊2#楼QTZ80(TC5610)34#塔吊4#8#9#楼QTZ80(TC5610)45#塔吊5#楼QTZ80(TC5610)56#塔吊6#楼QTZ80(TC5610)67#塔吊7#楼QTZ80(TC5610)78#塔吊10#13#楼QTZ80(TC5610)89#塔吊11#12#16#楼QTZ80(TC5610)910#塔吊14#楼QTZ80(TC5610)1011#塔吊15#楼QTZ80(TC5610)1112#塔吊17#综合楼QTZ63(TC5010)123#塔吊3#楼QTZ80(TC5610)1313#塔吊商业影城QTZ80(TC6012)2、安装塔吊所需要设备工具名称规格型号单位数量备注汽车吊50t台1按现场实际情况有变动专用工具套1安全帽顶若干安全带条8起重钢丝绳￠18-6×37+1根4汽车吊配备起重钢丝绳￠16-6×37+1根2汽车吊配备起重钢丝绳￠12-6×19...
