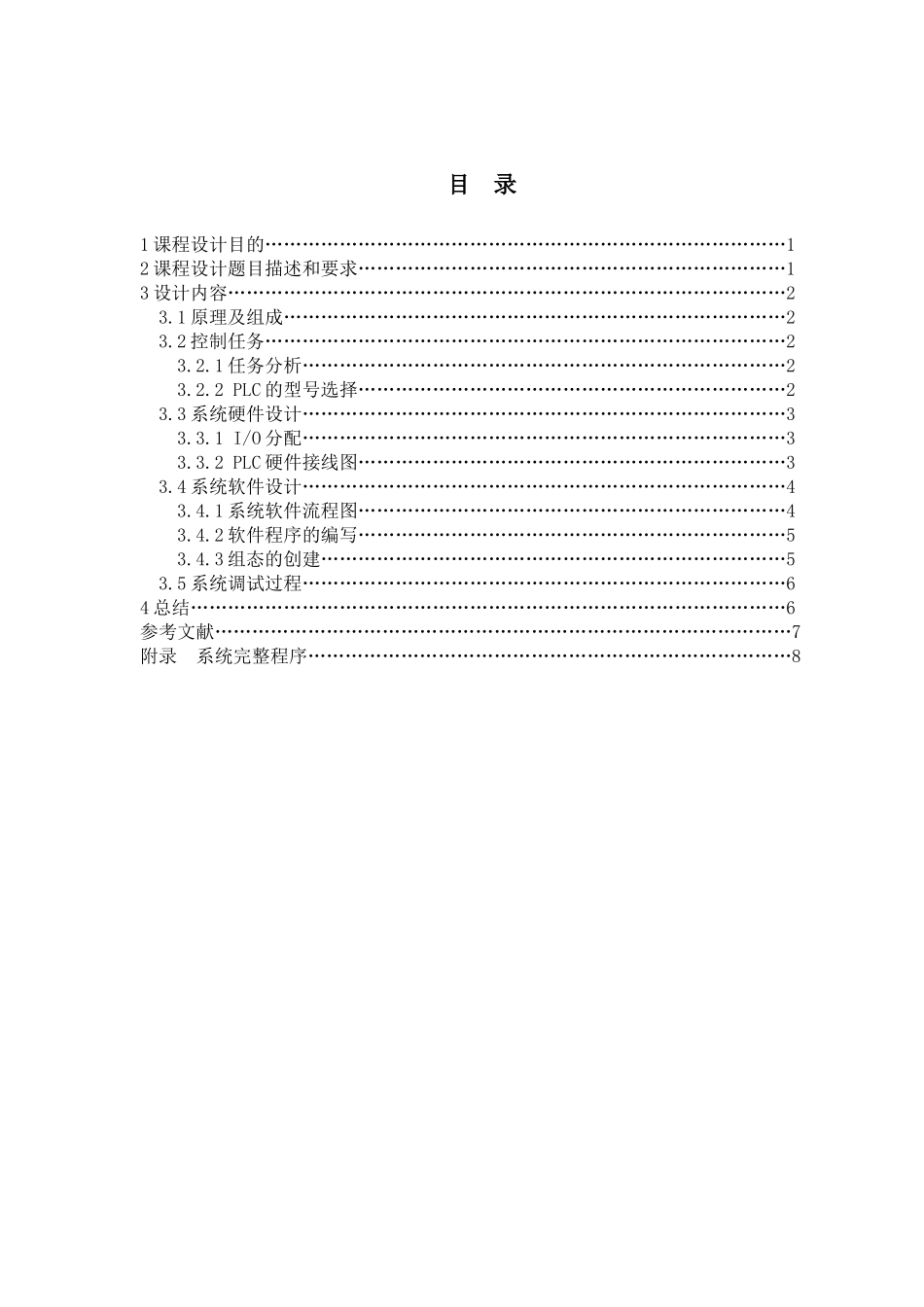

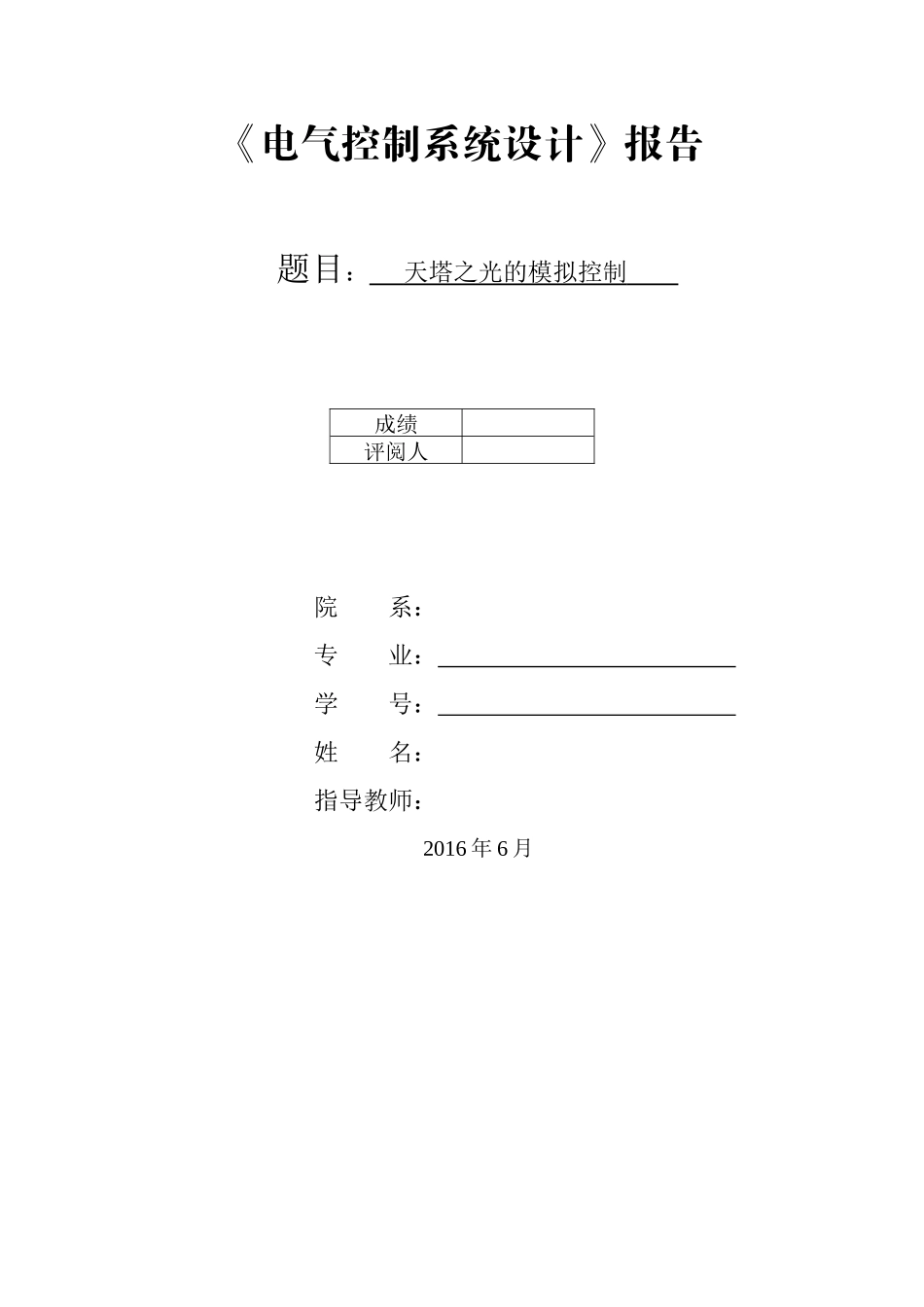

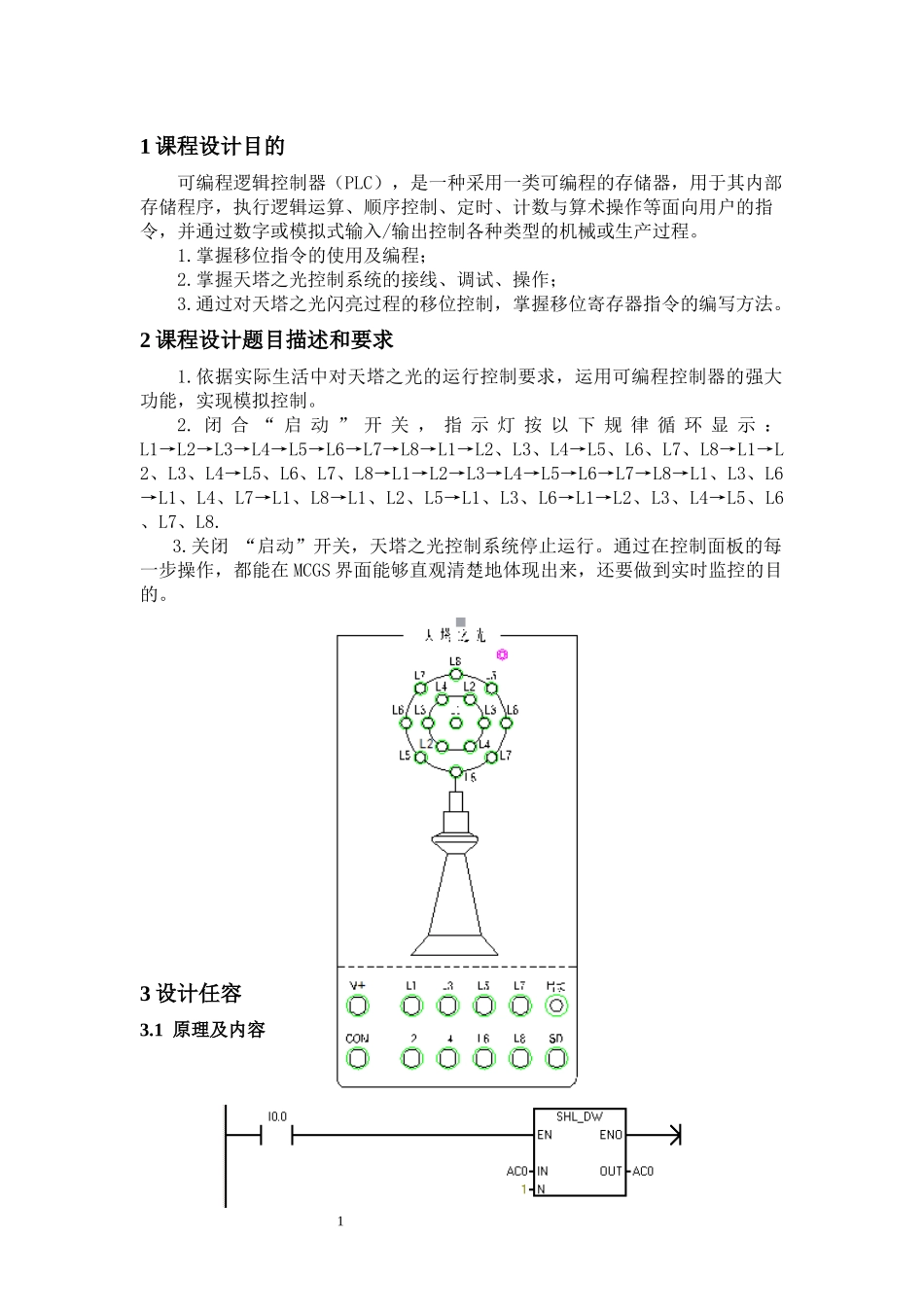

《电气控制系统设计》报告题目：天塔之光的模拟控制院系：专业：学号：姓名：指导教师：2016年6月成绩评阅人目录1课程设计目的…………………………………………………………………………12课程设计题目描述和要求……………………………………………………………13设计内容………………………………………………………………………………23.1原理及组成………………………………………………………………………23.2控制任务…………………………………………………………………………23.2.1任务分析……………………………………………………………………23.2.2PLC的型号选择……………………………………………………………23.3系统硬件设计……………………………………………………………………33.3.1I/O分配……………………………………………………………………33.3.2PLC硬件接线图……………………………………………………………33.4系统软件设计……………………………………………………………………43.4.1系统软件流程图……………………………………………………………43.4.2软件程序的编写……………………………………………………………53.4.3组态的创建…………………………………………………………………53.5系统调试过程……………………………………………………………………64总结……………………………………………………………………………………6参考文献…………………………………………………………………………………7附录系统完整程序……………………………………………………………………811课程设计目的可编程逻辑控制器（PLC），是一种采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。1.掌握移位指令的使用及编程；2.掌握天塔之光控制系统的接线、调试、操作；3.通过对天塔之光闪亮过程的移位控制，掌握移位寄存器指令的编写方法。2课程设计题目描述和要求1.依据实际生活中对天塔之光的运行控制要求，运用可编程控制器的强大功能，实现模拟控制。2.闭合“启动”开关，指示灯按以下规律循环显示：L1→L2→L3→L4→L5→L6→L7→L8→L1→L2、L3、L4→L5、L6、L7、L8→L1→L2、L3、L4→L5、L6、L7、L8→L1→L2→L3→L4→L5→L6→L7→L8→L1、L3、L6→L1、L4、L7→L1、L8→L1、L2、L5→L1、L3、L6→L1→L2、L3、L4→L5、L6、L7、L8.3.关闭“启动”开关，天塔之光控制系统停止运行。通过在控制面板的每一步操作，都能在MCGS界面能够直观清楚地体现出来，还要做到实时监控的目的。图2.1天塔之光灯分布图3设计任容3.1原理及内容2图3.1移位指令移位指令使用：移位指令将输入值IN右移或左移N位，并将输出结果装载到OUT中。移位指令对移位出的位自动补零。如果位数N大与或等于最大允值，那么移位操作的次数为最大允许值。3.2控制任务3.2.1任务分析1)设备的名称、用途、基本结构、动作原理以及工艺过程的简要介绍。2)拖动方式、运动部件的动作顺序、各动作要求和控制要求。3)互锁、自锁、保护要求。4)应绘制外接电路图和PLC外部接线图。原理设计的中心任务是绘制电气原理图和选用电器元件。接线图的编号应与原理图一致，要标注组件所有进出线编号、配线规格、进出线的连接方式（采用端子板或接插板）。3.2.2PLC的型号选择SIMATICS7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。S7-200系列出色表现在以下几个方面：(1)编程简单，使用方便(2)控制灵活，程序可变，具有很好的柔(3)功能强，扩充方便，性能价格比高(4)控制系统设计及施工的工作量少，维修方便(5)可靠性高，抗干扰能力强(6)体积小、重量轻、能耗低，是“机电一体化”特有的产品。3.3系统硬件设计3.3.1I/O分配表3.1I/O分配表序号PLC地址（PLC端子）电气符号（面板端子）功能说明1I0.0SD启动（SD）2Q0.0L1指示灯L133Q0.1L2指示...
