市政工程监测方案设计VIP免费

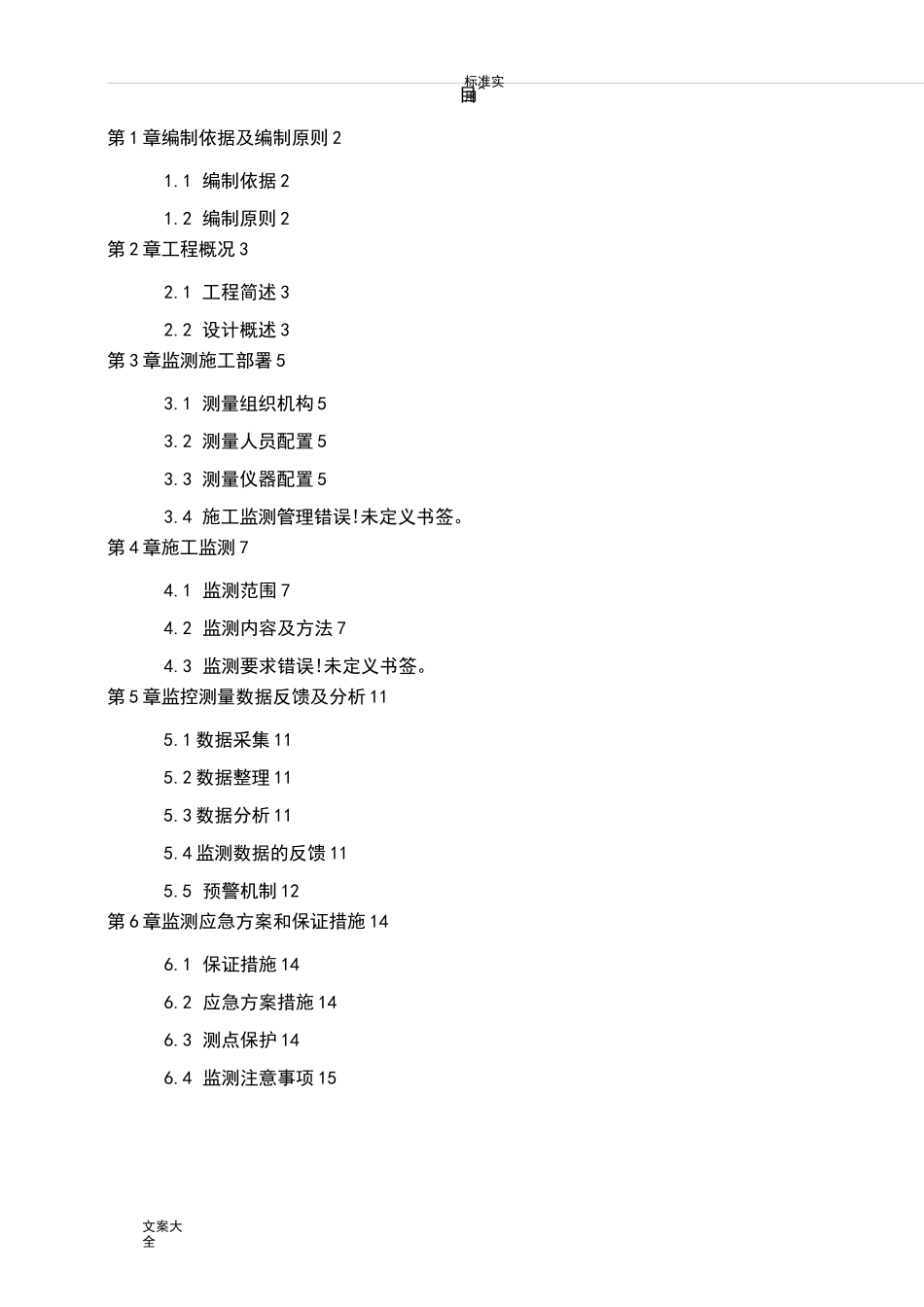

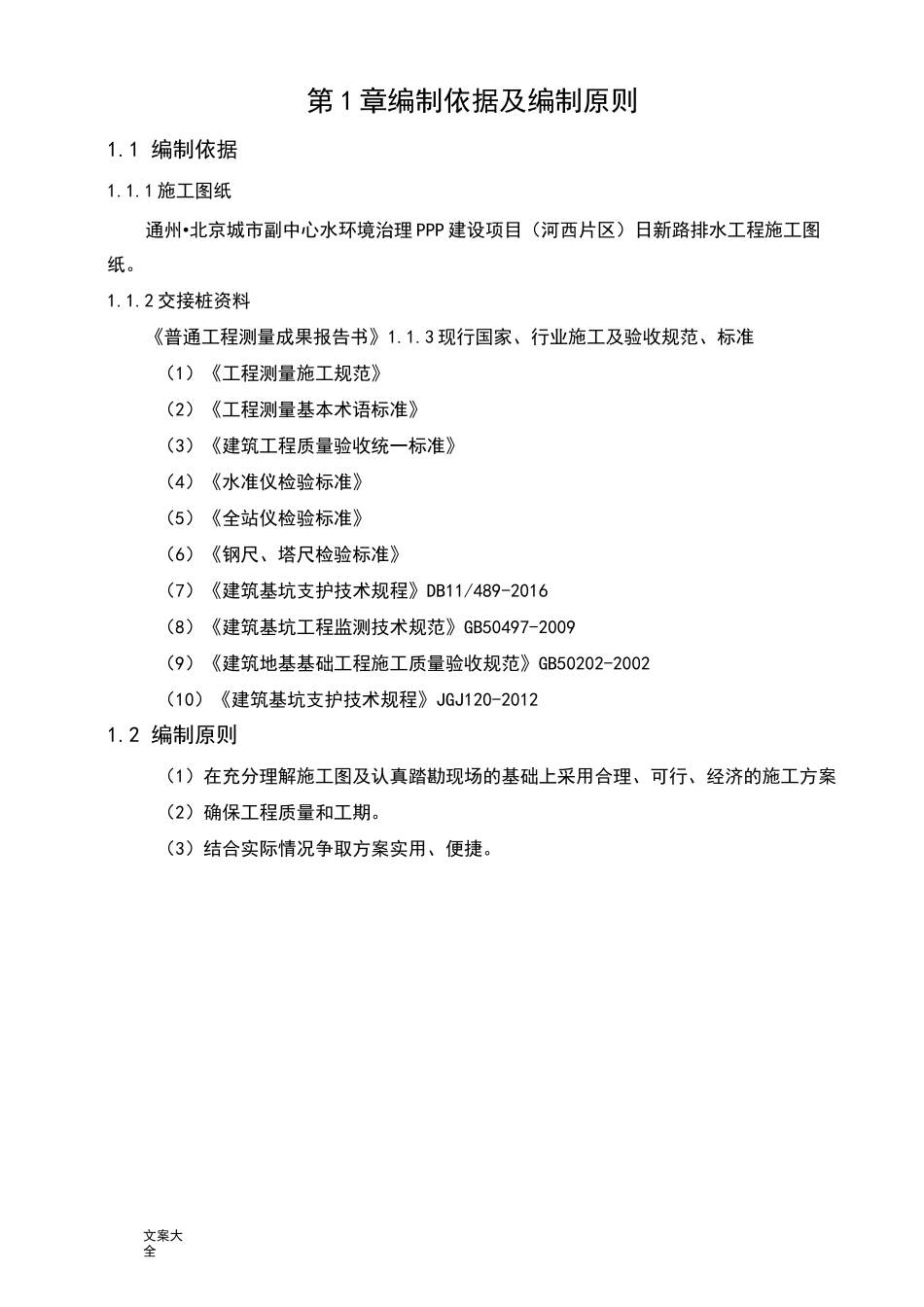

标准实用文案大全目^第1章编制依据及编制原则21.1编制依据21.2编制原则2第2章工程概况32.1工程简述32.2设计概述3第3章监测施工部署53.1测量组织机构53.2测量人员配置53.3测量仪器配置53.4施工监测管理错误!未定义书签。第4章施工监测74.1监测范围74.2监测内容及方法74.3监测要求错误!未定义书签。第5章监控测量数据反馈及分析115.1数据采集115.2数据整理115.3数据分析115.4监测数据的反馈115.5预警机制12第6章监测应急方案和保证措施146.1保证措施146.2应急方案措施146.3测点保护146.4监测注意事项15文案大全第1章编制依据及编制原则1.1编制依据1.1.1施工图纸通州•北京城市副中心水环境治理PPP建设项目（河西片区）日新路排水工程施工图纸。1.1.2交接桩资料《普通工程测量成果报告书》1.1.3现行国家、行业施工及验收规范、标准（1）《工程测量施工规范》（2）《工程测量基本术语标准》（3）《建筑工程质量验收统一标准》（4）《水准仪检验标准》（5）《全站仪检验标准》（6）《钢尺、塔尺检验标准》（7）《建筑基坑支护技术规程》DB11/489-2016（8）《建筑基坑工程监测技术规范》GB50497-2009（9）《建筑地基基础工程施工质量验收规范》GB50202-2002（10）《建筑基坑支护技术规程》JGJ120-20121.2编制原则（1）在充分理解施工图及认真踏勘现场的基础上采用合理、可行、经济的施工方案（2）确保工程质量和工期。（3）结合实际情况争取方案实用、便捷。..标准实用文案大全标准实用文案大全2.3.1周边建构筑物本工程日新路道路两侧主要建（构）筑物有：道路东侧中国现代音乐研修学院、天地美墅，道路西侧阿尔法社区、便民菜市场等，如图2-3-1所示。2.3.2地下管线现状地下管线与设计管线关系见表2-3-1。现况管线与设计管线位置关系统计表表1-2-3-2标准实用文案大全标准实用文案大全3.3监测仪器配置根据本工程实际情况，我项目配置先进的监测仪器及元件进行现场观测，保证监测数据的精度及准确度。具体监测仪器及元件见表3-1-2所示。监测仪器及元件配置表表3-1-2测量工具丿家型号及规格精度单位数量全站仪徕卡TCA18001秒台2棱镜徕卡//套4反射片/20mmX20mm/片若干电子水准仪天宝DINI02每公里观测精度达0.3mm，最小显示0.01mm台1铟钢尺天宝2m/把2尺垫///个2钢卷尺/50m/把2钢卷尺/5m/把2注：以上全部仪器均在检定合格有效期内。文案大全第4章施工监测4.1监测范围本工程污水主线及支线采用明挖法和顶管两种工艺施工，雨水主线及支线均采用明挖法施工。基坑位置在现况路上，距周边建筑物较远，但地下现况管线多。本工程主要监测内容范围为地表及地下管线沉降、基坑支护结构变形等。4.2监测内容及方法4.2.1主要监测内容（1）明挖法施工主要监测内容本工程明挖段监测项目及方法、监测频率见表4-2-1所示。明挖段监测项目及方法、频率表4-2-1序号监测项目监测方法及工具监测频率1支护结构顶部水平位移全站仪基坑开挖至支护结构拆除：1次/天2支护结构顶部竖向位移全站仪基坑开挖至支护结构拆除：1次/天3地下管线电子水准仪基坑开挖至开挖完成后稳定前：1次/天开挖完成并稳定后至回填土完成前：1次/3天4基坑周边地面沉降电子水准仪基坑开挖至开挖完成后稳定前：1次/天开挖完成后稳定后至回填土完成刖：1次/3天5支撑内力轴力计或应变计基坑开挖至支护结构拆除：1次/天（2）顶管施工段主要监测内容本工程顶管施工段监测项目及方法、监测频率见表4-2-2所示。顶管施工段监测项目及方法、频率表4-2-2序号监测项目监测方法及工具监测频率1工作井圈梁位移全站仪基坑开挖至设计槽底标咼：1次/天2工作井圈梁竖向沉降电子水准仪基坑开挖至设计槽底标咼：1次/天3地表沉降电子水准仪顶管施工期间：1次/天；顶管施工完毕：1次/3天；直至测点速率小于1mm。4地下管线沉降电子水准仪顶管施工期间：1次/天；直至测点速率小于1mm。标准实用文案大全标准实用文案大全4.2.2施工监测方法1）地表沉降观测①基准点设置水准基点是沉降观测精度的关键，开挖前在基坑边线5倍开挖深度以外埋设3个水准基点（其中1个为常用基准点，另2个为备用点）。用混凝土固定牢靠，并采取保护措施。点设好后定期按一等水准测量的精度与附近水...
