图解汽车-汽车传动系统结构解析VIP免费

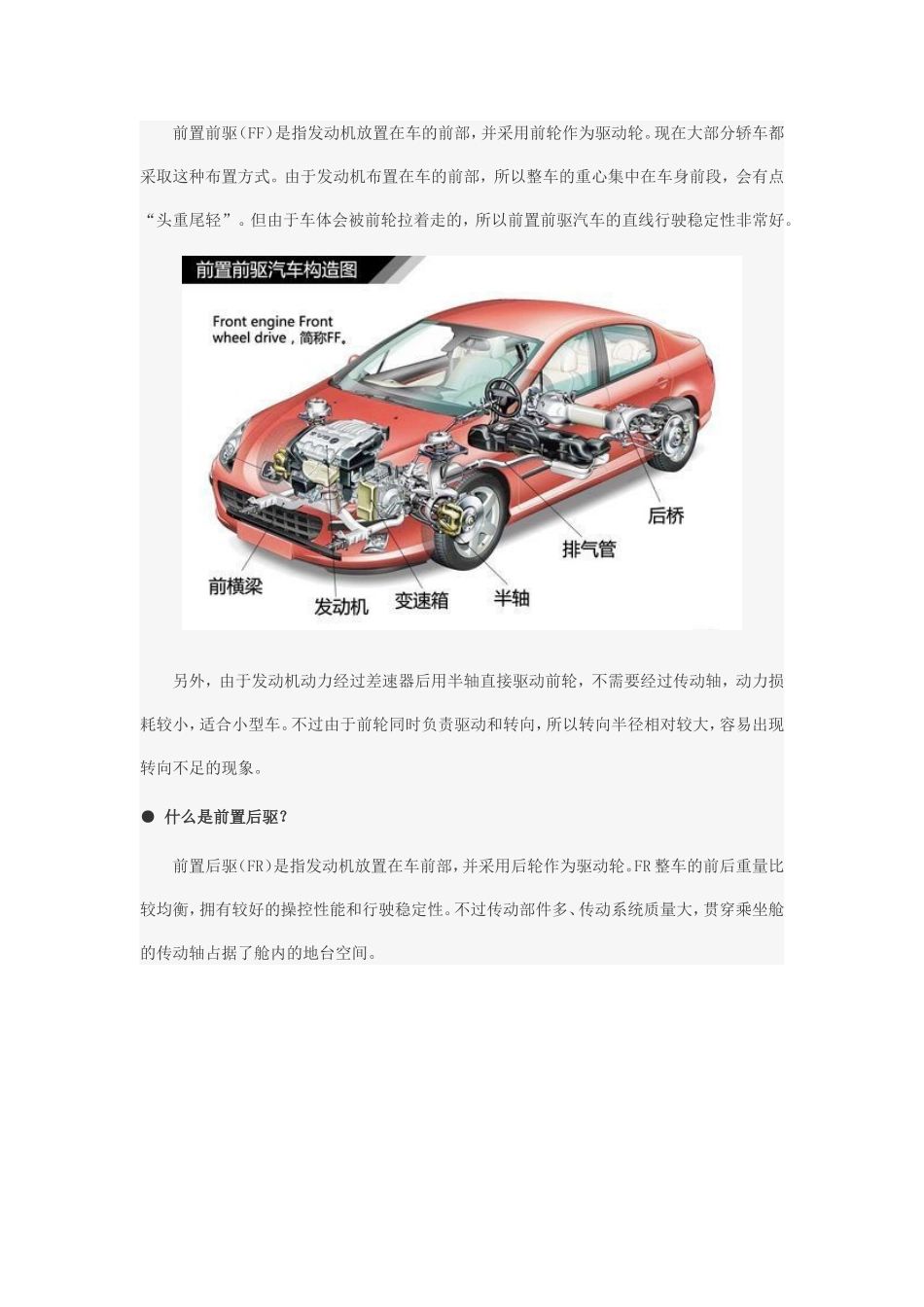

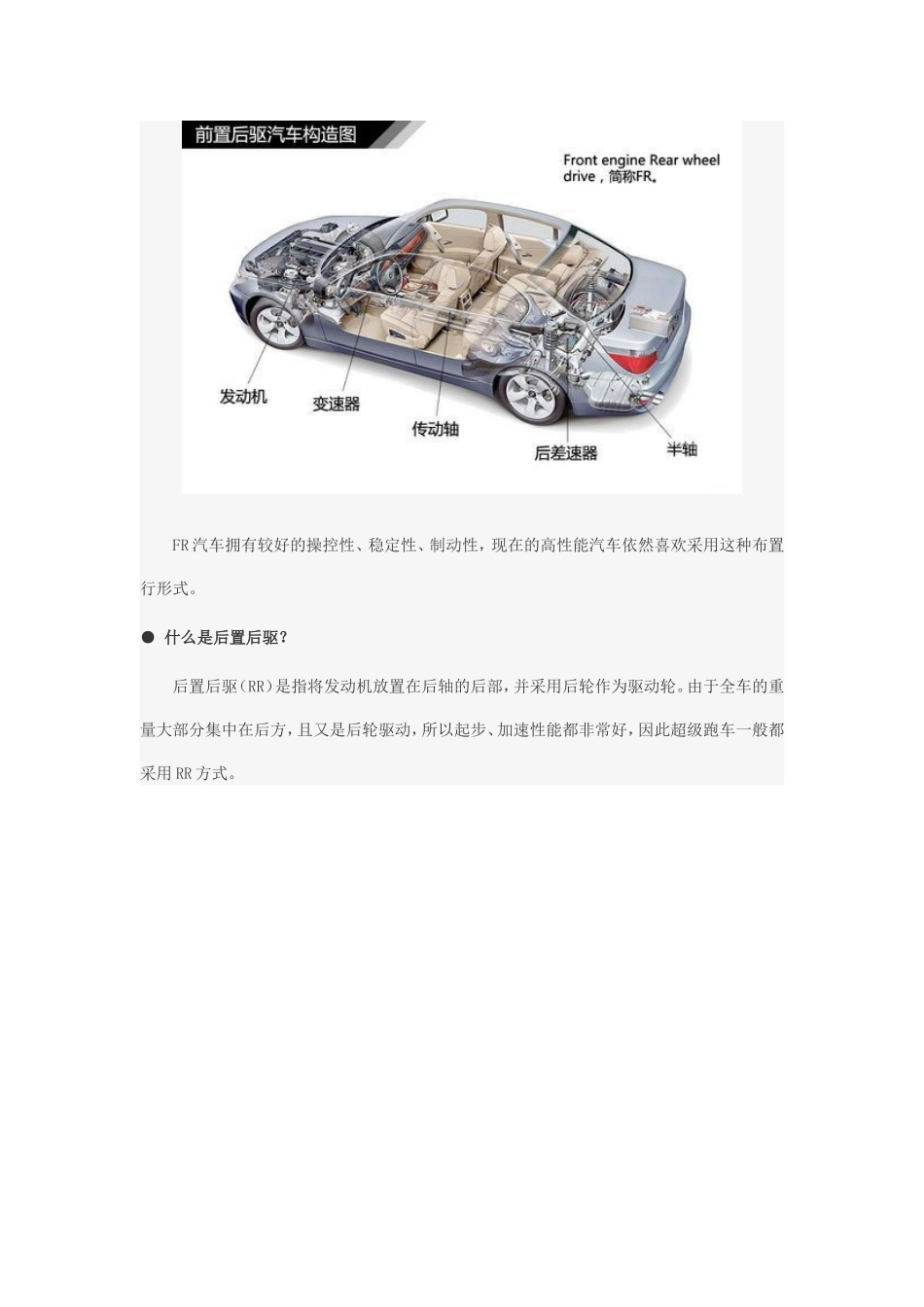

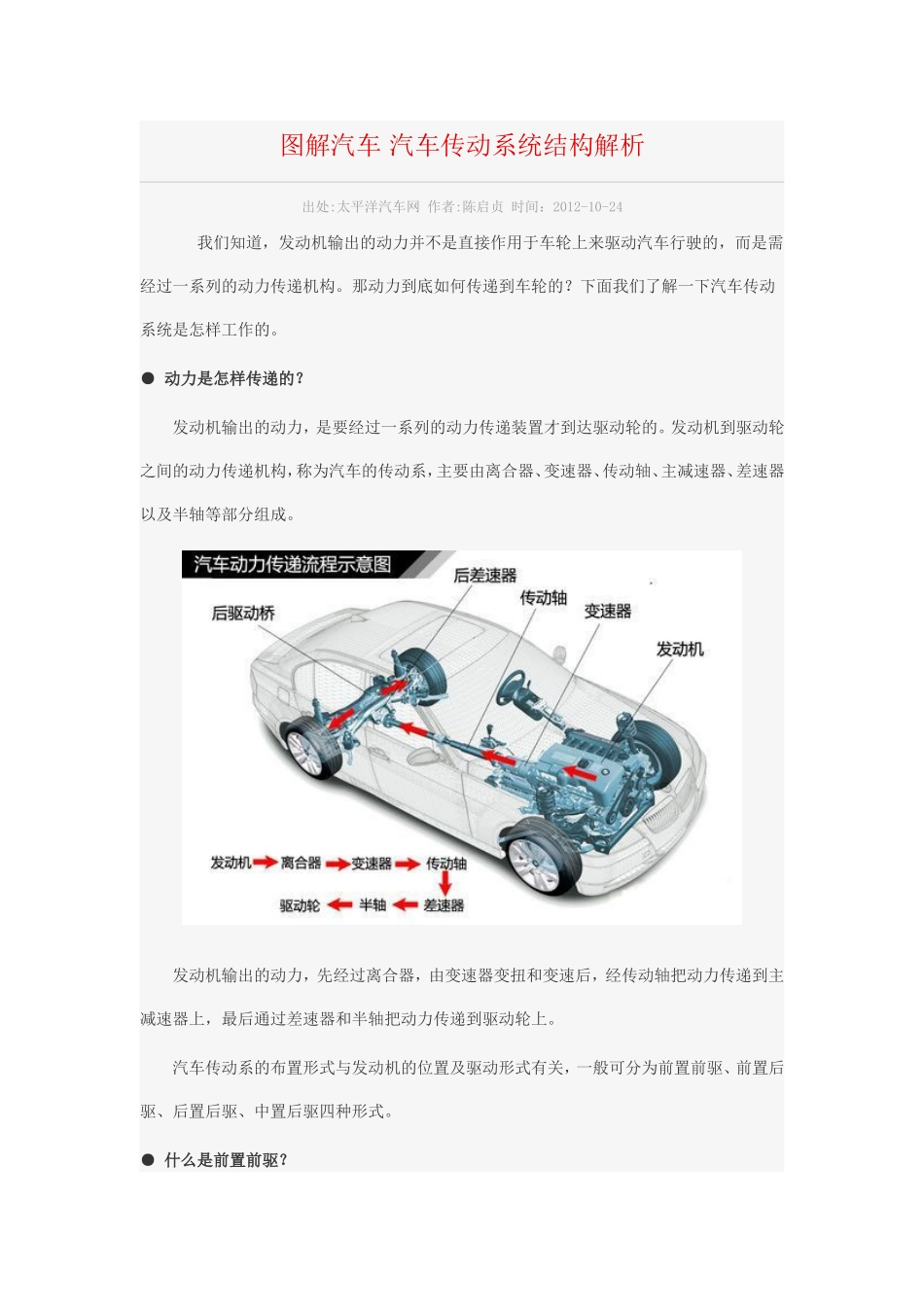

图解汽车汽车传动系统结构解析出处:太平洋汽车网作者:陈启贞时间：2012-10-24我们知道，发动机输出的动力并不是直接作用于车轮上来驱动汽车行驶的，而是需经过一系列的动力传递机构。那动力到底如何传递到车轮的？下面我们了解一下汽车传动系统是怎样工作的。●动力是怎样传递的？发动机输出的动力，是要经过一系列的动力传递装置才到达驱动轮的。发动机到驱动轮之间的动力传递机构，称为汽车的传动系，主要由离合器、变速器、传动轴、主减速器、差速器以及半轴等部分组成。发动机输出的动力，先经过离合器，由变速器变扭和变速后，经传动轴把动力传递到主减速器上，最后通过差速器和半轴把动力传递到驱动轮上。汽车传动系的布置形式与发动机的位置及驱动形式有关，一般可分为前置前驱、前置后驱、后置后驱、中置后驱四种形式。●什么是前置前驱？前置前驱（FF）是指发动机放置在车的前部，并采用前轮作为驱动轮。现在大部分轿车都采取这种布置方式。由于发动机布置在车的前部，所以整车的重心集中在车身前段，会有点“头重尾轻”。但由于车体会被前轮拉着走的，所以前置前驱汽车的直线行驶稳定性非常好。另外，由于发动机动力经过差速器后用半轴直接驱动前轮，不需要经过传动轴，动力损耗较小，适合小型车。不过由于前轮同时负责驱动和转向，所以转向半径相对较大，容易出现转向不足的现象。●什么是前置后驱？前置后驱（FR）是指发动机放置在车前部，并采用后轮作为驱动轮。FR整车的前后重量比较均衡，拥有较好的操控性能和行驶稳定性。不过传动部件多、传动系统质量大，贯穿乘坐舱的传动轴占据了舱内的地台空间。FR汽车拥有较好的操控性、稳定性、制动性，现在的高性能汽车依然喜欢采用这种布置行形式。●什么是后置后驱？后置后驱（RR）是指将发动机放置在后轴的后部，并采用后轮作为驱动轮。由于全车的重量大部分集中在后方，且又是后轮驱动，所以起步、加速性能都非常好，因此超级跑车一般都采用RR方式。RR车的转弯性能比FF和FR更加敏锐，不过当后轮的抓地力达到极限时，会有打滑甩尾现象，不容易操控。●什么是中置后驱？中置后驱（MR）是指将发动机放置驾乘室与后轴之间，并采用后轮作为驱动轮。MR这种设计已是高级跑车的主流驱动方式。由于将车中运动惯量最大的发动机置于车体中央，整车重量分布接近理想平衡，使得MR车获得最佳运动性能的保障。MR车由于发动机中置，车厢比较窄，一般只有两个座位，而且发动机离驾驶人员近，噪声也比较大。当然，追求汽车驾驶性能的人也不会在乎这些的。●离合器的作用离合器位于发动机与变速器之间的飞轮壳内，被固定在飞轮的后平面上，另一端连接变速器的输入轴。离合器相当于一个动力开关，可以传递或切断发动机向变速器输入的动力。主要是为了使汽车平稳起步，适时中断到传动系的动力以配合换挡，还可以防止传动系过载。离合器主要由主动部分（飞轮、离合器盖等）、从动部分（摩擦片）、压紧机构（膜片弹簧）和操纵机构四部分组成。汽车离合器有摩擦式离合器、液力耦合器、电磁离合器等几种。目前与手动变速器相配合的离合器绝大部分为干式摩擦式离合器，下面就对摩擦式离合器工作原理做个说明。离合器盖通过螺丝固定在飞轮的后端面上，离合器内的摩擦片在弹簧的作用力下被压盘压紧在飞轮面上，而摩擦片是与变速箱的输入轴相连。通过飞轮及压盘与从动盘接触面的摩擦作用，将发动机发出的扭矩传递给变速箱。在没踩下离合器踏板前，摩擦片是紧压在飞轮端面上的，发动机的动力可以传递到变速箱。当踩下离合器踏板后，通过操作机构，将力传递到分离叉和分离轴承，分离轴承前移将膜片弹簧往飞轮端压紧，膜片弹簧以支撑圈为支点向相反的方向移动，压盘离开摩擦片，这时发动机动力传输中断；当松开离合器踏板后，膜片弹簧重新回位，离合器重新结合，发动机动力继续传递。●万向节的作用万向节是指利用球型等装置来实现不同方向的轴动力输出，位于传动轴的末端，起到连接传动轴和驱动桥、半轴等机件。万向节的结构和作用有点像人体四肢上的关节，它允许被连接的零件之间的夹角在一定范围内变化。如前置后驱的汽车，必须将变速器的动力通过传动...
