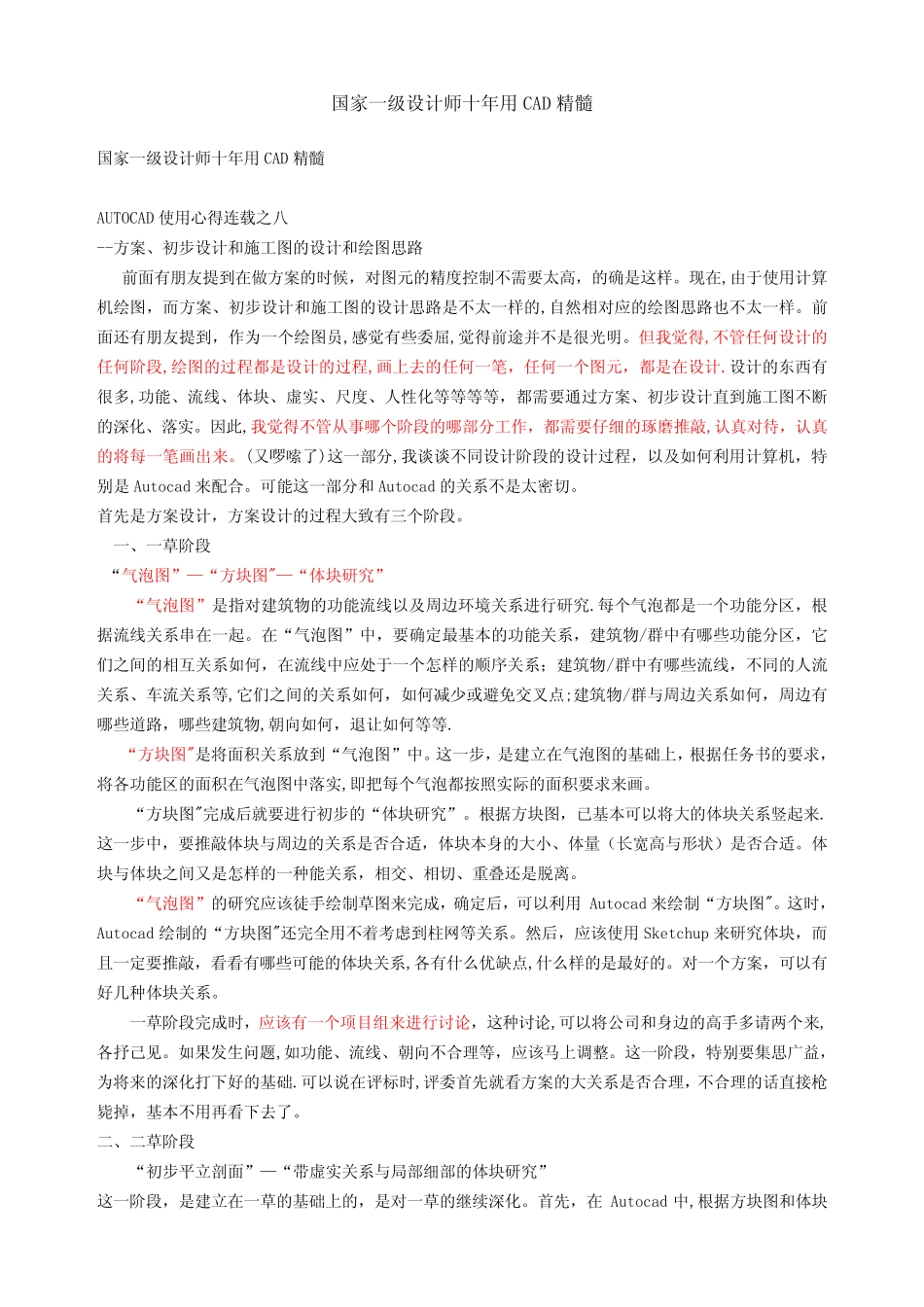

国家一级设计师十年用CAD精髓国家一级设计师十年用CAD精髓AUTOCAD使用心得连载之八--方案、初步设计和施工图的设计和绘图思路前面有朋友提到在做方案的时候，对图元的精度控制不需要太高，的确是这样。现在,由于使用计算机绘图，而方案、初步设计和施工图的设计思路是不太一样的,自然相对应的绘图思路也不太一样。前面还有朋友提到，作为一个绘图员,感觉有些委屈,觉得前途并不是很光明。但我觉得,不管任何设计的任何阶段,绘图的过程都是设计的过程,画上去的任何一笔，任何一个图元，都是在设计.设计的东西有很多,功能、流线、体块、虚实、尺度、人性化等等等等，都需要通过方案、初步设计直到施工图不断的深化、落实。因此,我觉得不管从事哪个阶段的哪部分工作，都需要仔细的琢磨推敲,认真对待，认真的将每一笔画出来。(又啰嗦了)这一部分,我谈谈不同设计阶段的设计过程，以及如何利用计算机，特别是Autocad来配合。可能这一部分和Autocad的关系不是太密切。首先是方案设计，方案设计的过程大致有三个阶段。一、一草阶段“气泡图”—“方块图"—“体块研究”“气泡图”是指对建筑物的功能流线以及周边环境关系进行研究.每个气泡都是一个功能分区，根据流线关系串在一起。在“气泡图”中，要确定最基本的功能关系，建筑物/群中有哪些功能分区，它们之间的相互关系如何，在流线中应处于一个怎样的顺序关系；建筑物/群中有哪些流线，不同的人流关系、车流关系等,它们之间的关系如何，如何减少或避免交叉点;建筑物/群与周边关系如何，周边有哪些道路，哪些建筑物,朝向如何，退让如何等等.“方块图"是将面积关系放到“气泡图”中。这一步，是建立在气泡图的基础上，根据任务书的要求，将各功能区的面积在气泡图中落实,即把每个气泡都按照实际的面积要求来画。“方块图"完成后就要进行初步的“体块研究”。根据方块图，已基本可以将大的体块关系竖起来.这一步中，要推敲体块与周边的关系是否合适，体块本身的大小、体量（长宽高与形状）是否合适。体块与体块之间又是怎样的一种能关系，相交、相切、重叠还是脱离。“气泡图”的研究应该徒手绘制草图来完成，确定后，可以利用Autocad来绘制“方块图"。这时，Autocad绘制的“方块图"还完全用不着考虑到柱网等关系。然后，应该使用Sketchup来研究体块，而且一定要推敲，看看有哪些可能的体块关系,各有什么优缺点,什么样的是最好的。对一个方案，可以有好几种体块关系。一草阶段完成时，应该有一个项目组来进行讨论，这种讨论,可以将公司和身边的高手多请两个来,各抒己见。如果发生问题,如功能、流线、朝向不合理等，应该马上调整。这一阶段，特别要集思广益，为将来的深化打下好的基础.可以说在评标时,评委首先就看方案的大关系是否合理，不合理的话直接枪毙掉，基本不用再看下去了。二、二草阶段“初步平立剖面”—“带虚实关系与局部细部的体块研究”这一阶段，是建立在一草的基础上的，是对一草的继续深化。首先，在Autocad中,根据方块图和体块模型，绘制简单的平面图，不过，这时要将轴网，也就是结构关系考虑在里面了。这时的平面图,门窗都不用表达，只要将房间、楼梯、走道等内容画出来即可。画完简单平面后接下来画剖面，这时的剖面也很简单，确定一下层高，或者一些较复杂的空间的剖面关系.将简单的平面图导入SU中,将体块再次竖起来，但这时，需要3维的来考虑几个面的虚实关系,将它们都在SU的模型中表达出来,推敲—推敲—再推敲。关键部位和一些有想法的细部处理，在这时候也可以在SU中表达出来。对照着简单平面、简单剖面和体块模型，将立面画出来就OK了。不过，立面的推敲也是必然的，立面的推敲和SU中模型的推敲,交替进行,相辅相成。将这些东西整理一下，就是二草。对于二草的成果，同样建议仔细讨论一次。有时候做到了二草阶段,但觉得不对劲的话,会重新回到一草阶段，从头再开始一次。一直记得以前的老师教导“捏捏紧，再打打散;再捏捏紧，再打打散”。有时间和精力的话,多捏几次,做出来的东西一定不会差的。一草和二草阶段，都是方案设计的基础阶段。在这个阶段,思维是最重要的，Autocad中画得不准确，绝对没关系，将主要意思表...
