天岳关风电场启动方案20170213VIP免费

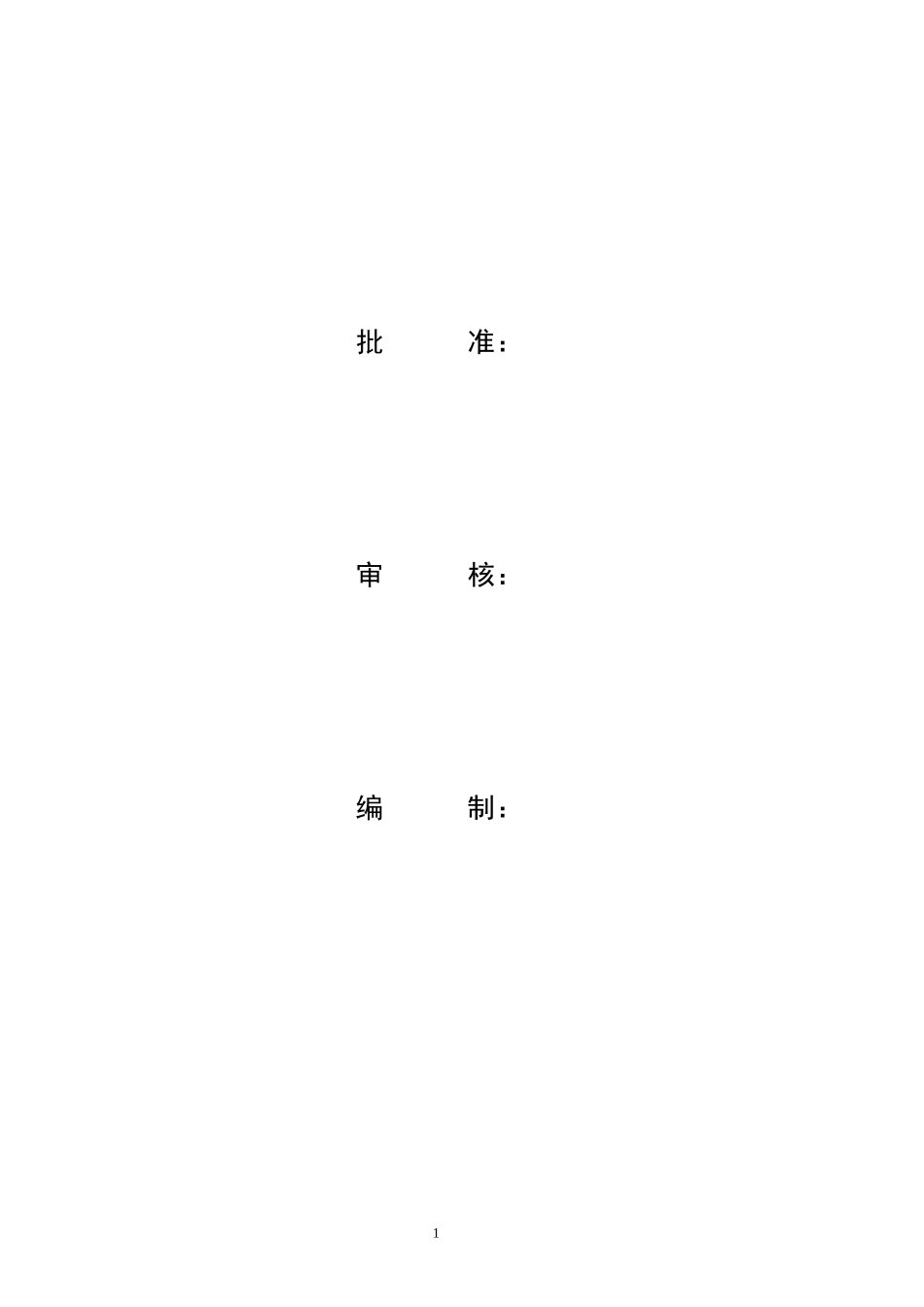

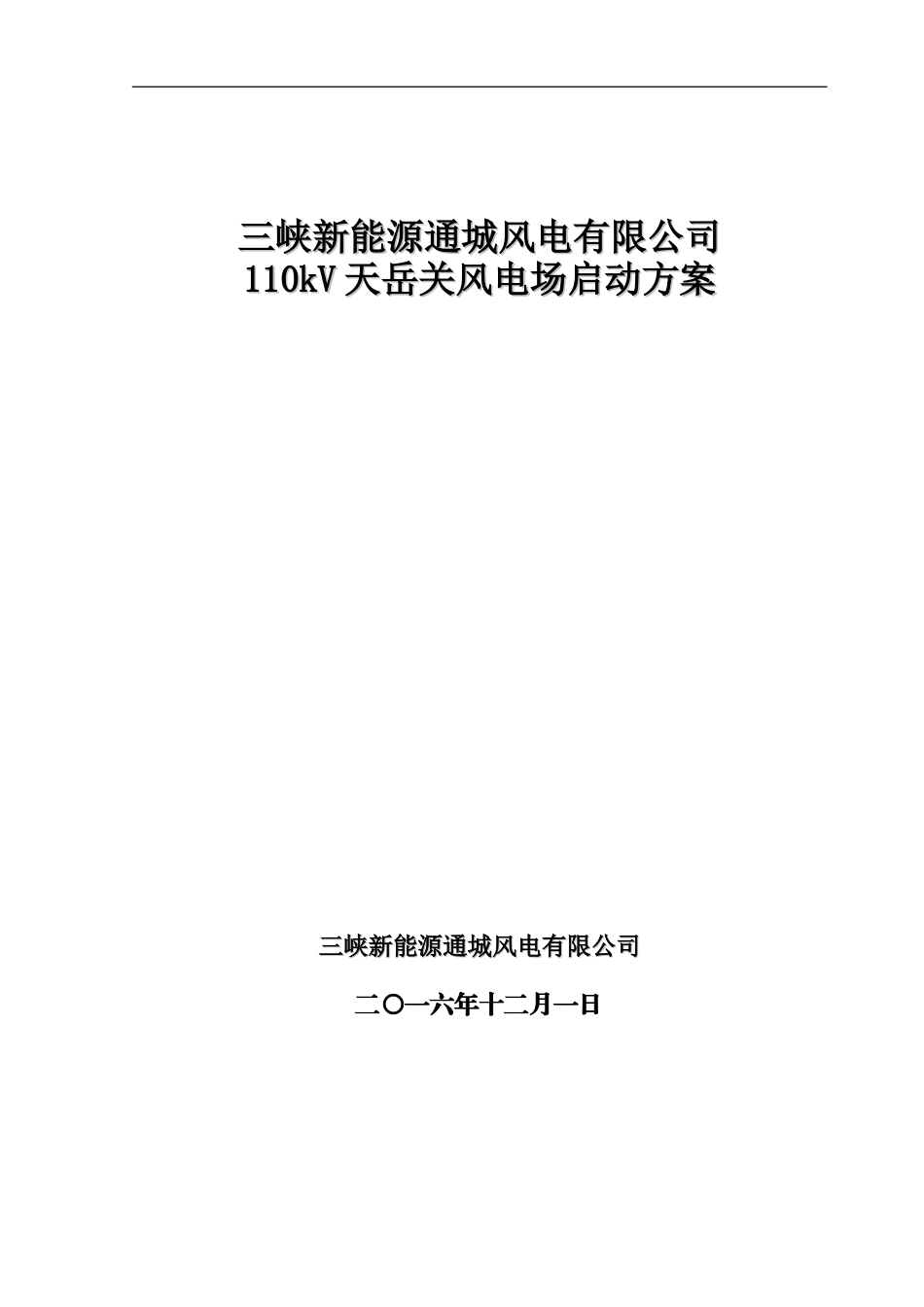

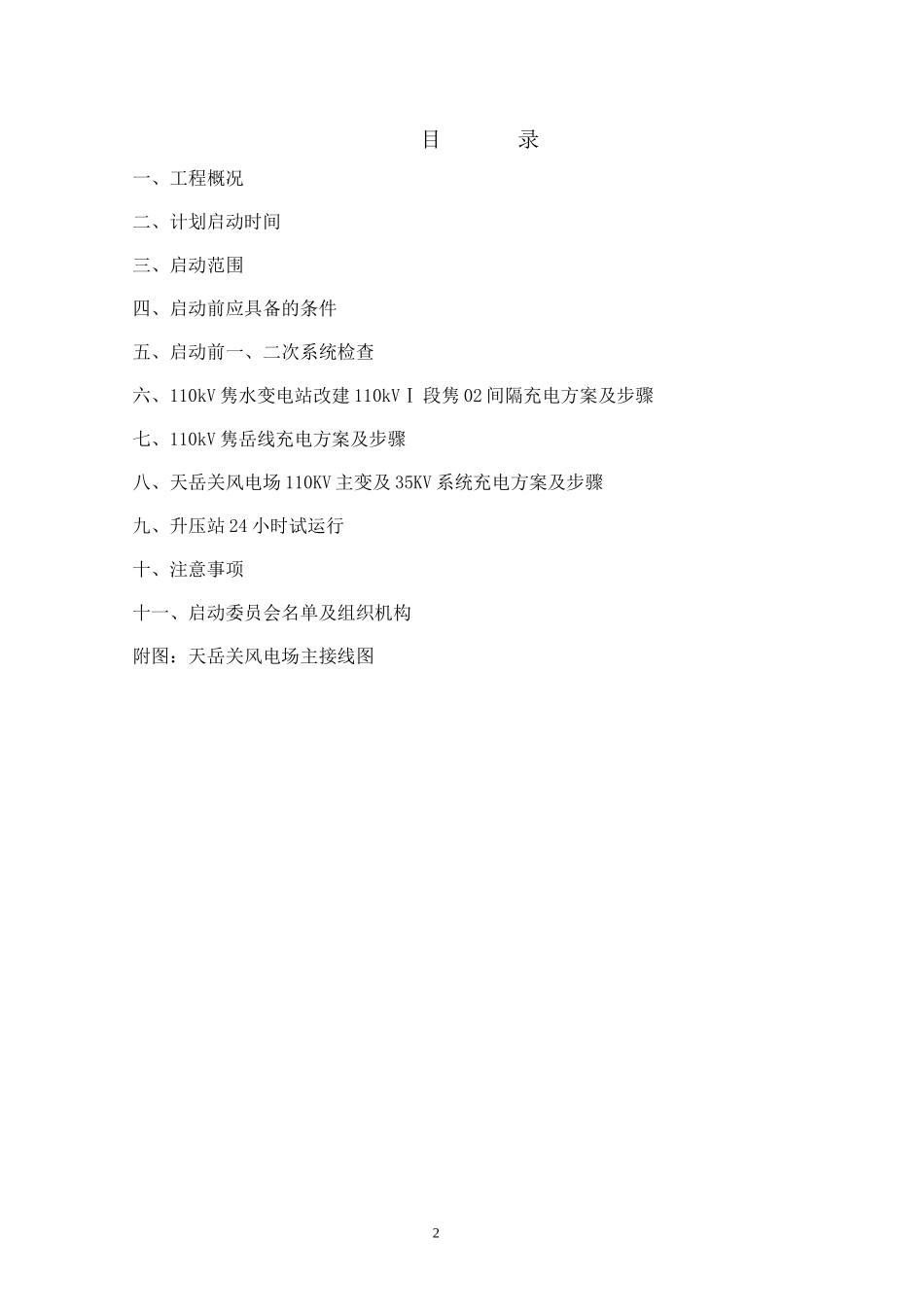

三峡新能源通城风电有限公司三峡新能源通城风电有限公司110kV110kV天岳关风电场启动方案天岳关风电场启动方案三峡新能源通城风电有限公司三峡新能源通城风电有限公司二一六年十二月一日〇批准：审核：编制：1目录一、工程概况二、计划启动时间三、启动范围四、启动前应具备的条件五、启动前一、二次系统检查六、110kV隽水变电站改建110kVⅠ段隽02间隔充电方案及步骤七、110kV隽岳线充电方案及步骤八、天岳关风电场110KV主变及35KV系统充电方案及步骤九、升压站24小时试运行十、注意事项十一、启动委员会名单及组织机构附图：天岳关风电场主接线图2一、工程概况1、风电场概述天岳关风电场规划装机容量为74MW，由长江勘测规划设计研究有限责任公司设计，长江三峡技术经济发展有限公司监理，中国能源建设集团湖南火电建设有限公司安装调试。天岳关风电场以110kV电压等级接入系统，风电场新建一回110kV线路接入隽水变电站隽02间隔，隽水变电站扩建110kV出线间隔和分段间隔各一个，分段间隔为隽03间隔，原有的通城变、新塔变接线順移到隽04间隔和新建的隽05间隔。天岳关风电场安装110kV主变压器一台，容量为75MvA。110kV一次主接线为单母线接线，一个间隔，包括断路器气室、PT气室、线路侧隔刀地刀气室、主变侧隔刀地刀气室。35kV一次主接线为单母线接线，包括四个集电线路进线间隔，一个主变出线间隔，一个接地变、站用变间隔，两个无功补偿间隔，一个PT间隔。无功补偿包括一套SVG和一套FC设备，SVG的容量为±6Mvar，FC的容量为6Mvar。2、编制依据(依据是否最新版本)《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》电力部电建[1996]159号《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号《火电施工质量安装工程施工及验收规程（电气专业）》《火电机组达标投产考核标准（1998年版）》电力工业部《火电机组达标投产动态考核办法（试行）》国家电力公司[1998]国家电力公司《电力建设安全工作规程（火力发电厂部分）》DL5009.1-92能源部能源基[1992]129号《GB50171—92电气装置安装工程盘、柜及二次回路结线施工及验收规范》《继电保护及电网安全自动装置检验条例》《GB14285—93继电保护和安全自动装置技术规程》《DL/T550—94地区电网调度自动化功能规范》信息来自:www.tede.c《DL5002—91地区电网调度自动化设计技术规程》《DL516—93电网调度自动化系统运行管理规程》《二十五项反措要求》设计院设计图纸参照一次设备资料二、计划启动时间2016年12月25日三、启动范围31、110kV隽水变电站改建110kVⅠ段隽02间隔设备。2、110kV隽岳线（隽02开关-110kVGIS组合电器岳101开关）。3、天岳关风电场110kVGIS组合电器、110kV岳#1主变、35kV系统、35kV无功补偿装置。四、启动前应具备的条件1、110kV隽水变电站改建110kVⅠ段隽02间隔所有电气一、二次设备全部安装调试完备，并验收合格。2、入网批准书、并网调度协议已签订。3、所有定值按地调下发定值整定完毕，核对无误，压板投退符合要求，两侧传动正确，刀闸、开关均处于分位。4、天岳关风电场所有电气一、二次设备全部安装调试完备，并验收合格。5、所有临时安全措施均已拆除，启动范围内所有断路器，隔离刀闸，接地刀闸都处在断开位置。6、启动委员会成立，运行工作安排就绪。7、消防设施齐全。8、站内与调度各路通讯畅通，远动装置安装完备，遥信、遥测远动信息能正常传送到调度。9、通讯2M、数据网、以及保护光纤通道正常。10、电度量、数据网，远方计量系统安装调试完备，验收合格。电量数据上传完备。11、保护故障信息及相量测量数据上传至调度。12、综合自动化系统已安装调试完备，并验收合格。五防系统已安装调试完备由厂家检查一次，并验收合格。13、厂家已到现场：江苏华鹏（主变）、泰安泰山（GIS）、西电宝鸡（开关柜）、南瑞继保（保护及综自）、山东泰开（无功补偿）、通信、五防等厂家。14、按照要求给地调上传数据信号。15、110kV隽岳线线路摇测绝缘及定相正确。16、启动设备验收组所提缺陷全部处理完毕。17、成立启动组织机构...
