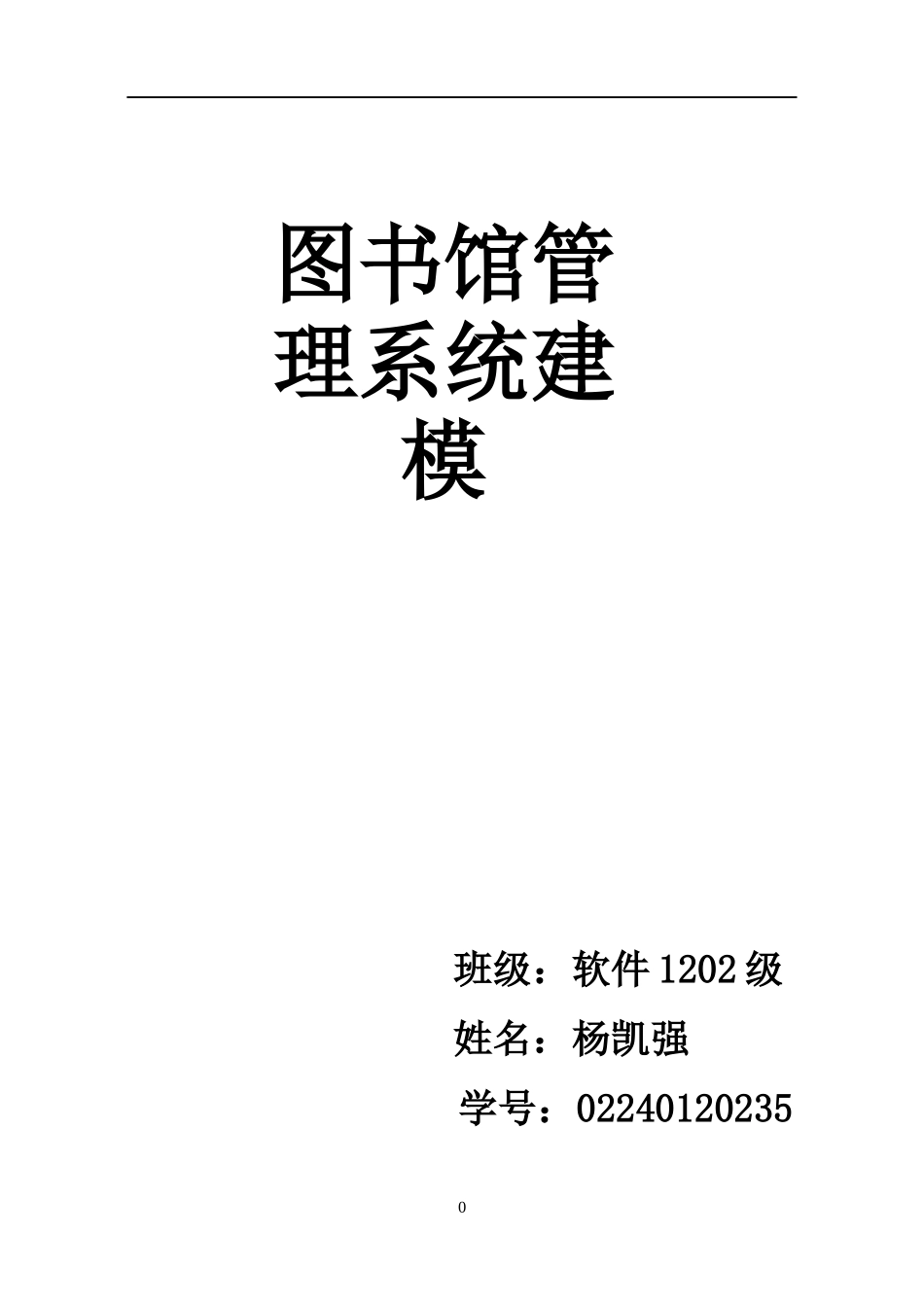

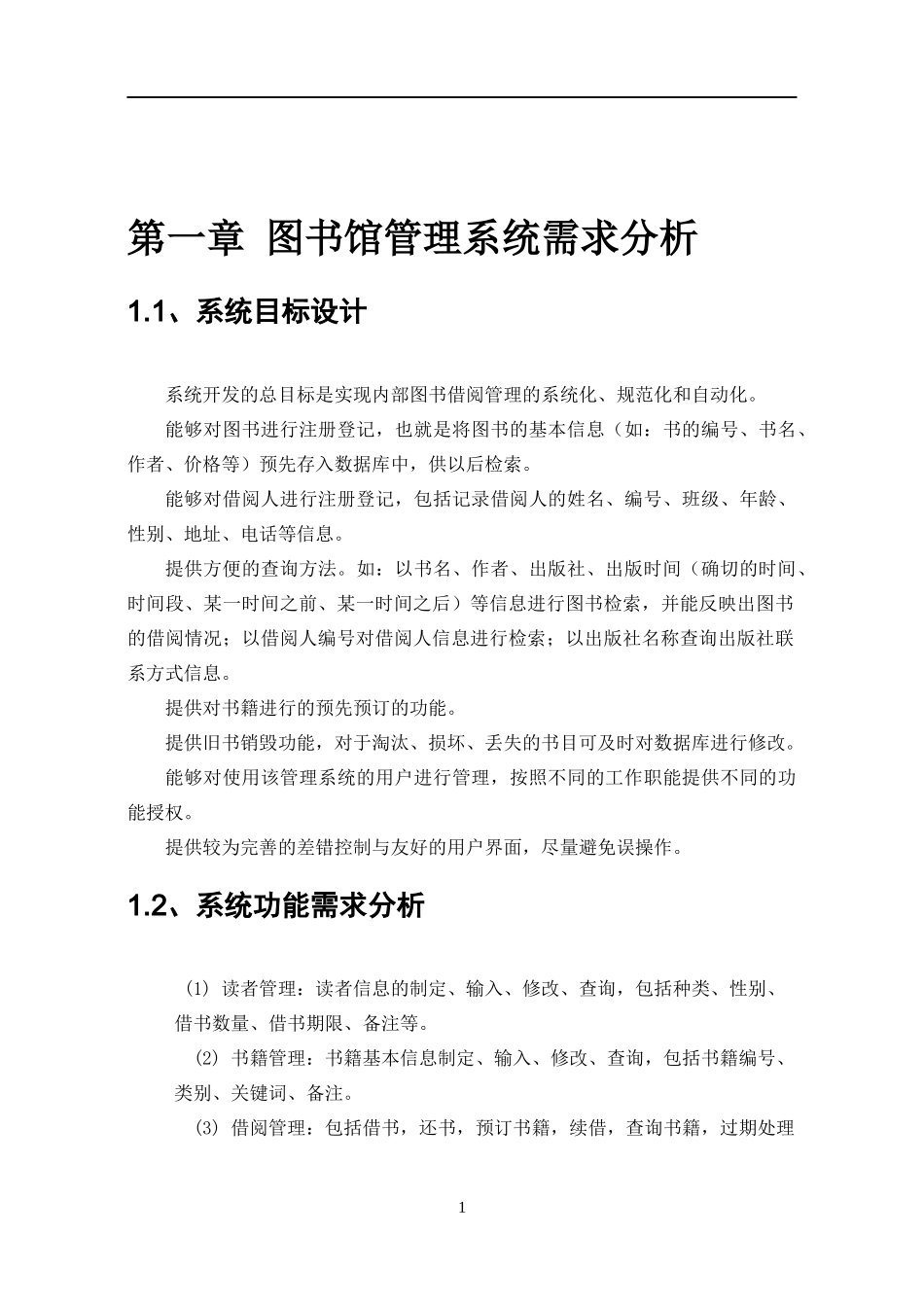

班级：软件1202级姓名：杨凯强学号：02240120235图书馆管理系统建模0第一章图书馆管理系统需求分析1.1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。能够对图书进行注册登记，也就是将图书的基本信息（如：书的编号、书名、作者、价格等）预先存入数据库中，供以后检索。能够对借阅人进行注册登记，包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。提供方便的查询方法。如：以书名、作者、出版社、出版时间（确切的时间、时间段、某一时间之前、某一时间之后）等信息进行图书检索，并能反映出图书的借阅情况；以借阅人编号对借阅人信息进行检索；以出版社名称查询出版社联系方式信息。提供对书籍进行的预先预订的功能。提供旧书销毁功能，对于淘汰、损坏、丢失的书目可及时对数据库进行修改。能够对使用该管理系统的用户进行管理，按照不同的工作职能提供不同的功能授权。提供较为完善的差错控制与友好的用户界面，尽量避免误操作。1.2、系统功能需求分析(1)读者管理：读者信息的制定、输入、修改、查询，包括种类、性别、借书数量、借书期限、备注等。(2)书籍管理：书籍基本信息制定、输入、修改、查询，包括书籍编号、类别、关键词、备注。(3)借阅管理：包括借书，还书，预订书籍，续借，查询书籍，过期处理1和书籍丢失后的处理。(4)系统管理：包括用户权限管理，数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统（1）基本业务功能子系统：该系统中主要包含了借书还书和预订等功能。（2）基本数据录入功能子系统：该子系统主要包含有书籍信息和读者信息录入功能。（3）信息查询子系统：包含了多功能的查询书籍信息和读者信息。（4）数据库管理功能子系统：主要包含了借阅信息管理功能，书籍信息管理功能和预订信息管理功能。（5）帮助功能子系统。下图为该图书馆管理系统的主要功能模块图：21.3、功能描述（1）借书。处理借书业务。（2）还书。处理还书业务。（3）书籍预订。借阅者可以通过网络进行书籍预订。（4）书籍信息录入。处理书籍个类信息录入业务。（5）借阅者信息录入。对读者信息进行录入。（6）书籍信息查询。负责书籍信息的查询。（7）读者信息查询。负责数据信息的查询。（8）借阅信息管理。书籍借阅信息包括所借书的书名、ISBN以及借书的时间等。（9）书籍信息管理。书籍信息包括书籍的名字、ISBN、作者、入库时间以及书籍在相应书目下的编号等。（10）预订信息管理。负责管理书籍预订信息。31.4、图书馆管理系统的数据流图4第二章系统的UML建模设计2.1、系统的顺序图顺序图是显示对象之间交互的图，这些对象是按时间顺序排列的。该图书馆管理系统主要含有以下几个重要的顺序图，其他对象的顺序图和这些也类似。（1）借书顺序图（2）还书顺序图（3）预定/取消预定顺序图2.2、系统的状态图【状态图说明】书籍在未变成图书馆在库书籍时，为新加书籍状态。书籍处于在库状态时既可以预订也可以外借，外借后变为借出状态。处于预订状态时也可以外借，超出预订时间期限则从预订状态直接转为可用状态。借阅者在规定的预订时间内也可以考虑取消预订，取消预订后书籍的状态转为可用。外借书籍归还后变为可用状态。52.3、系统的活动图活动图描述的是某流程中的任务的执行，活动图描述活动是如何协同工作的，当一个操作必须完成一系列事情，而又无法确定以什么样的顺序来完成这些事情时，活动图可以更清晰地描述这些事情。。在本图书馆管理系统中，我们主要描述了图书馆系统的借书、还书和预订的活动图。1.借书活动图【借书活动图说明】管理员首先要扫描读者的借书证，检验证件是否符合图书馆借书条件，若该读者的借书数量还未达到最大规定数量，并且其所借书籍均未属于过期范围，则符合借书条件。则再扫描书籍条形码，检查书籍是否是不可借书籍或者已经被预订，若被预订，则取消预订，方可借书。在这些条件都符合时则更新书籍信息和6读者的借阅信息，记录好借书的时间。2、还书活动图【还书活动图说明】图书管理员对书籍进行扫描，若书籍已经过期，则要求读者还请欠款才能还书，读者缴应交罚...
