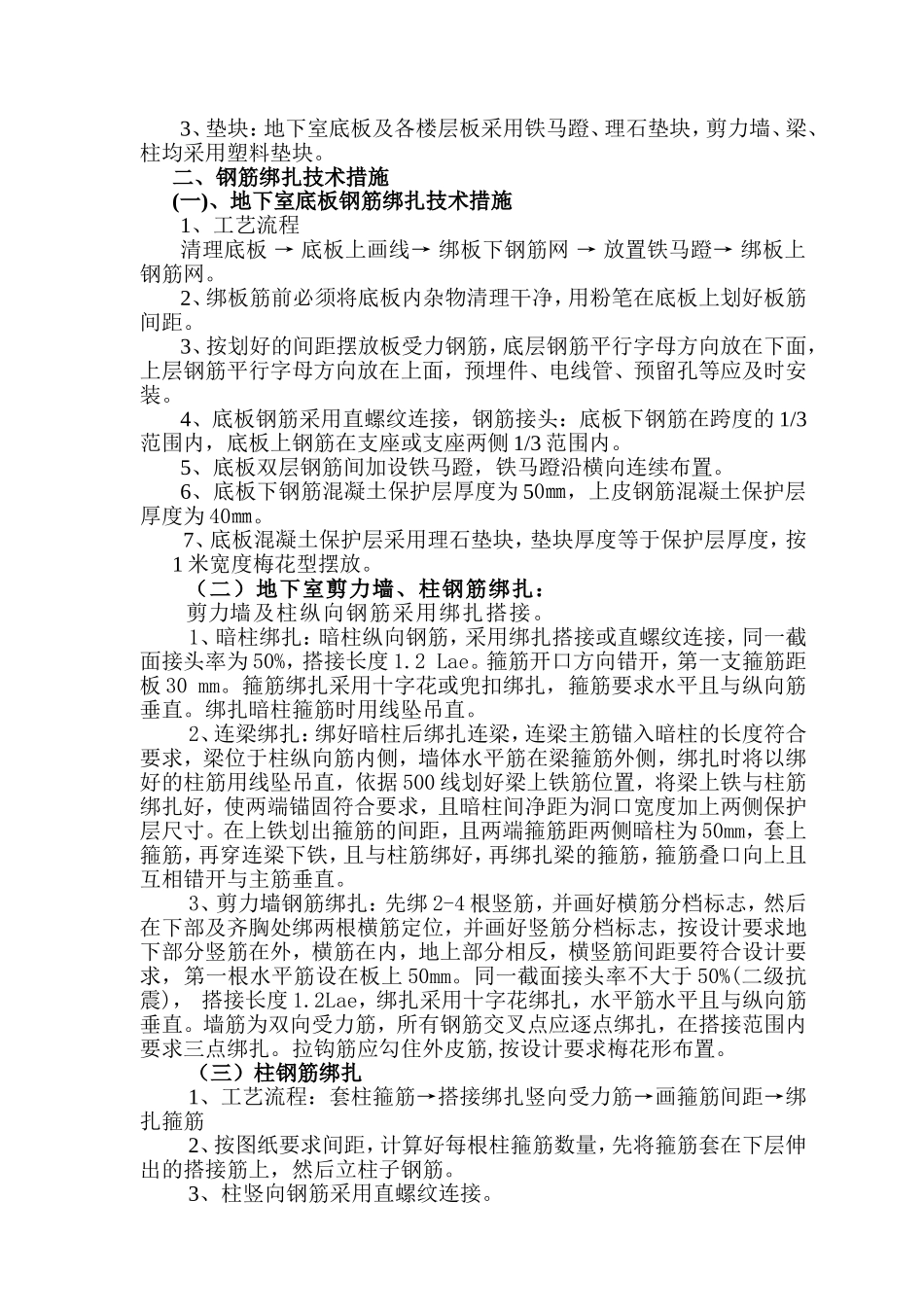

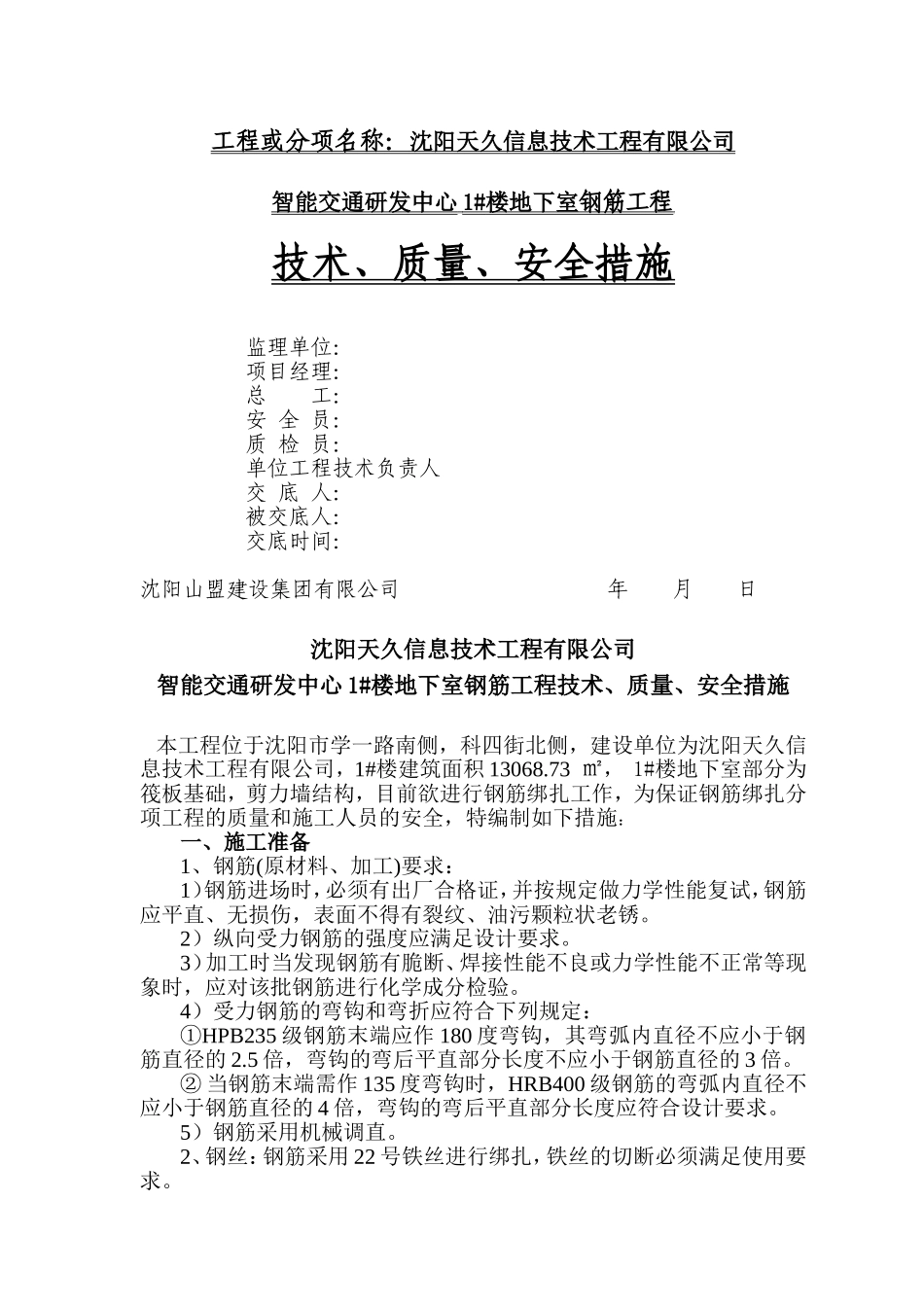

工程或分项名称：沈阳天久信息技术工程有限公司智能交通研发中心1#楼地下室钢筋工程技术、质量、安全措施监理单位：项目经理：总工：安全员：质检员：单位工程技术负责人交底人：被交底人：交底时间：沈阳山盟建设集团有限公司年月日沈阳天久信息技术工程有限公司智能交通研发中心1#楼地下室钢筋工程技术、质量、安全措施本工程位于沈阳市学一路南侧，科四街北侧，建设单位为沈阳天久信息技术工程有限公司，1#楼建筑面积13068.73㎡，1#楼地下室部分为筏板基础，剪力墙结构，目前欲进行钢筋绑扎工作，为保证钢筋绑扎分项工程的质量和施工人员的安全，特编制如下措施：一、施工准备1、钢筋(原材料、加工)要求：1）钢筋进场时，必须有出厂合格证，并按规定做力学性能复试，钢筋应平直、无损伤，表面不得有裂纹、油污颗粒状老锈。2）纵向受力钢筋的强度应满足设计要求。3）加工时当发现钢筋有脆断、焊接性能不良或力学性能不正常等现象时，应对该批钢筋进行化学成分检验。4）受力钢筋的弯钩和弯折应符合下列规定：①HPB235级钢筋末端应作180度弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。②当钢筋末端需作135度弯钩时，HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。5）钢筋采用机械调直。2、钢丝：钢筋采用22号铁丝进行绑扎，铁丝的切断必须满足使用要求。3、垫块：地下室底板及各楼层板采用铁马蹬、理石垫块，剪力墙、梁、柱均采用塑料垫块。二、钢筋绑扎技术措施(一)、地下室底板钢筋绑扎技术措施1、工艺流程清理底板→底板上画线→绑板下钢筋网→放置铁马蹬→绑板上钢筋网。2、绑板筋前必须将底板内杂物清理干净，用粉笔在底板上划好板筋间距。3、按划好的间距摆放板受力钢筋，底层钢筋平行字母方向放在下面，上层钢筋平行字母方向放在上面，预埋件、电线管、预留孔等应及时安装。4、底板钢筋采用直螺纹连接，钢筋接头：底板下钢筋在跨度的1/3范围内，底板上钢筋在支座或支座两侧1/3范围内。5、底板双层钢筋间加设铁马蹬，铁马蹬沿横向连续布置。6、底板下钢筋混凝土保护层厚度为50㎜，上皮钢筋混凝土保护层厚度为40㎜。7、底板混凝土保护层采用理石垫块，垫块厚度等于保护层厚度，按1米宽度梅花型摆放。（二）地下室剪力墙、柱钢筋绑扎：剪力墙及柱纵向钢筋采用绑扎搭接。1、暗柱绑扎：暗柱纵向钢筋，采用绑扎搭接或直螺纹连接，同一截面接头率为50%，搭接长度1.2Lae。箍筋开口方向错开，第一支箍筋距板30mm。箍筋绑扎采用十字花或兜扣绑扎，箍筋要求水平且与纵向筋垂直。绑扎暗柱箍筋时用线坠吊直。2、连梁绑扎：绑好暗柱后绑扎连梁，连梁主筋锚入暗柱的长度符合要求，梁位于柱纵向筋内侧，墙体水平筋在梁箍筋外侧，绑扎时将以绑好的柱筋用线坠吊直，依据500线划好梁上铁筋位置，将梁上铁与柱筋绑扎好，使两端锚固符合要求，且暗柱间净距为洞口宽度加上两侧保护层尺寸。在上铁划出箍筋的间距，且两端箍筋距两侧暗柱为50mm，套上箍筋，再穿连梁下铁，且与柱筋绑好，再绑扎梁的箍筋，箍筋叠口向上且互相错开与主筋垂直。3、剪力墙钢筋绑扎：先绑2-4根竖筋，并画好横筋分档标志，然后在下部及齐胸处绑两根横筋定位，并画好竖筋分档标志，按设计要求地下部分竖筋在外，横筋在内，地上部分相反，横竖筋间距要符合设计要求，第一根水平筋设在板上50mm。同一截面接头率不大于50%(二级抗震)，搭接长度1.2Lae，绑扎采用十字花绑扎，水平筋水平且与纵向筋垂直。墙筋为双向受力筋，所有钢筋交叉点应逐点绑扎，在搭接范围内要求三点绑扎。拉钩筋应勾住外皮筋,按设计要求梅花形布置。（三）柱钢筋绑扎1、工艺流程：套柱箍筋→搭接绑扎竖向受力筋→画箍筋间距→绑扎箍筋2、按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋。3、柱竖向钢筋采用直螺纹连接。4、柱纵向钢筋连接接头相互错开（错开间距取35d与500㎜中的较大值），在同一截面内钢筋接头面积百分率不应大于50%。5、基础顶面处柱钢筋的接头位置在≥1/3柱净高处（Hn/3）,其它层位于≥Hn/6、500㎜、柱大...
