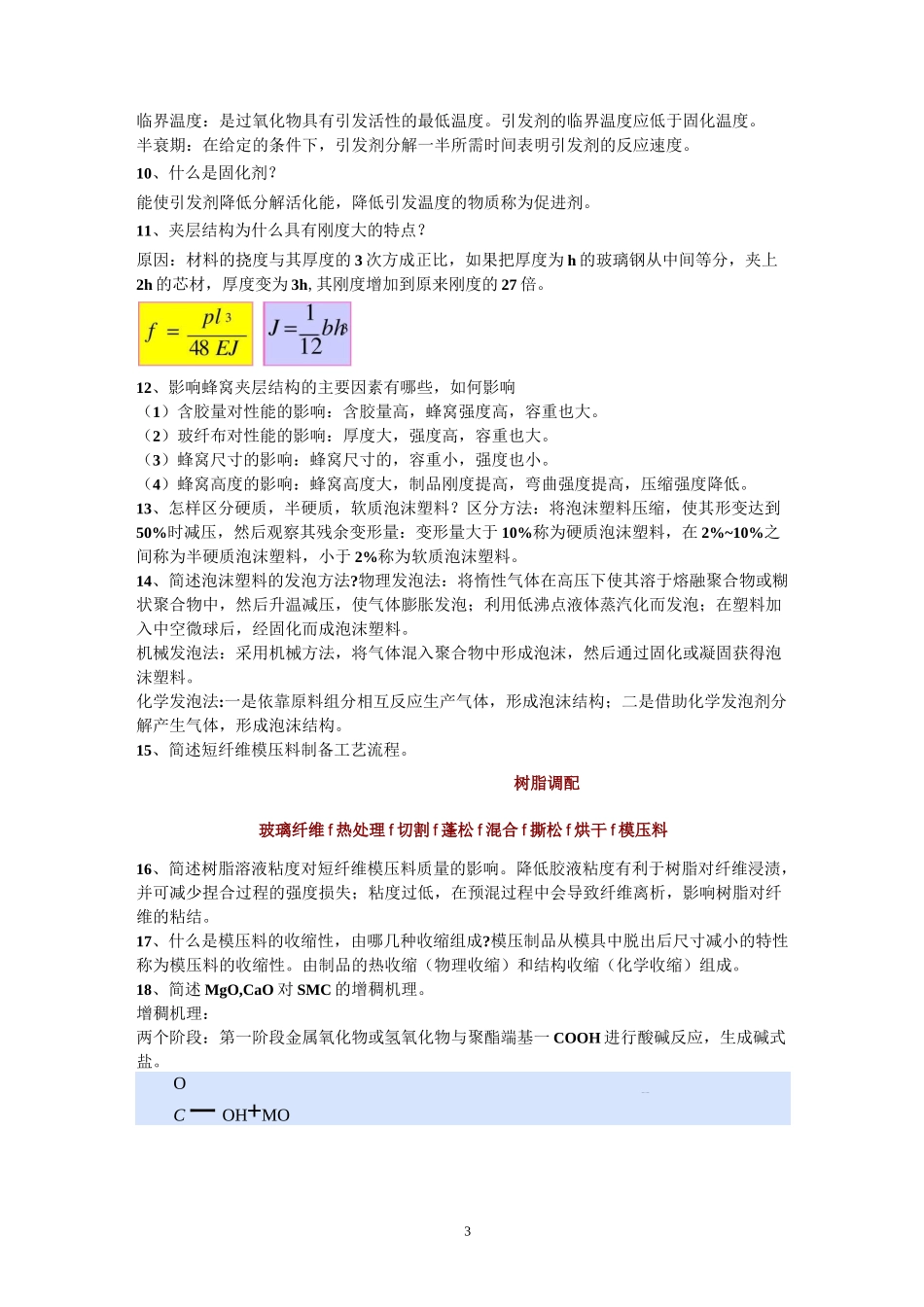

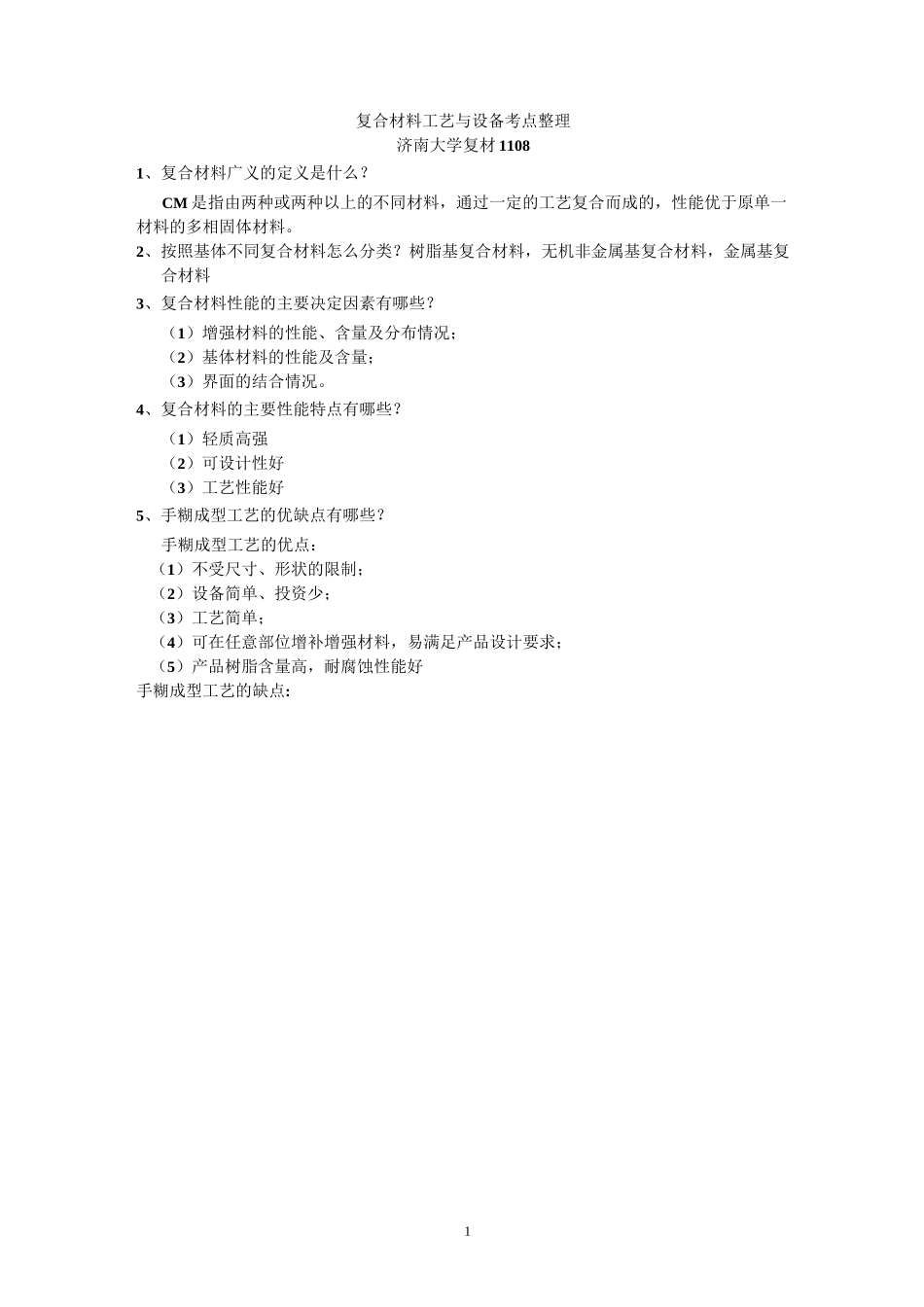

1复合材料工艺与设备考点整理济南大学复材11081、复合材料广义的定义是什么？CM是指由两种或两种以上的不同材料，通过一定的工艺复合而成的，性能优于原单一材料的多相固体材料。2、按照基体不同复合材料怎么分类？树脂基复合材料，无机非金属基复合材料，金属基复合材料3、复合材料性能的主要决定因素有哪些？（1）增强材料的性能、含量及分布情况；（2）基体材料的性能及含量；（3）界面的结合情况。4、复合材料的主要性能特点有哪些？（1）轻质高强（2）可设计性好（3）工艺性能好5、手糊成型工艺的优缺点有哪些？手糊成型工艺的优点：（1）不受尺寸、形状的限制；（2）设备简单、投资少；（3）工艺简单；（4）可在任意部位增补增强材料，易满足产品设计要求；（5）产品树脂含量高，耐腐蚀性能好手糊成型工艺的缺点:济南大学复合材料工艺与设备考点整理MOIICOMOH3临界温度：是过氧化物具有引发活性的最低温度。引发剂的临界温度应低于固化温度。半衰期：在给定的条件下，引发剂分解一半所需时间表明引发剂的反应速度。10、什么是固化剂？能使引发剂降低分解活化能，降低引发温度的物质称为促进剂。11、夹层结构为什么具有刚度大的特点？原因：材料的挠度与其厚度的3次方成正比，如果把厚度为h的玻璃钢从中间等分，夹上2h的芯材，厚度变为3h,其刚度增加到原来刚度的27倍。12、影响蜂窝夹层结构的主要因素有哪些，如何影响（1）含胶量对性能的影响：含胶量高，蜂窝强度高，容重也大。（2）玻纤布对性能的影响：厚度大，强度高，容重也大。（3）蜂窝尺寸的影响：蜂窝尺寸的，容重小，强度也小。（4）蜂窝高度的影响：蜂窝高度大，制品刚度提高，弯曲强度提高，压缩强度降低。13、怎样区分硬质，半硬质，软质泡沫塑料？区分方法：将泡沫塑料压缩，使其形变达到50%时减压，然后观察其残余变形量：变形量大于10%称为硬质泡沫塑料，在2%~10%之间称为半硬质泡沫塑料，小于2%称为软质泡沫塑料。14、简述泡沫塑料的发泡方法?物理发泡法：将惰性气体在高压下使其溶于熔融聚合物或糊状聚合物中，然后升温减压，使气体膨胀发泡；利用低沸点液体蒸汽化而发泡；在塑料加入中空微球后，经固化而成泡沫塑料。机械发泡法：采用机械方法，将气体混入聚合物中形成泡沫，然后通过固化或凝固获得泡沫塑料。化学发泡法:一是依靠原料组分相互反应生产气体，形成泡沫结构；二是借助化学发泡剂分解产生气体，形成泡沫结构。15、简述短纤维模压料制备工艺流程。树脂调配玻璃纤维f热处理f切割f蓬松f混合f撕松f烘干f模压料16、简述树脂溶液粘度对短纤维模压料质量的影响。降低胶液粘度有利于树脂对纤维浸渍，并可减少捏合过程的强度损失；粘度过低，在预混过程中会导致纤维离析，影响树脂对纤维的粘结。17、什么是模压料的收缩性，由哪几种收缩组成?模压制品从模具中脱出后尺寸减小的特性称为模压料的收缩性。由制品的热收缩（物理收缩）和结构收缩（化学收缩）组成。18、简述MgO,CaO对SMC的增稠机理。增稠机理：两个阶段：第一阶段金属氧化物或氢氧化物与聚酯端基一COOH进行酸碱反应，生成碱式盐。OC一OH+MO•OH—Ms—0—C--…Mg^*»*•****»••济南大学复合材料工艺与设备考点整理MOO2卩—OH+M(OH)2亠K_OMOH+H2O碱式盐之间或与聚酯之间进一步脱水使分子量成倍增加OOOOII丄IIIIIIC—OMOH+HO—C►C—OMO—C■***OOOOOMOHHOMO—wwC—OMOMO—MgO和MgOH的碱式盐不进行此脱水反应，CaO和CaOH碱式盐可继续进行此脱水反应。第二阶段：碱式盐与聚酯分子中的酯基（氧原子）以配位键形成络合物Mg***镁盐的络合反应OOOIII1C•…C-—0■・iC^OC1*■〔H—0—CH》…]*〔H—O—CH計…J當Ca盐的络合反应聚酯分子量成倍提高，粘度上升而增稠。第一阶段反应对于达到熟化粘度的时间有决定性意义，是分子质量提高和络合反应的基础。第二阶段反应对于加速稠化，提高最终熟化粘度有重要作用。19、SMC低收缩添加剂的作用机理是什么？当SMC在模具中加热固化时，随体系的温度升高，树脂发生热膨胀，聚酯与苯乙烯开始发生聚合，相当于其在热塑性聚合物的内压力下进行固化，因而在未发生收缩前就被固定下来了。即热塑性树脂热膨胀力阻...
