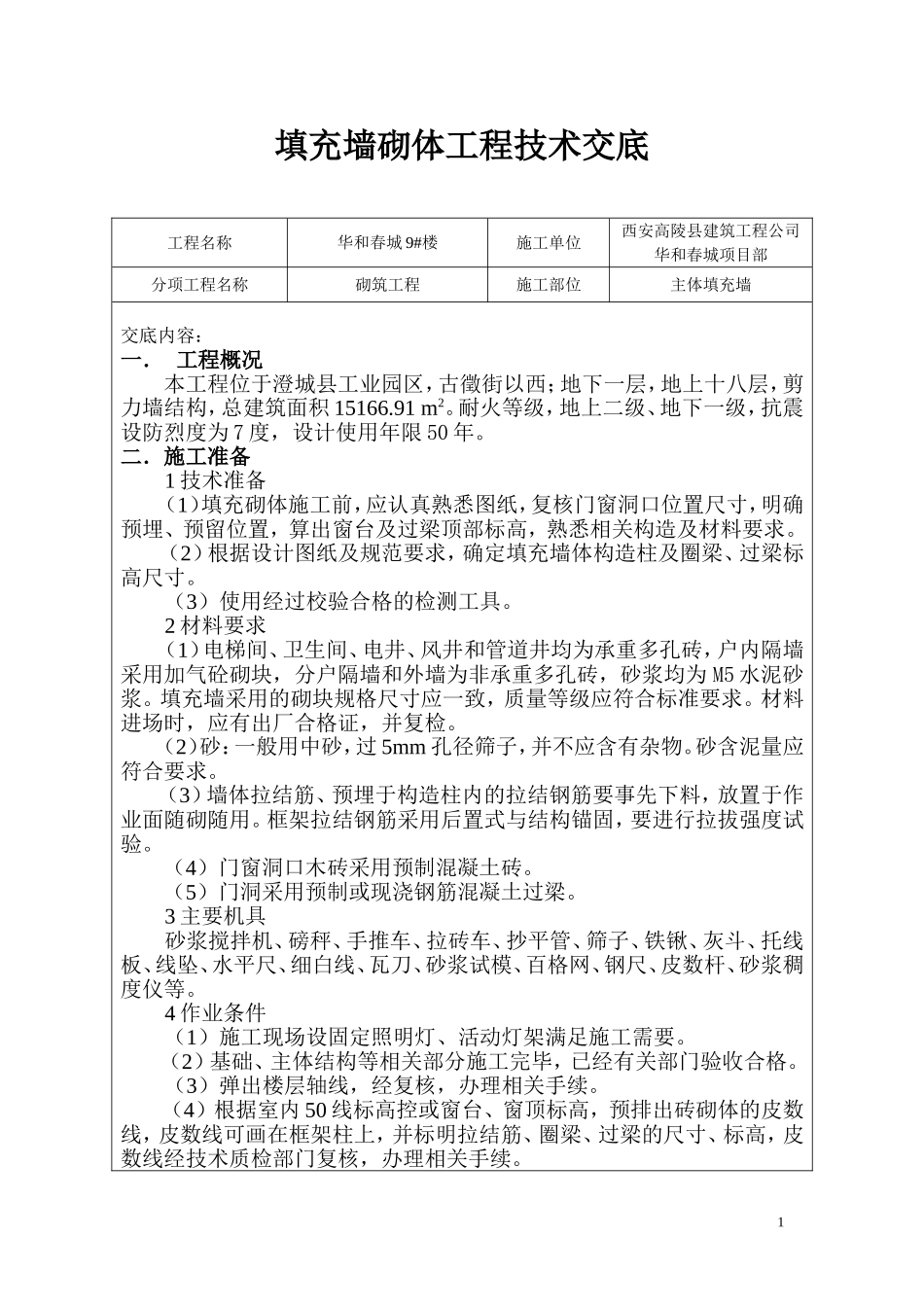

填充墙砌体工程技术交底工程名称华和春城9#楼施工单位西安高陵县建筑工程公司华和春城项目部分项工程名称砌筑工程施工部位主体填充墙交底内容：一．工程概况本工程位于澄城县工业园区，古徵街以西；地下一层，地上十八层，剪力墙结构，总建筑面积15166.91m2。耐火等级，地上二级、地下一级，抗震设防烈度为7度，设计使用年限50年。二．施工准备1技术准备（1）填充砌体施工前，应认真熟悉图纸，复核门窗洞口位置尺寸，明确预埋、预留位置，算出窗台及过梁顶部标高，熟悉相关构造及材料要求。（2）根据设计图纸及规范要求，确定填充墙体构造柱及圈梁、过梁标高尺寸。（3）使用经过校验合格的检测工具。2材料要求（1）电梯间、卫生间、电井、风井和管道井均为承重多孔砖，户内隔墙采用加气砼砌块，分户隔墙和外墙为非承重多孔砖，砂浆均为M5水泥砂浆。填充墙采用的砌块规格尺寸应一致，质量等级应符合标准要求。材料进场时，应有出厂合格证，并复检。（2）砂：一般用中砂，过5mm孔径筛子，并不应含有杂物。砂含泥量应符合要求。（3）墙体拉结筋、预埋于构造柱内的拉结钢筋要事先下料，放置于作业面随砌随用。框架拉结钢筋采用后置式与结构锚固，要进行拉拔强度试验。（4）门窗洞口木砖采用预制混凝土砖。（5）门洞采用预制或现浇钢筋混凝土过梁。3主要机具砂浆搅拌机、磅秤、手推车、拉砖车、抄平管、筛子、铁锹、灰斗、托线板、线坠、水平尺、细白线、瓦刀、砂浆试模、百格网、钢尺、皮数杆、砂浆稠度仪等。4作业条件（1）施工现场设固定照明灯、活动灯架满足施工需要。（2）基础、主体结构等相关部分施工完毕，已经有关部门验收合格。（3）弹出楼层轴线，经复核，办理相关手续。（4）根据室内50线标高控或窗台、窗顶标高，预排出砖砌体的皮数线，皮数线可画在框架柱上，并标明拉结筋、圈梁、过梁的尺寸、标高，皮数线经技术质检部门复核，办理相关手续。1（5）根据最下面第一批砖的标高，拉通线检查，如水平灰缝厚度超过20mm，先用C15以上细石混凝土找平。严禁用砂浆或砂浆包碎石找平，更不允许采用两侧砌砖，中间填芯找平。（6）构造柱采用植筋，钢筋绑扎完毕，验收合格后进行进行下道工序。（7）砌筑砂浆配合比经有资质的试验部门试验确定，有书面配合比申请单、通知单。在施工现场根据砌体方量准备好取样砂浆试模。三．施工工艺1工艺流程墙体拉结筋、构造柱植筋→施工放线→钢筋绑扎→放线立皮数杆、拌制砂浆→排砖→砌筑填充墙→验收2操作工艺（1）填充墙施工前，必须在墙、柱上植填充墙体拉结筋，每500mm高植一道，每道设2根Φ6钢筋，每边伸入墙内不应小于墙长的1/5且不应小于700mm，端部设900弯钩；砌体填充墙大于5m时应在墙中部设构造柱。（2）施工放线：根据楼层中的控制轴线，事先测放出墙体的轴线和门窗洞口的位置线，将窗台和窗顶的位置标高线标志在框架柱上。待施工放线完成后，上报技术部门验收合格后，方可进行墙体砌筑。（3）基层处理：在砌筑墙体前应对墙基层进行清理，将楼层上的浮浆、灰尘清扫冲洗干净，并浇水使基层湿润。（4）构造柱钢筋绑扎：构造柱钢筋采用植筋，箍筋加密范围为不小于450mm或1/6层高，柱子中心线应垂直。（5）立皮数杆、排砖：在皮数杆上或框架柱、墙上排出砖块的皮数及灰缝厚度，并标出窗台、洞口等标高；根据要砌筑的墙体长度、高度试排砖，摆出门、窗及孔洞的位置。（6）砌筑填充墙1）组砌方法采用一顶一顺。2）挂线：砌筑砖墙厚度超过一砖厚（160墙）时，应双面挂线。线要拉紧，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚度混水墙时（120墙）宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。3）砌砖：应采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌砖时砖要放平，应跟线，“上跟线、下跟棱、左右相邻要对齐”。4）水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。5）在操作过程中，要认真进行自检，如出现偏差，应随时纠正，严禁事后砸墙。砌筑砂浆应随搅拌随时用完。砌筑时应随砌随将舌头灰刮尽。6）预埋混凝土砖：洞口小于1.2m高时，每边放2块...
