填充墙砌体施工方案(同名15158)VIP免费

填充墙砌体施工方案(同名15158)_第1页
1/19
填充墙砌体施工方案(同名15158)_第2页
2/19
填充墙砌体施工方案(同名15158)_第3页
3/19

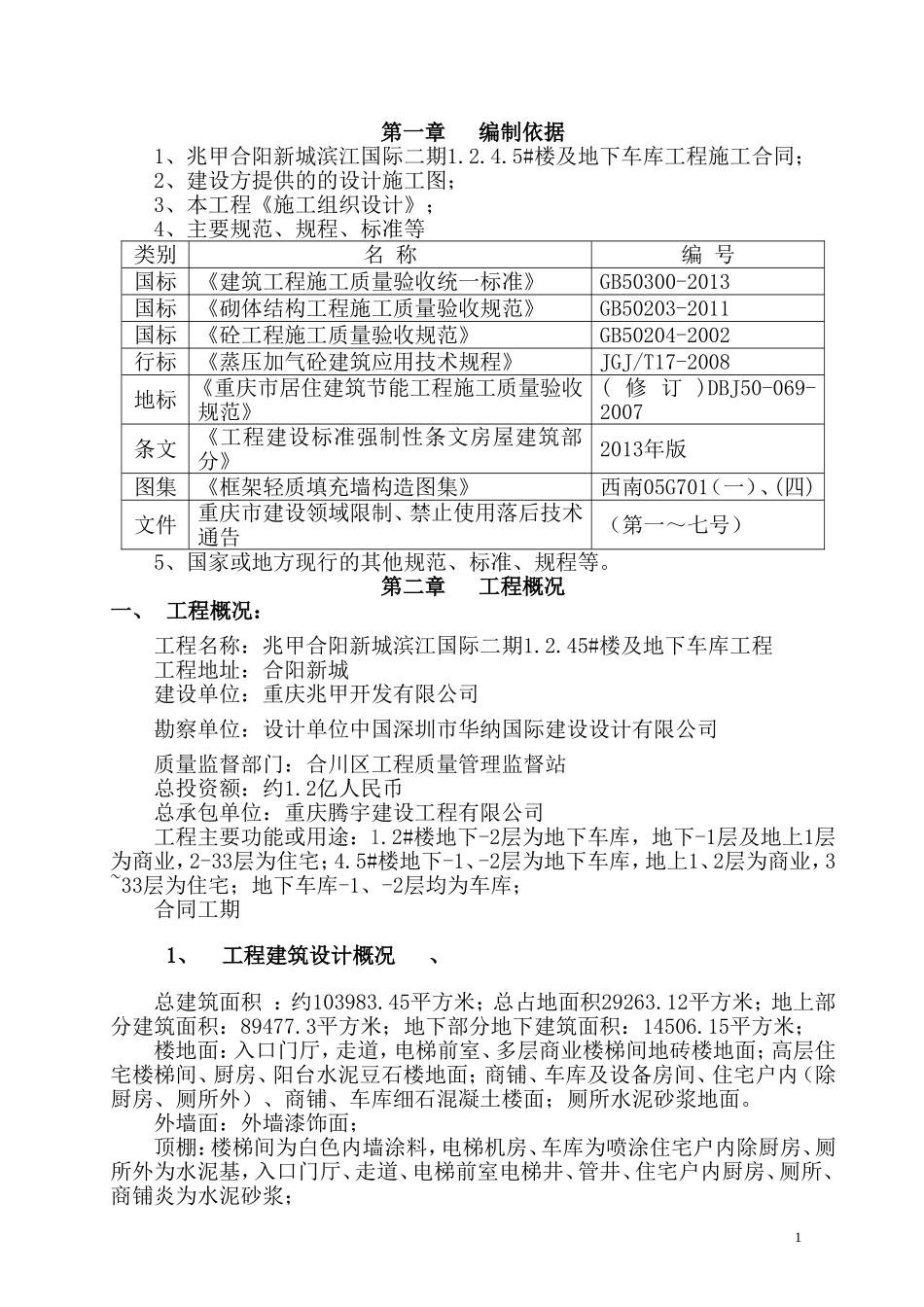

第一章编制依据1、兆甲合阳新城滨江国际二期1.2.4.5#楼及地下车库工程施工合同;2、建设方提供的的设计施工图;3、本工程《施工组织设计》;4、主要规范、规程、标准等类别名称编号国标《建筑工程施工质量验收统一标准》GB50300-2013国标《砌体结构工程施工质量验收规范》GB50203-2011国标《砼工程施工质量验收规范》GB50204-2002行标《蒸压加气砼建筑应用技术规程》JGJ/T17-2008地标《重庆市居住建筑节能工程施工质量验收规范》(修订)DBJ50-069-2007条文《工程建设标准强制性条文房屋建筑部分》2013年版图集《框架轻质填充墙构造图集》西南05G701(一)、(四)文件重庆市建设领域限制、禁止使用落后技术通告(第一~七号)5、国家或地方现行的其他规范、标准、规程等。第二章工程概况一、工程概况:工程名称:兆甲合阳新城滨江国际二期1.2.45#楼及地下车库工程工程地址:合阳新城建设单位:重庆兆甲开发有限公司勘察单位:设计单位中国深圳市华纳国际建设设计有限公司质量监督部门:合川区工程质量管理监督站总投资额:约1.2亿人民币总承包单位:重庆腾宇建设工程有限公司工程主要功能或用途:1.2#楼地下-2层为地下车库,地下-1层及地上1层为商业,2-33层为住宅;4.5#楼地下-1、-2层为地下车库,地上1、2层为商业,3~33层为住宅;地下车库-1、-2层均为车库;合同工期1、工程建筑设计概况、总建筑面积:约103983.45平方米;总占地面积29263.12平方米;地上部分建筑面积:89477.3平方米;地下部分地下建筑面积:14506.15平方米;楼地面:入口门厅,走道,电梯前室、多层商业楼梯间地砖楼地面;高层住宅楼梯间、厨房、阳台水泥豆石楼地面;商铺、车库及设备房间、住宅户内(除厨房、厕所外)、商铺、车库细石混凝土楼面;厕所水泥砂浆地面。外墙面:外墙漆饰面;顶棚:楼梯间为白色内墙涂料,电梯机房、车库为喷涂住宅户内除厨房、厕所外为水泥基,入口门厅、走道、电梯前室电梯井、管井、住宅户内厨房、厕所、商铺炎为水泥砂浆;1内墙面:入口门厅,电梯前室、楼梯间水泥砂浆刷白色乳胶漆墙面;住宅户内(除厨房、厕所外)、电梯机房、设备用房、消防控制室水泥砂浆刷涂料墙面;管道井,电梯井,通风竖井、商铺、厕所、厨房水泥砂浆墙面。外门窗:多腔塑型材kf=2.0框面积25%(5透明+12A+5透明)屋面:上人屋面、不上人屋面两种;2.工程结构设计概况地基与基础:地基基础设计等级为甲级,基础安全等级为二级,根据地勘资料及结构底层内力,地基持力层为中风化岩石,设计采用机械挖孔桩基础(嵌岩桩,泥浆护壁成孔)。设计要求桩基础嵌入中风化岩石深度≥3D,地基持力层为中风化砂岩,中风化砂岩饱和抗压强度标准值为22.2MPa,承载力特征值取8.88MPa。桩种类:ZKZ1(A1600);ZKZ2(A1700);ZKZ3(A1000);ZKZ3a(A1000);ZKZ4(A1200);ZKZ4a(A1200);ZKZ5(A1800);ZKZ6(A2200);地梁形式:JL:250*600、250*700、300*600、500*1000;KZDL:400*1000、800*1000、600*800、800*1600、1500*1200;KZL:1500*2000等梁形式。主体框架剪力墙结构,梁:200*(400、450、500、600、700、800);300*(500、600、700、800);400*100、500*1000、500*1600、600*1600、700*1800、800*1800、1000*2000等梁形式;板厚:180、160、130、120、80;墙厚200、300、400等二、填充墙砌体设计概况1、基顶~室内地面范围内采用MU10页岩实心砖和M5水泥砂浆、墙两侧抹20厚1:2.5防水水泥砂浆;2、主体内外墙及分隔墙为烧结页岩空心砖,导热系数(限值λ≤0.54w/mk),800kg/m3;(12孔及以上,宽度方向孔洞排数≥5排,矩形孔,交错排列)。(其中:卫生间、厨房、电梯间、水电井、烟道为实心砖墙、商业部份采用厚壁型烧结页岩空心砖,壁厚≥25mm,孔排数≥7排,孔隙率≥45%)。内外墙设计墙体厚度100mm.200mm。砌筑砂浆均采用M5水泥砂浆;3、门窗洞口收边部位采用实心页岩配砖,垛宽小于240时设置钢筋混凝土门窗垛,墙体与管道之间应增设套管。墙体与套管之间用C20细石混凝土填实。套管与管道之间待管道设备安装完毕后用矿棉毡水泥砂浆填塞密实。4、厨房、厕浴间和有防水要求等受水或非腐蚀性液体经常浸湿的...
