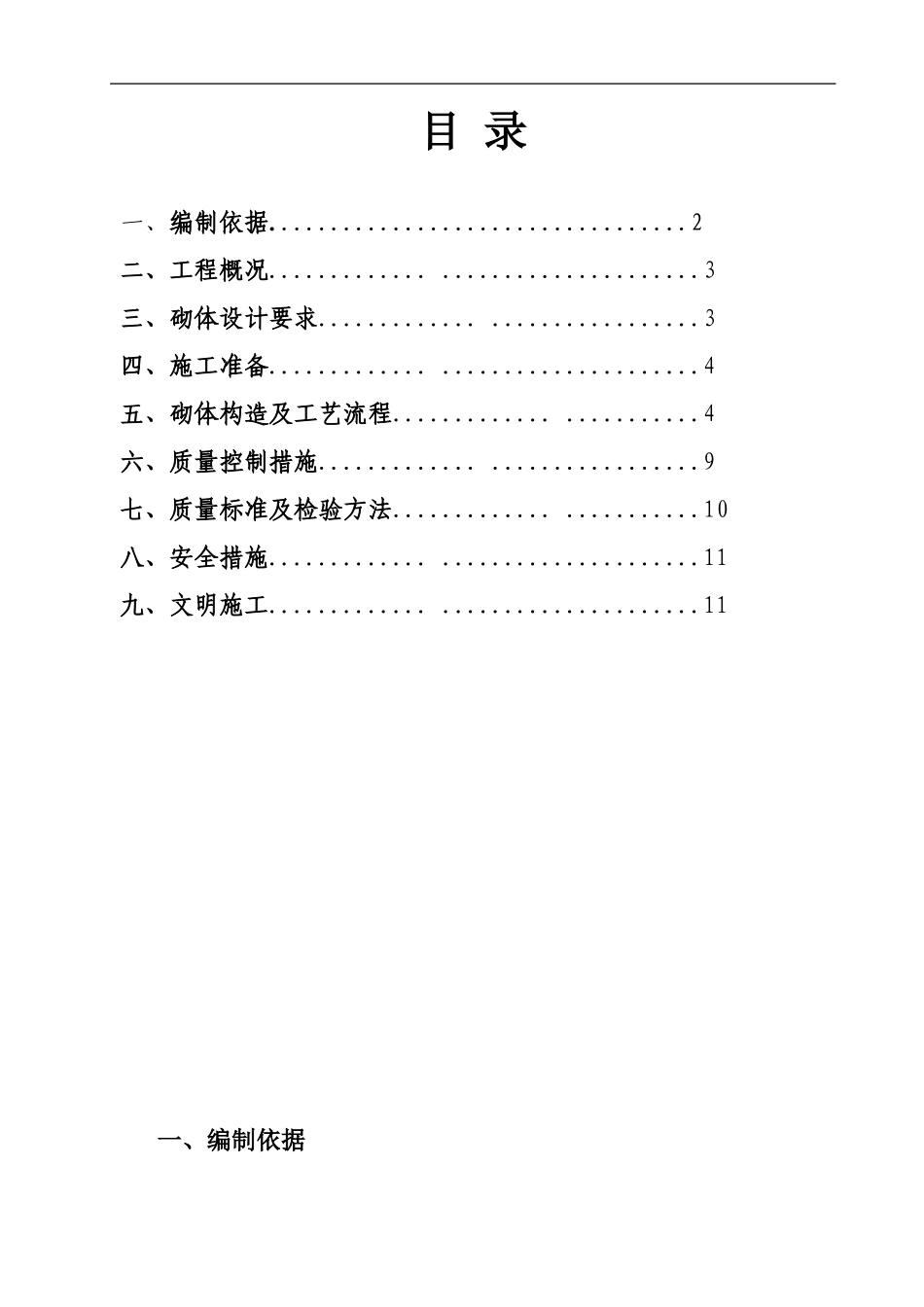

目录一、编制依据..................................2二、工程概况..................................3三、砌体设计要求..............................3四、施工准备..................................4五、砌体构造及工艺流程........................4六、质量控制措施..............................9七、质量标准及检验方法........................10八、安全措施..................................11九、文明施工..................................11一、编制依据2郑州市航空港经济综合实验区富士康西厂区北门地下通道项目填充墙砖砌体专项施工方案1、本工程的建筑施工图、建筑详图、结构施工图、变更联系单。2、富士康西厂区地下通道项目施工组织设计。3、河南省及郑州市相关建设法律法规文件。4、富士康西厂区地下通道项目施工图。5、国家标准：《工程建设标准强制性条文》2013年版；《建筑工程施工质量验收统一标准》（GB50300-2013）；《混凝土结构工程施工质量验收规范》（GB50204-2015）；《砌体工程施工质量验收规范》（GB50203-2015）；6、参照图集《钢筋砼过梁》11YG301《砌体填充墙结构构造》12G614—1二、工程概况1、建筑概况郑州航空港经济综合实验区富士康西厂区北门地下通道总建筑面积17053.68m2，地下一层，其中地上建筑面积2504.98m2，地下建筑面积14548.7m2，地下一层为商业、人防工程和设备房，地上一层为电梯间和楼梯间、钢结构雨棚。2郑州市航空港经济综合实验区富士康西厂区北门地下通道项目填充墙砖砌体专项施工方案建筑耐火等级：地上为一级，地下为一级。建筑结构类型为框架墙结构，建筑结构的抗震设防类别为丙类，建筑的设计合理使用年限100年，抗震设防烈度为7度。墙体：地下一层内墙为200mm厚混凝土加气块，地下一层室内地坪以上内墙为200mm厚混凝土加气块，局部为200mm厚轻质板墙，外墙为自防水混凝土墙，在卫生间、盥洗室墙体根部四周做200mm高混凝土翻边。2、结构概况本工程为现浇钢筋混凝土框架墙结构，地下一层，基础形式为筏板基础。结构设计合理使用年限为100年，抗震设防类别为丙类，建筑结构的安全等级为二级，框架抗震等级为三级。基础底板厚度为500mm，筏板下设200厚C15素混凝土垫层，素砼垫层每边比筏板外边扩出100，地下室底板、顶板按照要求设置混凝土膨胀加强带，地下一层顶板以下（含顶板）板、柱、侧墙、顶板混凝土强度等级均为C40，混凝土抗渗等级均为P8；地下一层顶板以上混凝土强度等级均为C35，混凝土抗渗等级均为P8；砌体结构加气混凝土砌块强度等级为A3.5级，容重不大于7.0KN/m3，加气混凝土砌块砌筑砂浆地下部分采用M10水泥砂浆，地上部分采用M5混合砂浆砌筑。三、砌体设计要求1、材料性能，技术参数：厨房、卫生间等有水房间墙体根部上翻cm高细石砼带止水，其余部分墙体根部砌200高蒸压防潮砖，上部采用蒸压加气砼块。内墙宽度200cm,地下部分墙体采用M10水泥砂浆，地上部分墙体采用M5混合砂浆。与框架柱拉结采用化学植筋方式。2、砌筑方式本工程砌体采用一顺一丁砌筑法，砌体顶部与梁板底交接处采用斜砌砖施工；墙长超过4m、墙体自由末端及转角处设置构造柱，墙高超过4M设置圈梁。柱边墙剁小于100采用细石砼现浇。拉结筋为沿高2Φ6@500mm。门、窗、洞口大于1.5m小于2.1米时加混凝土抱框柱至门口过梁处；大于2.1M设置抱框柱至框梁底。四、施工准备1、作业条件材料：进入现场材料性能检测合格。现场加气砼块已有出厂合格证。M10水泥砂浆标号试验室已经配置。并根据现场实测含水率调整成施工配比。水泥采用建设单位指定厂家生产的水泥P.032.5。机械：前期垂直运输采用1台QTZ50(5010)型回转式塔吊工具：夹具、灰斗、铁锹、大、小铲（不准用瓦刀）、小撬棍、手推车、水桶、磅秤、试模、砖刀、锤、毛扫、卷尺、手锯、线坠、靠尺或托线板。2郑州市航空港经济综合实验区富士康西厂区北门地下通道项目填充墙砖砌体专项施工方案砌筑前技术作业条件：1．砌筑前按装饰工程要求放好砌体墙身位置线、门窗洞口位置线，经验线符合图纸设计要求，预检合格。2．按砌筑操作需要，根据结构50线，用水准仪找好标高；在墙转角处、楼梯间...
