天然气吹扫试压方案VIP免费

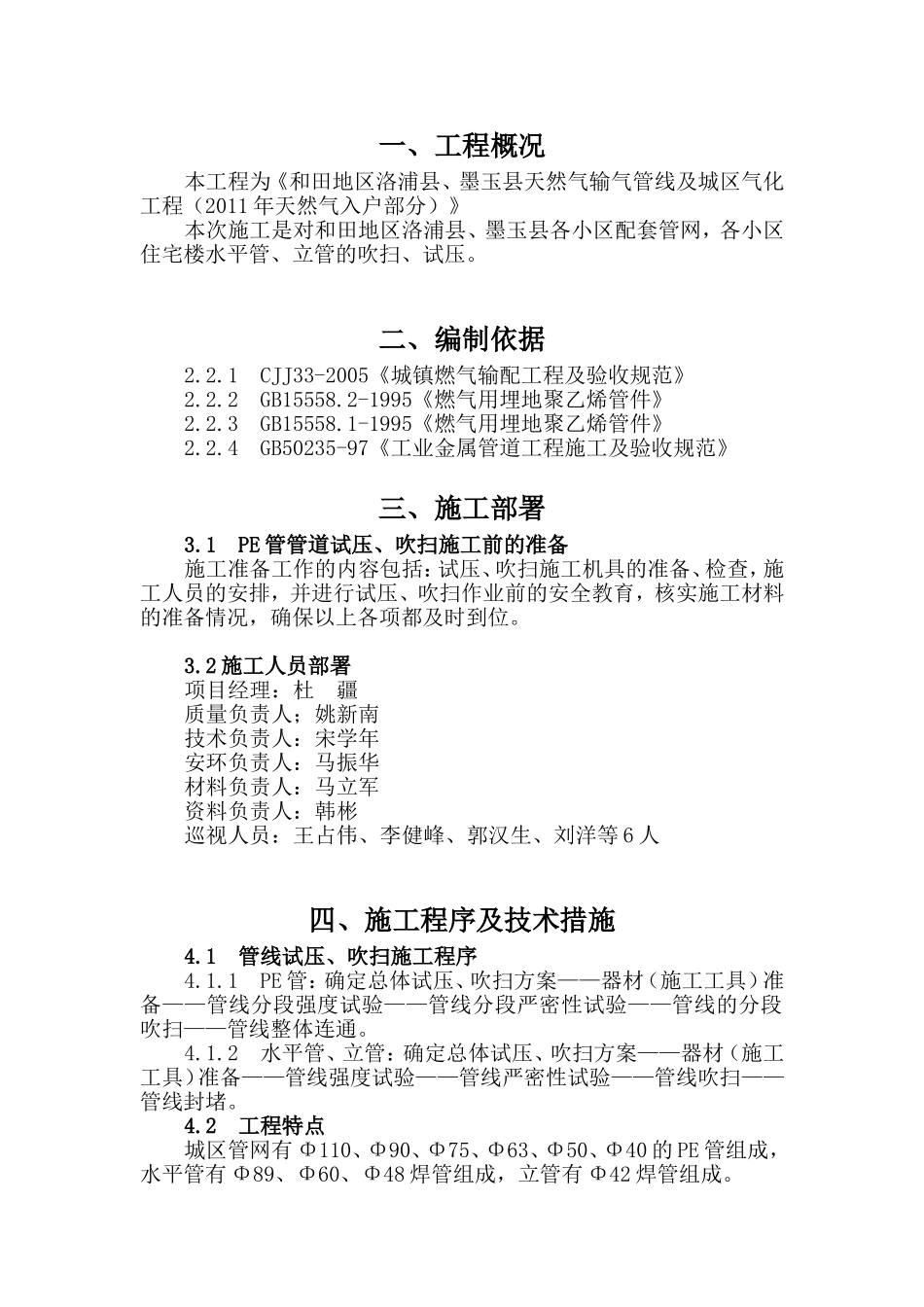

一、工程概况本工程为《和田地区洛浦县、墨玉县天然气输气管线及城区气化工程（2011年天然气入户部分）》本次施工是对和田地区洛浦县、墨玉县各小区配套管网，各小区住宅楼水平管、立管的吹扫、试压。二、编制依据2.2.1CJJ33-2005《城镇燃气输配工程及验收规范》2.2.2GB15558.2-1995《燃气用埋地聚乙烯管件》2.2.3GB15558.1-1995《燃气用埋地聚乙烯管件》2.2.4GB50235-97《工业金属管道工程施工及验收规范》三、施工部署3.1PE管管道试压、吹扫施工前的准备施工准备工作的内容包括：试压、吹扫施工机具的准备、检查，施工人员的安排，并进行试压、吹扫作业前的安全教育，核实施工材料的准备情况，确保以上各项都及时到位。3.2施工人员部署项目经理：杜疆质量负责人；姚新南技术负责人：宋学年安环负责人：马振华材料负责人：马立军资料负责人：韩彬巡视人员：王占伟、李健峰、郭汉生、刘洋等6人四、施工程序及技术措施4.1管线试压、吹扫施工程序4.1.1PE管：确定总体试压、吹扫方案——器材（施工工具）准备——管线分段强度试验——管线分段严密性试验——管线的分段吹扫——管线整体连通。4.1.2水平管、立管：确定总体试压、吹扫方案——器材（施工工具）准备——管线强度试验——管线严密性试验——管线吹扫——管线封堵。4.2工程特点城区管网有Φ110、Φ90、Φ75、Φ63、Φ50、Φ40的PE管组成，水平管有Φ89、Φ60、Φ48焊管组成，立管有Φ42焊管组成。4.3试压要求4.3.1试压由施工单位提供施工方案，参与试压的人员必须严格按方案执行。4.3.2管道强度试验压力为1.5*0.4MPa=0.6MPa；严密性试验压力为0.4MPa。严密性试压应在强度试压合格后进行，强度试压稳压时间1小时，严密性试压稳压时间24小时。4.4准备工作4.4.1由建设方和监理牵头组织，由施工单位具体负责施工，并成立试压组织机构。4.4.2中油油建和洛墨安装工程项目部落实机具和材料并负责施工。4.4.3技术负责人落实好试压使用的各技术标准的管理及相关工种操作工人培训。4.4.4项目安全员落实好试压、吹扫的安全、交通、医疗设施。4.4.5试压、吹扫方案由技术负责人对参与人员进行交底。4.4.6项目安全员负责沿线的宣传工作、检查排放口安全设施是否做好。4.4.7质检员负责试压前的工序验评，联系甲方、监理、质检站进行现场监督检查，现场检查试压质量。4.5试压应具备条件管道试压前必须做好下列准备：（1）管道系统安装完毕，外观检查合格，并符合设计要求和管道安装施工的有关规定；（2）管内垃圾及赃物已经清理干净。（3）支、吊架安装完毕，配置正确，坚固可靠。（4）所有的电熔接头和法兰连接部位能保证便于检查。（5）清除管线上所有临时用的夹具、支吊架、盲板等。（6）埋地管道的坐标标高、坡度、垫层等经复查合格，试验用的临时加固措施经检查确认安全可靠。（7）埋地管道除接口部位（长度500mm~600mm）外应回填，回填土厚度大于500mm。（8）对试压设备、压力表、放气管及进气管等设施进行检查。压力表精度应不低于1.5级，最大量程应为试验压力的1.5~2.0倍，且压力表不得少于两块，压力表必须经过校验并在检验周期内。（9）要保证试压系统的严密性及其安全性能，应对管端堵板的严密性，弯头、三通和管道附件处支撑的牢固性进行认真检查和确认。五、管线试压方法5.1试压方法5.1.1试压方法采用气压试验，试验介质为压缩空气。5.1.2PE管试压管段的长度应视情况而定。对于无节点连接的2管道，试压管段长度不宜大于1公里；有节点连接的管道，试压管段长度不宜大于0.5公里。5.1.3试压方法采用在调压箱前后分体试压之间进行。5.2试压准备5.2.1临时试压设施和阀门在使用前进行1.2MPa的气压强度试验和0.8MPa的严密性试验。5.3临时试压设施的安装5.3.1将已制造好的临时试压设施进行安装，与干线管道的组焊。5.3.2压力表的安装。试压前的压力表应经过校验合格并应铅封，压力表的量程为0-1.0MPa，压力表精度为1.5级精密压力表，表盘直径为100mm，压力表在试压管道的首末端各安装一块。5.4升压及检查气压试验应遵守下列规定：试验前，必须逐步缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏，继续升至试验压力，稳...
