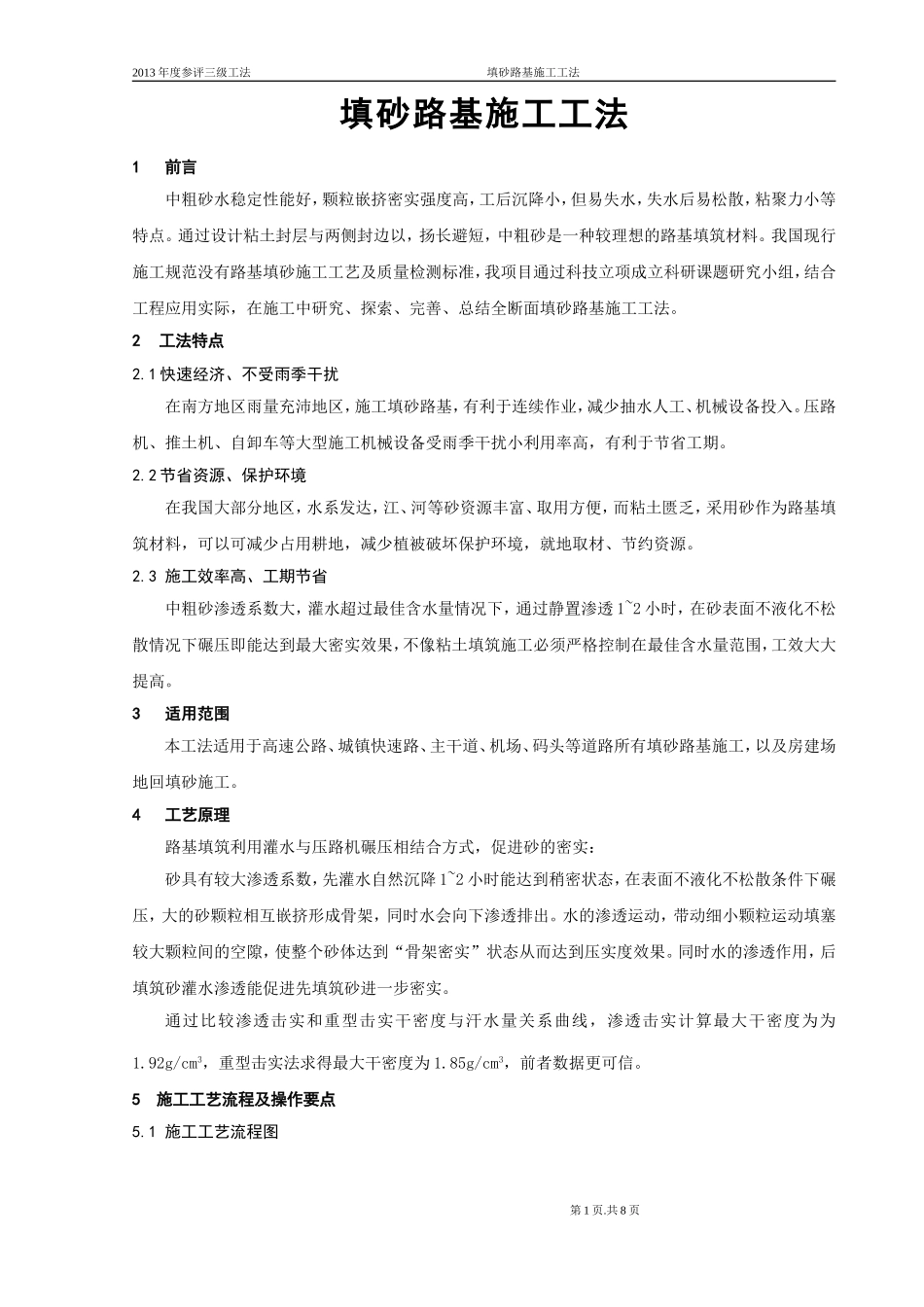

2013年度参评三级工法填砂路基施工工法填砂路基施工工法1前言中粗砂水稳定性能好，颗粒嵌挤密实强度高，工后沉降小，但易失水，失水后易松散，粘聚力小等特点。通过设计粘土封层与两侧封边以，扬长避短，中粗砂是一种较理想的路基填筑材料。我国现行施工规范没有路基填砂施工工艺及质量检测标准，我项目通过科技立项成立科研课题研究小组，结合工程应用实际，在施工中研究、探索、完善、总结全断面填砂路基施工工法。2工法特点2.1快速经济、不受雨季干扰在南方地区雨量充沛地区，施工填砂路基，有利于连续作业，减少抽水人工、机械设备投入。压路机、推土机、自卸车等大型施工机械设备受雨季干扰小利用率高，有利于节省工期。2.2节省资源、保护环境在我国大部分地区，水系发达，江、河等砂资源丰富、取用方便，而粘土匮乏，采用砂作为路基填筑材料，可以可减少占用耕地，减少植被破坏保护环境，就地取材、节约资源。2.3施工效率高、工期节省中粗砂渗透系数大，灌水超过最佳含水量情况下，通过静置渗透1~2小时，在砂表面不液化不松散情况下碾压即能达到最大密实效果，不像粘土填筑施工必须严格控制在最佳含水量范围，工效大大提高。3适用范围本工法适用于高速公路、城镇快速路、主干道、机场、码头等道路所有填砂路基施工，以及房建场地回填砂施工。4工艺原理路基填筑利用灌水与压路机碾压相结合方式，促进砂的密实：砂具有较大渗透系数，先灌水自然沉降1~2小时能达到稍密状态，在表面不液化不松散条件下碾压，大的砂颗粒相互嵌挤形成骨架，同时水会向下渗透排出。水的渗透运动，带动细小颗粒运动填塞较大颗粒间的空隙，使整个砂体达到“骨架密实”状态从而达到压实度效果。同时水的渗透作用，后填筑砂灌水渗透能促进先填筑砂进一步密实。通过比较渗透击实和重型击实干密度与汗水量关系曲线，渗透击实计算最大干密度为为1.92g/cm3，重型击实法求得最大干密度为1.85g/cm3，前者数据更可信。5施工工艺流程及操作要点5.1施工工艺流程图第1页.共8页2013年度参评三级工法填砂路基施工工法5.2施工准备5.2.1室内测定砂最大干密度新法砂干密度试验，传统试验方法一般有相对密度振动击锤法和重型击实法，这两种方法都采用湿法击实，水份不排出，与现场施工工况不太吻合。砂是很好的透水性材料，在一定含水率条件下碾压时水必然会往下层渗透，而室内重型击实试验不能向外渗水，故现场通过碾压最终达到密实状态时的“最佳含水率”必然与试验室得出的“最佳含水率”不一致，这两种试验方法得出“最佳含水率”显得失真，且试验数据离散型大，重复性试验结果也不是很稳定，有一定变异性，试验本身数据偏小。参考填砂路基相关文献，对两种试验方法检测结果与标准纵说不一。鉴于相对密度试验法和重型击实试验法试验数据的离散型和稳定性差特点，试验过程与现场施工实际工况不太吻合情况，项目科通过模拟填砂路基的实际施工工况，在重型击实试验的基础上改进提出“中粗砂渗透击实法测定最大干密度模型”，试验原理如下：科研组利用土工试验室现有设备组合改装，内径152mm，壁厚10mm，筒高152mm试筒，底部设置均匀41个1mm细孔，采用标准砂灌砂测定其体积V。在试筒底部放两张虑纸，采用手动击实仪分三次将试筒击满，击实时砂层顶部加放一块钢垫板，每层击实98下，水随着击实功作用渗透排出。击实结束后称量砂湿重M,烘干，计算击实后的含水率ω，计算不同含水率击实后干密度：ρd=M/V(1+0.01ω)。第2页.共8页施工准备砂试验砂运输土工试验粘土运输软基处理基底压实临时排水措施包边粘土填筑首层砂填筑推土机粗平灌水碾压其余各层砂施工路基成型蓄水沉降压实度检测构造物沟槽回填2013年度参评三级工法填砂路基施工工法图渗透击实法试验装置图现场取样，将所有砂烘干，按含水率2%递增配置含水率从0到20%共11组不同含水量的砂，分别进行重型击实法和渗透击实法对照试验，得出干密度与含水率关系曲线图：图渗透击实法干密度与含水率曲线关系图重型击实法干密度与含水率曲线关系5.2.2软基处理在施工前，需要对路基软基进行处理：在一般稻田区，清除表层种植土。清表采用TY220推土机，平均清表厚度60cm,以清到...
