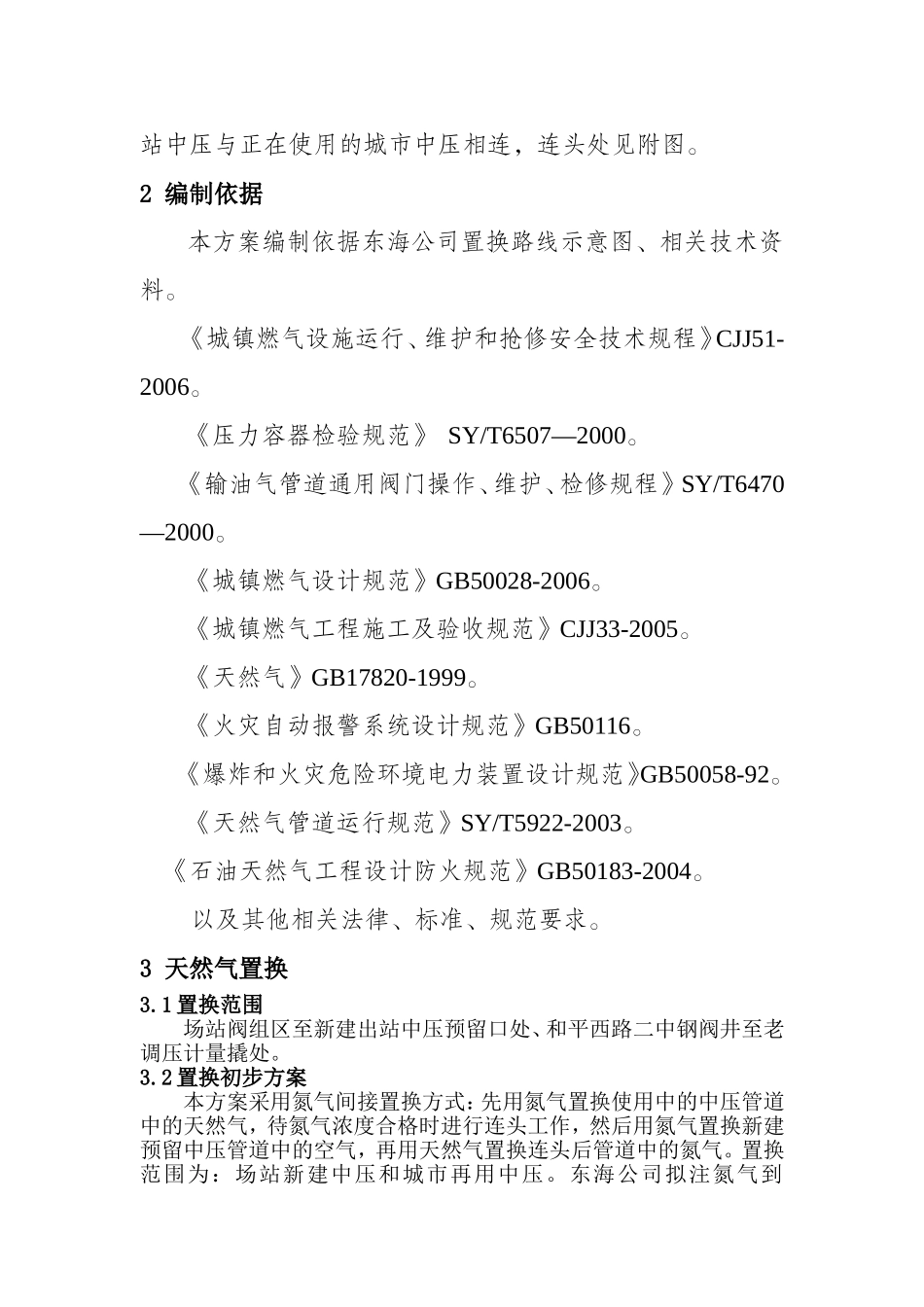

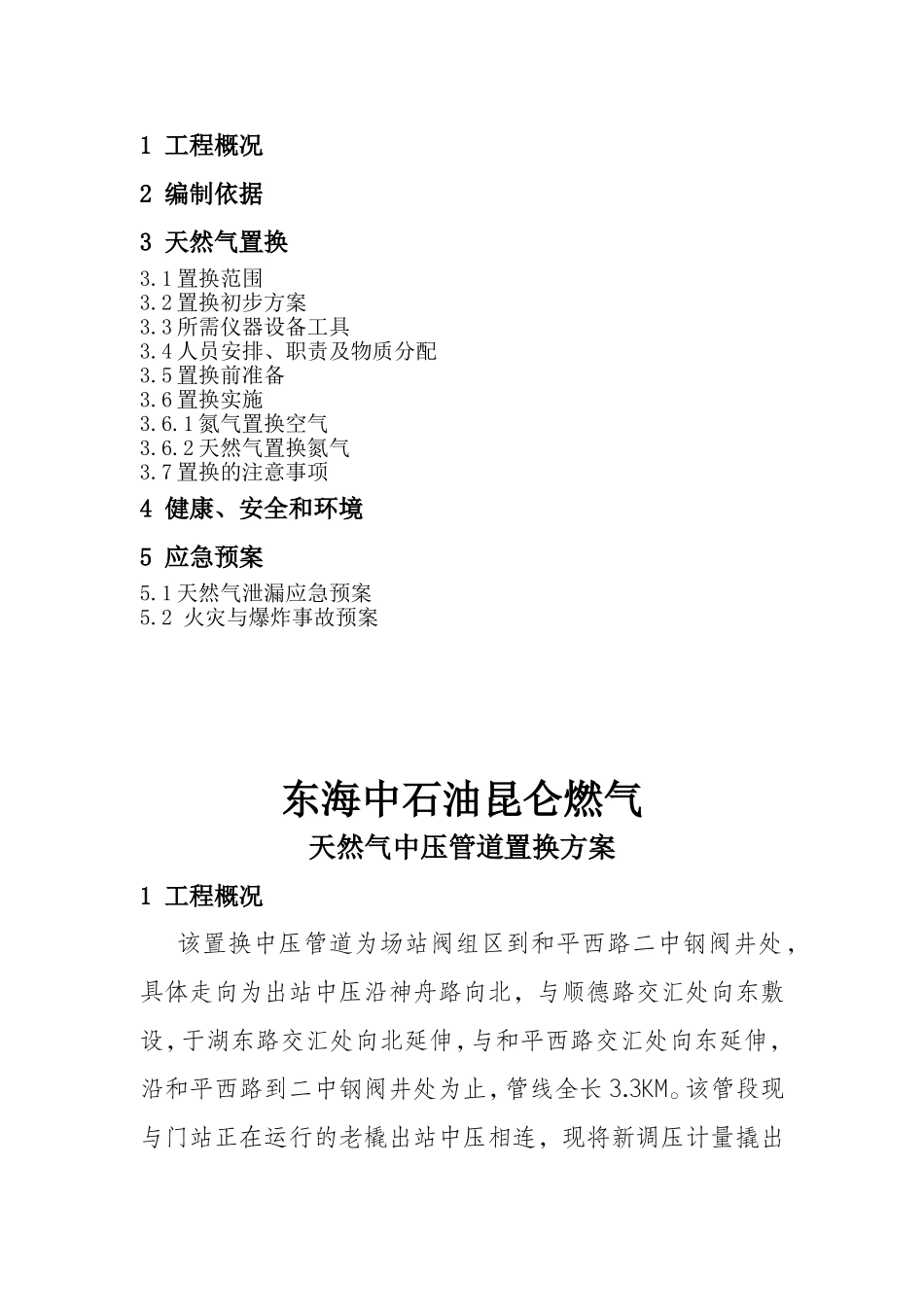

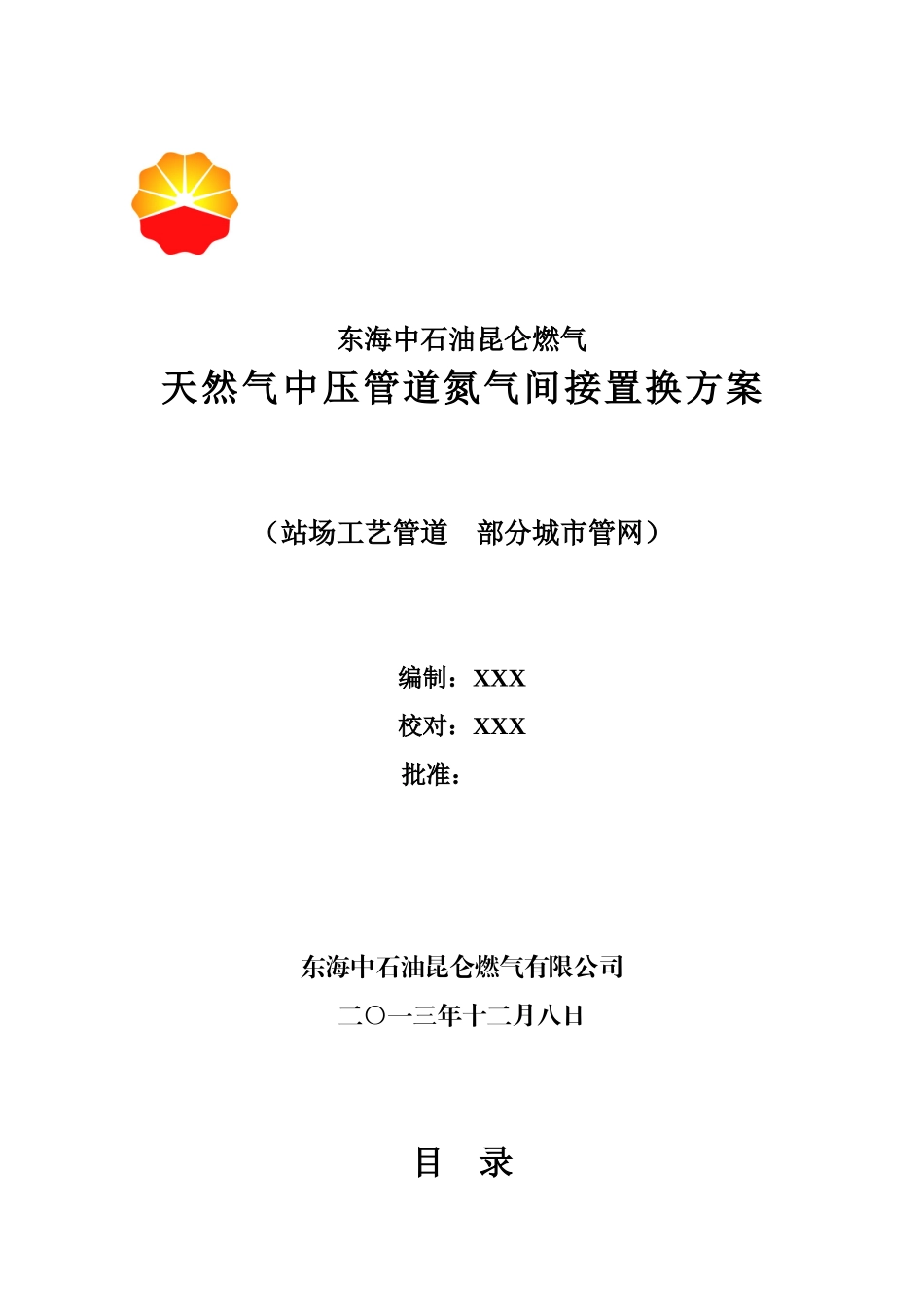

东海中石油昆仑燃气天然气中压管道氮气间接置换方案（站场工艺管道部分城市管网）编制：XXX校对：XXX批准：东海中石油昆仑燃气有限公司二〇一三年十二月八日目录1工程概况2编制依据3天然气置换3.1置换范围3.2置换初步方案3.3所需仪器设备工具3.4人员安排、职责及物质分配3.5置换前准备3.6置换实施3.6.1氮气置换空气3.6.2天然气置换氮气3.7置换的注意事项4健康、安全和环境5应急预案5.1天然气泄漏应急预案5.2火灾与爆炸事故预案东海中石油昆仑燃气天然气中压管道置换方案1工程概况该置换中压管道为场站阀组区到和平西路二中钢阀井处，具体走向为出站中压沿神舟路向北，与顺德路交汇处向东敷设，于湖东路交汇处向北延伸，与和平西路交汇处向东延伸，沿和平西路到二中钢阀井处为止，管线全长3.3KM。该管段现与门站正在运行的老橇出站中压相连，现将新调压计量撬出站中压与正在使用的城市中压相连，连头处见附图。2编制依据本方案编制依据东海公司置换路线示意图、相关技术资料。《城镇燃气设施运行、维护和抢修安全技术规程》CJJ51-2006。《压力容器检验规范》SY/T6507—2000。《输油气管道通用阀门操作、维护、检修规程》SY/T6470—2000。《城镇燃气设计规范》GB50028-2006。《城镇燃气工程施工及验收规范》CJJ33-2005。《天然气》GB17820-1999。《火灾自动报警系统设计规范》GB50116。《爆炸和火灾危险环境电力装置设计规范》GB50058-92。《天然气管道运行规范》SY/T5922-2003。《石油天然气工程设计防火规范》GB50183-2004。以及其他相关法律、标准、规范要求。3天然气置换3.1置换范围场站阀组区至新建出站中压预留口处、和平西路二中钢阀井至老调压计量撬处。3.2置换初步方案本方案采用氮气间接置换方式：先用氮气置换使用中的中压管道中的天然气，待氮气浓度合格时进行连头工作，然后用氮气置换新建预留中压管道中的空气，再用天然气置换连头后管道中的氮气。置换范围为：场站新建中压和城市再用中压。东海公司拟注氮气到1.6MPa，稳压一定时间，经检查管道严密性无问题后，用天然气置换氮气，同时在XX末站放空管释放氮气。8月9~10日经和XX线项目部协商，在XX支线用天然气置换氮气时，我方可利用XX线拟要放空的氮气，打开末站出站阀，关闭末站放空阀，将氮气放入XX门站和中压管网。使我方置换区域内管道氮气压力达到0.2MPa后，再将多余的氮气在末站放空。在向门站和中压城网注入氮气时，宜控制氮气流速、流量，并打开PE管端放空阀，在门站进站阀后、PE管端放散管上安装量程为0.6MPa的压力表，确保注入氮气的压力不超过0.2MPa。在注入氮气的同时，门站和中压城网进行氮气置换空气的置换工作。置换合格后，关闭XX末站进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过0.2MPa），待XX支线和XX末站天然气置换氮气完成后，再进行门站和中压城网天然气置换氮气的工作。在门站和中压城网用氮气置换空气完成后，若先期投产的群力、国光特陶、欣荣三家瓷厂庭院管网已竣工，可用中压城网内0.2Mpa的氮气置换掉管网内的空气（置换时须控制流量、流速，使庭院管网压力不超过工作压力的1/2）。3.3所需仪器设备工具序号设备名称规格型号单位数量备注1氧气分析仪台102可燃气体报警仪(天然气含量测试仪)台100~100%3可燃气体报警仪台50~5%4消防车辆15救护车辆16工程抢险车辆17面包车辆18对讲机套12防爆9PE管安装设备套110干粉灭火器8Kg支20手提式11干粉灭火器20Kg支6手推式12压力表0~0.4MPa块813压力表0~100KPa块514压力表0~10KPa块515防静电工服套2016阀门油脂公斤1017扳手20防爆18安全警示牌2019警示彩带米50020取样袋个2021电焊机台222发电机10kw台123氧焊设备台124割管机3kw台125风镐把526巡线车辆13.4人员安排、职责及物质分配3.4.1置换投产领导小组3.4.1.1人员安排：组长：副组长：3.4.1.2职责：组长负责总指挥和总协调，副组长向组长及时汇报置换实时情况并按组长指令开展工作。3.4.1.3物质分配：对讲机四部3.4.2工艺仪表组3.4.2.1人员安排：组长：组员：3.4.2.2人员分布：站场4人，放散点B、C、D各1人，巡线小组1人，共8人。3.4.2.3物质分配：防爆扳手10把，0~0.4MPa压力表、0~10KPa...
