catics大赛一至十一届2D-带答案 cad试题 练习题 VIP免费

catics大赛一至十一届2D-带答案 cad试题 练习题 _第1页
1/181
catics大赛一至十一届2D-带答案 cad试题 练习题 _第2页
2/181

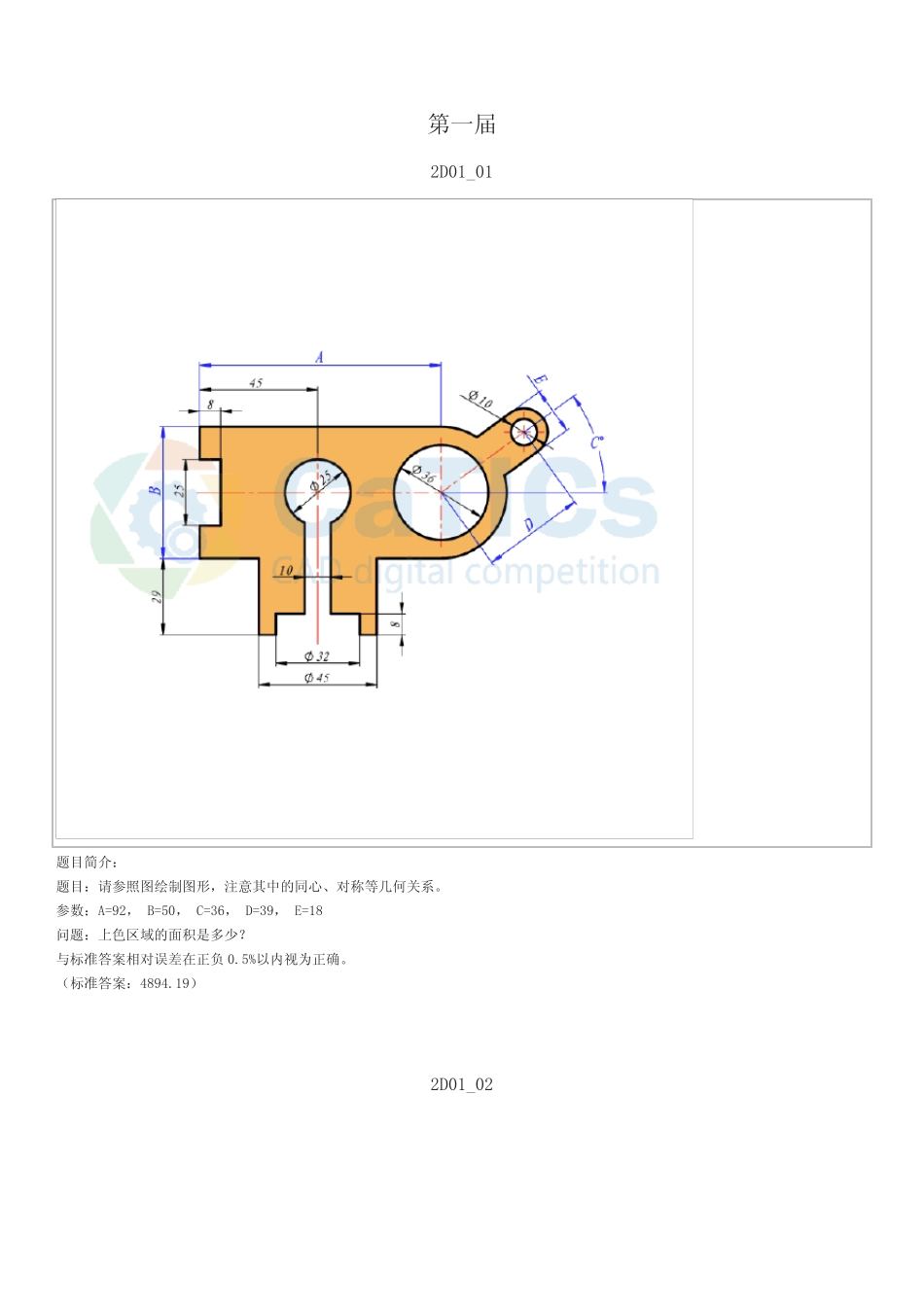

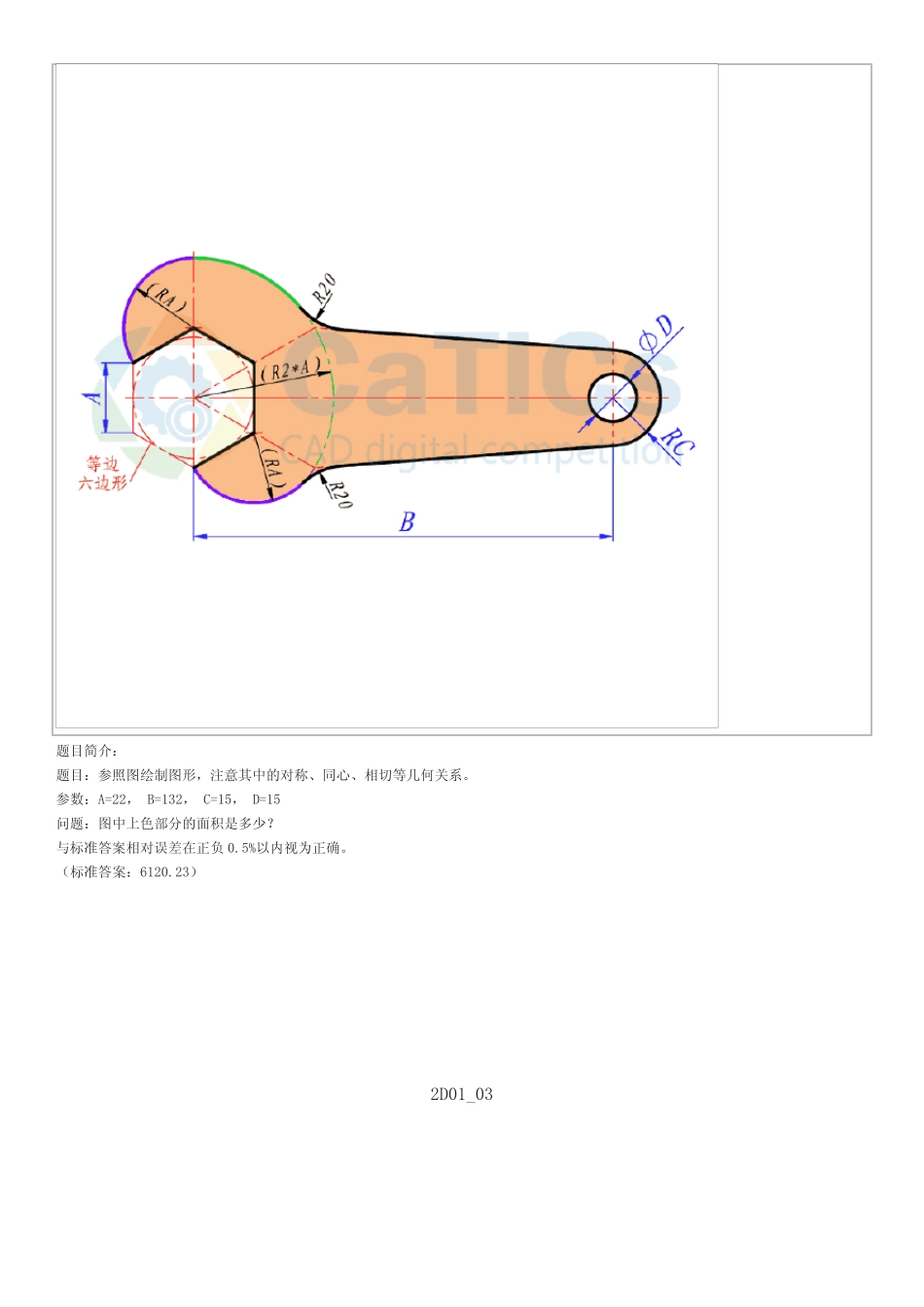

第一届2D01_01题目简介:题目:请参照图绘制图形,注意其中的同心、对称等几何关系。参数:A=92,B=50,C=36,D=39,E=18问题:上色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:4894.19)2D01_02题目简介:题目:参照图绘制图形,注意其中的对称、同心、相切等几何关系。参数:A=22,B=132,C=15,D=15问题:图中上色部分的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:6120.23)2D01_03题目简介:题目:参照图绘制图形,注意其中的竖直、水平、相切等几何关系。参数:A=108,B=42,C=25,D=14问题:图形中上色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:8309.27)2D01_04题目简介:题目:参照图绘制图形,注意其中的同心、相切等几何关系。参数:A=130,B=50,C=30,D=15问题:图形上色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:85337.90)2D01_05题目简介:题目:参照图绘制图形,注意其中的同心、相切等几何关系。参数:A=52,B=32,C=98,D=15问题:图形绿色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:3799.62)2D01_06题目简介:题目:参照图绘制图形,注意其中的中点、水平、同心、相切等几何关系。参数:A=100,B=80,C=5,D=50问题:图中上色部分的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:8616.73)2D01_07题目简介:题目:参照下图绘制图形,注意其中的水平、竖直、相切等几何关系。参数:A=189,B=145,C=29,D=96问题:图中绿色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:17446.37)2D01_08题目简介:题目:参照下图绘制三视图,注意符合立体参考图的形态。参数:A=40,B=30,C=39,D=62,E=19问题:1、左视图(右上方的视图)中绿色表面区域的面积是多少?2、俯视图中黄色表面区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。1、左视图(右上方的视图)中绿色表面区域的面积是多少?(标准答案:2062.01)2、俯视图中黄色表面区域的面积是多少?(标准答案:1586.53)2D01_09题目简介:题目:参照图绘制图形,注意其中红色的边线相互平行。参数:A=41,B=4,C=6,D=32,E=32问题:图形中上色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:5391.24)2D01_10题目简介:题目:参照图绘制图形,注意其中的相切、同心、对称等约束关系。参数:A=55,B=9,C=72,D=45,E=50问题:图形中上色区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:6563.82)第二届2D02_01题目简介:题目:请参照图绘制图形,注意其中的相切、水平等几何关系。参数:A=25,B=24,C=75,D=32问题:(1)圆弧半径X是多少?(2)角度Y是多少?与标准答案相对误差在正负0.5%以内视为正确。(1)圆弧半径X是多少?(标准答案:25.778)(2)角度Y是多少?(标准答案:35.68)2D02_02题目简介:题目:参照图绘制图形,请注意其中的水平、竖直、相切、同心、对称等几何关系。参数:A=60,B=24,C=40,D=32,E=45,F120问题:图形中上色区域(共计2块)的面积总和为多少?与标准答案相对误差在正负0.5%以内视为正确。(标准答案:1261.20)2D02_03题目简介:题目:参照图绘制图形,注意其中的水平、竖直、对称、相切、同心等几何关系。参数:A=20,B=25,C=45,D=82,E=12问题:图形中上色区域的面积是多少?答案:点击此处与标准答案相对误差在正负0.5%以内视为正确。(标准答案:1366.74)2D02_04题目简介:题目:参照图绘制图形,注意其中的点与线重合、共线等几何关系。参数:A=40,B=56,C=8,D=74,E=19,F=27问题:(1)X区域的面积是多少?(2)Y区域的面积是多少?(3)Z区域的面积是多少?与标准答案相对误差在正负0.5%以内视为正确。(1)X区域的面积是多少?(标准答案:2455.34)(2)Y区域的面积是多少?(标准答案:215.10)(3)Z区域的面积是多少?(标准答案:953.30)2D02_05_A题目简介:题目:...
