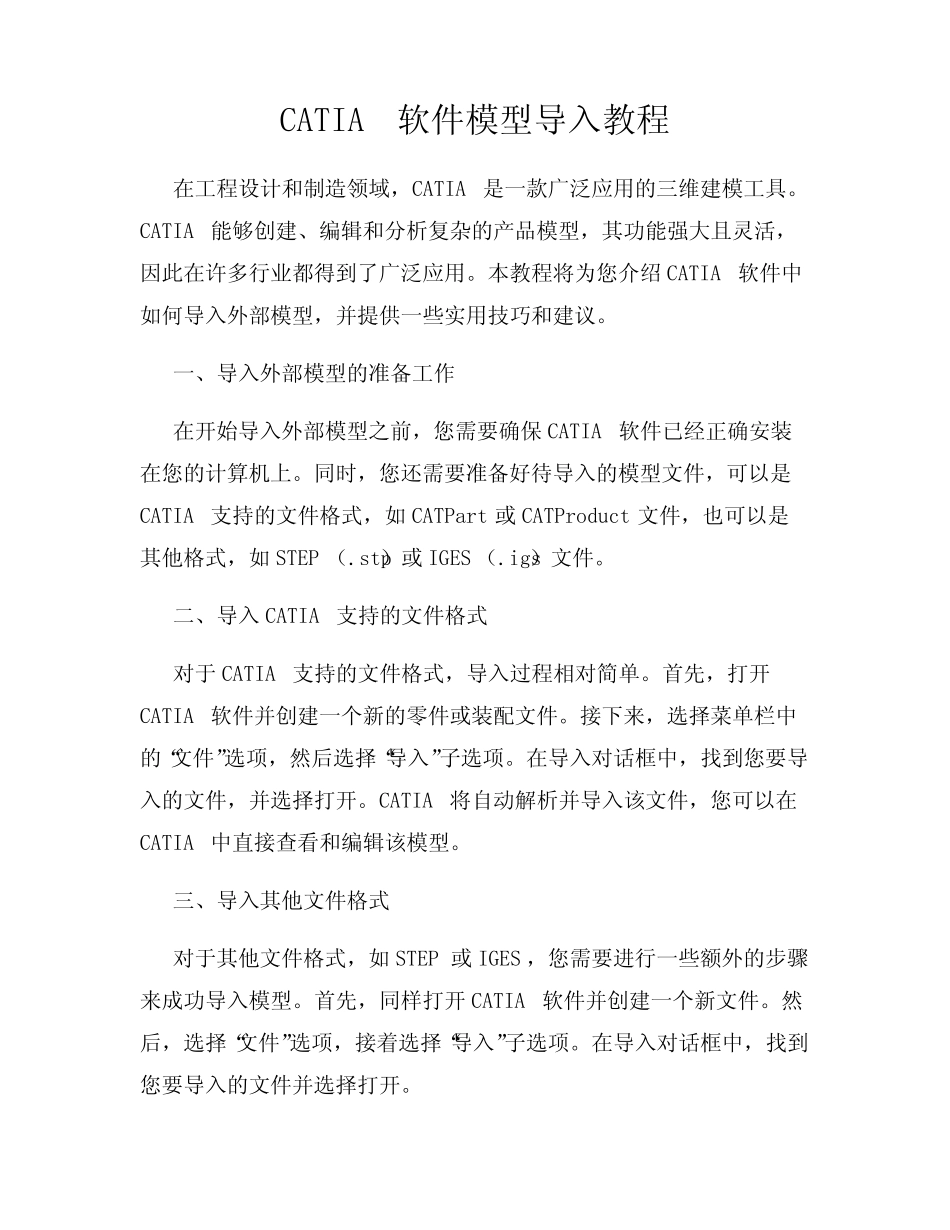

CATIA软件模型导入教程 _第1页
1/2

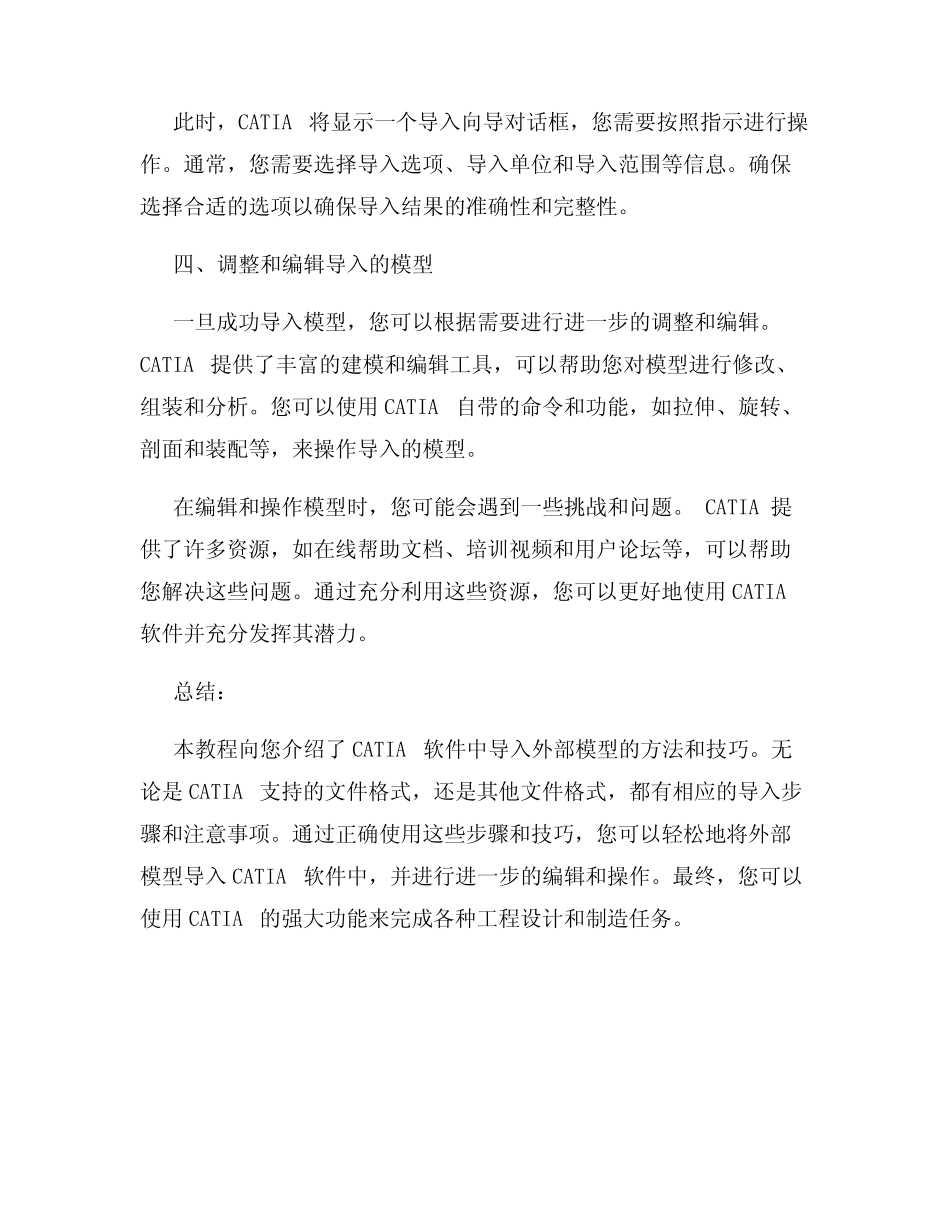

CATIA软件模型导入教程 _第2页
2/2
CATIA软件模型导入教程在工程设计和制造领域,CATIA是一款广泛应用的三维建模工具。CATIA能够创建、编辑和分析复杂的产品模型,其功能强大且灵活,因此在许多行业都得到了广泛应用。本教程将为您介绍CATIA软件中如何导入外部模型,并提供一些实用技巧和建议。一、导入外部模型的准备工作在开始导入外部模型之前,您需要确保CATIA软件已经正确安装在您的计算机上。同时,您还需要准备好待导入的模型文件,可以是CATIA支持的文件格式,如CATPart或CATProduct文件,也可以是其他格式,如STEP(.stp)或IGES(.igs)文件。二、导入CATIA支持的文件格式对于CATIA支持的文件格式,导入过程相对简单。首先,打开CATIA软件并创建一个新的零件或装配文件。接下来,选择菜单栏中的“文件”选项,然后选择“导入”子选项。在导入对话框中,找到您要导入的文件,并选择打开。CATIA将自动解析并导入该文件,您可以在CATIA中直接查看和编辑该模型。三、导入其他文件格式对于其他文件格式,如STEP或IGES,您需要进行一些额外的步骤来成功导入模型。首先,同样打开CATIA软件并创建一个新文件。然后,选择“文件”选项,接着选择“导入”子选项。在导入对话框中,找到您要导入的文件并选择打开。此时,CATIA将显示一个导入向导对话框,您需要按照指示进行操作。通常,您需要选择导入选项、导入单位和导入范围等信息。确保选择合适的选项以确保导入结果的准确性和完整性。四、调整和编辑导入的模型一旦成功导入模型,您可以根据需要进行进一步的调整和编辑。CATIA提供了丰富的建模和编辑工具,可以帮助您对模型进行修改、组装和分析。您可以使用CATIA自带的命令和功能,如拉伸、旋转、剖面和装配等,来操作导入的模型。在编辑和操作模型时,您可能会遇到一些挑战和问题。CATIA提供了许多资源,如在线帮助文档、培训视频和用户论坛等,可以帮助您解决这些问题。通过充分利用这些资源,您可以更好地使用CATIA软件并充分发挥其潜力。总结:本教程向您介绍了CATIA软件中导入外部模型的方法和技巧。无论是CATIA支持的文件格式,还是其他文件格式,都有相应的导入步骤和注意事项。通过正确使用这些步骤和技巧,您可以轻松地将外部模型导入CATIA软件中,并进行进一步的编辑和操作。最终,您可以使用CATIA的强大功能来完成各种工程设计和制造任务。
