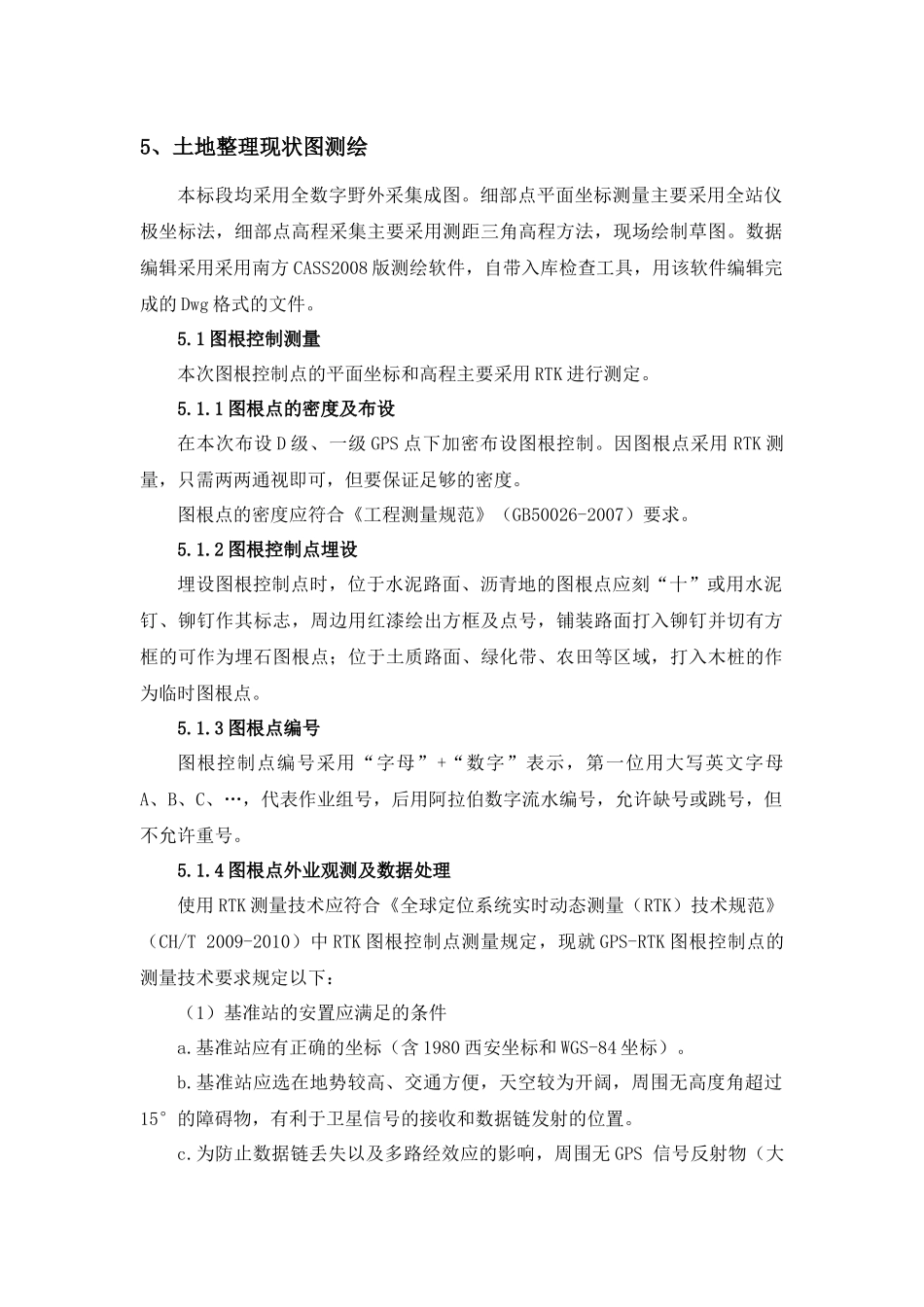

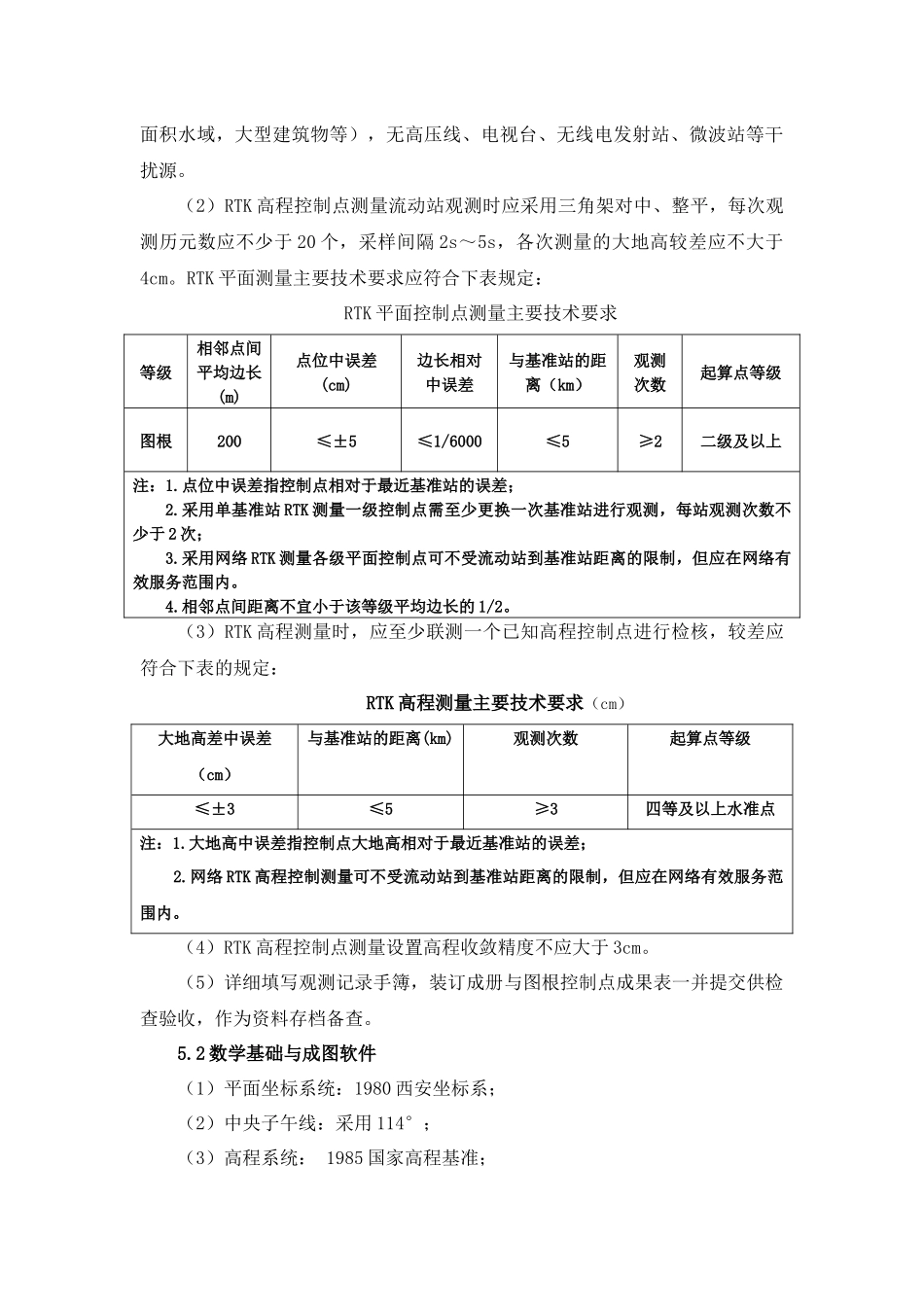

土地整理现状图测绘技术方案5、土地整理现状图测绘本标段均采用全数字野外采集成图。细部点平面坐标测量主要采用全站仪极坐标法，细部点高程采集主要采用测距三角高程方法，现场绘制草图。数据编辑采用采用南方CASS2008版测绘软件，自带入库检查工具，用该软件编辑完成的Dwg格式的文件。5.1图根控制测量本次图根控制点的平面坐标和高程主要采用RTK进行测定。5.1.1图根点的密度及布设在本次布设D级、一级GPS点下加密布设图根控制。因图根点采用RTK测量，只需两两通视即可，但要保证足够的密度。图根点的密度应符合《工程测量规范》（GB50026-2007）要求。5.1.2图根控制点埋设埋设图根控制点时，位于水泥路面、沥青地的图根点应刻“十”或用水泥钉、铆钉作其标志，周边用红漆绘出方框及点号，铺装路面打入铆钉并切有方框的可作为埋石图根点；位于土质路面、绿化带、农田等区域，打入木桩的作为临时图根点。5.1.3图根点编号图根控制点编号采用“字母”+“数字”表示，第一位用大写英文字母A、B、C、…，代表作业组号，后用阿拉伯数字流水编号，允许缺号或跳号，但不允许重号。5.1.4图根点外业观测及数据处理使用RTK测量技术应符合《全球定位系统实时动态测量（RTK）技术规范》（CH/T2009-2010）中RTK图根控制点测量规定，现就GPS-RTK图根控制点的测量技术要求规定以下：（1）基准站的安置应满足的条件a.基准站应有正确的坐标（含1980西安坐标和WGS-84坐标）。b.基准站应选在地势较高、交通方便，天空较为开阔，周围无高度角超过15°的障碍物，有利于卫星信号的接收和数据链发射的位置。c.为防止数据链丢失以及多路经效应的影响，周围无GPS信号反射物（大面积水域，大型建筑物等），无高压线、电视台、无线电发射站、微波站等干扰源。（2）RTK高程控制点测量流动站观测时应采用三角架对中、整平，每次观测历元数应不少于20个，采样间隔2s～5s，各次测量的大地高较差应不大于4cm。RTK平面测量主要技术要求应符合下表规定：RTK平面控制点测量主要技术要求等级相邻点间平均边长(m)点位中误差(cm)边长相对中误差与基准站的距离（km）观测次数起算点等级图根200≤±5≤1/6000≤5≥2二级及以上注：1.点位中误差指控制点相对于最近基准站的误差；2.采用单基准站RTK测量一级控制点需至少更换一次基准站进行观测，每站观测次数不少于2次；3.采用网络RTK测量各级平面控制点可不受流动站到基准站距离的限制，但应在网络有效服务范围内。4.相邻点间距离不宜小于该等级平均边长的1/2。（3）RTK高程测量时，应至少联测一个已知高程控制点进行检核，较差应符合下表的规定：RTK高程测量主要技术要求（cm）大地高差中误差（cm）与基准站的距离(km)观测次数起算点等级≤±3≤5≥3四等及以上水准点注：1.大地高中误差指控制点大地高相对于最近基准站的误差；2.网络RTK高程控制测量可不受流动站到基准站距离的限制，但应在网络有效服务范围内。（4）RTK高程控制点测量设置高程收敛精度不应大于3cm。（5）详细填写观测记录手簿，装订成册与图根控制点成果表一并提交供检查验收，作为资料存档备查。5.2数学基础与成图软件（1）平面坐标系统：1980西安坐标系；（2）中央子午线：采用114°；（3）高程系统：1985国家高程基准；（4）成图比例尺：1∶500；（5）基本等高距：0.5米；（6）项目采用的测绘方法：采用解析法数字化成图（全野外数据采集）；（7）成果取位：各类控制点数据取至毫米，测距值取至毫米，测角取至秒，碎部点高程注记至厘米；（8）数字化成图软件：采用南方公司开发研制的CASS2008成图软件进行全野外数字化地形图测绘。5.3地形图的分幅、命名与编号（1）1:500地形图采用正方形分幅，规格为50㎝×50㎝。（2）1:500地形图图名采用图幅内一个具有代表意义的地理名称（中文）命名,后加一个测区图幅的流水编号。（3）当本图幅难于找到地理名称时，根据本图幅所在的位置，以相邻图幅名后加“东”“南”“西”“北”作为图幅号，再加上测区流水号。5.4地形图的精度要求（1）为了保证土地整土方量计算准确，地形图上地物点相对于邻近图根点的点位中误差和邻近地物点点间的距离中误差不应超过下表中的...
